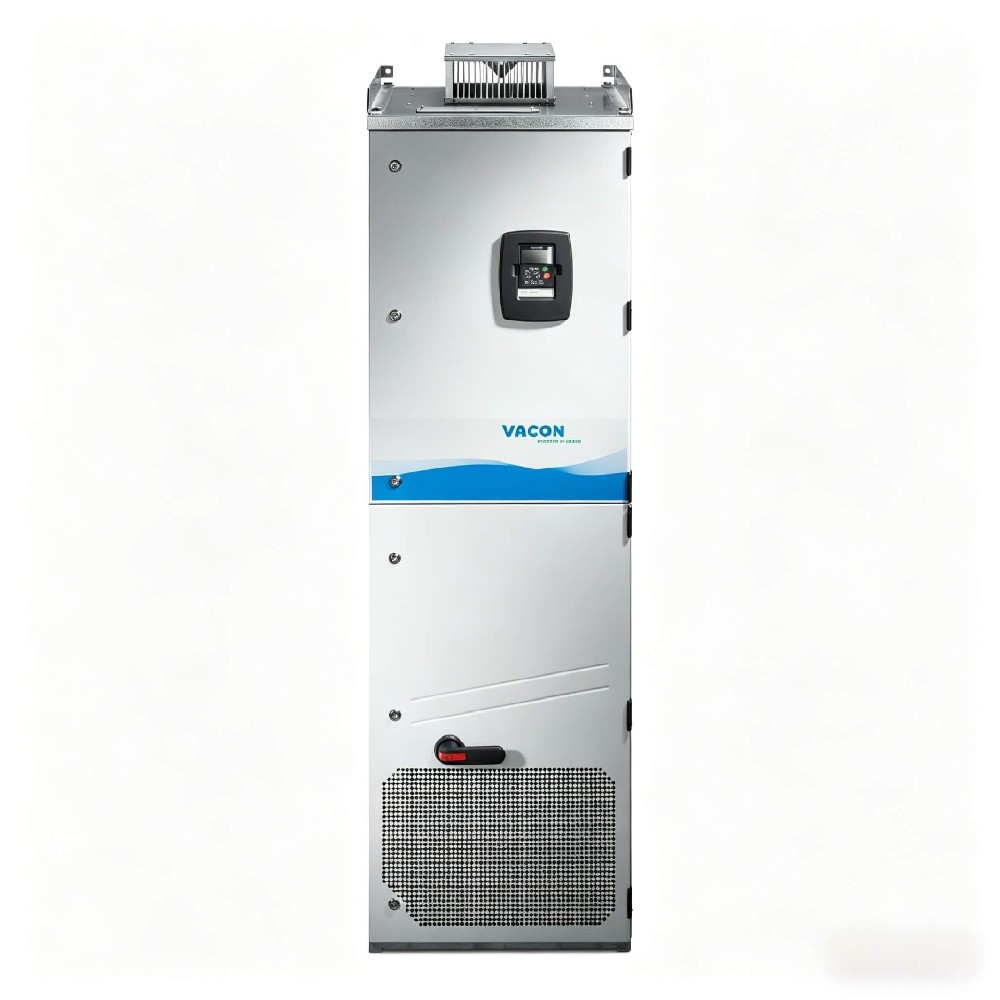

VACON NXP03856-A5L0SSB-A1A2000000 VACON NXP श्रृंखला में एक उच्च शक्ति आवृत्ति कनवर्टर है, जिसे औद्योगिक मोटर नियंत्रण की मांग के लिए 525-690 VAC पर 385 A रेट किया गया ह एक बंद लूप वेक्टर नियंत्रक के रूप में, यह 0.01% से नीचे गति त्रुटि और ± 2% के भीतर टोक़ सटीकता प्रदान करता है, जिसमें पूर्ण रेटेड टोक़ लगातार शू भारी-शुल्क क्रेन लिफ्ट, खनन कन्वेयर, समुद्री थ्रस्टर और बड़े एक्सट्रूडर के लिए डिज़ाइन किया गया है, इकाई 690 वी पर लगभग 355 किलोवाट की निरंतर आउट
उच्च शक्ति बंद लूप वेक्टर आवृत्ति कनवर्टर क्या है?
एक उच्च शक्ति बंद लूप वेक्टर आवृत्ति कनवर्टर एक एसी ड्राइव सिस्टम है जो प्रेरण और स्थायी चुंबक मोटर गति और टोक़ को चरम सटीकता के साथ विनियमित करने के लिए एन्कोडर बुनियादी वी / एफ ड्राइव के विपरीत, बंद लूप वेक्टर नियंत्रण एक एन्कोडर से वास्तविक समय रोटर स्थिति प्रतिक्रिया का उपयोग स्वतंत्र रूप
यह उत्पाद VACON NXP परिवार के प्रीमियम, उच्च शक्ति वाले खंड में बैठता है, जो कुछ सौ किलोवाट से मेगावाट पैमाने पर मोटर्स को नियंत्रित करने में सक यह व्यापक एनएक्स पारिस्थितिकी तंत्र के भीतर इन्वर्टर इकाई के रूप में कार्य करता है, जिसमें सक्रिय फ्रंट एंड (एएफई) पुनर्जननीय रेक्टिफायर, गैर-पुनर्जननीय फ्रंट एंड (एनए
मुख्य विनिर्देश
VACON NXP03856-A5L0SSB-A1A2000000 प्रकार पदनाम कोड निम्नलिखित विन्यास को एन्कोड करता है। पूर्ण तकनीकी विनिर्देशों के लिए निर्माता डेटाशीट से परामर्श करेंः
मुख्य वोल्टेज: 525 से 690 वीएसी (3-चरण, -15% से + 10% सहिष्णुता)
डीसी बस वोल्टेज रेंज: 640 से 1,100 वीडीसी
रेटेड आउटपुट वर्तमान (आईएल-निरंतर): 385 ए
ओवरलोड क्षमता (कम): प्रत्येक 10 मिनट में 1 मिनट के लिए 110%
अधिकतम आउटपुट आवृत्ति: 320 हर्ट्ज
स्विचिंग आवृत्ति डिफ़ॉल्ट: 1.5 kHz (समायोज्य 1-6 kHz)
नियंत्रण विधि: यू / एफ, ओपन लूप सेंसरलेस वेक्टर, बंद लूप वेक्टर (केवल एनएक्सपी)
गति त्रुटि (बंद लूप वेक्टर): एम्पी; lt; रेटेड गति का 0.01%
टोक़ सटीकता (बंद लूप वेक्टर): ± 2% रेटेड टोक़
शुरू टोक़: शून्य गति पर 200% (बंद लूप)
त्वरण / मंदगी समय: 0.1 से 3,000 सेकंड
ऑपरेटिंग तापमान रेंज: -10 डिग्री सेल्सियस से + 40 डिग्री सेल्सियस (40 डिग्री सेल्सियस से ऊपर डेरेटिंग)
भंडारण तापमान सीमा: -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस
संलग्नक सुरक्षा रेटिंग: IP21 (प्रति मॉडल कोड A5L0-NEMA प्रकार 1 समकक्ष)
बढ़ते प्रकार: दीवार पर घुड़सवार, स्टैंडअलोन संलग्न ड्राइव
कीपैड: अल्फा-संख्यात्मक प्रदर्शन
फ्रेम का आकार: FR10 (एयर-कूल्ड)
सकल वजन: 205 किलो (अनुमानित)
स्वीकृति: सीई (एन 61800-3), यूएल, सीयूएल, आरसीएम, ईएसी, केसी
समुद्री अनुमोदन: उपलब्ध (आदेश पर कॉन्फ़िगर किया गया; डीएनवी, ब्यूरो वेरिटास, एबीएस, लॉयड्स रजिस्टर प्रकार अनुमोदन एनएक्सपी श्र
ईएमसी अनुपालन: एन / आईईसी 61800-3
फील्डबस संगतता: मोडबस आरटीयू (आरएस -485) मानक; वैकल्पिक प्रोफिबस डीपी, कैनोपेन, डिवाइसनेट, प्रोफिनेट, ईथरनेट / आईपी, ईथरकैट विकल्प बोर्डों के माध्यम से
कार्यात्मक सुरक्षा: सुरक्षित टोक़ बंद (एसटीओ) और सुरक्षित स्टॉप 1 (एसएस1) - उपयुक्त विकल्प बोर्डों के साथ कॉन्फ़ि
अनुरूप कोटिंग: कठोर वातावरण के लिए एक विकल्प के रूप में उपलब्ध (वार्निश पीसीबी)
तकनीकी हाइलाइट्स
बंद लूप वेक्टर नियंत्रण 200% प्रारंभिक टोक़ क्षमता के साथ शून्य गति पर पूर्ण टोक़ उत्पादन को सक्षम करता है। यह प्रदर्शन लिफ्टिंग अनुप्रयोगों के लिए महत्वपूर्ण है जहां एक लोड क्रेन को गति शुरू होने से पहले यांत्रिक ब्रेक के बिन
मोटर नियंत्रण मंच एक हार्डवेयर विन्यास से प्रेरण मोटर्स और स्थायी चुंबक ((PM) मोटर्स दोनों का समर्थन करता है। यह दोहरी-मोटर क्षमता अलग-अलग ड्राइव परिवारों की आवश्यकता को समाप्त करती है जब एक अनुप्रयोग प्रेरण से पीएम मोटर प्रौद्यो
स्टैंडअलोन संलग्न ड्राइव कॉन्फ़िगरेशन (मॉडल कोड A5L0) एकीकृत संलग्नक के साथ एक पूर्ण, कारखाना-इकट्ठा इकाई के रूप में IP21 सुरक्षा प्रदान करता है, एक आम सवाल:"क्या यह इकाई एक नंगा मॉड्यूल या एक पूर्ण संलग्न ड्राइव है?" A5L0 पदनाम एक दीवार-घुड़सवार संलग्न ड्राइव की पुष्टि करता है,
तेज ड्राइव-टू-ड्राइव संचार प्रोटोकॉल एक सामान्य डीसी बस साझा करने वाली कई इन्वर्टर इकाइयों में उच्च गति सिंक्रन यह समन्वित बहु-मोटर प्रणालियों को सक्षम बनाता है जहां गति और टोक़ संदर्भों को उप-मिलीसेकंड टाइमफ्रेम में ड्राइव के ब
थर्मोस्टेटिकली रूप से नियंत्रित डीसी शीतलन प्रशंसक यूरोपीय संघ ईआरपी 2015 इकोडिजाइन निर्देश का पालन करते हैं, आंशिक भार संचालन के दौरान प
अंतर्निहित डीसी चोक के साथ संयुक्त छह विद्युत पल्स सुधार बाहरी सक्रिय फ़िल्टर की आवश्यकता के बिना इनपुट वर्तमान हार्मोनिक व यह वास्तुकला अधिकांश औद्योगिक स्थापनाओं के लिए आईईईई 519 हार्मोनिक दिशानिर्देशों को पूरा करती है जबकि पूर्ण सक्रिय फ्र
अनुप्रयोग
भारी शुल्क क्रेन लिफ्ट और विंच: शून्य गति और 0.01% गति सटीकता पर 200% प्रारंभिक टोक़ यांत्रिक ब्रेक पर्ची के बिना सटीक लोड पोजीशनिंग की अनुमति देता है, ब्रेक पह
समुद्री प्रणोदन और थ्रस्टर: फैक्टरी-कॉन्फ़िगर समुद्री अनुमोदन (डीएनवी, बीवी, एबीएस, लॉयड्स रजिस्टर) 690 वीएसी आपूर्ति पर 355 किलोवाट निरंतर शाफ्ट शक्ति की आवश्यकता वाले जहाजों के लिए एज़ि
खनन कन्वेयर और क्रशर: 1 मिनट के लिए 110% ओवरलोड क्षमता लोड किए गए बेल्ट कन्वेयरों की उच्च प्रारंभिक जड़ता और खनिज प्रसंस्करण सर्किट में जबड़े के क्रशरों के अंतराल आ
बड़े एक्सट्रूडर और मिक्सर: 0.01% गति विनियमन के साथ बंद लूप वेक्टर नियंत्रण रबर, प्लास्टिक और खाद्य एक्सट्रूज़न लाइनों के लिए सुसंगत थ्रूपुट सुनिश्चित करता है, अलग-अलग सामग्री
स्टील रोलिंग मिल खड़ा है: तेजी से गतिशील प्रतिक्रिया और एन्कोडर प्रतिक्रिया लूप रोलिंग पास के दौरान तेजी से गति और टोक़ समायोजन को सक्षम करत
परीक्षण बेंच और डायनामोमीटरः ओपन लूप और क्लोज्ड लूप वेक्टर नियंत्रण मोड ड्राइव को प्रोग्राम योग्य लोड सिमुलेटर के रूप में संचालित करने की अनुमति देते हैं, जिसम
पवन सुरंग और कंप्रेसर ड्राइव: एकीकृत पीआईडी नियंत्रक और 320 हर्ट्ज अधिकतम आउटपुट आवृत्ति उच्च गति वाले पंखा और कंप्रेसर अनुप्रयोगों का समर्थन करती ह
चयन मार्गदर्शन
उपयुक्त अनुप्रयोग:
525 से 690 VAC तीन चरण आपूर्ति की आवश्यकता होने वाली प्रणालियां 385 A तक की निरंतर मोटर वर्तमान के साथ, 690 V पर लगभग 355 kW के अनुरूप
सटीक गति या टोक़ विनियमन के लिए एन्कोडर प्रतिक्रिया के साथ बंद लूप वेक्टर नियंत्रण प्रदर्शन की मांग करने व
इनडोर औद्योगिक वातावरण में दीवार-घुड़सवार स्थापनाएं (आईपी 21 रेटिंग) जहां एक पूरी तरह से संलग्न, कारखाने-इकट्ठा ड्राइ
मल्टी-ड्राइव सामान्य डीसी बस सिस्टम जहां एनएक्सपी इन्वर्टर मॉड्यूल एक केंद्रीय सक्रिय फ्रंट एंड या गैर-पुनर्जननीय फ्रंट एंड इका
के लिए अनुशंसित नहीं:
उच्च दबाव वाशडाउन आवश्यकताओं के साथ प्रत्यक्ष आउटडोर स्थापना या वातावरण। IP21 रेटिंग केवल ऊर्ध्वाधर गिरने वाले पानी की बूंदों से बचाती है। धोने वाले क्षेत्रों के लिए, उच्च रेटेड (आईपी 54 या आईपी 65) संलग्नक के अंदर ड्राइव स्थापित करें।
स्टेप-अप ट्रांसफार्मर के बिना 380 से 500 वीएसी आपूर्ति नेटवर्क। 525-690 वीएसी वोल्टेज वर्ग 380-500 वी मेन से संचालित नहीं हो सकता। 400 V या 480 V आपूर्ति से प्रत्यक्ष कनेक्शन के लिए 380-500 V रेंज (जैसे, NXP0385 5-सीरीज) से एक VACON NXP इकाई का चयन करें।
अनुप्रयोगों में अंतर्निहित पुनर्जननात्मक ब्रेकिंग की आवश्यकता होती है। इस मॉडल में मॉडल कोड पदनाम के अनुसार एक आंतरिक ब्रेक चॉपर शामिल नहीं है। पुनर्जनन या लगातार गतिशील ब्रेकिंग के लिए, एक बाहरी एनएक्सबी ब्रेक चॉपर इकाई और ब्रेकिंग प्रतिरोधक जोड़ें, या ग्रिड में ऊर्जा वसूली के साथ पूर्ण चार-चत
सामान्य प्रश्न
1. VACON NXP03856-A5L0SSB-A1A2000000 के लिए डिलीवरी समय क्या है?
निर्माता मानक नेतृत्व समय गैर-स्टॉक विन्यस्त इकाइयों के लिए 8 से 12 सप्ताह है। स्थानीय सूची के साथ अधिकृत वितरक स्टॉक से 3 से 5 व्यावसायिक दिनों के भीतर जहाज कर सकते हैं।
2. क्या NXP03856-A5L0SSB-A1A2000000 स्टॉक में है और जहाज के लिए तैयार है?
हम तेजी से पूरा होने के लिए बीजिंग झोंगपिंग टेक्नोलॉजी में VACON NXP कॉन्फ़िगरेशन का चयन करते हैं। वर्तमान सूची उपलब्धता क्षेत्र और मॉडल कोड के आधार पर भिन्न होती है; पुष्टि की गई स्टॉक जांच के लिए अपने पूर्ण प्रकार पदनाम के साथ हमसे संपर्क करें।
3. NXP03856 की लागत कितनी है? मूल्य सीमा क्या है?
385 A,525-690 VAC VACON NXP संलग्न ड्राइव आमतौर पर विकल्प बोर्ड विन्यास, समुद्री अनुमोदन और ऑर्डर मात्रा के आधार पर 25,000 से 48,000 USD तक होती है। विनिमय दरों, टैरिफ और कारखाने समायोजन के कारण कीमतें उतार-चढ़ाव होती हैं। वर्तमान मूल्य निर्धारण के साथ सटीक उद्धरण के लिए, सीधे बीजिंग झोंगपिंग टेक्नोलॉजी से संपर्क करें।
4. आप किस भुगतान शर्तों और शिपिंग विधियों को स्वीकार करते हैं?
हम बैंक वायर ट्रांसफर (टी / टी) और प्रमुख कॉर्पोरेट क्रेडिट कार्ड स्वीकार करते हैं। योग्य खातों के लिए, बीजिंग झोंगपिंग टेक्नोलॉजी क्रेडिट अनुमोदन पर शुद्ध 30 भुगतान शर्तें प्रदान करती ह मानक शिपिंग छोटे आइटमों के लिए डीएचएल, यूपीएस, या फेडेक्स के माध्यम से है; 205 किलो इकाइयों के लिए फ्रेट फॉरवर्डर समुद्री या हवाई माल।
5. NXP03856 के लिए समुद्री प्रमाणन और वर्गीकरण समाज की अनुमोदन क्या हैं?
VACON NXP श्रृंखला में समुद्री और अपतटीय अनुप्रयोगों के लिए Det Norske Veritas ((DNV), Bureau Veritas ((BV) और लॉयड्स रजिस्टर से प्रकार अनुमोदन है। एबीएस प्रकार अनुमोदन भी उपलब्ध है। इन अनुमोदनों को उचित विकल्प कोड के माध्यम से आदेश प्रविष्टि पर निर्दिष्ट किया जाना चाहिए; प्रतिक्रियाशील प्रमाणन उपलब्ध नहीं है।
6. मैं NXP03856-A5L0SSB को कैसे स्थापित करूं और क्या माउंटिंग और मंजूरी की आवश्यकता है?
इकाई लगभग 205 किलोग्राम वजन वाली एक दीवार-घुड़सवार संलग्न ड्राइव है। स्थापना के लिए एक संरचनात्मक रूप से रेटेड ऊर्ध्वाधर दीवार सतह, यांत्रि संलग्नक IP21 रेटेड है; -10 डिग्री सेल्सियस और + 40 डिग्री सेल्सियस के बीच बनाए रखने वाले परिवेश के तापमान के साथ एक साफ, सूखे विद्युत क
7. NXP03856 के लिए वजन, आयाम और पावर केबल आकार क्या है?
शुद्ध वजन 204 किलो है; सकल शिपिंग वजन 205 किलो है। सटीक आयामी चित्र और केबल आकार तालिकाओं के लिए निर्माता स्थापना मैनुअल देखें। पावर केबल क्रॉस-सेक्शन स्थापना विधि, परिवेश के तापमान और केबल प्रकार पर निर्भर करता है; आईईसी 60364-5-52 एम्पेसिटी तालिकाओं के अनुसार अपनी इलेक्ट्रिकल इंजीनियरिंग टीम के साथ समन्वय करें।
8. NXP03856 के लिए वापसी नीति और वारंटी अवधि क्या है?
हम सामान्य परिचालन परिस्थितियों में विनिर्माण दोषों के खिलाफ शिपमेंट की तारीख से 18 महीने की वारंटी प्रद विस्तारित वारंटी विकल्प उपलब्ध हैं। वापसी के लिए पूर्व अनुमति की आवश्यकता होती है; बीजिंग झोंगपिंग टेक्नोलॉजी 48 व्यावसायिक घंटों के भीतर आरएमए अनुरोधों को संसाधित करती है। विशेष विकल्प कोड के साथ कस्टम-कॉन्फ़िगर की गई ड्राइवों में विभिन्न रिटर्न शर्तें होती हैं।
9. क्या NXP03856-A5L0SSB का उपयोग स्थायी चुंबक मोटर के साथ किया जा सकता है?
हाँ। VACON NXP नियंत्रण मंच प्रेरण और स्थायी चुंबक (PM) मोटर्स दोनों का समर्थन करता है। पीएम मोटर नियंत्रण के लिए एक एन्कोडर फीडबैक डिवाइस के साथ बंद लूप वेक्टर मोड की आवश्यकता होती है। अल्फा-न्यूमेरिक कीपैड या एनसीड्राइव पीसी सॉफ्टवेयर का उपयोग करके ड्राइव फर्मवेयर में मोटर पैरामीटर कॉन्फ़िगर करें।
10. क्या NXP03856 में एक आंतरिक ब्रेक चॉपर या ब्रेकिंग प्रतिरोधक शामिल है?
No.The मॉडल कोड "A5L0SSB" कोई आंतरिक ब्रेक चॉपर नामित करता है। गतिशील ब्रेकिंग के लिए, एक बाहरी एनएक्सबी ब्रेक चॉपर मॉड्यूल और उचित आकार के ब्रेकिंग प्रतिरोधक जोड़ें। मुख्य आपूर्ति में ऊर्जा वापस करने वाले पुनर्जन्म अनुप्रयोगों के लिए, डीसी बस पर एक एनएक्सए सक्रिय फ्रंट एंड इकाई तैनात करें।
विस्तारित रेंज मॉडल
ऊपर विस्तृत NXP03856 के अलावा, हम एक ही VACON NXP परिवार में अतिरिक्त संलग्न ड्राइव रेटिंग्स की भी आपूर्ति करते हैं, सभी A5L0SSB-A1A2000000 कॉन्फ़िगरेशन (IP21 संलग्न, अल्फा-न्यूमेर पूरा समूह 250 किलोवाट से 400 किलोवाट (261-416 ए निरंतर) और 200 किलोवाट से 315 किलोवाट (208-325 ए) तक उच्च ओवरलोड पावर रेटिंग्स को फैलाता है। उपलब्ध प्रकार कोड में शामिल हैंः
एनएक्सपी 02616-A5L0SSB-A1A2000000, एनएक्सपी 03256-A5L0SSB-A1A2000000
एनएक्सपी 03856-A5L0SSB-A1A2000000, एनएक्सपी 04166-A5L0SSB-A1A2000000
अपने मोटर नेमप्लेट डेटा के आधार पर इष्टतम रेटिंग का चयन करने में इन्वेंट्री स्थिति और सहायता के लिए बीजिंग झोंगपिंग टेक्
