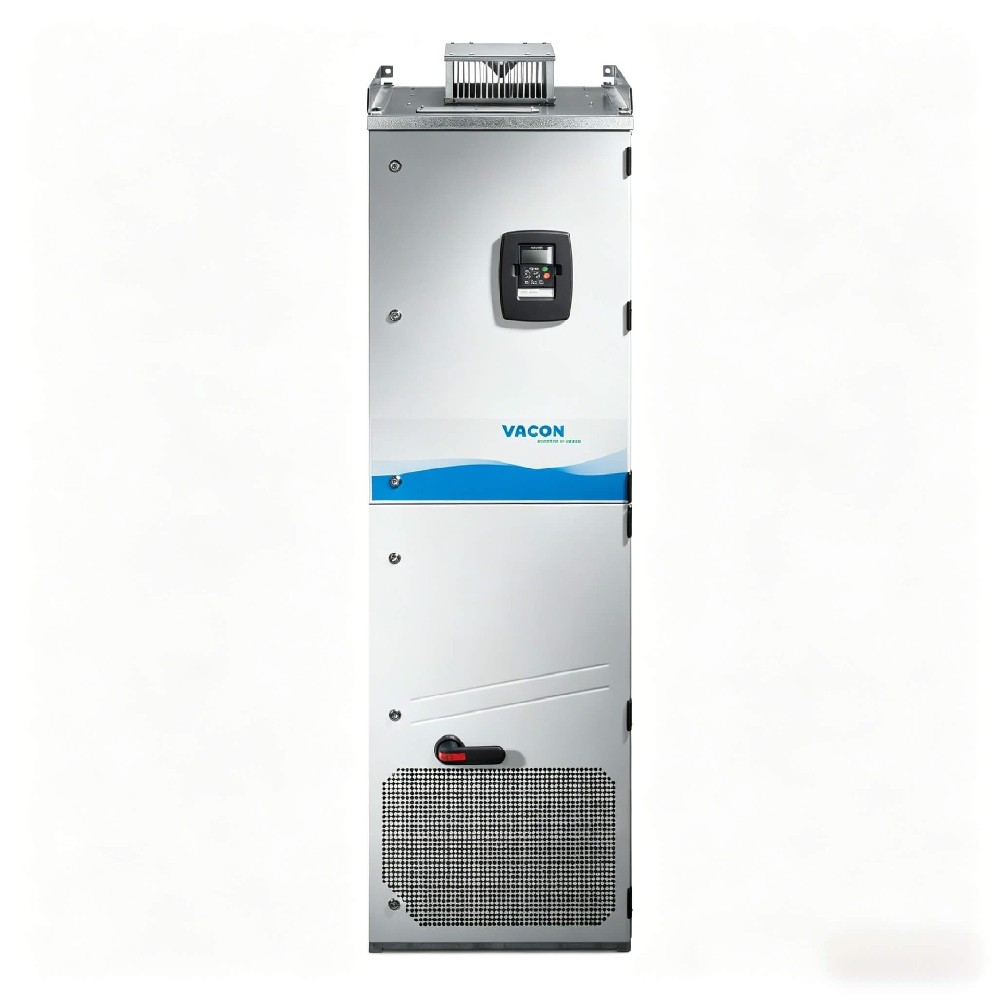

VACON NXP03855-A2L0SSB-A1A2000000 VACON NXP श्रृंखला से एक बंद-लूप वेक्टर नियंत्रण आवृत्ति कनवर्टर है। 380-500 वीएसी पर 385 ए आउटपुट वर्तमान प्रदान करते हुए, यह 200 किलोवाट कम अधिभार और 160 किलोवाट उच्च अधिभार मोटर अनुप्रयोगों का समर्थन करता है। एक तरल शीतल इन्वर्टर मॉड्यूल के रूप में, यह 0.01% से नीचे गति त्रुटि और 2% से नीचे टोक़ त्रुटि के साथ बंद-लूप वेक्टर नियंत्रण को नियोजित करता है, जो क्रेन, विंच, प्रोपे
एक तरल ठंडा इन्वर्टर मॉड्यूल क्या है?
एक तरल शीतल इन्वर्टर मॉड्यूल एक पावर इलेक्ट्रॉनिक ड्राइव इकाई है जो एक तरल शीतलक माध्यम का उपयोग करती है - आमतौर पर एक पानी-ग्लाइकोल मिश्रण - जो एक समर्पित हीट सिंक के माध्यम स यह शीतलन विधि उद्योग में सबसे अच्छी शक्ति-से-आकार अनुपातों में से एक प्राप्त करती है, जिसमें कुल ड्राइव शक्ति का 0.1% से कम है जो परिवेश की ह प्रौद्योगिकी सील संलग्नकों में कॉम्पैक्ट स्थापना को सक्षम करती है, विद्युत कक्षों में बड़े एयर कंडीशनिंग सिस्टम की आवश्यकता को समाप्त करती है, और बड
तरल-ठंडा इन्वर्टर मॉड्यूल सामान्य डीसी बस प्रणालियों के लिए फ्रंट-एंड इकाइयों, इन्वर्टर इकाइयों और ब्रेक-चॉपर इकाइयों सहित वे कैबिनेट एकीकरण के लिए IP00 मॉड्यूल रूप में उपलब्ध हैं और समुद्री, अपतटीय और खनन अनुप्रयोगों सहित कठोर वातावरण में प्रत्यक्ष स्थापना के लिए VACON NXP03855-A2L0SSB-A1A2000000 को मानक एयर-कूल्ड एनएक्सपी उत्पाद समूह (मैकेनिकल मॉडिफिकेशन "एस") के तहत वर्गीकृत किया गया है, हालांकि एनएक्सपी प्लेटफॉर्म में फ्रेम आकारों में मैकेनिकल मॉडिफिकेशन "डब्ल्यू" द्वारा नामित
मुख्य विनिर्देश
मुख्य वोल्टेज: 380-500 वीएसी (465-800 वीडीसी), 3-चरण
इनपुट आवृत्ति: 45-66 हर्ट्ज
आउटपुट वर्तमान:385 ए
मोटर पावर (कम ओवरलोड): 200 किलोवाट / 300 एचपी
मोटर पावर (उच्च ओवरलोड): 160 किलोवाट
संलग्नक रेटिंग: IP21 / NEMA 1
बढ़ते फ्रेम: FR10 / फ्रेम 10
नियंत्रण कीपैड: अल्फा-संख्यात्मक प्रदर्शन
ईएमसी उत्सर्जन स्तर: आईईसी 61800-3, पर्यावरण 2
ब्रेक चॉपर: शामिल नहीं
इनपुट कॉन्फ़िगरेशन: डीसी चोक के साथ 6-पल्स
विकल्प स्लॉट ए: 6DI, DO, 2AI, 1AO, + 10Vr, + 24V
विकल्प स्लॉट बी: 2RO (NO / NC)
विकल्प स्लॉट सी / डी / ई: कोई बोर्ड नहीं (विस्तार योग्य)
फील्डबस प्रोटोकॉल: आबादी नहीं है (5 विस्तार स्लॉट उपलब्ध हैं)
स्विचिंग आवृत्ति: 1-12 किलोहर्ट्ज फैक्टरी डिफ़ॉल्ट 3.6 किलोहर्ट्ज; अनुशंसित न्यूनतम 1.7 kHz (खुला लूप), 2.5 kHz (बंद लूप), DriveSynch समानांतर के लिए अधिकतम 3.6 kHz
आउटपुट आवृत्ति: 0-320 हर्ट्ज (मानक); 7200 हर्ट्ज (विशेष सॉफ्टवेयर) तक
आवृत्ति संकल्प: 0.01 हर्ट्ज
नियंत्रण विधियाँ:यू / एफ,ओपन लूप सेंसरलेस वेक्टर नियंत्रण,बंद लूप वेक्टर नियंत्रण
बंद लूप गति त्रुटि: एम्पी; lt;0.01%
बंद लूप टोक़ त्रुटि: एम्पी; लिटी; 2%
पूर्ण टोक़ क्षमता: शून्य गति तक उपलब्ध
सकल वजन: 341 किलो
शुद्ध वजन: 340 किलो
आयाम (डब्ल्यू एक्स एच एक्स डी): 595 मिमी × 2018 मिमी × 602 मिमी
तकनीकी हाइलाइट्स
बंद-लूप वेक्टर नियंत्रण 0.01% से नीचे गति विनियमन सटीकता प्राप्त करता है। एनएक्सपी प्लेटफॉर्म शून्य-गति पूर्ण-टोक़ आउटपुट सहित पूरी गति सीमा में सटीक रोटर स्थिति ट्रैकिंग बनाए रखने के लिए वृद्धिशील पल इससे ऊर्ध्वाधर उठाने वाले अनुप्रयोगों में सहायक पकड़ने वाले ब्रेक की आवश्यकता समाप्त हो जाती है जहां लोड स्थिति क
एनएक्सपी नियंत्रण बोर्ड में आई/ओ, फील्डबस और कार्यात्मक सुरक्षा कार्ड के लिए पांच एकीकृत विस्तार स्लॉट शामिल मानक आई / ओ विन्यास 6 डिजिटल इनपुट, डिजिटल आउटपुट, 2 एनालॉग इनपुट और 1 एनालॉग आउटपुट प्रदान करता है, जिसमें फील्डबस विकल्प शामिल हैं जिनमें प्रोफिबस डीपी, प्रोफिनेट, एक आम चयन प्रश्न यह है कि "VACON NXP03855 किस फील्डबस प्रोटोकॉल का समर्थन करता है?" आधार इकाई सी, डी और ई स्थितियों पर अजनसंख्या वाले विकल्प स्लॉट के साथ जहाज करती है, जिससे उपयो
चिप-आधारित सुरक्षित टॉर्क ऑफ (एसटीओ) और सुरक्षित स्टॉप 1 (एसएस1) कार्य मानक के रूप में एकीकृत हैं। एन आईएसओ 13849-1 के अनुरूप एसटीओ फ़ंक्शन बाहरी संपर्क या यांत्रिक डिस्कनेक्ट की आवश्यकता के बिना मोटर से टोक़ उत्पन्न ऊर्जा को हटा देता है। एटीईएक्स-प्रमाणित थर्मिस्टर इनपुट निर्देश 2014/34/यूरोपीय संघ के अनुसार संभावित विस्फोटक वातावरण में स्थापित
सभी सर्किट बोर्डों को मानक उत्पादन अभ्यास के रूप में अनुरूप कोटिंग मिलती है। यह सुरक्षात्मक उपचार पीसीबी के निशानों पर नमी अवशोषण और संक्षारक गैस हमले को रोकता है, उच्च आर्द्रता, नमक स्प्रे, या रासायनिक वाष्प के जोखिम के साथ वातावरण में परिचालन जीवन का वि
ड्राइवसिंक समानांतर तकनीक एक बड़ी मोटर चलाते समय कई एनएक्सपी इकाइयों को लोड वर्तमान साझा करने की अनुमति देती है। यह मॉड्यूलर मोटर पावर स्केलेबिलिटी समानांतर इकाई विन्यास के माध्यम से 5 मेगावाट तक पहुंचती है।
अनुप्रयोग
औद्योगिक क्रेन और लिफ्ट नियंत्रण: बंद-लूप वेक्टर नियंत्रण और एन्कोडर प्रतिक्रिया के साथ शून्य गति पर पूर्ण टोक़ प्रदान करता है, जो 2% से नीचे की टोक़ त्रुटि और 0.01% से नीचे की गति त्रुटि स्टील मिल क्रेन, कंटेनर हैंडलिंग गैंट्री और शिपयार्ड पोर्टल क्रेन में निलंबित भा
समुद्री प्रणोदन और थ्रस्टर ड्राइवः गतिशील स्थिति निर्धारण जहाजों में एज़िमुथ थ्रस्टर और मुख्य प्रणोदन मोटर्स के लिए 385 एक निरंतर आउट IP21 और IP54 संलग्न संस्करण नमक-भारी वातावरण और कंपन का सामना करते हैं, जबकि अनुरूप लेपित पीसीबी नमी-प्रेरित ट्रैकिंग वर्तमान का विरोध करते हैं जो अनकोटेड ड्र
विंच और एमोरिंग सिस्टम: अपतटीय आपूर्ति जहाजों पर एंकर हैंडलिंग विंच, टोइंग विंच और एमोरिंग कैप्टन के लिए 200 किलोवाट कम अतिभार संचालन का समर्थ बंद-लूप नियंत्रण विभिन्न भार की स्थितियों के तहत निरंतर लाइन तनाव बनाए रखता है, जो समुद्री केबल बिछाने और आरओवी तैन
कंप्रेसर ड्राइव सिस्टम: गैस प्रसंस्करण और प्रशीतन संयंत्रों में स्टार्टअप और शटडाउन अनुक्रमों के दौरान सर्ज स्थितियों को रोकने के लिए 0.1 से 3000 सेकंड तक प्रोग
परीक्षण बेंच और डायनामोमीटर अनुप्रयोग: इंजन परीक्षण कोशिकाओं और ट्रांसमिशन डायनामोमीटर में लोड मोटर ड्राइव या प्राइम मू एन्कोडर-आधारित बंद-लूप वेक्टर नियंत्रण ड्राइव थर्मल डेरेटिंग के खिलाफ मोटर ध्वनिक शोर को संतुलित करने के लिए 1 से 12 kHz तक कॉन्फ़िगर करने योग्य स्वि
एक्सट्रूडर और निरंतर वेब हैंडलिंग: प्लास्टिक एक्सट्रूज़न लाइनों और पेपर कन्वर्टिंग मशीनरी में कई संचालित खंडों के बीच सटीक गति सिं ड्राइवसिंक समानांतर क्षमता मौजूदा ड्राइव हार्डवेयर को बदलने के बिना कुल शक्ति के मॉड्यूलर विस्तार को
चयन मार्गदर्शन
मोटर नियंत्रण अनुप्रयोगों के लिए उपयुक्त जिन्हें 0.01% से कम गति विनियमन सटीकता और स्टैंडस्टैल पर पूर्ण टोक़ के साथ एन्कोडर-आधारि
380-500 VAC तीन चरण आपूर्ति नेटवर्क के लिए उपयुक्त जहां 200 kW (कम अधिभार) या 160 kW (उच्च अधिभार) मोटर शक्ति की आवश्यकता होती है।
प्लग-इन विकल्प बोर्डों के माध्यम से पीएलसी और स्वचालन वास्तुकलाओं के साथ संगत प्रोफिबस, प्रोफिनेट, ईथरकैट, कैनोपेन, या मोडबस / टीसीपी
भारी औद्योगिक वातावरणों के लिए अच्छी तरह से उपयुक्त जहां अनुरूप लेपित पीसीबी और एसटीओ सुरक्षा कार्य अनिवार्य व
690 वीएसी आपूर्ति वोल्टेज अनुप्रयोगों के लिए अनुशंसित नहीं है। इसके बजाय 525-690 वीएसी आपूर्ति के लिए रेटेड 690 वी एनएक्सपी इकाई (एनएक्स_6 वोल्टेज वर्ग) का चयन करें।
एकल चरण इनपुट पावर इंस्टॉलेशन के लिए उपयुक्त नहीं है। इस इकाई को तीन चरण 380-500 वीएसी आपूर्ति की आवश्यकता होती है।
जब अनुप्रयोग वायु शीतलन के बजाय तरल शीतलन की मांग करता है तो उपयुक्त विकल्प नहीं है। A2L0SSB मॉडल कोड मानक वायु शीतलन (यांत्रिक संशोधन "एस") को नामित करता है; तरल-ठंडे संस्करणों के लिए, यांत्रिक संशोधन "डब्ल्यू" जैसे NXP03855-A0T0NWG-A1A2000000 (फ्रेम CH61, तरल ठंडा, IP00,55 किलो शुद्ध वजन) निर्दिष्ट करें।
सामान्य प्रश्न
1. एक NXP03855-A2L0SSB-A1A2000000 के लिए डिलीवरी समय या नेतृत्व समय क्या है?
निर्माता मानक नेतृत्व समय कारखाने के निर्मित विन्यासों के लिए 4 से 6 सप्ताह है। 3 से 5 व्यावसायिक दिनों के भीतर स्थानीय स्टॉक जहाज के साथ अधिकृत वितरक।
2. स्टॉक में VACON NXP03855-A2L0SSB-A1A2000000 है?
हम तेजी से पूर्ति के लिए बीजिंग झोंगपिंग टेक्नोलॉजी में NXP03855-A2L0SSB-A1A2000000 की सूची बनाए रखते हैं। वैश्विक वितरक स्टॉक स्तर 2026 की दूसरी तिमाही तक 500 इकाइयों से अधिक है।
3. NXP03855 के आयाम और वजन क्या हैं?
इकाई 595 मिमी चौड़ाई, 2018 मिमी ऊंचाई और 602 मिमी गहराई का माप करती है। शुद्ध वजन 340 किलो है और सकल पैकेज वजन 341 किलो है। बढ़ते फ्रेम पदनाम फ्रेम 10 (FR10) है। पैनल लेआउट योजना के लिए, वायु प्रवाह के लिए इकाई के ऊपर और नीचे 200 मिमी की न्यूनतम क्लियरेंस सुनिश्चित
4. NXP03855-A2L0SSB क्या प्रमाणन है?
इकाई सीई अनुमोदन, यूएल अनुमोदन, आरसीएम अनुमोदन, केसी कोरियाई अनुमोदन, ईएसी अनुमोदन और यूक्रेनी अनुमोदन ले जाती है। ईएमसी अनुपालन आईईसी 61800-3, पर्यावरण 2 (औद्योगिक नेटवर्क) के लिए प्रमाणित है। सुरक्षित टोक़ बंद EN ISO 13849-1 के अनुरूप है।
5. NXP03855-A2L0SSB की लागत कितनी है और मूल्य सीमा क्या है?
NXP03855-A2L0SSB-A1A2000000 कॉन्फ़िगरेशन, मात्रा और वितरण चैनल के आधार पर 18,000 से 32,000 USD तक है। विनिमय दरों, टैरिफ और कारखाने समायोजन के कारण कीमतें उतार-चढ़ाव होती हैं। एक सटीक उद्धरण के लिए, सीधे बीजिंग झोंगपिंग टेक्नोलॉजी से संपर्क करें।
6. क्या भुगतान शर्तें और वारंटी उपलब्ध हैं?
हम विनिर्माण दोषों के खिलाफ 2 साल की वारंटी प्रदान करते हैं (वारंटी कोड + WT01,12/18 महीने विस्तारित कवरेज उपलब्ध के साथ मानक कारख हम बैंक वायर ट्रांसफर (टी / टी) और प्रमुख क्रेडिट कार्ड स्वीकार करते हैं। योग्य कॉर्पोरेट खातों के लिए, बीजिंग झोंगपिंग टेक्नोलॉजी क्रेडिट अनुमोदन पर शुद्ध 30 भुगतान शर्तें
7. क्या NXP03855 690 वी इनपुट वोल्टेज या 480 वी एकल चरण को संभाल सकता है?
NXP03855 केवल 380-500 VAC तीन चरण आपूर्ति पर काम करता है। यह 690 VAC (इसके बजाय एक NX_6 वोल्टेज वर्ग इकाई का चयन करें) या एकल चरण इनपुट का समर्थन नहीं करता है। DC बस वोल्टेज रेंज 465-800 VDC है।
8. मैं फील्डबस विकल्पों का चयन कैसे करूं और एनएक्सपी के लिए उपलब्ध संचार प्रोटोकॉल क्या हैं?
आधार इकाई में तीन अजनसंख्या वाले विस्तार स्लॉट (सी, डी, ई) हैं। उपलब्ध फील्डबस विकल्प बोर्डों में PROFIBUS DP, PROFINET, EtherCAT, CANopen, Modbus / TCP और Ethernet / IP शामिल हैं। हम फील्डबस विकल्प बोर्डों को स्टॉक करते हैं और शिपमेंट से पहले उन्हें स्थापित करते हैं। ऑर्डर देने के दौरान अपने प्रोटोकॉल को निर्दिष्ट करने के लिए बीजिंग झोंगपिंग टेक्नोलॉजी से स
9. NXP03855 की ब्रेक चॉपर क्षमता और गतिशील ब्रेकिंग क्षमता क्या है?
NXP03855-A2L0SSB को आंतरिक ब्रेक चॉपर (ब्रेक चॉपर कोड "0") के बिना कॉन्फ़िगर किया गया है। पुनर्जननीय ब्रेकिंग अनुप्रयोगों के लिए, हम बाहरी ब्रेक चॉपर मॉड्यूल और प्रतिरोधक बैंकों को अनुप्रयोग शुल्क चक्र क ड्राइवसिंक समानांतर अवधारणा सामान्य डीसी बस प्रणालियों के लिए पुनरुत्पादक फ्रंट-एंड इकाइयों का समर्थन करती है जहां ब्
10. वापसी नीति क्या है, और स्पेयर पार्ट्स और मरम्मत सेवाओं को कैसे संभाला जाता है?
हम अधिकृत सेवा केंद्रों द्वारा किए गए मरम्मत के साथ 2 साल की कारखाने की वारंटी प्रदान करते हैं। वापसी के लिए पूर्व अनुमति की आवश्यकता होती है; बीजिंग झोंगपिंग टेक्नोलॉजी 48 व्यावसायिक घंटों के भीतर आरएमए अनुरोधों को संसाधित करती है। सीमा शुल्क और आयात के लिए, एचटीएसयूएस कोड 8504.40.6012 है और ईसीसीएन वर्गीकरण ईएआर99 है। अंतर्राष्ट्रीय शिपमेंट इंकोटर्म्स सीपीटी (कैरिज पेड टू) के तहत भेजे जाते हैं, शुल
ऊपर विस्तृत NXP03855-A2L0SSB के अलावा, हम इस यांत्रिक फ्रेम के भीतर NXP एयर-कूल्ड आवृत्ति कनवर्टर की एक पूरी श्रृंखला की आपूर्ति श्रृंखला 385 ए से 730 ए तक निरंतर आउटपुट धाराओं के साथ 200 किलोवाट से 400 किलोवाट तक कम अतिभार पावर रेटिंग्स को फैलाती है, जबकि उच्च अतिभार रेटिंग्स 300 ए से 650 ए तक निरंतर आउटपुट धाराओं के साथ 160 किलोवाट से 355 किलोवाट को कवर करती हैं। अतिरिक्त मॉडलों में हम स्टॉक और समर्थन करते हैं NXP04605-A2L0SSB-A1A2000000, NXP05205-A2L0SSB-A1A2000000, NXP05905
