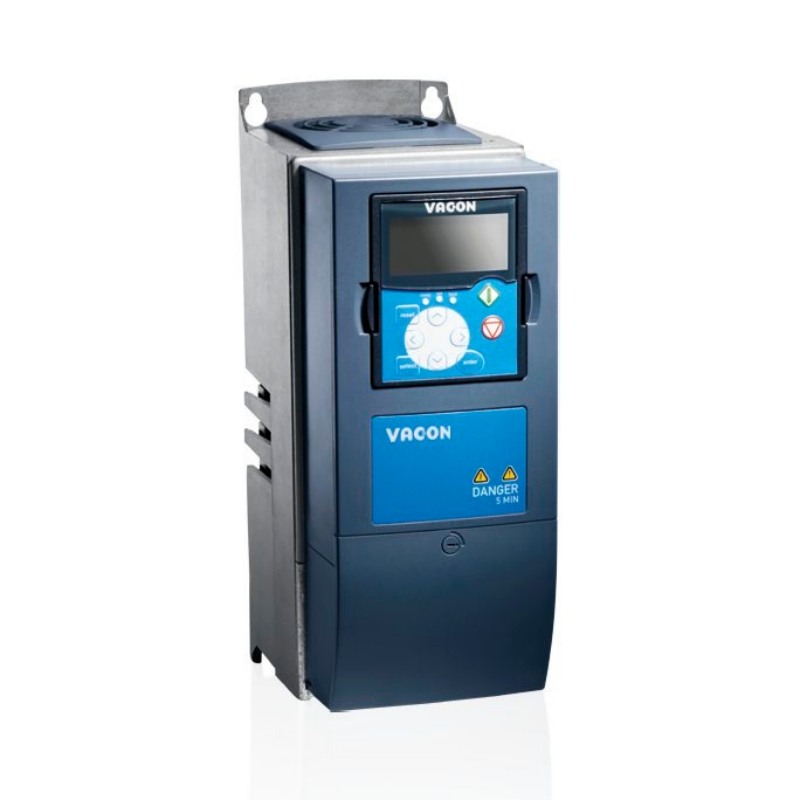

VACON NXS00055-A2H1SSV-A1A2000000 एनएक्सएस श्रृंखला से एक 3 चरण चर आवृत्ति ड्राइव है, जो मानक एसी मोटर नियंत्रण के लिए एक औद्योगिक आवृत्ति कनवर्टर के रूप में कार्य करता है। 380-500 वीएसी पर 2.2 किलोवाट कम-ओवरलोड और 1.5 किलोवाट उच्च-ओवरलोड मोटर पावर रेटिंग के साथ, यह 5.6 ए निरंतर आउटपुट वर्तमान प्रदान करता है। सामान्य औद्योगिक स्वचालन में पंप ड्राइव, पंखा नियंत्रण, कन्वेयर सिस्टम और मिक्सर अनुप्रयोगों के लिए उपयुक्त।
3 चरण चर आवृत्ति ड्राइव क्या है?
एक 3 चरण चर आवृत्ति ड्राइव एक बिजली रूपांतरण उपकरण है जो निश्चित आवृत्ति तीन चरण एसी मुख्य शक्ति को डीसी में सुधार करता है और फिर इसे मोटर गति नियंत्रण के ल यह एक वी / हर्ट्ज या वेक्टर नियंत्रण एल्गोरिदम के अनुसार आउटपुट आवृत्ति और वोल्टेज को समायोजित करके तीन चरण प्रेरण या स्थायी चुंबक मो
औद्योगिक आवृत्ति कनवर्टर्स को नियंत्रण पद्धति-स्केलर (वी / हर्ट्ज), ओपन-लूप वेक्टर, और बंद-लूप वेक्टर-और पावर टोपोलॉजी द्वारा वर्गीकृत किया जाता है, जिसमें VACON NXS00055-A2H1SSV-A1A2000000 एक दीवार-घुड़सवार, एयर-कूल्ड औद्योगिक आवृत्ति कन्वर्टर है जो एक एकीकृत ब्रेक चॉपर और आंतरिक डीसी चोक के साथ 6-पल्स डायोड रेक्टिफायर फ
मुख्य विनिर्देश
उत्पाद श्रृंखला:VACON NXS
उत्पाद प्रकार:दीवार-घुड़सवार एयर-कूल्ड आवृत्ति कनवर्टर (मानक)
फ्रेम का आकार:FR04
मुख्य वोल्टेज: 380-500 वीएसी (3-चरण, 50/60 हर्ट्ज)
डीसी बस वोल्टेज रेंज: 465-800 वीडीसी
रेटेड आउटपुट वर्तमान (कम ओवरलोड, 110%): 5.6 ए
रेटेड आउटपुट वर्तमान (उच्च ओवरलोड, 150%): 4.3 ए
अधिकतम आउटपुट वर्तमान: 8.6 ए
मोटर पावर (कम ओवरलोड, 110%): 2.2 किलोवाट
मोटर पावर (उच्च ओवरलोड, 150%): 1.5 किलोवाट
ओवरलोड क्षमता: प्रत्येक 10 मिनट में 1 मिनट के लिए 110% / प्रत्येक 10 मिनट में 1 मिनट के लिए 150%
आउटपुट आवृत्ति रेंज: 0-320 हर्ट्ज
स्विचिंग आवृत्ति: समायोज्य, 16 kHz तक
नियंत्रण विधि: सेंसरलेस वेक्टर नियंत्रण (ओपन लूप)
शुरू टोक़: एम्पी; gt; रेटेड टॉर्क का 200%
स्थिर-राज्य गति त्रुटि: एम्पी; लिटी; 1%
रैंप समय (त्वरण / मंदगी): 0-3000 सेकंड
ब्रेकिंग: एकीकृत ब्रेक चॉपर (डीसी ब्रेक: बाहरी प्रतिरोधक के बिना टीएन का 30%)
संलग्नक रेटिंग: IP21 / NEMA 1
ईएमसी उत्सर्जन स्तर: श्रेणी सी / एच (आईईसी 61800-3 के अनुसार)
परिवेश परिचालन तापमान: -10 डिग्री सेल्सियस से 50 डिग्री सेल्सियस
भंडारण तापमान: -40 डिग्री सेल्सियस से 70 डिग्री सेल्सियस
सापेक्ष आर्द्रता: 0-95% आरएच, गैर-संघनन
ऊंचाई: 0-1000 मीटर (1000 मीटर से ऊपर डेरेटिंग)
नियंत्रण कीपैड: अल्फा-संख्यात्मक प्रदर्शन (अलग करने योग्य)
मूल I / O (स्लॉट ए): 6 × DI, 2 × AI, 1 × AO, 1 × DO, + 10 Vref, + 24 V बाहर
रिले आउटपुट (स्लॉट बी): 2 × आरओ (कोई / एनसी विन्यास योग्य)
विस्तार स्लॉट: 3 (स्लॉट सी, डी, ई; फील्डबस, आई / ओ, और एन्कोडर विकल्प बोर्डों के साथ संगत)
फील्डबस विकल्प (विस्तार स्लॉट के माध्यम से): मोडबस आरटीयू, प्रोफिबस डीपी, सीएएनओपेन, डिवाइसनेट, मोडबस / टीसीप
आयाम (डब्ल्यू × एच × डी): 128 मिमी × 292 मिमी × 190 मिमी
शुद्ध वजन: 5 किलो
सकल वजन: 6 किलो
माउंटिंग प्रकार: M5 पेंच के माध्यम से दीवार-माउंट
स्वीकृति: सीई, यूएल, आरसीएम, केसी, ईएसी
वारंटी: कमीशन से 12 महीने या डिलीवरी से 18 महीने
लागू मानक: आईईसी 61800-3 (ईएमसी), आईईसी 61800-5-1 (सुरक्षा), आईईसी 60721-3-3 (पर्यावरण)
तकनीकी हाइलाइट्स
सेंसरलेस वेक्टर नियंत्रण बिना एन्कोडर प्रतिक्रिया के उच्च प्रारंभिक टोक़ प्रदान करता है। ड्राइव मापी गई चरण धाराओं और डीसी बस वोल्टेज से मोटर प्रवाह और टोक़ की गणना करती है, नाममात्र टोक़ के 200% से अधिक प्रारंभिक टोक़ प्राप्त करती ह
एकीकृत डीसी चोक मुख्य इंटरफ़ेस पर हार्मोनिक विकृति को कम करता है। 6-पल्स रेक्टिफायर टोपोलॉजी के भीतर आंतरिक चोक लाइन-साइड कुल हार्मोनिक वर्तमान विकृति (THDi) को कम करता है और लहर वर्तमान को चिकनाई देकर डीस
एकीकृत ब्रेक चॉपर एक ट्रांजिस्टर चैनल पर गतिशील ब्रेकिंग को सक्षम करता है। अंतर्निहित चॉपर उच्च जड़ता भार के नियंत्रित मंदगी की आवश्यकता वाले अनुप्रयोगों के लिए बाहरी ब्रेक प्रतिरोध कने डीसी ब्रेक फ़ंक्शन बिना बाहरी प्रतिरोधक के रेटेड मोटर टोक़ का 30% तक प्रदान करता है।
विस्तार योग्य I/O और फील्डबस आर्किटेक्चर पांच विकल्प बोर्ड स्लॉट का समर्थन करता है। ड्राइव में दो बुनियादी आई / ओ बोर्ड (स्लॉट ए और बी) और तीन खुले विकल्प स्लॉट (सी, डी, ई) शामिल हैं। समर्थित फील्डबस प्रोटोकॉल में प्रोफिबस डीपी, सीएएनओपेन, डिवाइसनेट, मोडबस आरटीयू और मोडबस / टीसीपी शामिल हैं, जो सभी प्रमुख कारखाने स्वच
अनुप्रयोग
पानी और अपशिष्ट जल प्रणालियों में पंप नियंत्रण: केन्द्रापसारक पंपों के लिए चर-गति विनियमन प्रदान करता है। 1-5 पंपों के लिए एकीकृत पीआईडी नियंत्रक और पंप-पंखा-नियंत्रण (पीएफसी) फ़ंक्शन अंश-भार की स्थितियों में निश्चित गति वाले थ्रॉटल नि
एचवीएसी प्रशंसक और ब्लोअर प्रबंधन: आपूर्ति और वापसी प्रशंसकों, शीतलन टॉवर प्रशंसकों और निकास ब्लोअरों को ड्राइव करता है। ड्राइव के I/O कॉन्फ़िगरेशन बंद-लूप भवन स्वचालन के लिए तापमान और दबाव प्रतिक्रिया का समर्थन करता है। उच्च स्विचिंग आवृत्ति (16 kHz तक) से कम श्रवणीय शोर कब्जे हुए स्थानों के अनुरूप है।
सामग सेंसरलेस वेक्टर मोड आधार गति के 5% तक कम गति पर स्थिर टोक़ बनाए रखता है, शाफ्ट एन्कोडर के बिना सटीक स्थिति का समर्थन करता है।
प्रक्रिया उद्योगों में मिक्सर और उत्तेजक ड्राइव: स्थिर-टोक़ मिश्रण अनुप्रयोगों को शक्ति देता है। उच्च प्रारंभिक टोक़ क्षमता (200% से अधिक) मोटर ओवरसाइजिंग के बिना बसे हुए स्लरी और चिपचिपा मीडिया के टूटने वाले घर्षण को दूर
मशीन टूल स्पिंडल और फ़ीड अक्ष ड्राइव: टर्न, मिलिंग मशीनों और पीस स्पिंडल के लिए चर-गति आउटपुट की आपूर्ति करता है। 0-320 हर्ट्ज आउटपुट रेंज उच्च गति मशीनिंग संचालन के लिए मानक 50/60 हर्ट्ज मोटर रेटिंग से परे फैलती है।
क्रेन और लिफ्ट ट्रावर्स / ट्रॉली गति: क्रॉस-ट्रावर्स और लंबे समय तक यात्रा मोटर्स को संचालित करता है। एकीकृत ब्रेक चॉपर कम करने के दौरान लोड ऊर्जा को ओवरहॉल करने का प्रबंधन करता है, एक बाहरी ब्रेकिंग इकाई की आवश्यकता को समाप
चयन मार्गदर्शन
उपयुक्त अनुप्रयोग:
380-500 वीएसी तीन चरण की आपूर्ति पर 2.2 किलोवाट (एलओ) या 1.5 किलोवाट (एचओ) तक के गिलाई-पिंजरे प्रेरण मोटर्स, मानक सेंसरलेस वेक्टर प्रदर्शन और इनडोर नियंत्रण पैनलों के लि
बाहरी पीएलसी हस्तक्षेप के बिना अंतर्निहित पीआईडी नियंत्रक और बहु-पंप समारोह (5 पंप तक) से लाभान्वित चर-टॉर्क पंप और पंखा भा
उच्च जड़ता भार जैसे कि केन्द्रापसारक, बड़े व्यास के प्रशंसक और फ्लाईव्हील आधारित मशीनरी जहां एकीकृत ब्रेक चॉपर नियंत्रित गतिशील ब्
फील्डबस कनेक्टिविटी की आवश्यकता वाले सिस्टम आर्किटेक्चर - तीन खुले विस्तार स्लॉट प्रोफिबस डीपी, सीएएनओपेन, डिवाइसनेट, मोडबस आरटीयू
के लिए अनुशंसित नहीं:
मोटर्स जिन्हें ड्राइव की 5.6 ए (एलओ) या 4.3 ए (एचओ) सीमा से अधिक रेटेड करंट की आवश्यकता होती है। NXS00075-A2H1SSV ((7.6 ए LO,3 kW) या बड़े फ्रेम आकार का चयन करें।
एकल चरण मुख्य आपूर्ति। इस ड्राइव के लिए 380-500 VAC तीन चरण इनपुट की आवश्यकता होती है। एकल चरण 230 वीएसी मेन के लिए, VACON 20 या VACON 100 श्रृंखला से ड्राइव का उपयोग करें।
अनुप्रयोगों को IP54 / NEMA 12 धूल और स्प्रे सुरक्षा की आवश्यकता होती है। NXS00055-A5H1SSS-A1A2000000 का चयन करें, जो IP54 संलग्नक में समान विद्युत रेटिंग प्रदान करता है।
690 वीएसी आपूर्ति नेटवर्क। 500 V वोल्टेज वर्ग 380-500 VAC के लिए रेटेड है। 525-690 वीएसी मेन के लिए, मॉडल पदनाम (जैसे, एनएक्सएस 00055-ए 2 एल 0 एसएसवी) में वोल्टेज वर्ग "6" के साथ कोड किए गए मॉडल का उपयोग करें।
सामान्य प्रश्न
1. VACON NXS00055-A2H1SSV-A1A2000000 के आयाम, शुद्ध वजन और सकल वजन क्या हैं?
NXS00055-A2H1SSV-A1A2000000 में 128 मिमी चौड़ाई, 292 मिमी ऊंचाई और 190 मिमी गहराई के आयाम हैं। शुद्ध वजन 5 किलो है, और पैकेजिंग सहित सकल वजन प्रति निर्माता डेटाशीट 6 किलो है।
2. VACON NXS00055-A2H1SSV-A1A2000000 के लिए डिलीवरी समय और नेतृत्व समय क्या है?
मानक कारखाने का नेतृत्व समय 4 सप्ताह है। हम ऑर्डर पुष्टि के बाद 1 से 3 व्यावसायिक दिनों के भीतर बीजिंग झोंगपिंग टेक्नोलॉजी से स्टॉक इकाइयों को भे
3. क्या VACON NXS00055-A2H1SSV-A1A2000000 स्टॉक में है और उसी दिन शिपमेंट के लिए उपलब्ध है?
हम अपने गोदाम में NXS00055-A2H1SSV-A1A2000000 की सूची बनाए रखते हैं। इस विशिष्ट विन्यास के लिए उपलब्ध स्टॉक मात्रा की पुष्टि करने के लिए बीजिंग झोंगपिंग टेक्नोलॉजी से संपर्क करें।
4. VACON NXS श्रृंखला में क्या प्रमाणन और अनुमोदन हैं?
NXS00055-A2H1SSV-A1A2000000 सीई अंकन (यूरोपीय संघ), यूएल अनुमोदन (संयुक्त राज्य अमेरिका और कनाडा), आरसीएम अनुमोदन (ऑस्ट्रेलिया और न्यूजीलैंड), केसी अनुमोदन (कोरिया यह ईएमसी उत्सर्जन श्रेणी सी / एच के लिए आईईसी 61800-3 और कार्यात्मक सुरक्षा के लिए आईईसी 61800-5-1 का अनुपालन करता है।
5. VACON NXS00055-A2H1SSV-A1A2000000 लागत कितनी है, और विशिष्ट मूल्य सीमा क्या है?
VACON NXS00055-A2H1SSV-A1A2000000 आमतौर पर मात्रा, विन्यास और क्षेत्रीय वितरण चैनल के आधार पर प्रति इकाई 1,200 से 2,000 USD तक होता है। विनिमय दरों, टैरिफ और कारखाने समायोजन के कारण कीमतें उतार-चढ़ाव होती हैं। एक सटीक उद्धरण के लिए, सीधे बीजिंग झोंगपिंग टेक्नोलॉजी से संपर्क करें।
6. आप VACON ड्राइव ऑर्डर के लिए किस भुगतान शर्तों और भुगतान विधियों को स्वीकार करते हैं?
हम USD, EUR और CNY में बैंक वायर ट्रांसफर (टी / टी) के साथ-साथ $ 10,000 से अधिक के आदेशों के लिए क्रेडिट लेटर (एल / सी) स्वीकार करते हैं। योग्य दोहराए गए ग्राहकों के लिए, बीजिंग झोंगप
7. मैं VACON NXS00055-A2H1SSV-A1A2000000 को कैसे स्थापित करूं, और क्या बढ़ती मंजूरी की आवश्यकता है?
ड्राइव वॉल-माउंट्स सीधे एक ऊर्ध्वाधर, कंपन-मुक्त सतह पर एम 5 स्क्रू के माध्यम से। पर्याप्त शीतलन वायु प्रवाह के लिए ड्राइव के ऊपर और नीचे 100 मिमी क्लियरेंस और प्रत्येक तरफ 50 मिमी बनाए रखें। परिवेश के ऑपरेटिंग तापमान सीमा -10 डिग्री सेल्सियस से 50 डिग्री सेल्सियस तक है, जिसमें 1000 मीटर ऊंचाई तक कोई घटना नह
8. VACON NXS00055-A2H1SSV के लिए वापसी नीति, वारंटी अवधि और बिक्री के बाद सेवा क्या है?
हम कमीशन से 12 महीने या डिलीवरी से 18 महीने की फैक्टरी-मानक वारंटी प्रदान करते हैं, जो भी पहले समाप्त हो जाता है। वापसी के लिए पूर्व अनुमति की आवश्यकता होती है; बीजिंग झोंगपिंग टेक्नोलॉजी प्राप्ति के 48 व्यावसायिक घंटों के भीतर आरएमए अनुरोधों को संसाधित करती हम आपातकालीन बिक्री के बाद समर्थन के लिए नियंत्रण बोर्ड, शीतलन प्रशंसक और कीपैड सहित स्पेयर पार्ट्स स्टॉक
9. मैं एक बंद या अप्रचलित VACON ड्राइव मॉडल को कैसे प्रतिस्थापित करूं? उत्पाद जीवन चक्र की स्थिति क्या है?
NXS00055-A2H1SSV-A1A2000000 एक सक्रिय उत्पाद है जिसमें कोई अनुसूचित बंद नोटिस नहीं है। पुराने वैकन एनएक्सएस या एनएक्सएल मॉडल से सिस्टम माइग्रेशन के लिए, बीजिंग झोंगपिंग टेक्नोलॉजी सही प्रतिस्थापन प्रकार का चयन करने के ल
इसके अलावा, हम इस मॉडल के रूप में उसी श्रृंखला में अन्य उत्पादों की भी आपूर्ति करते हैं, विशेष रूप से निम्नलिखित म
एनएक्सएस 00165-A2H1SSV-A1A2000000
एनएक्सएस 00225-A2H1SSV-A1A2000000
एनएक्सएस 00315-A2H1SSV-A1A2000000
एनएक्सएस 00385-A2H1SSV-A1A2000000
एनएक्सएस 00455-A2H1SSV-A1A2000000
डाउनलोड करें: NXS00615-A2H1SSV-A1A2000000.pdf
एनएक्सएस 00725-A2H0SSV-A1A2000000
एनएक्सएस 00875-A2H0SSV-A1A2000000
डाउनलोड करें: NXS01055-A2H0SSV-A1A2000000.pdf
एनएक्सएस01405-A2H0SSV-A1A2000000
डाउनलोड करें: NXS01685-A2H0SSV-A1A2000000.pdf
डाउनलोड करें: NXS02055-A2H0SSV-A1A2000000.pdf
डाउनलोड करें: NXS02615-A2H0SSG-A1A2000000.pdf
डाउनलोड करें: NXS03005-A2H0SSG-A1A2000000.pdf
10. VACON NXS00055-A2H1SSV आयात करते समय शुल्क, सीमा शुल्क टैरिफ और आयात शिपिंग शर्तें क्या हैं?
लागू HTSUS कोड 8504.40.4000 है और ECCN वर्गीकरण EAR99 है। हम बातचीत पर उपलब्ध DAP (जगह पर वितरित) के साथ Incoterms CPT (कैरिज पेड टू) के तहत अंतरराष्ट्रीय आदेश भेजते हैं। शुल्क, सीमा शुल्क, वैट और किसी भी लागू गंतव्य-देश कर खरीदार द्वारा डिलीवरी के समय देय हैं। बीजिंग झोंगपिंग टेक्नोलॉजी सीमा शुल्क निकासी को तेज करने के लिए वाणिज्यिक चालान, पैकिंग सूची और मूल प्रमाण
