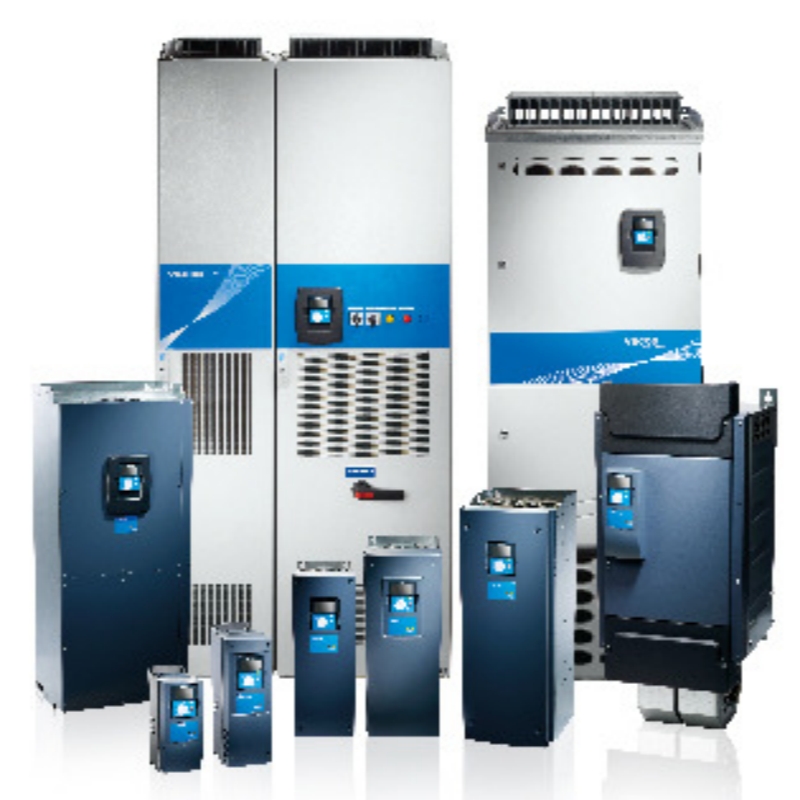

VACON NXS03855-A2L0SSB-A1A2000000 एक भारी-शुल्क औद्योगिक एसी ड्राइव और मोटर गति नियंत्रक है। 380-500 वीएसी पर 385 ए रेटेड, यह क्रेन, कंप्रेसर और कन्वेयर में प्रेरण और स्थायी चुंबक मोटर्स चलाता है। यह 60 सेकंड के लिए 150% ओवरलोड प्रदान करता है और खुला/बंद-लूप वेक्टर नियंत्रण का समर्थन करता है।
एक भारी शुल्क औद्योगिक एसी ड्राइव क्या है?
एक भारी-शुल्क औद्योगिक एसी ड्राइव तीन चरण एसी मोटर्स को नियंत्रित करते समय उच्च प्रारंभिक टोक़, निरंतर अतिभार क्षमता और मजबूत थर्मल प्रबंधन की इन ड्राइवों को ओवरलोड रेटिंग्स द्वारा वर्गीकृत किया जाता है - भारी-शुल्क (एचडी) मोड आमतौर पर 60 सेकंड के लिए नाममात्र वर्तमान का 150% प्रदान करता है - और एक्स
VACON NXS03855 Vacon NXS श्रृंखला का हिस्सा है, जो मांग वाले औद्योगिक वातावरणों के लिए स्थित है जहां विश्वसनीय मोटर नियंत्रण, हार्मोनिक्स यह सटीक गति विनियमन की मांग करने वाले अनुप्रयोगों के लिए खुला-लूप वेक्टर नियंत्रण और बंद-लूप वेक्टर नियंत्रण दोनों प्रदान करता ह
मुख्य विनिर्देश
इनपुट वोल्टेज रेंज: 380 से 500 वीएसी, 3-चरण, 50/60 हर्ट्ज
रेटेड आउटपुट वर्तमान (भारी शुल्क): 385 ए
ओवरलोड क्षमता: 60 s के लिए 150%, 2 s के लिए 200% (प्रति निर्माता डेटाशीट)
मोटर पावर रेटिंग (विशिष्ट, 400 वी): 250 किलोवाट
आउटपुट आवृत्ति रेंज: 0 से 320 हर्ट्ज
नियंत्रण विधियां: वी / एफ, ओपन-लूप वेक्टर, क्लोज्ड-लूप वेक्टर (वैकल्पिक एन्कोडर बोर्ड के साथ)
गति नियंत्रण सटीकता (बंद-लूप वेक्टर): ± 0.01% रेटेड गति (एन्कोडर प्रतिक्रिया के साथ)
टोक़ प्रतिक्रिया समय: एम्पी; lt; 5 एमएस (वेक्टर मोड)
संलग्नक सुरक्षा वर्ग: IP21 (मानक), IP54 (वैकल्पिक किट के साथ)
परिवेश परिचालन तापमान: -10 डिग्री सेल्सियस से + 50 डिग्री सेल्सियस (40 डिग्री सेल्सियस से ऊपर डेरेटिंग)
सापेक्ष आर्द्रता: 5% से 95% गैर-संघनन
ईएमसी अनुपालन: एन 61800-3 श्रेणी सी 3 (औद्योगिक वातावरण)
स्वीकृति: सीई, cULus, आरसीएम
माउंटिंग: कैबिनेट माउंटिंग या फ्लैंज माउंटिंग (वैकल्पिक)
आयाम (मानक IP21, डब्ल्यू एक्स एच एक्स डी): 444 मिमी × 1015 मिमी × 356 मिमी (अनुमानित, प्रति निर्माता ड्राइंग)
वजन: 100 किलो (अनुमानित, प्रति डेटाशीट)
फील्डबस संचार: प्लग-इन विकल्प बोर्डों के माध्यम से PROFIBUS DP, DeviceNet, CANopen, Modbus RTU, ईथरनेट / आईपी का समर्थन करता है
तकनीकी हाइलाइट्स
60 सेकंड के लिए 150% ओवरलोड मोटर डिरेटिंग के बिना पुराने डीसी ड्राइव के प्रत्यक्ष पार-लाइन प्रतिस्थापन को सक्षम यह क्षमता क्रशर और केन्द्रापसारक में आम ठंडे-शुरू होने वाले उच्च-जड़ता भार का समर्थन करती है।
एकीकृत डीसी चोक पूर्ण भार पर कुल हार्मोनिक वर्तमान विकृति (THDi) को 40% से नीचे कम करता है। चोक ड्राइव संलग्नक में एम्बेडेड है, बाहरी लाइन रिएक्टरों को समाप्त करता है और पैनल स्थान आवश्यकताओं को कम करता है।
एक इंजीनियर पूछ सकता है: क्या यह ड्राइव लंबी केबल लंबाई वाली मोटर्स को संचालित कर सकती है? उत्तर हाँ-इन्वर्टर एक अनुकूली मोटर मॉडल और डीयू / डीटी फ़िल्टरिंग का उपयोग करता है, जो वैकॉन मोटर संगतता दिशानिर्देशों के अनुसार मानक असुरक्षित केबलों
स्वचालित ऊर्जा अनुकूलन एल्गोरिदम हल्के भार पर मोटर प्रवाह को कम करता है, चर-टोक़ पंखा और पंप अनुप्रयोगों में 5% तक अतिरिक्त ऊर्जा बच
अनुरूप-लेपित सर्किट बोर्ड (उत्पाद कोड में विकल्प ए 2) कठोर रासायनिक वातावरण के लिए आईईसी 60721-3-3 3C2 पर्यावरण वर्गीकरण को पूरा करने के लिए संक्षारक ग
अनुप्रयोग
ओवरहेड क्रेन और लिफ्ट: एन्कोडर प्रतिक्रिया के साथ बंद-लूप वेक्टर नियंत्रण का उपयोग करके शून्य गति पर 200% प्रारंभि एंटी-स्वे फ़ंक्शन ट्रैवर्स के दौरान लोड स्विंग को कम से कम करता है, यांत्रिक तनाव को 30% तक कम करता है।
रोटरी कंप्रेसर: ± 0.5% स्थिर-राज्य सटीकता के साथ पीआईडी नियंत्रण के माध्यम से निरंतर वायु दबाव बनाए रखता है। अंतर्निहित ऊर्जा अनुकूलक यांत्रिक अनलोडर विनियमन की तुलना में बिजली की खपत को 7-10% कम करता है।
बेल्ट कन्वेयर: बेल्ट तनाव को सीमित करने और आइडलर असर जीवन को बढ़ाने के लिए नरम प्रारंभ और रोक अनुक्रमों को सक्षम करता है। अतिभार का पता लगाना बिना परेशानी ट्रिपिंग के जैम सामग्री के खिलाफ बचाता है।
औद्योगिक मिक्सर और एक्सट्रूडर: उच्च चिपचिपापन सामग्री के साथ बैच स्टार्ट-अप के दौरान 60 सेकंड तक 150% टोक़ को संभा गियरबॉक्स की रक्षा के लिए फ्रीक्वेंसी स्किप फ़ंक्शन यांत्रिक अनुनाद बिंदुओं को बाईपास करता है।
केन्द्रापसारक और विभाजक: कॉन्फ़िगर योग्य रैंप समय के भीतर उच्च जड़ता ड्रम को तेज करता है। डीसी इंजेक्शन ब्रेकिंग मध्यम डंपलोड अनुप्रयोगों के लिए बाहरी ब्रेकिंग प्रतिरोधकों की आवश्यकता के बिना घूर्णन ऊर्जा को बर्ब
चयन मार्गदर्शन
तीन चरण 380-500 वीएसी आपूर्ति नेटवर्क के लिए उपयुक्त है जो 250 किलोवाट (400 वी पर) तक की मोटर शाफ्ट शक्तियों के साथ भारी-शुल्क स्थिर-टो
सही विकल्प जब अनुप्रयोग को लगातार शुरू, उलटाव, या सदमे लोडिंग के लिए 150% वर्तमान हेडरूम की आवश्यकता होती है - स्टील रोलिंग लाइनों और खनन कन्
उपलब्ध जबरन हवा वेंटिलेशन के साथ कैबिनेट स्थापनाओं के लिए उपयुक्त। IP21 रेटिंग के लिए ड्राइव को फ़िल्टर्ड कूलिंग एयर के साथ एक नियंत्रण कैबिनेट के अंदर घुड़सवार करने की आवश्यकता होती है।
690 VAC आपूर्ति प्रणालियों के लिए अनुशंसित नहीं। एक ही एनएक्सएस श्रृंखला के भीतर 6-पल्स 690 वी वेरिएंट का चयन करें या 690 वी भारी-शुल्क अनुप्रयोगों के लिए एक एनएक्सपी ड्राइव फ
160 किलोवाट से कम एकल चरण इनपुट पावर या मोटर लोड के लिए उपयुक्त नहीं है जहां एनएक्सएल या एनएक्ससी रेंज से कम वर्तमान ड्राइव बेहतर लागत-प्रदर्शन
300 मीटर से अधिक लंबे गैर-शील्ड मोटर केबलों के साथ उपयोग करने से बचें जब तक कि आउटपुट फ़िल्टर जोड़े न जाएं। अत्यधिक केबल क्षमता वेक्टर नियंत्रण प्रदर्शन को कम कर सकती है और ओवरकरंट दोषों को ट्रिगर कर सकती है।
सामान्य प्रश्न
1. VACON NXS03855-A2L0SSB-A1A2000000 का वजन और आयाम क्या है?
मानक आईपी 21 इकाई लगभग 444 मिमी चौड़ाई, 1015 मिमी ऊंचाई और लगभग 100 किलो के वजन के साथ 356 मिमी गहराई का माप करती है। उद्धरण अनुरोध पर बीजिंग झोंगपिंग टेक्नोलॉजी
2. VACON NXS03855 की लागत कितनी है? मूल्य सीमा क्या है?
VACON NXS03855-A2L0SSB-A1A2000000 आमतौर पर स्थापित विकल्पों, मात्रा और क्षेत्रीय वितरण के आधार पर 12,000 से 18,000 USD तक होता है। विनिमय दरों, टैरिफ और कारखाने समायोजन के कारण कीमतें उतार-चढ़ाव होती हैं। एक सटीक उद्धरण के लिए, सीधे बीजिंग झोंगपिंग टेक्नोलॉजी से संपर्क करें।
3. VACON NXS03855 के लिए डिलीवरी समय या नेतृत्व समय क्या है?
हम बीजिंग झोंगपिंग टेक्नोलॉजी में VACON NXS03855 का सुरक्षा स्टॉक रखते हैं, जो मानक विन्यासों के लिए 3 से 5 व्यावसायिक दिनों के भीतर गैर-स्टॉक विकल्प कोड के लिए फैक्टरी लीड टाइम वैकन उत्पादन से 6 से 8 सप्ताह है।
4. क्या VACON NXS03855-A2L0SSB-A1A2000000 स्टॉक में है?
हाँ, बीजिंग झोंगपिंग टेक्नोलॉजी हमारे शंघाई गोदाम में इस ड्राइव की सूची बनाती है। वर्तमान स्टॉक उपलब्धता की पुष्टि ऑर्डर प्लेसमेंट के साथ की गई है, और हम 14:00 सीएसटी से पहले प्राप्त आदेशों के लिए उसी दिन
5. आप VACON NXS03855 खरीदने के लिए किस भुगतान शर्तों को स्वीकार करते हैं?
हम टी / टी (तार हस्तांतरण), दृष्टि पर अपरिवर्तनीय एल / सी, और प्रमुख व्यापार मंचों को स्वीकार करते हैं। योग्य उद्यम खरीदारों के लिए, बीजिंग झोंगपिंग टेक्नोलॉजी क्रेडिट मूल्यांकन के अधीन शुद्ध 30 शर्तें प्रदा
6. एक भारी-शुल्क औद्योगिक एसी ड्राइव को आमतौर पर किस संलग्नक सुरक्षा की आवश्यकता होती है?
कैबिनेट माउंटिंग के लिए आईपी 21 / आईपी 20 सुरक्षा के साथ मानक भारी शुल्क ड्राइव जहाज। धूल या आर्द्र वातावरण के लिए, एक IP54 अपग्रेड किट में एक सील संलग्नक और केबल ग्रंथि प्लेट शामिल हैं। लगातार धोने से गुजरने वाली ड्राइवों को एक बाहरी NEMA 4X-रेटेड कैबिनेट की आवश्यकता होती है।
7. भारी-शुल्क और सामान्य-शुल्क एसी ड्राइव रेटिंग्स के बीच क्या अंतर है?
भारी-शुल्क (एचडी) रेटिंग 60 सेकंड के लिए 150% ओवरलोड निर्दिष्ट करती है, जो स्थिर-टोक़ भार के लिए उपयुक्त है। सामान्य शुल्क (एनडी) 60 सेकंड के लिए 110-120% अधिभार निर्दिष्ट करता है, जिसका उद्देश्य केन्द्रापसारक पंखे और पंप जैसे चर-टोक़ भार सेटअप मेनू में मोटर वर्तमान रेटिंग को कॉन्फ़िगर करके एक ही ड्राइव फ्रेम को किसी भी शुल्क को असाइन किया जा सकता ह
8. मैं एक कंप्रेसर या क्रेन अनुप्रयोग के लिए एक मोटर गति नियंत्रक का आकार कैसे करूं?
मोटर नेमप्लेट पूर्ण-भार वर्तमान से बराबर या अधिक रेटेड एचडी करंट वाली ड्राइव का चयन करें। 1000 मीटर से अधिक ऊंचाई में कारक, प्रति 100 मीटर 1% द्वारा आउटपुट वर्तमान को कम करें। हमेशा सेवा कारक लागू करें यदि मोटर लगातार 90% से अधिक भार पर का
9. NXS03855 जैसे वैकन ड्राइव के लिए वारंटी अवधि क्या है?
हम विनिर्माण दोषों के लिए शिपमेंट की तारीख से 2 साल की वारंटी प्रदान करते हैं। बीजिंग झोंगपिंग टेक्नोलॉजी वार्षिक निवारक रखरखाव निरीक्षण शामिल के साथ 5 साल की विस्तारित वारंटी य
10. अंतरराष्ट्रीय स्तर पर भेजे गए औद्योगिक एसी ड्राइव के लिए सीमा शुल्क निकासी और आयात प्रलेखन आवश्यकताएं क्
सभी अंतरराष्ट्रीय शिपमेंट में वाणिज्यिक चालान, पैकिंग सूची और मूल प्रमाणपत्र शामिल हैं। इस उपकरण वर्ग के लिए HTSUS कोड 8504.40.4020 है। हम Incoterms CPT के तहत जहाज करते हैं; आयात शुल्क और वैट खरीदार की जिम्मेदारी हैं और गंतव्य बंदरगाह पर देय हैं।
ऊपर विस्तृत NXS03855 के अलावा, हम वैकन NXS भारी-शुल्क औद्योगिक एसी ड्राइव के एक पूरे परिवार की आपूर्ति करते हैं जो एक व्यापक पावर लिफाफ सभी सूचीबद्ध मॉडल निम्नलिखित प्रदर्शन सीमा के भीतर काम करते हैंः
प्रकाश अधिभार शक्ति: 200-400 किलोवाट
प्रकाश अधिभार निरंतर वर्तमान: 385-730 ए
भारी अधिभार शक्ति: 160-355 किलोवाट
भारी अतिभार निरंतर वर्तमान: 300-650 ए
बीजिंग झोंगपिंग टेक्नोलॉजी से उपलब्ध मॉडल में शामिल हैंः
डाउनलोड करें: NXS03855-A2L0SSB-A1A2000000.pdf
डाउनलोड करें: NXS04605-A2L0SSB-A1A2000000.pdf
NXS05205-A2L0SSB-A1A2000000 डाउनलोड करें
डाउनलोड करें: NXS05905-A2L0SSB-A1A2000000.pdf
NXS06505-A2L0SSB-A1A2000000 डाउनलोड करें
NXS07305-A2L0SSB-A1A2000000 डाउनलोड करें
