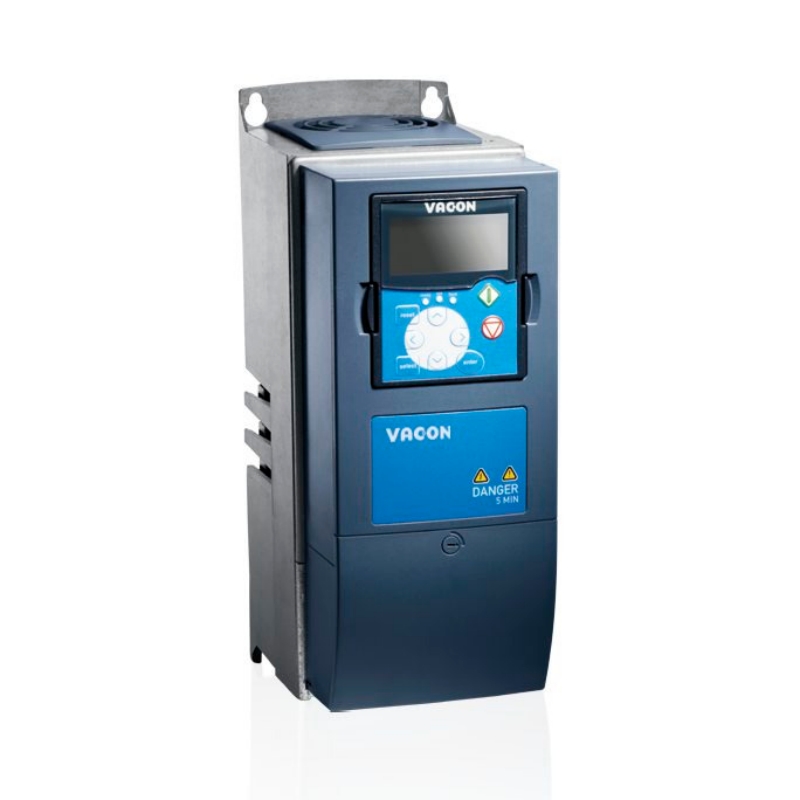

VACON NXS00125-A5H1SSV-A1A2000000 VACON NXS श्रृंखला में एक 5.5 किलोवाट सामान्य प्रयोजन वीएफडी है, जो आईपी 54 / एनईएमए 12 संलग्नक के साथ 380-500 वीएसी पर काम करता है। यह उच्च टॉर्क एसी ड्राइव 200% प्रारंभिक टॉर्क प्रदान करती है और एक ब्रेक चॉपर को एकीकृत करती है। यह पंप, प्रशंसक, कन्वेयर और मिक्सर को नियंत्रित करता है, जो आईईसी 61800-3 ईएमसी मानकों के अनुरूप एक अल्फा-न्यूमेरिक पैनल के साथ है।
सामान्य उद्देश्य VFD क्या है?
एक सामान्य प्रयोजन चर आवृत्ति ड्राइव (वीएफडी) एक इलेक्ट्रॉनिक मोटर नियंत्रक है जो तीन चरण एसी प्रेरण मोटर्स की गति और टोक़ को विनियमित करने के लिए चर आवृत्ति, चर मोटर गति को वास्तविक लोड मांगों के साथ मेल खाकर, ये ड्राइव चर टोक़ अनुप्रयोगों पर 20% से 50% की ऊर्जा बचत प्राप्त करते हैं।
सामान्य प्रयोजन वीएफडी पंप, प्रशंसक, कन्वेयर, कंप्रेसर और मिक्सर का समर्थन करते हैं। वे आमतौर पर दोहरी ओवरलोड रेटिंग्स प्रदान करते हैंः चर टोक़ भार के लिए कम ओवरलोड (110% प्रति 10 मिनट 1 मिनट के लिए) और निरंतर टोक़ मशीनरी के लिए उच्च ओवरलोड (150% प इस वर्ग के भीतर एक उच्च टोक़ एसी ड्राइव ब्रेकअप और कम गति संचालन के दौरान रेटेड टोक़ के 150% से 200% को और बनाए रखती है, भारी प्रारंभिक परिस्थिति
NXS00125-A5H1SSV-A1A2000000 VACON NXS उत्पाद परिवार का सदस्य है, जो 0.75 किलोवाट से 560 किलोवाट और 208 वी से 690 वी तक वोल्टेज को फैलता है। यह इकाई एक एकीकृत ब्रेक चॉपर, IP54 / NEMA12 सुरक्षा और कठोर वातावरण के लिए अनुरूप लेपित बोर्डों
मुख्य विनिर्देश
ब्रांड: Danfoss / VACON
मॉडल:NXS00125-A5H1SSV-A1A2000000
उत्पाद परिवार:VACON NXS
पावर रेटिंग (कम ओवरलोड): 5.5 किलोवाट
रेटेड आउटपुट वर्तमान: 12 ए
इनपुट वोल्टेज रेंज: 380 से 500 वीएसी, 3-चरण
इनपुट आवृत्ति: 45 से 66 हर्ट्ज
आउटपुट आवृत्ति रेंज: 0 से 320 हर्ट्ज
ओवरलोड क्षमता: कम ओवरलोड 110% (1 मिनट / 10 मिनट); उच्च ओवरलोड 150% (1 मिनट / 10 मिनट)
टॉर्क शुरू करना: 200% (उच्च ओवरलोड)
स्विचिंग आवृत्ति: 1 से 16 kHz (डिफ़ॉल्ट 10 kHz)
नियंत्रण विधि: आवृत्ति नियंत्रण यू / एफ; ओपन लूप सेंसरलेस वेक्टर कंट्रोल
आवृत्ति संकल्प: 0.01 हर्ट्ज
ब्रेक चॉपर: एकीकृत
संलग्नक रेटिंग: IP54 / NEMA12
ईएमसी उत्सर्जन स्तर: आईईसी 61800-3 प्रति एच
मानक आई / ओ (स्लॉट ए): 6 एक्स डीआई, 1 एक्स डीओ, 2 एक्स एआई, 1 एक्स एओ, + 10 वी रेफ, + 24 वी ऑक्स।
रिले आउटपुट (स्लॉट बी): 2 एक्स रिले (NO / NC)
वैकल्पिक फील्डबस मॉड्यूल: RS-485, Modbus / TCP, PROFIBUS DP, DeviceNet, CANopen
परिवेश तापमान सीमा: -10 से 50 डिग्री सेल्सियस
भंडारण तापमान सीमा: -40 से 70 डिग्री सेल्सियस
आर्द्रता: 0 से 95% आरएच (गैर-संघनन)
ऊंचाई (पूर्ण भार): 1,000 मीटर बिना derating
शीतलन: मानक एयर कूल्ड
सामंजस्यपूर्ण शमन: अंतर्निहित डीसी चोक के साथ 6-पल्स
बोर्ड सुरक्षा: वार्निश (अनुरूप कोटिंग)
माउंटिंग: दीवार या पैनल माउंट
आयाम (डब्ल्यू एक्स एच एक्स डी): 128 x 292 x 190 मिमी
शुद्ध वजन: 5 किलो
अनुमोदन: सीई, यूएल, सीयूएल, आरसीएम, ईएसी, केसी, यूक्रेनी
फर्मवेयर भाषा पैकेज: यूके, आरयू, सीएन; अन्य
डिफ़ॉल्ट मोटर आवृत्ति: 50 हर्ट्ज
वारंटी: 12 से 18 महीने (निर्माता मानक)
तकनीकी हाइलाइट्स
200% प्रारंभिक टोक़ ओवरसाइजिंग के बिना डायरेक्ट-ऑन-लोड शुरू करने में सक्षम बनाता है। ड्राइव उच्च अतिभार मोड में प्रत्येक 20 सेकंड में 2 सेकंड के लिए रेटेड मोटर टॉर्क का 200% आपूर्ति करती है, जो मिक्सर, सेंट्रीफ्यूज और क्रशर जैसे उच इससे केवल टूटने वाले टोक़ आवश्यकताओं को पूरा करने के लिए एक बड़े वीएफडी का चयन करने की आवश्यकता समाप्त हो जाती है।
एकीकृत ब्रेक चॉपर बाहरी हार्डवेयर और पैनल पदचिह्न को काटता है। क्योंकि ब्रेक चॉपर में निर्मित है, पुनर्जीवित ऊर्जा अपव्यय के लिए क पैनल बिल्डर एक अलग ब्रेकिंग इकाई स्थापित करने से बचते हैं, संलग्नक स्थान और एक बिजली घटक की बचत करते हैं।
IP54 / NEMA12 संलग्नक धूल या गीले क्षेत्रों में प्रत्यक्ष फर्श स्थापना की अनुमति देता है। सील आवास सीमित धूल प्रवेश और छिड़काव पानी से बचाता है, प्रसंस्करण क्षेत्रों में अतिरिक्त सुरक्षात्मक कैबिनेट की आवश्यकत NXS00125 क्या संलग्नक सुरक्षा प्रदान करता है? यह स्वच्छ नियंत्रण कक्षों के बाहर बढ़ने के लिए उपयुक्त IP54 और NEMA12 को पूरा करता है।
अनुरूप लेपित सर्किट बोर्ड संक्षारक वातावरण में विश्वसनीयता बढ़ाते हैं। वार्निश पीसीबी नमी, रासायनिक वाष्प और हवाई दूषित पदार्थों का विरोध करते हैं, जो क्रीपेज दोषों को कम करते हैं। यह अपशिष्ट जल, खाद्य प्रसंस्करण और रासायनिक संयंत्रों में सेवा जीवन को बढ़ाता है।
सेंसरलेस वेक्टर नियंत्रण बिना एन्कोडर के ± 0.5% गति विनियमन प्राप्त करता है। ओपन लूप वेक्टर मोड बदलते भार के तहत रेटेड आरपीएम के 0.5% के भीतर गति रखता है, बाहरी एन्कोडर प्रतिक्रिया की लागत और स्थापना जटिलता
मॉड्यूलर I/O और फील्डबस विस्तार संयंत्र नेटवर्क के लिए अनुकूलित होता है। इकाई पांच विकल्प स्लॉट प्रदान करती है। मानक ए-बुनियादी विन्यास 6 डिजिटल इनपुट, 2 एनालॉग इनपुट, 1 एनालॉग आउटपुट और 1 डिजिटल आउटपुट प्रदान करता है। प्रोफिबस डीपी, मोडबस / टीसीपी और सीएएनओपेन के लिए फील्डबस कार्ड संयंत्र-व्यापी नियंत्रण प्रणालियों के साथ एकीकरण के लि
अनुप्रयोग
पानी और अपशिष्ट जल सुविधाओं में पंप नियंत्रण: प्रवाह मांग के लिए केन्द्रापसारक पंप गति से मेल खाता है। वेक्टर नियंत्रण के साथ 5% से 150% बेस स्पीड का संचालन दबाव सेटपॉइंट सटीकता को बनाए रखता है, कम प्रवाह दरों पर 30% से 50% ऊर्जा में कमी
एचवीएसी सिस्टम में पंखा और ब्लोअर विनियमन: तापमान, दबाव, या सीओ के आधार पर पंखा गति को समायोजित करता है ₂ संकेत 0 से 320 हर्ट्ज आउटपुट रेंज उच्च गति वाले ब्लोअर का समर्थन करती है, और आईपी 54 संलग्नक अतिरिक्त सुरक्षा के बिना यांत्रिक कक्
सामग्री संभालने में कन्वेयर ड्राइव: 0.1 से 3,000 सेकंड तक समायोज्य रैंप समय के साथ त्वरण और मंदगी को चिकना करता है। 200% प्रारंभिक टोक़ एक बड़ी मोटर या ड्राइव की आवश्यकता के बिना लोड किए गए बेल्ट पर स्थिर घर्षण को दूर करता है।
खाद्य और रासायनिक प्रसंस्करण में मिक्सर और agitators: चिपचिपा उत्पाद मिश्रण के लिए 200% अतिभार टोक़ आपूर्ति। अंतर्निहित ब्रेक चॉपर, एक बाहरी प्रतिरोधक के साथ संयुक्त, बैच परिवर्तन के लिए तेजी से पैडल मिश्रण रोकता है, इंटर-बैच चक्र समय को कम
औद्योगिक कंप्रेसर नियंत्रण: आंतरिक पीआईडी विनियमन के माध्यम से निरंतर निर्वहन दबाव बनाए रखता है। 0.01 हर्ट्ज आवृत्ति रिज़ॉल्यूशन स्क्रॉल और स्क्रू कंप्रेसर के लिए सटीक मोटर स्पीड ट्रिमिंग को सक्षम
लिफ्ट और ऊर्ध्वाधर उठाना: एकीकृत ब्रेक चॉपर और फ्लक्स ब्रेकिंग क्षमता के साथ ओवरहॉलिंग लोड का प्रबंधन करता है, जो बाहरी प्रतिरोधक के बिन
इसके अतिरिक्त, बीजिंग झोंगपिंग टेक्नोलॉजी अंशिक से लेकर उच्च हॉर्सपावर अनुप्रयोगों तक बिजली की आवश्यकताओं को कवर करने के लिए VACON N इस लेख में दिखाई दिए गए NXS00125-A5H1SSV-A1A2000000 के साथ, हम NXS00035-A5H1SSV-A1A2000000, NXS00045-A5H1SSV-A1A2000000, NXS00055-A5H1SSV-A1A2000000, NXS00075-A5H1SSV-A1A2000000, NXS00095-A5H1SSV-A1A2000000, NXS00125-A5H1SSV-A1A2000000, NXS00165-A5H1SSV-A1A2000000, NXS00225-A5H1SSV-A1A2000000, NXS00315-A5H1SSV-A1A2000000, NXS00385-A5H1SSV-A1A2000000, NXS00455-A5H1SSV-A1A2000000, NXS00615-A5H1SSV-A1A2000000, NXS00725-A5H0SSV-A1A2000000, NXS00875-A5H0SSV-A1A2000000, NXS01055-A5H0SSV-A1A2000000, NXS01405-A5H0SSV-A1A2000000, NXS01685-A5H0SSV-A1A2000000, NXS02055-A5H1SSV-A1A2000000, NXS00615-A5H1SSV-A1A2000000, NXS00725-A5H0SSV-A1A2000000, NXS00725-A5H0SSV-A1A2000000, NXS00725-A5H0SSV-A1A2000000, NXS00725-A5H0SSV-A1A2000000, NXS00725-A5H0SSV मूल्य निर्धारण लगभग 960 से 1,240 USD तक है, हालांकि वास्तविक लागत विनिमय दरों, टैरिफ और कारखाने समायोजन के साथ उतार-चढ़ाव होती है - वर्तमान उद्धरण क
चयन मार्गदर्शन
उपयुक्त अनुप्रयोग:
पंप और पंखे जहां चर टोक़ नियंत्रण और 110% कम ओवरलोड रेटिंग 5.5 किलोवाट या उससे नीचे निरंतर शुल्क चक्रों से मेल खाती है
कन्वेयर, मिक्सर और लिफ्ट 200% प्रारंभ टॉर्क और गतिशील ब्रेकिंग क्षमता की आवश्यकता होती है
धूल या आर्द्र वातावरण में स्थापनाएं जहां IP54/NEMA12 संलग्नक अतिरिक्त अलमारियों के बिना प्रत्यक्ष स्थान की अनुमति दे
मौजूदा VACON NXS प्रणालियों का पुनर्निर्माण और विस्तार, रूप, फिट और फ़ंक्शन संगतता बनाए रखना
के लिए अनुशंसित नहीं:
एकल चरण बिजली की आपूर्ति। इस वीएफडी के लिए तीन चरण 380-500 वीएसी इनपुट की आवश्यकता होती है। एकल चरण इनपुट अनुप्रयोगों के लिए, एकल चरण आपूर्ति और उचित वोल्टेज के लिए रेटेड ड्राइव का चयन करें।
उच्च दबाव वॉशडाउन या विसर्जन क्षेत्रों में IP66 या NEMA 4X की आवश्यकता होती है। इन शर्तों के लिए उच्च प्रवेश सुरक्षा रेटिंग वाली स्टेनलेस स्टील संलग्न ड्राइव का चयन करें।
50 डिग्री सेल्सियस से ऊपर परिवेश के बिना निरंतर संचालन। यदि परिवेश का तापमान 50 डिग्री सेल्सियस से अधिक है, तो आउटपुट वर्तमान को प्रति 1 डिग्री सेल्सियस 2.5% कम करें या उच्च शक्ति
सामान्य प्रश्न
1. NXS00125-A5H1SSV-A1A2000000 के आयाम और वजन क्या हैं?
ड्राइव 128 मिमी चौड़ाई, 292 मिमी ऊंचाई और 190 मिमी गहराई को 5 किलो के शुद्ध वजन के साथ मापती है। पैकेजिंग सहित सकल शिपिंग वजन 6 किल
2. इस VFD के लिए डिलीवरी नेतृत्व समय क्या है?
मानक नेतृत्व समय कारखाने से 4 से 6 सप्ताह है। वैकल्पिक फील्डबस मॉड्यूल वाली इकाइयों को 8 सप्ताह तक की आवश्यकता हो सकती है। हम तेजी से प्रेषण के लिए सामान्य VACON NXS कॉन्फ़िगरेशन का क्षेत्रीय स्टॉक बनाए रखते हैं।
3. क्या यह उच्च टोक़ एसी ड्राइव तत्काल शिपमेंट के लिए स्टॉक में है?
स्टॉक उपलब्धता विन्यास के आधार पर भिन्न होती है। हम उद्धरण के समय वर्तमान सूची की सत्यापन करते हैं और एक व्यावसायिक दिन के भीतर एक पुष्टि की गई जहाज तिथि प्रदान करते हैं।
4. NXS00125-A5H1SSV-A1A2000000 क्या प्रमाणन रखता है?
इकाई CE, UL, cUL, RCM, EAC, KC, और यूक्रेनी अनुमोदनों को ले जाती है, कम वोल्टेज, विद्युत चुम्बकीय संगतता और सुरक्षा के लिए लागू निर्द
5. NXS00125-A5H1SSV-A1A2000000 की लागत कितनी है?
NXS00125-A5H1SSV-A1A2000000 आम तौर पर विन्यास और मात्रा के आधार पर 1,800 से 2,800 USD तक होता है। विनिमय दरों, टैरिफ और कारखाने समायोजन के कारण कीमतें उतार-चढ़ाव होती हैं। वर्तमान मूल्य निर्धारण और शिपिंग लागत के साथ सटीक उद्धरण के लिए, सीधे बीजिंग झोंगपिंग टेक्नोलॉजी से संपर
6. आप चर आवृत्ति ड्राइव खरीदने के लिए किस भुगतान शर्तों को स्वीकार करते हैं?
हम बैंक वायर ट्रांसफर (टी / टी) और अपरिवर्तनीय क्रेडिट पत्र (एल / सी) स्वीकार करते हैं। स्थापित क्रेडिट इतिहास के साथ योग्य कॉर्पोरेट खातों के लिए, बीजिंग झोंगपिंग टेक्नोलॉजी क्रेडिट
7. मैं NXS00125-A5H1SSV-A1A2000000 को कैसे स्थापित करूं और क्या बढ़ते विकल्प उपलब्ध हैं?
ड्राइव चार फिक्सिंग पॉइंट्स का उपयोग करके एक दीवार या पैनल पर माउंट होती है। स्थापना के लिए मानक इलेक्ट्रिशियन उपकरण से परे कोई विशेष उपकरण की आवश्यकता नहीं होती है। 100 मिमी ऊपर और नीचे, और पक्षों पर 20 मिमी की खाली जगह, पर्याप्त शीतलन वायु प्रवाह सुनिश्चित करती है।
8. इस ड्राइव के लिए वारंटी अवधि और वापसी नीति क्या है?
हम शिपमेंट की तारीख से 12 से 18 महीने की एक मानक निर्माता वारंटी प्रदान करते हैं। वापसी के लिए पूर्व प्राधिकरण की आवश्यकता होती है और पुनर्स्टॉकिंग शर्तों के अधीन होती है। बीजिंग झोंगपिंग टेक्नोलॉजी आरएमए अनुरोधों को संसाधित करती है और 48 व्यावसायिक घंटों के भीतर वापसी शिपिंग प्रलेखन प्रदान करती है।
9. क्या NXS00125-A5H1SSV-A1A2000000 बंद हो गया है या मैं अभी भी इसे ऑर्डर कर सकता हूं?
VACON NXS परिवार बिना किसी बंद सूचना के सक्रिय रहता है। यह मॉडल VACON और अधिकृत वितरकों के माध्यम से स्पेयर पार्ट्स, तकनीकी प्रलेखन और फर्मवेयर अपडेट के साथ पूरी तरह से समर्थित
10. इस सामान्य प्रयोजन वीएफडी को आयात करते समय क्या सीमा शुल्क और आयात शुल्क विचार लागू होते हैं?
चर आवृत्ति ड्राइवों को आमतौर पर HTSUS 8504.40 के तहत वर्गीकृत किया जाता है। शिपमेंट इंकोटर्म्स सीपीटी के तहत या सहमत होने के अन आयात शुल्क, सीमा शुल्क, और लागू वैट या जीएसटी गंतव्य पर खरीदार द्वारा देय हैं। बीजिंग झोंगपिंग टेक्नोलॉजी सभी निर्यात आदेशों के लिए वाणिज्यिक चालान, पैकिंग सूची और मूल प्रमाणपत्र आपूर
