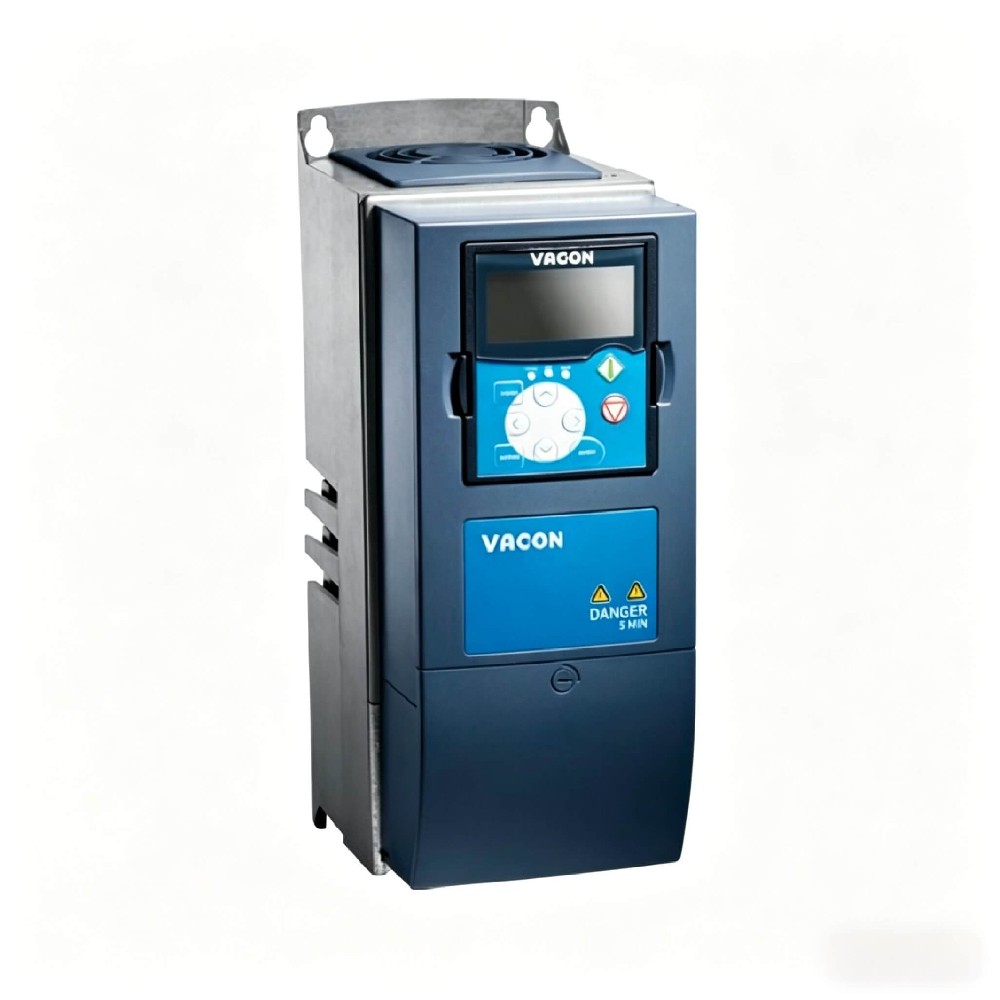

भारी औद्योगिक मोटर नियंत्रण 3 चरण एसी ड्राइव के लिए VACON NXP00165-A2H1SSV-A1A2000000 एयर कूल्ड वेक्टर कंट्रोल ड्राइव

VACON NXP00165-A2H1SSV-A1A2000000 एक 16 एम्पी वेक्टर कंट्रोल ड्राइव है, 380-500 वी प्रेरण और स्थायी चुंबक मोटर्स के लिए एनएक्सपी श्रृंखला से एक दीवार-घुड़सवार 3 च यह एक एकीकृत ब्रेक चॉपर, आईपी 21 / एनईएमए 1 संलग्नक और आईईसी 61800-3 ईएमसी अनुपालन के साथ 5.5-7.5 किलोवाट आउटपुट प्रदान करता है। क्रेन नियंत्रण, घुमावदार, निकालने और भारी शुल्क मिश्रण अनुप्रयोगों के लिए उपयुक्त।

3 चरण एसी ड्राइव क्या है?

एक 3 चरण एसी ड्राइव तीन चरण एसी मेन वोल्टेज को डीसी-लिंक वोल्टेज में सुधार करता है, जो एसी प्रेरण या स्थायी चुंबक मोटर्स की गति और टोक़ को नियंत्रित करने के लिए चर वोल आधुनिक ड्राइव को नियंत्रण एल्गोरिदम (स्केलर, सेंसरलेस वेक्टर, बंद-लूप वेक्टर) द्वारा वर्गीकृत किया जाता है, और उच्च प्रदर्शन वेक्टर

VACON NXP एक उच्च प्रदर्शन वाला एसी ड्राइव प्लेटफॉर्म है जो एकल-मोटर और बहु-मोटर अनुप्रयोगों की मांग के लिए ओपन-लूप और बंद-लूप वेक्टर यह एक मॉड्यूलर हार्डवेयर वास्तुकला के साथ प्रेरण और स्थायी चुंबक मोटर्स का समर्थन करता है जो आई / ओ, फील्डबस और कार्यात्मक सुरक्षा बोर्

मुख्य विनिर्देश

उत्पाद समूह:एनएक्सपी आवृत्ति कनवर्टर

मॉडल कोड:NXP00165-A2H1SSV-A1A2000000

मुख्य वोल्टेज: 380-500 वीएसी (465-800 वीडीसी)

रेटेड आउटपुट वर्तमान: 16 ए

मोटर पावर (भारी शुल्क): 5.5 किलोवाट

मोटर पावर (लाइट ड्यूटी): 7.5 किलोवाट

इनपुट चरण: 3-चरण

संलग्नक रेटिंग: IP21 / NEMA प्रकार 1

ईएमसी उत्सर्जन स्तर: आईईसी 61800-3, श्रेणी सी 2

एकीकृत ब्रेक चॉपर: हाँ

नियंत्रण कीपैड: अल्फा-संख्यात्मक प्रदर्शन

विकल्प स्लॉट ए: 6DI, DO, 2AI, 1AO, + 10Vr, + 24V

विकल्प स्लॉट बी: 2RO (NO / NC)

विकल्प स्लॉट सी: कोई बोर्ड नहीं

विकल्प स्लॉट डी: कोई बोर्ड नहीं

विकल्प स्लॉट ई: कोई बोर्ड नहीं

फ्रेम का आकार:05

शुद्ध वजन: 8.1 किलो

सकल वजन: 9.1 किलो

ऑपरेटिंग तापमान रेंज: 0 डिग्री सेल्सियस से + 40 डिग्री सेल्सियस (+ 40 डिग्री सेल्सियस से ऊपर डेरेटिंग)

बढ़ते प्रकार: दीवार पर घुड़सवार

शीतलन विधि: ईयू 2015 इकोडिजाइन निर्देश के अनुरूप डीसी प्रशंसकों के साथ एयर-कूल्ड

विस्तार स्लॉट की संख्या: 5 (स्लॉट ए-ई)

तकनीकी हाइलाइट्स

बंद-लूप वेक्टर नियंत्रण 0.01% (एन्कोडर-निर्भर) से नीचे गति त्रुटि प्राप्त करता है। एनएक्सपी प्रतिक्रिया के साथ और बिना गतिशील वेक्टर नियंत्रण लागू करता है, शून्य गति से पूर्ण टोक़ प्रदान करता है और क्रेन लिफ्ट और एक्सट्रूज़न नियं

एकीकृत ब्रेक चॉपर एक बाहरी ब्रेकिंग इकाई की आवश्यकता को समाप्त करता है। आंतरिक हल्का सीधे पुनर्जन्मात्मक ऊर्जा अपव्यय को संभालता है, लगातार मंदी, कम करने या ओवरहॉलिंग लोड शामिल अनुप्रयोगों के लिए पैनल स्थान

पांच प्लग-इन विस्तार स्लॉट मॉड्यूलर अनुकूलन को सक्षम करते हैं। उपयोगकर्ता अतिरिक्त आई / ओ बोर्ड, फील्डबस इंटरफ़ेस (प्रोफिबस, प्रोफिनेट, ईथरनेट / आईपी, मोडबस टीसीपी) या कार्यात्मक सुरक्षा बोर्ड स्थापित करते हैं, बिना स

लेपित सर्किट बोर्ड कठोर वातावरण में सेवा जीवन का विस्तार करते हैं। सभी पीसीबी मानक के रूप में अनुरूप कोटिंग की विशेषता रखते हैं, जो चालक धूल, हवाई नमी और हल्के रासायनिक वाष्पों के खिलाफ सुरक यह डिजाइन निर्णय प्रश्न को संबोधित करता हैः क्या VACON NXP ड्राइव धूल वाले सीमेंट संयंत्रों या उच्च आर्द्रता वाले कपड़ा मिलों में जीवित रह सकते हैं -

वैश्विक तैनाती के लिए बहु-भाषा फर्मवेयर समर्थन। फर्मवेयर भाषा पैकेज में यूके अंग्रेजी, फ्रेंच, इतालवी, स्पेनिश और पुर्तगाली शामिल हैं, जिससे पश्चिमी यूरोपीय बाजार

अनुप्रयोग

क्रेन और लिफ्ट नियंत्रण: पूर्ण भार धारण क्षमता के साथ शून्य गति पर बंद-लूप वेक्टर टोक़ नियंत्रण भार को ओवरहॉल करने के लिए यांत्र यांत्रिक ब्रेक रिलीज से पहले टोक़ साबित होता है, शुरुआत पर लोड ड्रॉप को रोकता है।

घुमावदार और अनवाइंडिंग मशीनरी: एन्कोडर प्रतिक्रिया के साथ सटीक टोक़ विनियमन कागज, फिल्म और कपड़ा प्रसंस्करण लाइनों में व्यास परि 0.01% गति सटीकता तनाव भिन्नता से सामग्री अपशिष्ट को कम से कम करती है।

पेंच और पिस्टन एक्सट्रूडर: उच्च प्रारंभिक टोक़ (एनएक्सपी श्रृंखला रेटिंग प्रति 200% अधिभार क्षमता) ठंडे बहुलक सामग्री के उच्च ब्र बंद-लूप नियंत्रण मरने पर दबाव उतार-चढ़ाव की परवाह किए बिना स्थिर थ्रूपुट को बनाए रखता है।

भारी शुल्क मिक्सर और केन्द्रापसारक: 200% ओवरलोड क्षमता बैच मिश्रण चक्रों के दौरान प्रक्रिया चिपचिपापन चरम्परों को संभालत एकीकृत ब्रेक चॉपर डीसी-बस ओवरवोल्टेज पर ट्रिपिंग किए बिना उच्च-जड़ता भार की तेजी से नियंत्रित मंदगी प्रदान

कई कन्वेयरों का सिंक्रनाइज़ेशन: ड्राइवसिंक कार्यक्षमता कई एनएक्सपी ड्राइवों में गति और कोण सिंक्रनाइज़ेशन के साथ मास्टर-फॉलोअर कॉन्फ़िगरेशन को सक्षम करती

परीक्षण स्टैंड और डायनामोमीटर: पूर्ण चार-चतुर्थ संचालन मोटर परीक्षण, गियरबॉक्स धीरज परीक्षण और उच्च गतिशील प्रतिक्रिया की आवश्यकता वाले इंजन सि

चयन मार्गदर्शन

उपयुक्त अनुप्रयोग:

0.01% या बेहतर की गति सटीकता आवश्यकताओं के साथ बंद-लूप वेक्टर प्रदर्शन की आवश्यकता होने वाली प्रक्रियाएं, जैसे कि सटीक घुमावदार,

स्थापनाएं जहां एक एकीकृत ब्रेक चॉपर एक बाहरी ब्रेकिंग इकाई की आवश्यकता को समाप्त करता है, पैनल पदचिह्न और घटक गिनती को कम करत

हवाई धूल, नमी, या हल्के रासायनिक जोखिम वाले वातावरण जहां अनुरूप लेपित बोर्ड विस्तारित सेवा जीवन प्रदान करते हैं

के लिए अनुशंसित नहीं:

मूल पंप, पंखा, या सरल कन्वेयर अनुप्रयोग जिन्हें केवल स्केलर या सेंसरलेस वेक्टर नियंत्रण की आवश्यकता होती है। इसके बजाय VACON NXS श्रृंखला का चयन करें - समान पावर रेटिंग्स (जैसे, NXS00165), एक ही फ्रेम आकार, कम लागत और चर-टोक़ और सरल स्थिर-टोक़ अनुप्रयोगों के लिए पर्या

उच्च-आईपी वॉशडाउन वातावरण जिसमें आईपी 54 या आईपी 66 संलग्नकों की आवश्यकता होती है। यह IP21 इकाई इनडोर कंट्रोल पैनल माउंटिंग के लिए है। नली-नीचे या आउटडोर अनुप्रयोगों के लिए, कम से कम IP54 संलग्नक रेटिंग के साथ एक VACON NXP मॉडल का चयन करें।

5.5 किलोवाट (भारी शुल्क) से अधिक बिजली की आवश्यकताएं। यह फ्रेम आकार 05 इकाई 16 ए नाममात्र आउटपुट तक सीमित है। उच्च शक्ति वाली मोटर्स के लिए, मोटर पूर्ण भार एम्पेरेज से मेल खाने वाले एक बड़े एनएक्सपी फ्रेम आकार का चयन कर

सामान्य प्रश्न

1. VACON NXP00165-A2H1SSV-A1A2000000 के लिए नेतृत्व समय और वितरण समय क्या है?

मानक निर्माता नेतृत्व समय 5 सप्ताह है। स्थानीय सूची के साथ अधिकृत वितरक 2 से 5 व्यावसायिक दिनों के भीतर जहाज कर सकते हैं।

2. क्या NXP00165-A2H1SSV-A1A2000000 स्टॉक में है और उपलब्ध है?

हम त्वरित पूर्ति के लिए बीजिंग झोंगपिंग टेक्नोलॉजी में वैकन एनएक्सपी ड्राइव की सूची बनाए रखते हैं। उपलब्ध स्टॉक स्तर क्षेत्र और वितरण चैनल के आधार पर भिन्न होते हैं।

3. NXP00165-A2H1SSV-A1A2000000 क्या प्रमाणन और अनुमोदन रखता है?

ड्राइव CE, UL, cULus, RCM (ऑस्ट्रेलिया / NZ), EAC (यूरेशियन आर्थिक संघ), यूक्रेनी और कोरियाई (KC) अनुमोदनों को ले जाता है। यह दूसरे वातावरण (श्रेणी सी 2) के लिए आईईसी 61800-3 ईएमसी आवश्यकताओं को पूरा करता है। इस मॉडल में कोई समुद्री प्रकार अनुमोदन शामिल नहीं है।

4. VACON NXP और VACON NXS ड्राइव के बीच क्या अंतर है?

एनएक्सपी श्रृंखला 0.01% (एन्कोडर-निर्भर), 200% ओवरलोड क्षमता और सिंक्रनाइज़ेशन क्षमताओं से नीचे गति त्रुटि के साथ बंद-लूप वेक्टर एनएक्सएस श्रृंखला कम लागत पर पंप, प्रशंसक और कन्वेयर जैसे सामान्य प्रयोजनों के लिए सेंसरलेस वेक्टर नियंत्रण प्रदान करती है। दोनों श्रृंखलाओं में एक ही मॉड्यूलर हार्डवेयर प्लेटफॉर्म और विस्तार विकल्प हैं।

5. NXP00165-A2H1SSV-A1A2000000 की लागत कितनी है? मूल्य सीमा क्या है?

VACON NXP00165 आमतौर पर मात्रा और वितरण चैनल के आधार पर प्रति इकाई 3,000 से 5,500 USD तक होता है। विनिमय दरों, टैरिफ और कारखाने समायोजन के कारण कीमतें उतार-चढ़ाव होती हैं। वर्तमान मूल्य निर्धारण और शिपिंग लागत के साथ सटीक उद्धरण के लिए, सीधे बीजिंग झोंगपिंग टेक्नोलॉजी से संपर

6. NXP00165-A2H1SSV-A1A2000000 का वजन और आयाम क्या हैं?

शुद्ध वजन 8.1 किलो है, और पैकेजिंग सहित सकल वजन 9.1 किलो है। यह इकाई एक फ्रेम 05 दीवार-घुड़सवार ड्राइव है। विस्तृत आयामी चित्र VACON NXP स्थापना मैनुअल में पाए जाते हैं।

7. आप किस भुगतान शर्तों और वारंटी की पेशकश करते हैं?

हम बैंक वायर ट्रांसफर (टी / टी) स्वीकार करते हैं और शिपमेंट की तारीख से मानक 12 महीने की कारखाने की वारंटी प्रदान करते हैं। एक वैकल्पिक फैक्टरी कॉन्फ़िगरेशन आइटम के रूप में 18 महीने की विस्तारित वारंटी उपलब्ध है।

8. मैं NXP00165-A2H1SSV-A1A2000000 को कैसे स्थापित करूं और क्या संलग्नक बढ़ता है?

ड्राइव IP21-रेटेड बाड़े के अंदर दीवार-घुड़सवार है। स्थापना के लिए पर्याप्त वेंटिलेशन क्लियरेंस (उपयोगकर्ता मैनुअल के अनुसार इकाई के ऊपर और नीचे न्यूनतम 200 मिमी) और 0 डिग्री सेल्सियस स हटाने योग्य नाली प्लेट मानक विन्यास के अनुसार इंच-पैटर्न नाली फिटिंग स्वीकार करती है।

9. वापसी नीति क्या है और मैं VACON NXP ड्राइव कैसे वापस करूं?

रिटर्न के लिए मूल खरीद आदेश संख्या के साथ पूर्व प्राधिकरण की आवश्यकता होती है। बीजिंग झोंगपिंग टेक्नोलॉजी प्राप्ति के 2 कार्य दिवसों के भीतर आरएमए अनुरोधों को संसाधित करती है। पूर्ण क्रेडिट के लिए अर्हता प्राप्त करने के लिए सभी सामानों और मैनुअलों के साथ ड्राइवों को मूल पैकेजिंग में व

10. NXP00165-A2H1SSV-A1A2000000 आयात करते समय क्या शुल्क, सीमा शुल्क और HTSUS वर्गीकरण लागू होता है?

आवृत्ति कनवर्टर्स के लिए एचटीएसयूएस कोड 8504.40.4000 है और ईसीसीएन वर्गीकरण ईएआर99 है। अंतर्राष्ट्रीय शिपमेंट इंकोटर्म्स 2020 सीपीटी (कैरिज पेड टू) के तहत भेजे जाते हैं, शुल्क, स बीजिंग झोंगपिंग टेक्नोलॉजी सभी निर्यात आदेशों पर सीमा शुल्क निकासी के लिए आवश्यक वाणिज्यिक चालान और पैकिं

इस लेख में कवर किए गए एनएक्सपी 00165 के अलावा, हम पूर्ण एनएक्सपी 380-500 वी 3-चरण एसी ड्राइव रेंज की आपूर्ति करते हैं जो 1.1 किलोवाट से 160 किलोवाट (हल्के अधिभार) और 0.75 किलोवाट से 132 किलोवाट (भारी अधिभार) तक फैलती है, 3.3 ए से 300 ए तक निरंतर आउटपुट धाराओ इस सीमा के भीतर उपलब्ध मॉडल कोड में शामिल हैंः

एनएक्सपी00035-A2H1SSV-A1A2000000

एनएक्सपी00045-A2H1SSV-A1A2000000

एनएक्सपी00055-A2H1SSV-A1A2000000

एनएक्सपी00075-A2H1SSV-A1A2000000

एनएक्सपी00095-A2H1SSV-A1A2000000

एनएक्सपी 00125-A2H1SSV-A1A2000000

एनएक्सपी 00165-A2H1SSV-A1A2000000

एनएक्सपी 00225-A2H1SSV-A1A2000000

एनएक्सपी 00315-A2H1SSV-A1A2000000

एनएक्सपी 00385-A2H1SSV-A1A2000000

एनएक्सपी 00455-A2H1SSV-A1A2000000

एनएक्सपी 00615-A2H1SSV-A1A2000000

एनएक्सपी 00725-A2H0SSV-A1A2000000

एनएक्सपी 00875-A2H0SSV-A1A2000000

एनएक्सपी01055-A2H0SSV-A1A2000000

एनएक्सपी 01405-A2H0SSV-A1A2000000

एनएक्सपी 01685-A2H0SSV-A1A2000000

एनएक्सपी02055-A2H0SSV-A1A2000000

डाउनलोड करें: NXP02615-A2H0SSG-A1A2000000.pdf

एनएक्सपी03005-A2H0SSG-A1A2000000

यह विस्तारित लाइनअप
