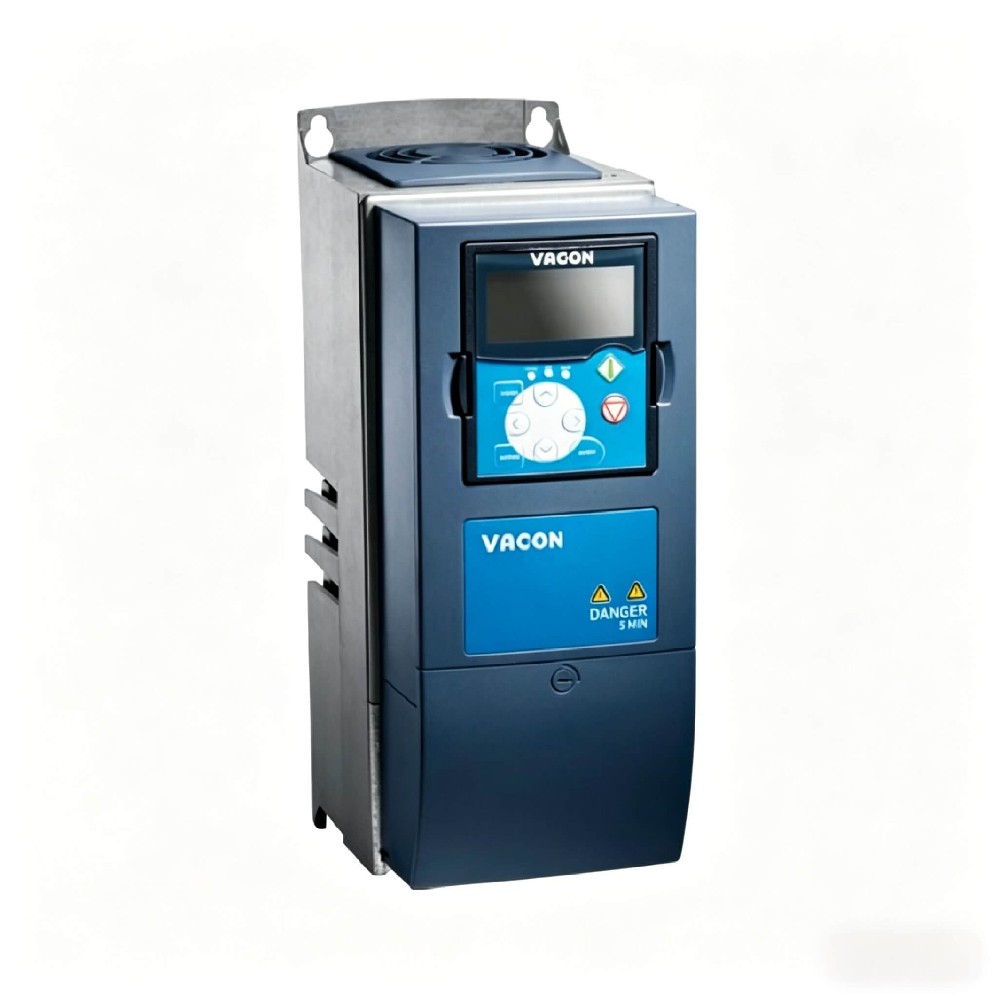

VACON NXP00045-A5H1SSV-A1A2000000 22kW 3-चरण एसी उच्च प्रदर्शन वेक्टर ड्राइव - IP54 चर गति VFD इन्वर्टर

VACON NXP00045-A5H1SSV-A1A2000000 VACON NXP श्रृंखला के भीतर एक 22kW VFD इन्वर्टर और एक उच्च प्रदर्शन वेक्टर ड्राइव है। 45 ए रेटेड करंट और 46 ए क्षमता के साथ 380-500 वीएसी पर काम करता है, यह प्रेरण और स्थायी चुंबक मोटर्स के लिए सटीक खुला-और बंद-लूप नियंत्रण प्रदान मांग वाले औद्योगिक वातावरण में क्रेन, वाइंडर, एक्सट्रूडर और भारी शुल्क पंपों के लिए उपयुक्त।

उच्च प्रदर्शन वेक्टर ड्राइव क्या है?

एक उच्च प्रदर्शन वेक्टर ड्राइव एक एसी चर आवृत्ति ड्राइव (वीएफडी) है जो उच्च परिशुद्धता और गतिशील प्रतिक्रिया के साथ मोटर गति और टोक़ यह स्वतंत्र रूप से चुंबकीकरण और टोक़-उत्पादन वर्तमान घटकों को नियंत्रित करता है, यहां तक ​​कि शून्य गति पर भी पूर्ण रेटेड टो सामान्य नियंत्रण मोड में ओपन-लूप (सेंसरलेस) वेक्टर नियंत्रण और सटीक स्थिति या गति विनियमन की आवश्यकता वाले अनुप्रयोगों के लिए एन्क

VACON NXP श्रृंखला मजबूत और गतिशील प्रदर्शन के लिए इंजीनियर किए गए एक प्रीमियम एयर-कूल्ड वेक्टर ड्राइव प्लेटफॉर NXP00045-A5H1SSV-A1A2000000 प्रेरण और स्थायी चुंबक (PM) मोटर्स दोनों के साथ-साथ उच्च प्रदर्शन बहु-मोटर प्रणालियों के लिए गियरलेस ड्राइव अनुप्रयोगों और सिंक्रनाइ I/O, फील्डबस और कार्यात्मक सुरक्षा बोर्डों के लिए पांच एकीकृत विस्तार स्लॉट के साथ, ड्राइव अतिरिक्त बाहरी मॉड्यूल की आवश्

मुख्य विनिर्देश

पावर रेटिंग: 22 किलोवाट / 30 एचपी

वर्तमान रेटेड: 45 ए

अधिकतम भार वर्तमान (आईएल): 46 ए

आपूर्ति वोल्टेज: 380-500 वीएसी, 3-चरण (465-800 वीडीसी डीसी बस)

इनपुट आवृत्ति: 50/60 हर्ट्ज (± 5%)

आउटपुट आवृत्ति: 0-320 हर्ट्ज

ओवरलोड क्षमता: 60 सेकंड के लिए 110% (प्रति 1 मिनट)

ओवरलोड क्षमता: 2 सेकंड के लिए 150% (अधिकतम हर 10 सेकंड)

शुरू टोक़: 200% रेटेड टोक़्

संलग्नक सुरक्षा रेटिंग: IP54 / NEMA12

ईएमसी उत्सर्जन स्तर: श्रेणी सी 1 प्रति आईईसी / एन 61800-3 + ए 1

फ्रेम का आकार:FR06

आयाम (डब्ल्यू एक्स एच एक्स डी): 195 मिमी एक्स 591 मिमी एक्स 237 मिमी

वजन: 18.5 किलो

नियंत्रण कीपैड: अल्फान्यूमेरिक डिस्प्ले (ए-विकल्प)

ब्रेक चॉपर: एकीकृत (मानक)

नियंत्रण विधि: वी / एफ, ओपन-लूप वेक्टर, क्लोज्ड-लूप वेक्टर (एन्कोडर प्रतिक्रिया के साथ)

मोटर प्रकार समर्थित: प्रेरण मोटर्स, स्थायी चुंबक (पीएम) मोटर्स

विस्तार स्लॉट की संख्या: 5 (स्लॉट ए, बी, सी, डी, ई)

स्लॉट ए: 6 एक्स डिजिटल इनपुट, 1 एक्स डिजिटल आउटपुट, 2 एक्स एनालॉग इनपुट, 1 एक्स एनालॉग आउटपुट, + 10 वी संदर्भ, + 24 वी सहायक

स्लॉट बी: 2 एक्स रिले आउटपुट (NO / NC)

स्लॉट सी: कोई बोर्ड फिट नहीं

स्लॉट डी: कोई बोर्ड फिट नहीं

स्लॉट ई: कोई बोर्ड फिट नहीं

फील्डबस संचार: RS485 (मॉडबस आरटीयू) मानक

ऑपरेटिंग तापमान रेंज: -10 डिग्री सेल्सियस से + 40 डिग्री सेल्सियस

भंडारण तापमान रेंज: -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस

शीतलन विधि: डीसी प्रशंसकों के साथ एयर-कूल्ड (ErP2015 इकोडिजाइन निर्देश के अनुरूप)

सर्किट बोर्ड सुरक्षा: धूल और नमी प्रतिरोध के लिए लेपित (वार्निश) पीसीबी

डीसी लिंक चोक: एकीकृत (चोक के साथ 6-पल्स)

अनुपालन: आईईसी / एन 61800-3, सीई अनुमोदित, यूएल अनुमोदित, आरसीएम अनुमोदित, केसी अनुमोदित, ईएसी अनुमोदित

त्वरण समय: 0 से 3,000 सेकंड (प्रोग्राम योग्य)

विघटना समय: 0 से 3,000 सेकंड (प्रोग्राम योग्य)

तकनीकी हाइलाइट्स

VACON NXP00045 भारी भार की परिस्थितियों में ब्रेकअप टॉर्क की आवश्यकता वाले अनुप्रयोगों के लिए शून्य गति पर 200% प्रारंभिक यह स्टार्टअप

एकीकृत डीसी लिंक चोक बाहरी लाइन रिएक्टर के बिना मुख्य हार्मोनिक विकृति को कम करता है। चोक डिजाइन के साथ 6-पल्स रेक्टिफायर मानक 6-पल्स वीएफडी की तुलना में कुल हार्मोनिक वर्तमान विकृति (THDi) को काफी कम करता है, उपयोगकर्ताओं को बाहरी फ़िल्टरिंग या बहु-पल्स सम

लेपित मुद्रित सर्किट बोर्ड कठोर वातावरण में सेवा जीवन का विस्तार करते हैं। सभी पीसीबी को वी-विकल्प विनिर्देश (वार्निश बोर्ड) के अनुसार अनुरूप कोटिंग प्राप्त होती है, जो धूल, नमी और हल्के रासायनिक ज यह उपचार घटक जीवनकाल को बढ़ाता है और उन वातावरणों में विफलता दरों को कम करता है जहां संघनता या हवाई दूषित पदार्थ मौजूद हैं, विशेष रूप से खाद्य और प

पांच एकीकृत विस्तार स्लॉट बाहरी I/O मॉड्यूल को समाप्त करते हैं। स्लॉट ए से ई तक अतिरिक्त आई / ओ बोर्ड, फील्डबस एडाप्टर (प्रोफिनेट, ईथरनेट / आईपी, ईथरकैट, सीएएनओपेन) और कार्यात्मक सुरक्षा बोर्डों को समायोजित करते ह यह मॉड्यूलर

एकीकृत ब्रेक चॉपर बाहरी डीसी ड्राइव घटकों के बिना गतिशील ब्रेकिंग का समर्थन करता है। अंतर्निहित हॉक्पर डीसी बस से अतिरिक्त पुनर्जन्मात्मक ऊर्जा को एक बाहरी ब्रेक प्रतिरोधक में स्विच करता है, जिससे उच्च-जड़ता भार क लगातार या निरंतर ब्रेकिंग वाले अनुप्रयोगों के लिए, उचित आकार के ब्रेक प्रतिरोधक को जोड़ने से ड्राइव डीसी बस ओवरवोल्टेज पर ट्रिपिंग के

एन्कोडर प्रतिक्रिया के साथ और बिना गतिशील वेक्टर नियंत्रण एक व्यापक प्रदर्शन स्पेक्ट्रम के लिए अनुकू सेंसरलेस वेक्टर मोड में, ड्राइव रेटेड गति के ± 0.5% के भीतर गति सटीकता बनाए रखती है। एन्कोडर प्रतिक्रिया के साथ, बंद-लूप वेक्टर मोड ± 0.01% के भीतर गति नियंत्रण सटीकता और स्टॉल पर पूर्ण रेटेड टोक़ प्राप्त करता है, मुद्रण में पंजीकरण नियंत्रण, रूपांतरण लाइन

अनुप्रयोग

क्रेन और लिफ्ट कंट्रोल: 200% स्टार्टिंग टॉर्क स्थिर ब्रेकअप लोड को संभालता है, जबकि अभिन्न ब्रेक चॉपर यांत्रिक ब्रेक पहनने क एनएक्सपी पूर्ण लिफ्टिंग ड्यूटी चक्र के माध्यम से भार को नियंत्रित करता है, जिसमें लिफ्ट-ऑफ पर टोक़ साबित करना और स्थिति

वाइंडर्स और अनवाइंडर्स: बंद-लूप वेक्टर नियंत्रण कागज, फिल्म और पन्नी परिवर्तन अनुप्रयोगों में रील व्यास में परिवर्तन के रूप में न 0320 हर्ट्ज आउटपुट आवृत्ति सीमा कम गति वाले थ्रेडिंग और उच्च गति वाले घुमावदार संचालन दोनों का समर्थन करती है, जबकि ड्राइव-टू-ड्राइव

स्थायी चुंबक मोटर्स के साथ भारी शुल्क पंप: ड्राइव 380-500 वी पर 22 किलोवाट तक के पीएम मोटर्स को नियंत्रित करती है, जिससे पीएम मोटर प्रौद्योगिक आंशिक भार संचालन पर प्रेरण मोटर और वीएफडी पैकेज की तुलना में सिस्टम दक्षता आमतौर पर 5-10% से सुधार करती है।

एक्सट्रूडर और मिक्सर: 60 सेकंड के लिए 110% ओवरलोड क्षमता और सेंसरलेस वेक्टर नियंत्रण स्क्रू एक्सट्रूडर और बैच मिक्सर की उतार-चढ़ाव वाले टोक ड्राइव अचानक सामग्री चिपचिपापन परिवर्तनों के तहत गति विनियमन बनाए रखती है, उत्पाद असंगति और मोटर स्टॉल घटनाओं को कम करती है। 50 हर्ट्ज डिफ़ॉल्ट मोटर आवृत्ति सेटिंग अतिरिक्त पैरामीटर परिवर्तन के बिना मानक यूरोपीय मोटर नेमप्ले

मशीन टूल स्पिंडल ड्राइव: 320 हर्ट्ज तक की आउटपुट आवृत्ति सीएनसी मशीनिंग केंद्रों में उच्च गति वाले मोटर स्पिंडल का समर्थ ड्राइव को एक अल्फान्यूमेरिक कीपैड के माध्यम से प्रोग्राम किया जाता है और सीएनसी नियंत्रकों और संयंत्र स्तरीय एससीएड

लिफ्ट और एस्केलेटर: एनएक्सपी ड्राइव गियर और गियरलेस लिफ्ट कर्षण मशीनों के लिए प्रत्यक्ष टोक़ नियंत्रण प्रदान करते हैं। ओपन-लूप कंट्रोल मोड मानक यात्री लिफ्ट अनुप्रयोगों का समर्थन करता है, जबकि एक एन्कोडर के साथ बंद-लूप ऑपरेशन प्रत्येक मंजिल पर लैंडिंग पर ± 3 म

चयन मार्गदर्शन

उपयुक्त अनुप्रयोग:

दीवार पर घुड़सवार स्थापना के लिए आईपी 54 / एनईएमए 12 पर्यावरण संरक्षण के साथ 22 किलोवाट (30 एचपी) 380-500 वीएसी तीन चरण इनपुट वीएफडी क

उच्च प्रारंभिक टोक़ आवश्यकताओं (200% तक) या उच्च जड़ता भार के साथ अनुप्रयोग जो एन्कोडर प्रतिक्रिया के साथ बंद-लूप वेक्

हवाई धूल या नमी वाले वातावरण जहां अनुरूप लेपित पीसीबी रखरखाव को कम करते हैं और सेवा अंतराल का विस्तार करते हैं

बाहरी चॉपर मॉड्यूल के बिना गतिशील ब्रेकिंग के लिए एकीकृत ब्रेक चॉपर कार्यक्षमता की आवश्यकता वाली मशीनरी

विस्तार स्लॉट के माध्यम से तेजी से ड्राइव-टू-ड्राइव संचार और फील्डबस कनेक्टिविटी की आवश्यकता होने व

के लिए अनुशंसित नहीं:

एकल चरण इनपुट बिजली की आपूर्ति। इस वीएफडी के लिए तीन चरण 380-500 वीएसी इनपुट की आवश्यकता होती है। एकल-चरण स्थापनाओं के लिए, आवश्यक बिजली रेटिंग तक एकल-चरण इनपुट क्षमता वाले वैकल्पिक वीएलटी या वैकन श्रृंखला ड्राइव के लिए डैन

पूरक संलग्नक के बिना स्थायी रूप से नम या आउटडोर स्थापनाएं। जबकि IP54/NEMA12 धूल और स्प्लैशिंग पानी के खिलाफ सुरक्षा प्रदान करता है, बारिश, बर्फ या दबाव वाले वॉशडाउन के लिए निरंतर संपर्क में उचित रूप से रेटेड संलग्नक के भीतर ड्राइव को घ

1,000 मीटर से अधिक ऊंचाई पर काम करना बिना किसी डेरेटिंग के। आईईसी 61800-2 डेरेटिंग दिशानिर्देशों के अनुसार, आउटपुट वर्तमान को 1,000 मीटर से ऊपर 100 मीटर प्रति 1% कम किया जाना चाहिए। 2,000 मीटर से ऊपर स्थापना के लिए, क्र

सामान्य प्रश्न

1. VACON NXP00045-A5H1SSV-A1A2000000 के आयाम और वजन क्या हैं?

VACON NXP00045-A5H1SSV-A1A2000000 चौड़ाई में 195 मिमी, ऊंचाई में 591 मिमी, और गहराई में 237 मिमी मापता है। इसका शुद्ध वजन 18.5 किलो है।

2. क्या NXP00045-A5H1SSV-A1A2000000 स्टॉक में है और इसकी उपलब्धता क्या है?

इस कॉन्फ़िगर किए गए मॉडल के लिए इन्वेंट्री स्तर क्षेत्र के अनुसार भिन्न होते हैं। फ्रेम आकार FR06 मंच व्यापक रूप से वितरित है; वर्तमान स्टॉक की पुष्टि करने के लिए अपने स्थानीय VACON वितरक या बीजिंग Zhongping Technology से संपर्क करें। मानक मॉडल संस्करण आमतौर पर 5 से 10 व्यावसायिक दिनों के भीतर क्षेत्रीय वितरण केंद्रों से जहाज करते हैं।

3. एक VACON NXP 22kW ड्राइव की कीमत क्या है?

VACON NXP 22 kW ड्राइव के लिए सूची मूल्य आमतौर पर विशिष्ट विन्यास, चयनित विकल्प बोर्ड और क्षेत्रीय टैरिफ के आधार पर 5,500 से 8,500 USD तक हो विनिमय दरों, कच्चे माल की लागत और कारखाने के समायोजन के कारण कीमतें उतार-चढ़ाव होती हैं। शिपिंग और किसी भी लागू शुल्क सहित सटीक उद्धरण के लिए, सीधे बीजिंग झोंगपिंग टेक्नोलॉजी से संपर्क करें।

4. VACON NXP ड्राइव के लिए डिलीवरी समय या नेतृत्व समय क्या है?

कॉन्फ़िगर किए गए एनएक्सपी ड्राइव के लिए मानक नेतृत्व समय वैकन कारखाने से 4 से 6 सप्ताह है। स्टॉक मानक विन्यास यूरोप, उत्तरी अमेरिका और एशिया-प्रशांत में क्षेत्रीय वितरण केंद्रों से 5 से 10 व्यावसायिक दिन

5. क्या ईएमसी अनुपालन NXP00045-A5H1SSV-A1A2000000 पूरा करता है?

यह मॉडल आईईसी / एन 61800-3 + ए 1 के अनुसार ईएमसी उत्सर्जन श्रेणी सी 1 का अनुपालन करता है, पहले वातावरण (आवासीय) के लिए 1000 वी से कम नाममात्र वोल्ट सीई, यूएल और आरसीएम अनुमोदन औद्योगिक और आवासीय स्थापनाओं के लिए आयोजित और विकिरण उत्सर्जन आवश्यकताओं को संचयी रूप से सं श्रेणी C2 या C3 की आवश्यकता वाली स्थापनाओं के लिए, एक बाहरी ईएमसी फ़िल्टर के साथ ड्राइव स्थापित करें और स्थापना मैनुअल म

6. क्या NXP00045-A5H1SSV-A1A2000000 में ब्रेक चॉपर और ब्रेकिंग इकाई शामिल है?

ड्राइव में मानक के रूप में एक एकीकृत ब्रेक चॉपर शामिल है, जिसे मॉडल कोड के ब्रेक चॉपर क्षेत्र में "1" अंक द्वारा पहचा हॉक्पर डीसी बस से एक बाहरी ब्रेक प्रतिरोधक में अतिरिक्त पुनर्जीवित ऊर्जा को स्विच करता है। उपयोगकर्ताओं को मंदी शुल्क चक्र और शिखर ब्रेकिंग शक्ति आवश्यकताओं के आधार पर ब्रेक प्रतिरोधक को अलग से आकार और खरीदना च

7. NXP00045-A5H1SSV के लिए वापसी नीति और वारंटी क्या है?

VACON से मानक वारंटी 12 महीने है और + WT01 वारंटी एक्सटेंशन कोड के तहत 18 महीने तक बढ़ाने का विकल्प है। बीजिंग झोंगपिंग टेक्नोलॉजी वारंटी अवधि के भीतर विनिर्माण दोषों के लिए रिटर्न का समर्थन करती है; सभी रिटर्न को पूर्व प्राधिकरण और अनुरोध के 48 व्यावसायिक घंटों के भीतर जारी आरएमए नंबर की आवश्यकता होती है।

8. VACON NXP00045 खरीदते समय आप किस भुगतान शर्तों को स्वीकार करते हैं?

हम योग्य लेनदेन के लिए बैंक वायर ट्रांसफर (टी / टी), प्रमुख क्रेडिट कार्ड और क्रेडिट पत्र स्वीकार करते हैं। अनुमोदित कॉर्पोरेट खातों के लिए, बीजिंग झोंगपिंग टेक्नोलॉजी क्रेडिट मूल्यांकन के बाद शुद्ध

9. क्या VACON NXP00045-A5H1SSV-A1A2000000 सेंसरलेस वेक्टर मोड में स्थायी चुंबक मोटर्स संचालित कर सकता है?

हाँ। एनएक्सपी प्लेटफॉर्म ओपन-लूप वेक्टर (सेंसरलेस) और बंद-लूप वेक्टर (एन्कोडर प्रतिक्रिया के साथ) नियंत्रण मोड का उपयोग करके प्रेरण और स्थ पीएम मोटर ऑपरेशन के लिए मोटर स्टेटर प्रतिरोध और बैक-ईएमएफ स्थिरांक की पहचान करने के लिए एक ऑटोट्यूनिंग प्रक्रिया की आवश्यकता होत

10. लंबी मोटर केबल चलाने वाले अनुप्रयोगों के लिए VACON NXP और एक मोटर के बीच केबल की अनुमति कितनी देर तक है?

अनशील्ड केबल के लिए अधिकतम मोटर केबल लंबाई 300 मीटर है और शील्ड केबल के लिए 150 मीटर है जब ड्राइव ईएमसी श्रेणी सी 1 को पूरा करती है। यदि केबल रन मोटर इन्सुलेशन तनाव और ईएमआई को कम करने के लिए 100 म फ़िल्टर आकार और अनुप्रयोग समर्थन के लिए बीजिंग झोंगपिंग टेक्नोलॉजी से संपर्क करें।

विशेष रूप से NXP00045-A5H1SSV-A1A2000000 के अलावा, VACON NXP एयर-कूल्ड श्रृंखला कम ओवरलोड ड्यूटी में 1.1 किलोवाट से 160 किलोवाट और उच्च ओवरलोड ड्यूटी में 0.75 किलोवाट से 132 किलोवाट तक की बिजली सीमा को फैलाती है, 3.3 ए से 300 ए और 2.2 ए से 245 ए तक की संबंधित निर

एनएक्सपी 00035-A5H1SSV-A1A2000000, एनएक्सपी 00045-A5H1SSV-A1A2000000

एनएक्सपी 00055-A5H1SSV-A1A2000000, एनएक्सपी 00075-A5H1SSV-A1A2000000

NXP00095-A5H1SSV-A1A2000000, NXP00125-A5H1SSV-A1A2000000

NXP00165-A5H1SSV-A1A2000000, NXP00225-A5H1SSV-A1A2000000

एनएक्सपी 00315-A5H1SSV-A1A2000000, एनएक्सपी 00385-A5H1SSV-A1A2000000

एनएक्सपी 00455-A5H1SSV-A1A2000000, एनएक्सपी 00615-A5H1SSV-A1A2000000

NXP00725-A5H0SSV-A1A2000000, NXP00875-A5H0SSV-A1A2000000

एनएक्सपी 01055-A5H0SSV-A1A2000000, एनएक्सपी 01405-A5H0SSV-A1A2000000

एनएक्सपी 01685-A5H0SSV-A1A2000000, एनएक्सपी 02055-A5H0SSV-A1A2000000

NXP02615-A5H0SSG-A1A2000000, NXP03005-A5H0SSG-A1A2000000

किसी भी विशिष्ट मॉडल पर विस्तृत विनिर्देशों के लिए बीजिंग झोंगपिंग टेक्नोलॉजी से संपर्क
