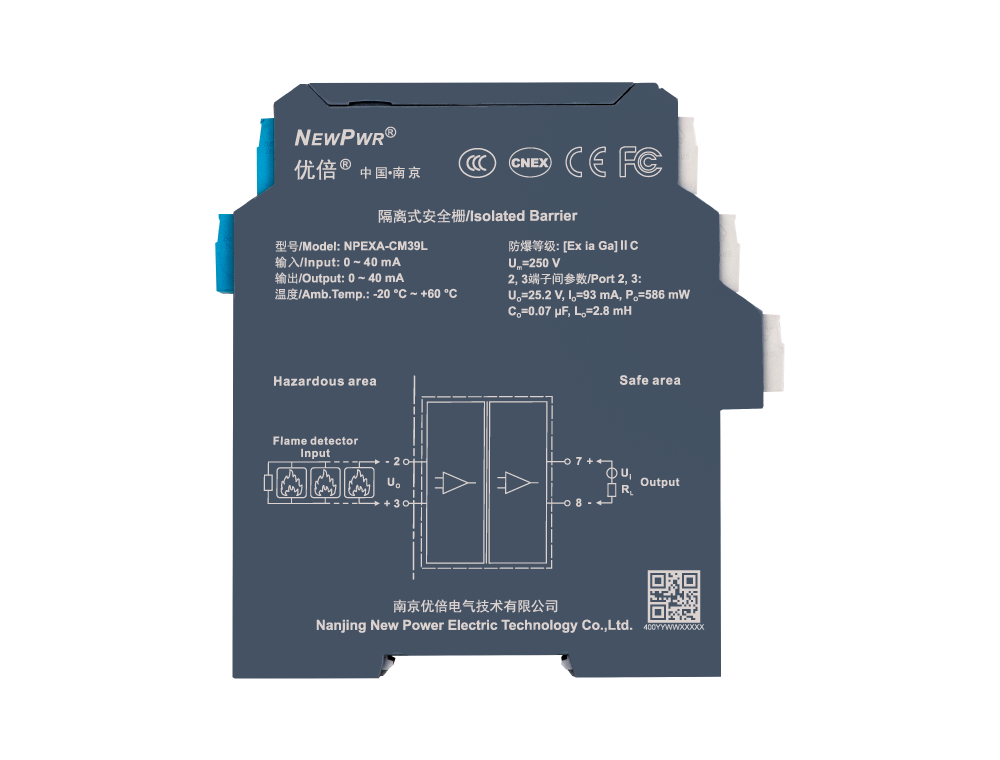

New Power NPEXA-CM39L फ्लेम डिटेक्टरों के लिए आंतरिक रूप से सुरक्षित गैल्वेनिक आइसोलेशन बैरियर

New Power NPEXA-CM39L एक आंतरिक रूप से सुरक्षित आइसोलेशन बैरियर है जिसे विशेष रूप से खतरनाक औद्योगिक वातावरण में फ्लेम डिटेक्टरों (ज्वाला संसूचकों) के सुरक्षित सिग्नल ट्रांसमिशन के लिए डिज़ाइन किया गया है। एक उच्च-प्रदर्शन गैल्वेनिक आइसोलेशन बैरियर के रूप में, यह इकाई विस्फोटक वातावरण में उच्च-ऊर्जा विद्युत दोषों को पहुँचने से रोककर विश्वसनीय संचालन सुनिश्चित करती है, जिससे ज़ोन 0, ज़ोन 1 और ज़ोन 2 क्षेत्रों में सिस्टम की अखंडता बनी रहती है। इंजीनियरिंग टीमें अक्सर कंट्रोल सिग्नल को फील्ड इंस्ट्रूमेंट्स से अलग करने के लिए इस मॉडल का उपयोग करती हैं, जिससे ग्राउंड लूप इंटरफेरेंस और सर्ज-संबंधित विफलताओं को प्रभावी ढंग से कम किया जाता है। NPEXA-CM39L मानक 24V DC इनपुट का समर्थन करता है और सटीक 4-20mA आउटपुट रूपांतरण प्रदान करता है, जो इसे रासायनिक प्रसंस्करण, तेल और गैस, और पेट्रोकेमिकल सुविधाओं में सुरक्षा अनुपालन बनाए रखने के लिए एक महत्वपूर्ण घटक बनाता है।

उत्पाद प्रकार और श्रेणी स्थिति

NPEXA-CM39L औद्योगिक सिग्नल कंडीशनिंग और विस्फोट-प्रूफ सुरक्षा उपकरणों की व्यापक श्रेणी के भीतर एक विशेष इंटरफ़ेस मॉड्यूल के रूप में कार्य करता है। यह एक स्टेटिक सेफ्टी बैरियर के रूप में कार्य करता है, जिसे विशेष रूप से कंट्रोल सर्किट को फील्ड-माउंटेड फ्लेम डिटेक्शन हार्डवेयर से अलग (decouple) करने के लिए इंजीनियर किया गया है। ज़ेनर बैरियर के विपरीत, जो फ्यूज और रेसिस्टर्स पर निर्भर करते हैं, यह गैल्वेनिक आइसोलेशन बैरियर एक उच्च-अखंडता वाले आंतरिक सुरक्षा ग्राउंड कनेक्शन की आवश्यकता को समाप्त करता है, जिससे सिस्टम इंस्टॉलेशन सरल हो जाता है।

इस वर्गीकरण के आधार पर, इकाई को DIN-रेल माउंट करने योग्य प्रोसेस कंट्रोल पेरिफेरल्स के अंतर्गत वर्गीकृत किया गया है। यह गैर-खतरनाक क्षेत्र के PLC इनपुट/आउटपुट कार्ड और खतरनाक क्षेत्र के फील्ड इंस्ट्रूमेंटेशन के बीच एक मध्यवर्ती परत के रूप में कार्य करता है। औद्योगिक इंजीनियर इस उत्पाद का उपयोग IEC 60079-11 मानकों को पूरा करने के लिए करते हैं, जबकि साथ ही साथ सिग्नल रूपांतरण या प्रवर्धन कार्यों को भी पूरा करते हैं।

तकनीकी निर्देश

इनपुट सिग्नल: 4-20mA DC

आउटपुट सिग्नल: 4-20mA DC

बिजली आपूर्ति: 20-30V DC

आइसोलेशन वोल्टेज: 2500V AC

प्रतिक्रिया समय: ≤10ms

सटीकता: ±0.1% फुल स्केल

तापमान गुणांक: ≤50ppm/°C

ऑपरेटिंग तापमान: -20°C से +60°C

भंडारण तापमान: -40°C से +80°C

विस्फोट-प्रूफ अंकन: [Ex ia Ga] IIC

माउंटिंग प्रकार: 35mm DIN रेल

हाउसिंग सामग्री: फ्लेम-रिटार्डेंट ABS/PC

वजन: 150g

तकनीकी विशेषताएं

NPEXA-CM39L उन्नत चुंबकीय कपलिंग तकनीक का उपयोग करता है ताकि पारंपरिक ऑप्टिकल आइसोलेटर्स में पाए जाने वाले सिग्नल क्षरण के बिना गैल्वेनिक आइसोलेशन प्राप्त किया जा सके। यह डिज़ाइन विकल्प यह सुनिश्चित करता है कि सिग्नल की अखंडता तब भी बरकरार रहे जब औद्योगिक मोटर कंट्रोल रूम में सामान्य रूप से महत्वपूर्ण विद्युत चुम्बकीय हस्तक्षेप (electromagnetic interference) का सामना करना पड़े।

इसके अलावा, आंतरिक सर्किट में संवेदनशील PLC एनालॉग इनपुट मॉड्यूल की सुरक्षा के लिए उच्च-गति क्षणिक वोल्टेज दमन (transient voltage suppression) शामिल है। फील्ड लूप को पूरी तरह से अलग करके, यह उपकरण ग्राउंडिंग पॉइंट के बीच संभावित अंतर को मापन बहाव या उपकरण क्षति का कारण बनने से रोकता है। कॉम्पैक्ट डिज़ाइन मानक DIN रेल पर उच्च-घनत्व माउंटिंग की अनुमति देता है, जिससे मूल्यवान कैबिनेट स्थान का अनुकूलन होता है।

अनुप्रयोग परिदृश्य

पेट्रोकेमिकल फ्लेम मॉनिटरिंग: अल्ट्रावॉयलेट या इन्फ्रारेड फ्लेम डिटेक्टरों के लिए सुरक्षित सिग्नल ट्रांसमिशन की सुविधा प्रदान करता है, जिससे ज्वलनशील गैसों की उच्च सांद्रता वाले क्षेत्रों में निर्बाध निगरानी सुनिश्चित होती है। ऑफशोर ऑयल रिग ऑटोमेशन: कठोर, उच्च-आर्द्रता वाले वातावरण और नमक से युक्त हवा का सामना करने वाले मजबूत सिग्नल आइसोलेशन प्रदान करके आपातकालीन शटडाउन (ESD) सिस्टम की विश्वसनीयता को बढ़ाता है। रासायनिक रिएक्टर सुरक्षा नियंत्रण: महत्वपूर्ण तापमान और फ्लेम इंटेंसिटी लूप के लिए सटीक एनालॉग सिग्नल सटीकता बनाए रखता है, जिससे हाई-वोल्टेज एक्ट्यूएटर्स से विद्युत शोर को फ़िल्टर करके झूठे ट्रिगर को कम किया जाता है।

चयन अनुशंसाएँ

सही बैरियर का चयन करने के लिए इष्टतम लूप प्रदर्शन सुनिश्चित करने हेतु सिग्नल संगतता और बिजली की आवश्यकताओं दोनों के आकलन की आवश्यकता होती है। NPEXA-CM39L मानक 4-20mA करंट लूप के लिए अनुशंसित है जहाँ सटीकता और विद्युत सुरक्षा सर्वोपरि हैं, विशेष रूप से उन उपकरणों के साथ काम करते समय जिनमें स्वतंत्र बिजली आपूर्ति की कमी होती है।

इसके विपरीत, यह मॉडल उच्च-आवृत्ति पल्स संचार या Foundation Fieldbus जैसे प्रोप्राइटरी डिजिटल बस प्रोटोकॉल से जुड़े अनुप्रयोगों के लिए उपयुक्त नहीं है। ऐसे उच्च-गति डिजिटल परिदृश्यों में, 10ms का प्रतिक्रिया समय अस्वीकार्य विलंबता पेश करेगा, जो संभावित रूप से सिंक्रनाइज़ेशन त्रुटियों का कारण बन सकता है। लंबी दूरी या भारी सिग्नल लोड के लिए सिग्नल ट्रांसमिशन की आवश्यकता वाले उपयोगकर्ताओं के लिए, हम NPEXA-CM39H मॉडल की अनुशंसा करते हैं, जो मानक CM39L सीरीज़ की तुलना में विस्तारित ड्राइव क्षमता और बेहतर विद्युत चुम्बकीय परिरक्षण प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

1. NPEXA-CM39L के लिए सामान्य लीड टाइम क्या है, और क्या आपके पास वर्तमान में यूनिट स्टॉक में हैं?

हम तत्काल रखरखाव आवश्यकताओं को पूरा करने के लिए इस मॉडल का रेडी-टू-शिप इन्वेंट्री बनाए रखते हैं। 50 यूनिट से कम के मानक ऑर्डर के लिए, हम आमतौर पर भुगतान क्लियर होने के बाद 3 कार्य दिवसों के भीतर आइटम भेज देते हैं। यदि आपकी आवश्यकता वर्तमान वेयरहाउस स्तर से अधिक है, तो हमारी उत्पादन टीम पूछताछ के 24 घंटे के भीतर एक पुष्ट लीड टाइम प्रदान करती है। हम आपातकालीन ब्रेकडाउन सहायता के लिए शीघ्र प्रसंस्करण को प्राथमिकता देते हैं। आप अपने स्थान के लिए सटीक आगमन अनुमान प्राप्त करने के लिए मूल्य निर्धारण और वर्तमान स्टॉक स्तर के लिए हमसे संपर्क कर सकते हैं।

2. क्या NPEXA-CM39L को एक विशिष्ट आंतरिक सुरक्षा ग्राउंड कनेक्शन की आवश्यकता है?

इस इकाई को एक समर्पित उच्च-अखंडता आंतरिक सुरक्षा ग्राउंड की आवश्यकता नहीं है क्योंकि यह गैल्वेनिक आइसोलेशन का उपयोग करती है। पारंपरिक ज़ेनर बैरियर के विपरीत जो अतिरिक्त ऊर्जा को ग्राउंड में शंट करते हैं, यह उपकरण फील्ड सर्किट को आंतरिक रूप से अलग करता है। यह डिज़ाइन सुविधा इंस्टॉलेशन को सरल बनाती है और जटिल कंट्रोल कैबिनेट में ग्राउंड लूप इंटरफेरेंस के जोखिम को कम करती है। आपको केवल DIN रेल माउंटिंग सिस्टम के लिए मानक कार्यात्मक ग्राउंडिंग प्रदान करने की आवश्यकता है। हमारा तकनीकी मैनुअल यह सुनिश्चित करने के लिए विस्तृत वायरिंग आरेख प्रदान करता है कि आप सभी इंस्टॉलेशन सुरक्षा आवश्यकताओं को कुशलतापूर्वक पूरा करते हैं।

3. इसकी कीमत क्या है, और इस मॉडल के लिए वर्तमान मूल्य सीमा क्या है?

NPEXA-CM39L के लिए बाजार मूल्य ऑर्डर की मात्रा और परियोजना आवश्यकताओं के आधार पर $180 से $330 USD प्रति यूनिट के बीच है। ये आंकड़े वर्तमान सामग्री लागत के आधार पर मानक बाजार मूल्य निर्धारण की निचली और ऊपरी सीमा का प्रतिनिधित्व करते हैं। विनिमय दरों, टैरिफ और कारखाने के समायोजन के कारण कीमतों में उतार-चढ़ाव होता है। सटीक कोटेशन और बल्क डिस्काउंट विकल्पों के लिए, सीधे Beijing Zhongping Technology से संपर्क करें। हम औपचारिक कोटेशन प्रदान करते हैं जो आपकी खरीद योजना में सहायता के लिए 30 दिनों तक वैध रहते हैं।

4. यदि आगमन पर इकाई दोषपूर्ण पाई जाती है तो रिटर्न नीति क्या है?

हम NPEXA-CM39L सहित सभी आइसोलेशन बैरियर पर 12 महीने की व्यापक वारंटी प्रदान करते हैं। यदि आप किसी दोष का सामना करते हैं, तो कृपया तकनीकी समस्या का सीरियल नंबर और संक्षिप्त विवरण हमारी सहायता टीम को भेजें। हम हार्डवेयर विफलता की पुष्टि करने के लिए आपको चरण-दर-चरण नैदानिक प्रक्रिया के माध्यम से मार्गदर्शन करेंगे। यदि प्रतिस्थापन आवश्यक है, तो हम सत्यापन के तुरंत बाद एक नई इकाई भेजते हैं। Beijing Zhongping Technology यह सुनिश्चित करता है कि इंस्टॉलेशन पर तत्काल कार्यक्षमता की गारंटी देने के लिए शिपमेंट से पहले सभी प्रतिस्थापनों का मूल विनिर्देशों के विरुद्ध परीक्षण किया जाता है।

5. क्या NPEXA-CM39L का उपयोग ज़ोन 0 विस्फोटक वातावरण में किया जा सकता है?

यह उपकरण ज़ोन 0, ज़ोन 1 और ज़ोन 2 वातावरण में स्थित इंस्ट्रूमेंटेशन से कनेक्शन के लिए रेटेड है। आउटपुट साइड को [Ex ia Ga] IIC के रूप में वर्गीकृत किया गया है, जिसका अर्थ है कि यह विद्युत ऊर्जा को उन स्तरों तक सीमित करता है जो सामान्य और दोष स्थितियों के तहत प्रज्वलन को रोकते हैं। सुनिश्चित करें कि आपका विशिष्ट फ्लेम डिटेक्टर भी संबंधित खतरनाक क्षेत्र वर्गीकरण में उपयोग के लिए प्रमाणित है। हमेशा यह पुष्टि करने के लिए समग्र लूप मापदंडों को सत्यापित करें कि बैरियर, केबल और फील्ड डिवाइस कुल सिस्टम सुरक्षा प्रमाणीकरण का अनुपालन करते हैं।

6. इस इकाई के लिए आयाम और माउंटिंग आवश्यकताएँ क्या हैं?

NPEXA-CM39L को मानक 35mm DIN रेल माउंटिंग कॉन्फ़िगरेशन के लिए डिज़ाइन किया गया है, जो औद्योगिक कंट्रोल पैनल में सार्वभौमिक है। इकाई लगभग 110mm x 100mm x 12mm है, जो सीमित स्थानों में बहुत घनी पैकिंग की अनुमति देती है। हम गर्मी के अपव्यय और केबल प्रबंधन की सुविधा के लिए दोनों तरफ कम से कम 10mm का क्लियरेंस छोड़ने की अनुशंसा करते हैं। हमारा इंस्टॉलेशन गाइड उच्च-कंपन संचालन के दौरान सुरक्षित कनेक्शन सुनिश्चित करने के लिए वायरिंग टर्मिनल के आकार पर विशिष्ट अनुशंसाएँ प्रदान करता है।

7. आप अंतरराष्ट्रीय ऑर्डर के लिए किन भुगतान शर्तों को स्वीकार करते हैं?

हम वायर ट्रांसफर (T/T) के माध्यम से भुगतान स्वीकार करते हैं, जो हमारे अंतरराष्ट्रीय लेनदेन के लिए मानक विधि है। दीर्घकालिक भागीदारों के लिए, हम ऑर्डर इतिहास और परियोजना के पैमाने के आधार पर वैकल्पिक क्रेडिट शर्तों पर चर्चा कर सकते हैं। हमारे द्वारा आपके माल का प्रेषण शुरू करने से पहले भुगतान का पूरा भुगतान किया जाना चाहिए। हमारा वित्त विभाग यह सुनिश्चित करने के लिए कि आपकी भुगतान प्रक्रिया सुचारू और पता लगाने योग्य हो, बैंकिंग जानकारी और स्विफ्ट कोड सहित स्पष्ट चालान विवरण प्रदान करता है।

8. क्या इंस्टॉलेशन और एकीकरण के लिए तकनीकी सहायता उपलब्ध है?

हमारी इंजीनियरिंग सहायता टीम ईमेल या निर्धारित वीडियो कॉल के माध्यम से एकीकरण पूछताछ में सहायता के लिए उपलब्ध है। जब आप हमसे संपर्क करते हैं, तो अपने फ्लेम डिटेक्शन सिस्टम का विशिष्ट सिग्नल प्रकार और वोल्टेज स्तर प्रदान करें। हम फिर सत्यापित करेंगे कि क्या NPEXA-CM39L सही फिट है या आपके लूप कॉन्फ़िगरेशन में आवश्यक समायोजन का सुझाव देंगे। हम वायरिंग योजनाबद्ध और एप्लिकेशन नोट्स की डिजिटल प्रतियां भी प्रदान करते हैं ताकि आपके रखरखाव कर्मचारियों को बिना किसी अनावश्यक देरी के सेटअप को सही ढंग से करने में मदद मिल सके।

9. क्या आप शिपमेंट के साथ अनुरूपता के प्रमाण पत्र प्रदान करते हैं?

हम NPEXA-CM39L के प्रत्येक ऑर्डर के साथ एक फैक्ट्री टेस्ट रिपोर्ट और अनुरूपता का प्रमाण पत्र शामिल करते हैं। ये दस्तावेज़ पुष्टि करते हैं कि विशिष्ट इकाई को हमारी सुविधा में इन्सुलेशन प्रतिरोध और सिग्नल सटीकता के लिए कैलिब्रेट और परीक्षण किया गया है। यदि आपकी परियोजना को नियामक अनुपालन के लिए विशिष्ट तृतीय-पक्ष परीक्षण या अतिरिक्त दस्तावेज़ीकरण की आवश्यकता है, तो कृपया खरीद प्रक्रिया के दौरान इन आवश्यकताओं को निर्दिष्ट करें। हम आपके कस्टम क्लियरेंस और ऑन-साइट ऑडिट प्रक्रियाओं को सुव्यवस्थित करने के लिए सभी आवश्यक कागजी कार्रवाई प्रदान करने का प्रयास करते हैं।

10. क्या मैं स्पेयर पार्ट्स का ऑर्डर दे सकता हूँ या कस्टम कॉन्फ़िगरेशन का अनुरोध कर सकता हूँ?

हम NPEXA सीरीज़ के लिए टर्मिनल कनेक्टर और DIN रेल क्लिप जैसे सामान्य स्पेयर पार्ट्स और एक्सेसरीज़ की स्थिर आपूर्ति बनाए रखते हैं। यदि आपकी परियोजना को एक अद्वितीय कॉन्फ़िगरेशन या एक विशेष संशोधन की आवश्यकता है, तो हम ऐसे अनुरोधों की व्यवहार्यता का मूल्यांकन कर सकते हैं। हमारा तकनीकी विभाग यह सुनिश्चित करने के लिए इन विनिर्देशों की समीक्षा करता है कि कोई भी कस्टम समायोजन आंतरिक सुरक्षा प्रमाणीकरण से समझौता न करे। ऐसे सभी कस्टम पूछताछ के लिए, कृपया आवश्यक तकनीकी विनिर्देशों और व्यवहार्यता पर चर्चा करने के लिए हमारी टीम तक पहुँचें।
