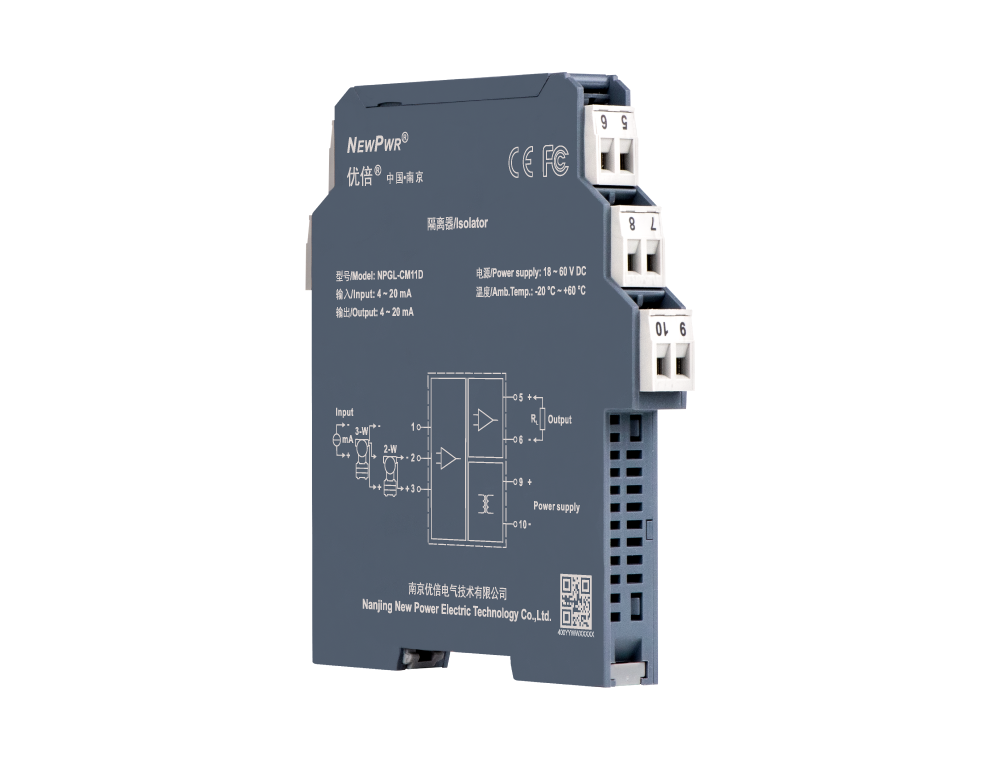

New Power NPGL-CM11D 4-20mA गैल्वेनिक सिग्नल आइसोलेटर (Galvanic Signal Isolator) HART कम्युनिकेशन के साथ

New Power NPGL-CM11D एक उच्च-सटीकता वाला गैल्वेनिक सिग्नल आइसोलेटर है जिसे औद्योगिक स्वचालन नियंत्रण प्रणालियों (industrial automation control systems) के लिए डिज़ाइन किया गया है, जिसमें एकीकृत HART संचार संगतता (HART communication compatibility) की सुविधा है। एक समर्पित 4-20mA सिग्नल आइसोलेटर के रूप में, यह इकाई फील्ड इंस्ट्रूमेंटेशन और कंट्रोल रूम हार्डवेयर के बीच विश्वसनीय ट्रांसमिशन और गैल्वेनिक सुरक्षा सुनिश्चित करती है। यह पेट्रोकेमिकल, जल उपचार और बिजली उत्पादन सुविधाओं में पाए जाने वाले प्रोसेस कंट्रोल लूप में ग्राउंड लूप और विद्युत शोर के हस्तक्षेप (electrical noise interference) को रोकने के लिए महत्वपूर्ण है। NPGL-CM11D संवेदनशील PLC और DCS इनपुट मॉड्यूल की सुरक्षा के लिए उच्च ढांकता हुआ शक्ति (dielectric strength) बनाए रखते हुए 1:1 सिग्नल ट्रांसफर सटीकता प्रदान करता है। इंजीनियर अक्सर इस मॉडल को तब निर्दिष्ट करते हैं जब वे उन पुराने आइसोलेटर्स को बदल रहे होते हैं जिनमें आधुनिक HART पारदर्शिता की कमी होती है या जब मौजूदा प्लांट आर्किटेक्चर में आइसोलेशन मानकों को अपग्रेड किया जा रहा होता है।

उत्पाद का प्रकार और श्रेणी निर्धारण

NPGL-CM11D DIN-रेल माउंटेड एनालॉग सिग्नल कंडीशनिंग मॉड्यूल की श्रेणी से संबंधित है, जिसे विशेष रूप से लूप-पावर्ड या सक्रिय 4-20mA करंट लूप आइसोलेशन के लिए इंजीनियर किया गया है। इसके मुख्य कार्य में गैल्वेनिक आइसोलेशन शामिल है, जहां इनपुट और आउटपुट चरणों को विद्युत रूप से अलग (decoupled) किया जाता है ताकि ग्राउंड पोटेंशियल अंतर को समाप्त किया जा सके जो सिग्नल ड्रिफ्ट या हार्डवेयर क्षति का कारण बनते हैं। सिग्नल कंडीशनिंग परिदृश्य के भीतर, यह डिवाइस एक पारदर्शी ब्रिज के रूप में कार्य करता है जो द्विदिश डिजिटल संचार, विशेष रूप से HART प्रोटोकॉल का समर्थन करता है।

इस वर्गीकरण के आधार पर, NPGL-CM11D को एक उच्च-घनत्व, स्लिम-प्रोफाइल सिग्नल आइसोलेटर के रूप में वर्गीकृत किया गया है, जिसका उपयोग अक्सर उच्च-घनत्व वाले कैबिनेट वातावरण में किया जाता है। इसका डिज़ाइन प्राथमिकता सिग्नल अखंडता है, जो इसे उन प्रणालियों के लिए एक मानक विकल्प बनाती है जहां फील्ड-माउंटेड ट्रांसमीटर केंद्रीय नियंत्रक इनपुट के साथ बातचीत करते हैं। यह डिवाइस निष्क्रिय आइसोलेटर्स में सामान्य सिग्नल क्षीणन (signal attenuation) से बचता है और पूर्ण लोड के तहत 0.1% सटीकता सुनिश्चित करने के लिए सक्रिय पावर विनियमन सर्किट्री को शामिल करता है।

तकनीकी विनिर्देश

इनपुट सिग्नल: 4-20mA DC

आउटपुट सिग्नल: 4-20mA DC

आइसोलेशन का प्रकार: थ्री-पोर्ट गैल्वेनिक आइसोलेशन

सटीकता: 0.1% F.S.

HART संगतता: द्विदिश पारदर्शी ट्रांसमिशन

प्रतिक्रिया समय: ≤ 10ms

बिजली की आपूर्ति: 20-30V DC

ढांकता हुआ शक्ति (Dielectric Strength): 2500V AC (इनपुट/आउटपुट/पावर)

ऑपरेटिंग तापमान: -20°C से +60°C

माउंटिंग: 35mm DIN रेल

हाउसिंग सामग्री: फ्लेम-रिटार्डेंट ABS

सुरक्षा रेटिंग: IP20

आयाम: 105mm x 110mm x 12.5mm

वजन: 150g

तकनीकी विशेषताएं

NPGL-CM11D एक उन्नत सक्रिय आइसोलेशन सर्किट का उपयोग करता है जो अत्यधिक औद्योगिक विद्युत चुम्बकीय हस्तक्षेप (industrial electromagnetic interference) के अधीन होने पर भी सिग्नल की सटीकता बनाए रखता है। यह डिज़ाइन प्रभावी रूप से सिग्नल क्लिपिंग या क्लिपिंग-प्रेरित डेटा त्रुटियों के जोखिम को कम करता है जो अक्सर निम्न-ग्रेड इंस्ट्रूमेंटेशन को प्रभावित करते हैं।

इसके अलावा, यह इकाई एक वाइड-बैंड फ्रीक्वेंसी रिस्पॉन्स पाथ प्रदान करके निर्बाध HART संचार सुनिश्चित करती है। यह रखरखाव इंजीनियरों को आइसोलेटर को लूप से डिस्कनेक्ट किए बिना फील्ड सेंसर पर रिमोट कैलिब्रेशन और डायग्नोस्टिक जांच करने की अनुमति देता है।

अतिरिक्त रूप से, मॉड्यूलर स्लिम-प्रोफाइल हाउसिंग मानक एक-मीटर DIN रेल पर 80 इकाइयों तक को स्थापित करने की अनुमति देकर कैबिनेट स्थान के उपयोग को अनुकूलित करती है। थर्मल प्रबंधन प्रणाली जबरन वायु वेंटिलेशन या हीट सिंक की आवश्यकता के बिना पूर्ण निर्दिष्ट तापमान सीमा में स्थिर संचालन सुनिश्चित करती है।

अनुप्रयोग परिदृश्य

पेट्रोकेमिकल फ्लो मीटरिंग: यह आइसोलेटर फील्ड फ्लो ट्रांसमीटरों और कंट्रोल रूम DCS सिस्टम के बीच लंबी दूरी की केबलिंग में ग्राउंड लूप को रोकता है, जो पास के उच्च-वोल्टेज मोटर शोर के बावजूद 0.1% के भीतर माप सटीकता बनाए रखता है। जल उपचार स्वचालन: यह डिवाइस उच्च-आर्द्रता वाले वातावरण में 4-20mA करंट लूप के लिए विश्वसनीय गैल्वेनिक सुरक्षा प्रदान करता है, जो सर्ज प्रसार (surge propagation) को रोककर संवेदनशील PLC एनालॉग इनपुट कार्डों के सेवा जीवन का विस्तार करता है। पावर प्लांट बॉयलर कंट्रोल: यह इकाई बॉयलर प्रेशर सेंसर तक रीयल-टाइम HART डायग्नोस्टिक पहुंच को सक्षम बनाती है, जिससे सक्रिय रखरखाव और इंस्ट्रूमेंट ड्रिफ्ट का जल्दी पता लगाकर डाउनटाइम कम होता है।

चयन अनुशंसाएँ

उपयुक्त: उच्च-घनत्व वाले कंट्रोल कैबिनेट जहां स्थान सीमित है और कई HART-सक्षम फील्ड डिवाइस केंद्रीय DCS से जुड़े हैं (प्रति यूनिट मानक DIN रेल रिक्ति ≤ 12.5mm)। उपयुक्त: उच्च EMI/RFI स्तर वाले वातावरण जहां ग्राउंड पोटेंशियल अंतर 5V से अधिक है, क्योंकि 2500V आइसोलेशन बैरियर सिस्टम स्थिरता सुनिश्चित करता है और अनिश्चित सिग्नल व्यवहार को रोकता है। इसके लिए उपयुक्त नहीं: 3000V AC से ऊपर उच्च-वोल्टेज आइसोलेशन या खतरनाक क्षेत्र प्रतिष्ठानों की आवश्यकता वाले अनुप्रयोग जिनके लिए आंतरिक रूप से सुरक्षित (IS) प्रमाणित बैरियर की मांग होती है, क्योंकि NPGL-CM11D को मानक औद्योगिक नियंत्रण क्षेत्रों के लिए डिज़ाइन किया गया है। इसके लिए उपयुक्त नहीं: उच्च-कंपन वाले वातावरण जैसे कि रेसप्रोकेटिंग कंप्रेसर स्किड्स, जब तक कि एंटी-वाइब्रेशन-रेटेड कैबिनेट हाउसिंग के भीतर स्थापित न किया गया हो।

उच्च आइसोलेशन रेटिंग या आंतरिक सुरक्षा सुविधाओं की आवश्यकता वाले उपयोगकर्ताओं के लिए, हम प्रदर्शन-अनुक्रमित विकल्प के रूप में NPGL-IS11D श्रृंखला की अनुशंसा करते हैं। मॉडल के बीच चयन करते समय, हमेशा इनपुट प्रतिबाधा (impedance) की तुलना करें; NPGL-CM11D मानक 250-ओम लूप बोझ के लिए अनुकूलित है, जबकि संबंधित NPGL-CM22D मॉडल उच्च घनत्व आवश्यकताओं के लिए दोहरे-चैनल आइसोलेशन प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

1. NPGL-CM11D के लिए मानक लीड टाइम क्या है, और क्या आपके पास स्टॉक में इकाइयां हैं?

हम तत्काल परियोजना आवश्यकताओं का समर्थन करने के लिए NPGL-CM11D की 500+ इकाइयों की निरंतर इन्वेंट्री बनाए रखते हैं। मानक मात्रा के लिए ऑर्डर भुगतान निकासी के 3 कार्य दिवसों के भीतर संसाधित और प्रेषित किए जाते हैं। यदि आपका अनुरोध 100 इकाइयों से अधिक है, तो हमारी लॉजिस्टिक्स टीम 14 कार्य दिवसों के भीतर शिपमेंट को पूरा करने के लिए उत्पादन अनुसूची का समन्वय करती है। हम हमारी सुविधा से प्रस्थान के तुरंत बाद ट्रैकिंग जानकारी प्रदान करते हैं। एयर फ्रेट के माध्यम से तत्काल डिलीवरी विकल्पों के लिए हमारी सहायता टीम से संपर्क करें।

2. क्या इस सिग्नल आइसोलेटर को कार्य करने के लिए बाहरी बिजली की आवश्यकता होती है?

NPGL-CM11D को सक्रिय संचालन के लिए बाहरी 20-30V DC बिजली आपूर्ति की आवश्यकता होती है। सक्रिय आइसोलेशन सर्किट्री इसे सिग्नल की ताकत बढ़ाने की अनुमति देती है, जिससे यह सुनिश्चित होता है कि लंबी केबल लाइनों से जुड़े होने पर भी आउटपुट सिग्नल मजबूत बना रहे। यह बाहरी पावर इनपुट लूप में HART डायग्नोस्टिक डेटा के विश्वसनीय ट्रांसमिशन की सुविधा भी देता है। हम विभिन्न लोड स्थितियों के तहत निर्दिष्ट 0.1% सटीकता बनाए रखने के लिए विनियमित बिजली आपूर्ति का उपयोग करने की सलाह देते हैं।

3. इसकी लागत कितनी है, और इस मॉडल के लिए वर्तमान मूल्य सीमा क्या है?

NPGL-CM11D के लिए बाजार मूल्य आमतौर पर ऑर्डर की मात्रा के आधार पर प्रति यूनिट $85 से $150 USD तक होता है। विनिमय दरों, वैश्विक लॉजिस्टिक्स लागत और फैक्ट्री सामग्री समायोजन के कारण कीमतों में उतार-चढ़ाव होता है। अपनी परियोजना विनिर्देशों के अनुरूप सटीक कोटेशन के लिए, कृपया सीधे बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) से संपर्क करें। 50 इकाइयों से अधिक के ऑर्डर के लिए बल्क खरीद छूट उपलब्ध है। हम सभी मानक और त्वरित शिपिंग कॉन्फ़िगरेशन के लिए पारदर्शी मूल्य निर्धारण संरचना प्रदान करते हैं।

4. क्या NPGL-CM11D सभी HART-अनुपालन फील्ड उपकरणों के साथ संगत है?

यह इकाई HART 5, 6, और 7 प्रोटोकॉल के लिए पूर्ण द्विदिश पारदर्शी ट्रांसमिशन का समर्थन करती है। यह 4-20mA करंट कैरियर पर आरोपित डिजिटल सिग्नल के लिए एक निष्क्रिय पास-थ्रू के रूप में कार्य करता है, जिससे डायग्नोस्टिक कार्यक्षमता का कोई नुकसान नहीं होता है। आप इसे बिना किसी अतिरिक्त कॉन्फ़िगरेशन के किसी भी मानक HART-सक्षम प्रेशर, तापमान या फ्लो ट्रांसमीटर से जोड़ सकते हैं। हम यह सत्यापित करने का सुझाव देते हैं कि आपका कंट्रोल सिस्टम सॉफ़्टवेयर निर्बाध एकीकरण सुनिश्चित करने के लिए विशिष्ट HART डिवाइस विवरणों का समर्थन करता है।

5. यदि आगमन पर डिवाइस दोषपूर्ण पाया जाता है तो आपकी वापसी नीति क्या है?

हम सभी NPGL-CM11D इकाइयों के लिए विनिर्माण दोषों के खिलाफ 12 महीने की व्यापक वारंटी प्रदान करते हैं। यदि आपको कोई प्रदर्शन समस्या आती है, तो हमारा तकनीकी विभाग दोष को सत्यापित करने के लिए एक रिमोट डायग्नोस्टिक जांच करता है। यदि इकाई विनिर्देशों को पूरा करने में विफल रहती है, तो हम दोषपूर्ण वस्तु प्राप्त होने पर तुरंत प्रतिस्थापन प्रक्रिया शुरू करते हैं। सभी रिटर्न के लिए, कृपया हमारे सपोर्ट पोर्टल पर सीरियल नंबर और ऑपरेटिंग वातावरण का संक्षिप्त विवरण जमा करें।

6. क्या मैं NPGL-CM11D का उपयोग खतरनाक, विस्फोटक वातावरण में कर सकता हूँ?

NPGL-CM11D को मानक औद्योगिक नियंत्रण वातावरण के लिए डिज़ाइन किया गया है और यह विस्फोटक वायुमंडल के लिए आंतरिक सुरक्षा (IS) प्रमाणन नहीं रखता है। यदि आपके अनुप्रयोग के लिए ATEX या IECEx सुरक्षा की आवश्यकता है, तो आपको खतरनाक क्षेत्रों के लिए विशेष रूप से रेटेड आंतरिक रूप से सुरक्षित बैरियर का उपयोग करना होगा। Class I, Div 1 स्थान में इस मानक आइसोलेटर का उपयोग करना सुरक्षा प्रोटोकॉल का उल्लंघन करता है और उत्पाद वारंटी को शून्य कर देता है। बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) ऐसी विशिष्ट खतरनाक क्षेत्र आवश्यकताओं के लिए एक अलग IS-प्रमाणित श्रृंखला प्रदान करता है।

7. मैं इस आइसोलेटर के लिए प्रारंभिक सेटअप और वायरिंग कैसे करूँ?

NPGL-CM11D की वायरिंग सीधी है, जो हाउसिंग के किनारे मुद्रित टर्मिनल मैपिंग आरेख का पालन करती है। चरण 1: इकाई को एक मानक 35mm DIN रेल पर सुरक्षित करें। चरण 2: फील्ड ट्रांसमीटर इनपुट को टर्मिनल 1 और 2 से कनेक्ट करें। चरण 3: कंट्रोल सिस्टम आउटपुट को टर्मिनल 3 और 4 से कनेक्ट करें, सही ध्रुवीयता सुनिश्चित करें। चरण 4: निर्दिष्ट पावर टर्मिनल पर 24V DC पावर लागू करें और स्टेटस LED की जांच करें। विस्तृत वायर गेज अनुशंसाओं के लिए अपने शिपमेंट के साथ प्रदान किए गए डिजिटल मैनुअल से परामर्श करें।

8. क्या यह मॉडल दोहरे-चैनल इनपुट का समर्थन करता है, या मुझे एक और इकाई की आवश्यकता है?

NPGL-CM11D एक सिंगल-चैनल सिग्नल आइसोलेटर है जिसे एक 4-20mA सिग्नल के उच्च-सटीकता, पृथक हस्तांतरण के लिए डिज़ाइन किया गया है। यदि आपके कंट्रोल लूप आर्किटेक्चर को एक ही हाउसिंग में दोहरे-चैनल आइसोलेशन की आवश्यकता है, तो हम NPGL-CM22D श्रृंखला में स्विच करने की अनुशंसा करते हैं। यह वैकल्पिक मॉडल समान भौतिक पदचिह्न (footprint) के भीतर दो स्वतंत्र चैनल प्रदान करता है, जो प्रभावी रूप से आपके चैनल घनत्व को दोगुना कर देता है। अपने स्थान-सीमित कैबिनेट डिज़ाइन के अनुरूप दोहरे-चैनल वेरिएंट की कीमत और उपलब्धता के लिए हमसे संपर्क करें।

9. अंतरराष्ट्रीय ऑर्डर के लिए शिपिंग और भुगतान की शर्तें क्या हैं?

हम अंतरराष्ट्रीय वायर ट्रांसफर (T/T) के माध्यम से भुगतान स्वीकार करते हैं और दीर्घकालिक भागीदारों के लिए लचीली शर्तें प्रदान करते हैं। अंतरराष्ट्रीय शिपमेंट के लिए, हम विश्वसनीय और ट्रैक करने योग्य डिलीवरी सुनिश्चित करने के लिए DHL, FedEx, या UPS जैसी प्रमुख कूरियर सेवाओं का उपयोग करते हैं। सभी शिपिंग लागतों की गणना वजन और गंतव्य के आधार पर की जाती है; अतिरिक्त शुल्क के लिए, हम डोर-टू-डोर बीमा प्रदान करते हैं। हमारा लॉजिस्टिक्स विभाग आपके देश में सुचारू प्रवेश की सुविधा के लिए मूल प्रमाण पत्र (Certificates of Origin) और वाणिज्यिक चालान सहित सभी आवश्यक सीमा शुल्क दस्तावेज प्रदान करता है।

10. क्या आप इन आइसोलेटर्स को कॉन्फ़िगर करने के लिए तकनीकी सहायता या प्रशिक्षण प्रदान करते हैं?

हमारी इंजीनियरिंग टीम एकीकरण में सहायता के लिए ईमेल और वीडियो कॉन्फ्रेंस के माध्यम से व्यापक तकनीकी सहायता प्रदान करती है। हम सामान्य लूप कॉन्फ़िगरेशन के लिए विस्तृत अनुप्रयोग नोट्स और समस्या निवारण मार्गदर्शिकाएँ प्रदान करते हैं, यह सुनिश्चित करते हुए कि आपकी टीम उपकरणों को कुशलतापूर्वक स्थापित कर सके। यदि आपकी परियोजना में जटिल लूप गतिशीलता शामिल है, तो हम सिग्नल-टू-शोर अनुपात को अनुकूलित करने के लिए रिमोट कॉन्फ़िगरेशन सलाह प्रदान करते हैं। ऑन-साइट कमीशनिंग सेवाओं या व्यापक तकनीकी प्रशिक्षण कार्यक्रमों के लिए, कृपया हमारे सपोर्ट डेस्क से कस्टम सेवा प्रस्ताव का अनुरोध करें।
