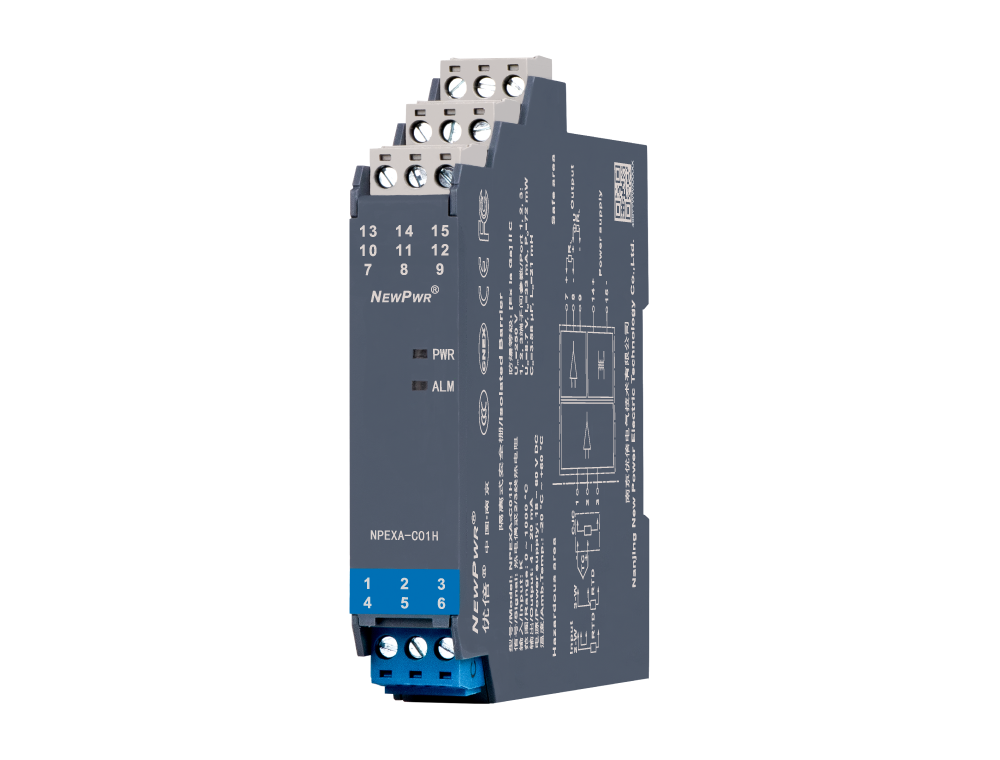

तापमान माप के लिए New Power NPEXA-C01H इंट्रिन्सिकली सेफ गैल्वेनिक बैरियर

New Power NPEXA-C01H एक उच्च-परिशुद्धता आंतरिक रूप से सुरक्षित 4 20ma बैरियर के रूप में कार्य करता है, जिसे विशेष रूप से खतरनाक औद्योगिक वातावरण में तापमान माप प्रणालियों के लिए इंजीनियर किया गया है। यह गैल्वेनिक बैरियर एक महत्वपूर्ण सुरक्षा इंटरफ़ेस के रूप में कार्य करता है, जो विस्फोटक वातावरण में इग्निशन खतरों को रोकने के लिए नियंत्रण प्रणालियों से फील्ड-साइड तापमान सेंसर को अलग करता है। यह थर्मल मॉनिटरिंग से जुड़े विविध औद्योगिक स्वचालन कार्यों का समर्थन करते हुए, कॉम्पैक्ट फुटप्रिंट के साथ उच्च-सटीकता सिग्नल ट्रांसमिशन प्रदान करता है। रखरखाव इंजीनियरों के लिए विश्वसनीयता सर्वोपरि है, क्योंकि यह घटक ग्राउंड लूप हस्तक्षेप को रोकता है और थर्मोकपल या RTD इनपुट के लिए सिग्नल अखंडता सुनिश्चित करता है। यह उपकरण अंतरराष्ट्रीय सुरक्षा मानकों का अनुपालन करता है, जो तेल रिफाइनरियों, रासायनिक प्रसंस्करण संयंत्रों और अपतटीय प्लेटफार्मों में स्थिर संचालन की सुविधा प्रदान करता है।

उत्पाद प्रकार और श्रेणी पोजिशनिंग

NPEXA-C01H पृथक सुरक्षा बैरियर के वर्ग से संबंधित है, जिसे अक्सर औद्योगिक सिग्नल कंडीशनर या आंतरिक सुरक्षा इंटरफेस के तहत वर्गीकृत किया जाता है। इसका प्राथमिक कार्य सुरक्षित क्षेत्र से खतरनाक क्षेत्र में स्थानांतरित होने वाली विद्युत ऊर्जा—धारा और वोल्टेज दोनों—को सीमित करना है, जो विस्फोट-प्रूफ आवश्यकताओं का अनुपालन सुनिश्चित करता है। निष्क्रिय बैरियर के विपरीत, यह गैल्वेनिक बैरियर बाहरी ग्राउंडिंग सिस्टम की आवश्यकता को समाप्त करने के लिए चुंबकीय या ऑप्टिकल अलगाव का उपयोग करता है, जिससे साइट वायरिंग सरल हो जाती है। व्यापक स्वचालन आर्किटेक्चर में, यह क्षणिक उछाल (transient surges) या फील्ड दोषों के खिलाफ PLC या DCS इनपुट कार्ड के लिए एक रक्षक के रूप में कार्य करता है। इस वर्गीकरण के आधार पर, उपकरण को उच्च-घनत्व DIN-रेल माउंटिंग कॉन्फ़िगरेशन के लिए विशेष रूप से डिज़ाइन किया गया है।

तकनीकी विनिर्देश

इनपुट सिग्नल: 4-20 mA DC

आउटपुट सिग्नल: 4-20 mA DC

चैनलों की संख्या: 1

अलगाव विधि: गैल्वेनिक अलगाव

सुरक्षा रेटिंग: आंतरिक रूप से सुरक्षित (Ex ia IIC)

पावर सप्लाई वोल्टेज: 20-35 V DC

ट्रांसमिशन सटीकता: 0.1% F.S.

तापमान गुणांक: 50 ppm/°C

प्रतिक्रिया समय: 10 ms से कम

ऑपरेटिंग तापमान रेंज: -20°C से +60°C

भंडारण तापमान रेंज: -40°C से +80°C

माउंटिंग प्रकार: 35 mm DIN रेल

सुरक्षा रेटिंग: IP20

हाउसिंग सामग्री: ज्वाला-मंदक ABS

तकनीकी हाइलाइट्स

NPEXA-C01H का डिज़ाइन उन्नत गैल्वेनिक अलगाव सर्किट के माध्यम से सिग्नल अखंडता को प्राथमिकता देता है। इनपुट और आउटपुट चरणों को अलग करके, उपकरण प्रभावी रूप से कॉमन-मोड शोर और ग्राउंड लूप को दबा देता है जो अक्सर तापमान माप प्रणालियों को बाधित करते हैं।

इसके अतिरिक्त, इकाई में एक उच्च-घनत्व फुटप्रिंट है जो कैबिनेट स्थान की दक्षता को अनुकूलित करता है। कॉम्पैक्ट चेसिस DIN रेल के प्रति मीटर अधिक मॉड्यूल घनत्व की अनुमति देता है, जो बड़े पैमाने के नियंत्रण पैनलों में स्थापना लागत को सीधे कम करता है।

इसके अलावा, कम तापमान बहाव (temperature drift) विशेषता ऑपरेटिंग तापमान रेंज में माप की निरंतरता सुनिश्चित करती है। यह स्थिरता उन प्रक्रियाओं के लिए महत्वपूर्ण है जहाँ सटीक थर्मल नियंत्रण अंतिम उत्पाद की गुणवत्ता और संयंत्र सुरक्षा को प्रभावित करता है।

अनुप्रयोग परिदृश्य

रासायनिक प्रतिक्रिया निगरानी: Zone 0 या Zone 1 वातावरण में RTD सेंसर को नियंत्रण प्रणालियों के साथ इंटरफेस करने के लिए बैरियर का उपयोग करता है, तापमान में उतार-चढ़ाव के दौरान इग्निशन जोखिमों को रोकते हुए 0.1% की सिग्नल सटीकता बनाए रखता है। तेल और गैस पाइपलाइन दबाव/तापमान नियंत्रण: सिग्नल हस्तक्षेप को समाप्त करके लंबी केबल रन पर सेंसर डेटा का विश्वसनीय ट्रांसमिशन सुनिश्चित करता है, जो गैर-पृथक कॉन्फ़िगरेशन की तुलना में सेंसर सिग्नल जिटर को 40% तक प्रभावी ढंग से कम करता है। फार्मास्युटिकल बैच प्रोसेसिंग: बाँझ विनिर्माण वातावरण में उपयोग किए जाने वाले संवेदनशील थर्मल जांच के लिए आवश्यक अलगाव प्रदान करता है, जो सख्त सुरक्षा मानकों और निरंतर ड्यूटी चक्रों में 99.9% की परिचालन अपटाइम सुनिश्चित करता है।

चयन अनुशंसाएँ

उपयुक्त अनुप्रयोग: PLC-आधारित थर्मल मॉनिटरिंग सिस्टम में एकीकरण के लिए आदर्श जहाँ उच्च-वोल्टेज फील्ड उपकरणों से सिग्नल अलगाव अनिवार्य है (उदाहरण के लिए, 24V लूप पावर के साथ भट्टी का तापमान नियंत्रण)। यह उपकरण उच्च-घनत्व वाले कैबिनेट के लिए उपयुक्त है जहाँ DIN-रेल की चौड़ाई प्रति लूप 15 mm से कम तक सीमित है। अनुपयुक्त अनुप्रयोग: उच्च-शक्ति वाले वेरिएबल फ्रीक्वेंसी ड्राइव (VFD) आउटपुट सर्किट में सीधे एकीकरण के लिए अनुशंसित नहीं है जहाँ प्रेरित विद्युत चुम्बकीय क्षेत्र 1000 V/m से अधिक हो। इसके अतिरिक्त, इसे ऐसे वातावरण में उपयोग नहीं किया जाना चाहिए जहाँ परिवेश का तापमान पूरक शीतलन के बिना 70°C से अधिक हो, क्योंकि आंतरिक घटक 60°C की अधिकतम सीमा के लिए रेट किए गए हैं। तुलनात्मक संदर्भ: एक ही हाउसिंग में दोहरे-चैनल अलगाव की आवश्यकता वाली परियोजनाओं के लिए, उपयोगकर्ताओं को NPEXA-C02H पर विचार करना चाहिए, जो समान सुरक्षा प्रमाणपत्र प्रदान करता है लेकिन चैनल घनत्व को दोगुना कर देता है।

FAQ

1. NPEXA-C01H के लिए मानक लीड टाइम क्या है, और क्या आपके पास स्टॉक में इकाइयां हैं?

हम अपने ग्राहकों के लिए तेजी से पूर्ति सुनिश्चित करने के लिए मानक NPEXA-C01H इकाइयों की रणनीतिक इन्वेंट्री बनाए रखते हैं। ऑर्डर आमतौर पर भुगतान की पुष्टि होने पर 3 से 5 व्यावसायिक दिनों के भीतर संसाधित और भेजे जाते हैं। 50 इकाइयों से अधिक के थोक ऑर्डर के लिए, हमारी टीम समय पर डिलीवरी सुनिश्चित करने के लिए एक विशिष्ट उत्पादन समयरेखा का समन्वय करती है। Beijing Zhongping Technology अंतरराष्ट्रीय औद्योगिक भागीदारों के लिए प्रतीक्षा समय को कम करने के लिए एक मजबूत आपूर्ति श्रृंखला का लाभ उठाती है। यदि आपकी परियोजना को एक महत्वपूर्ण समय सीमा का सामना करना पड़ता है, तो अतिरिक्त शुल्क पर उपलब्ध शीघ्र शिपिंग विकल्पों का पता लगाने के लिए हमसे संपर्क करें।

2. क्या NPEXA-C01H वारंटी के साथ आता है, और इसमें क्या शामिल है?

प्रत्येक इकाई शिपमेंट की तारीख से 12 महीने की निर्माता वारंटी द्वारा कवर की जाती है। इस कवरेज में सामग्री या असेंबली में कारखाने से संबंधित दोष शामिल हैं जो बैरियर के विद्युत प्रदर्शन को प्रभावित करते हैं। हमारी तकनीकी टीम यह सुनिश्चित करने के लिए प्रेषण से पहले गहन निरीक्षण करती है कि सभी इकाइयां आउटपुट सटीकता मानकों को पूरा करती हैं। यदि आपको कोई समस्या आती है, तो कृपया नैदानिक मूल्यांकन के लिए सीरियल नंबर जमा करें। हम अनुचित स्थापना या निर्दिष्ट वोल्टेज रेंज से अधिक बिजली के उछाल के परिणामस्वरूप होने वाली क्षति के लिए कवरेज प्रदान नहीं करते हैं।

3. इसकी लागत कितनी है, और उपलब्ध भुगतान शर्तें क्या हैं?

इस मॉडल के लिए वर्तमान बाजार मूल्य मात्रा और कॉन्फ़िगरेशन के आधार पर प्रति इकाई $120 से $220 USD तक है। विनिमय दरों, अंतरराष्ट्रीय टैरिफ और कारखाने के समायोजन के कारण कीमतों में उतार-चढ़ाव होता है। सटीक उद्धरण के लिए, औपचारिक प्रोफार्मा इनवॉइस प्राप्त करने के लिए सीधे Beijing Zhongping Technology से संपर्क करें। हम आमतौर पर अंतरराष्ट्रीय लेनदेन के लिए वायर ट्रांसफर स्वीकार करते हैं और माल जारी करने से पहले पूर्ण भुगतान की आवश्यकता होती है। दीर्घकालिक भागीदारों के लिए, हम वित्तीय क्रेडिट समीक्षा प्रक्रिया के अधीन वैकल्पिक भुगतान शर्तों पर चर्चा कर सकते हैं।

4. क्या NPEXA-C01H मानक 35 mm DIN रेल के साथ संगत है?

उपकरण में एक यांत्रिक डिज़ाइन है जो अंतरराष्ट्रीय विनिर्देशों के अनुसार विशेष रूप से 35 mm DIN रेल माउंटिंग के लिए मानकीकृत है। स्थापना के लिए एक सरल स्नैप-ऑन प्रक्रिया की आवश्यकता होती है, जो विशेष उपकरणों की आवश्यकता के बिना फील्ड रखरखाव के दौरान त्वरित मॉड्यूलर प्रतिस्थापन की अनुमति देती है। यह माउंटिंग इंटरफ़ेस स्वचालन अलमारियाँ में वर्तमान में तैनात अधिकांश औद्योगिक बाड़ों और टर्मिनल ब्लॉकों के साथ संगत है। यदि आपके बाड़े को एक अद्वितीय माउंटिंग ओरिएंटेशन की आवश्यकता है, तो संभावित थर्मल डीरेटिंग आवश्यकताओं पर मार्गदर्शन के लिए हमारी इंजीनियरिंग टीम से परामर्श लें।

5. शिपिंग गणना के लिए इकाई का वजन और आयाम क्या हैं?

NPEXA-C01H को उच्च-घनत्व स्थान दक्षता के लिए डिज़ाइन किया गया है, जिसका वजन प्रति इकाई लगभग 150 ग्राम है। भौतिक आयामों की ऊंचाई 115 mm, चौड़ाई 12 mm, और गहराई 100 mm है, माउंटिंग रेल बेस को छोड़कर। ये विनिर्देश कॉम्पैक्ट पैकेजिंग की अनुमति देते हैं, जिससे हमारे ग्राहकों के लिए अंतरराष्ट्रीय हवाई माल ढुलाई लागत काफी कम हो जाती है। हम यह सुनिश्चित करने के लिए मानकीकृत सुरक्षात्मक पैकेजिंग प्रदान करते हैं कि आपकी सुविधा के लिए पारगमन के दौरान इकाई सुरक्षित रहे। यदि आपको समेकित शिपमेंट उद्धरण के लिए कुल वजन की आवश्यकता है तो हमारे लॉजिस्टिक्स विभाग से संपर्क करें।

6. क्या मैं इस बैरियर का उपयोग RTD और थर्मोकपल तापमान सेंसर दोनों के लिए कर सकता हूँ?

NPEXA-C01H को विशेष रूप से 4-20 mA लूप-पावर्ड सिग्नल ट्रांसमिशन के लिए अनुकूलित किया गया है। हालांकि यह किसी भी सेंसर के साथ काम करता है जो 4-20 mA सिग्नल प्रसारित करता है, यह कच्चे RTD या थर्मोकपल mV संकेतों के लिए सीधा इनपुट कनवर्टर नहीं है। इस बैरियर से कनेक्ट करने से पहले अपने सेंसर इनपुट को 4-20 mA मानक सिग्नल में बदलने के लिए आपको एक अलग तापमान ट्रांसमीटर का उपयोग करना होगा। हमारी सहायता टीम संगत तापमान ट्रांसमीटरों की एक सूची प्रदान कर सकती है जो आपके विशिष्ट सेंसर प्रकार के लिए इस गैल्वेनिक बैरियर के साथ प्रभावी ढंग से जुड़ते हैं।

7. उत्पाद शिपमेंट के साथ कौन से दस्तावेज प्रदान किए जाते हैं?

प्रत्येक शिपमेंट में एक व्यापक तकनीकी मैनुअल, एक फैक्ट्री अंशांकन रिपोर्ट, और आंतरिक सुरक्षा के लिए अनुरूपता का आवश्यक प्रमाण पत्र शामिल है। अंशांकन रिपोर्ट प्रलेखित प्रमाण प्रदान करती है कि इकाई का परीक्षण नियंत्रित परिस्थितियों में 0.1% F.S. की सटीकता के लिए किया गया था। हम आपके स्थानीय अनुपालन या सुरक्षा ऑडिटिंग प्रक्रियाओं को सुविधाजनक बनाने के लिए अनुरोध पर इन दस्तावेजों की डिजिटल प्रतियां भी प्रदान करते हैं। यदि आपकी परियोजना को अतिरिक्त प्रमाणपत्रों की आवश्यकता है, तो कृपया सत्यापित करने के लिए हमारी टीम से संपर्क करें कि क्या मॉडल आपकी विशिष्ट क्षेत्रीय नियामक आवश्यकताओं को पूरा करता है।

8. यदि उत्पाद क्षतिग्रस्त हो जाता है या गलत है तो वापसी नीति क्या है?

यदि आपको पारगमन के दौरान क्षतिग्रस्त या ऑर्डर किए गए विनिर्देशों को पूरा करने में विफल रहने वाली कोई वस्तु प्राप्त होती है, तो हम तत्काल विनिमय प्रक्रिया शुरू करते हैं। कृपया आगमन पर शिपिंग कंटेनर और डिवाइस की स्थिति का दस्तावेजीकरण करें, फिर इन विवरणों को 48 घंटों के भीतर हमें भेजें। एक बार जब हमारी टीम नुकसान की पुष्टि कर लेती है, तो हम एक प्रतिस्थापन इकाई भेजेंगे या क्रेडिट जारी करेंगे। कृपया ध्यान दें कि गैर-दोषपूर्ण इकाइयों के लिए वापसी शिपिंग लागत खरीदार की जिम्मेदारी है, और सभी रिटर्न उनकी मूल, बंद पैकेजिंग में होने चाहिए।

9. हम इस उपकरण के लिए कस्टम क्लीयरेंस और आयात शुल्क को कैसे संभालते हैं?

सभी शिपमेंट मानक इनकोटर्म्स के तहत निर्यात किए जाते हैं, जो आमतौर पर आयात शुल्क और सीमा शुल्क निकासी की जिम्मेदारी खरीदार पर डालते हैं। हम आपके कस्टम ब्रोकर को निकासी प्रक्रिया में सहायता करने के लिए आवश्यक वाणिज्यिक इनवॉइस और मूल-देश के दस्तावेज प्रदान करते हैं। हमारी लॉजिस्टिक्स टीम अंतरराष्ट्रीय शिपमेंट की निगरानी करती है ताकि ट्रैकिंग अपडेट प्रदान किया जा सके और यदि स्थानीय अधिकारियों द्वारा अतिरिक्त दस्तावेजों का अनुरोध किया जाता है तो आपको सचेत किया जा सके। यदि आपको शुल्क भुगतान हैंडलिंग सहित डोर-टू-डोर सेवा की आवश्यकता है, तो विशिष्ट शिपिंग शर्तों पर मूल्य निर्धारण के लिए हमसे संपर्क करें।

10. स्थापना के संबंध में तकनीकी सहायता के लिए मैं किससे संपर्क कर सकता हूँ?

हमारी समर्पित सहायता टीम आपकी स्थापना और वायरिंग सेटअप के संबंध में किसी भी तकनीकी प्रश्न के साथ सहायता करने के लिए उपलब्ध है। आप हमारी आधिकारिक वेबसाइट पोर्टल के माध्यम से या अपनी खरीद पुष्टि में प्रदान किए गए संपर्क ईमेल के माध्यम से हमारे इंजीनियरिंग विभाग तक पहुँच सकते हैं। हम परामर्श में तेजी लाने के लिए संपर्क करते समय अपना सीरियल नंबर और अपने सिग्नल लूप का एक आरेख तैयार रखने का सुझाव देते हैं। हमारे कर्मचारी यह सुनिश्चित करने के लिए चरण-दर-चरण मार्गदर्शन प्रदान करते हैं कि आपका सुरक्षा लूप अधिकतम परिचालन दीर्घायु के लिए सही ढंग से ग्राउंड और संचालित है।
