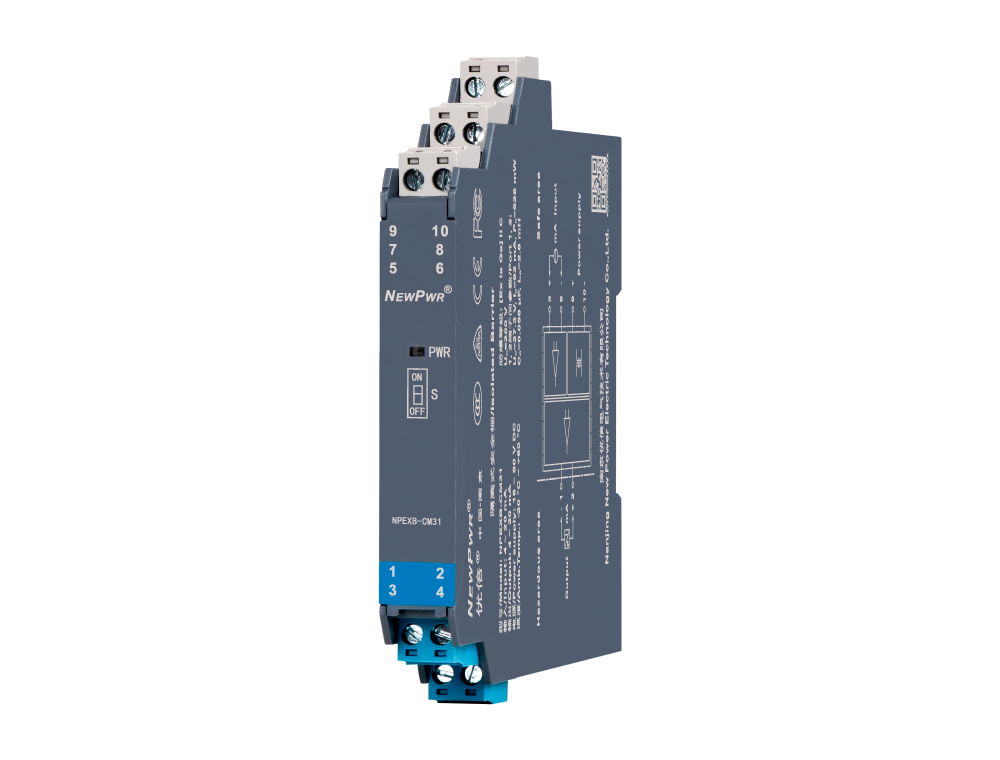

New Power NPEXB-CM31 HART इनट्रिन्सिक सेफ्टी बैरियर लूप रिपीटर

New Power NPEXB-CM31 एक सटीक रूप से इंजीनियर किया गया HART इंट्रिन्सिक सेफ्टी बैरियर लूप रिपीटर है, जिसे उच्च-जोखिम वाले औद्योगिक सिग्नल आइसोलेशन और ट्रांसमिशन के लिए डिज़ाइन किया गया है। एक महत्वपूर्ण इंट्रिन्सिक सेफ्टी बैरियर लूप रिपीटर के रूप में, यह उपकरण खतरनाक क्षेत्र के इंस्ट्रूमेंटेशन और कंट्रोल रूम सिस्टम के बीच गैल्वेनिक आइसोलेशन सुनिश्चित करता है, जो विस्फोटक वातावरण में ऊर्जा के झटकों (energy spikes) को प्रभावी ढंग से रोकता है। औद्योगिक इंजीनियर NPEXB-CM31 को पेट्रोकेमिकल, अपतटीय तेल प्लेटफॉर्म और प्राकृतिक गैस प्रसंस्करण सुविधाओं में 4-20mA कंट्रोल लूप में सिग्नल अखंडता बनाए रखने के लिए तैनात करते हैं। निर्माता के विनिर्देशों के अनुसार, यह न्यूनतम विलंबता (latency) के साथ उच्च-सटीक सिग्नल रूपांतरण प्रदान करता है, जो स्वचालित प्रक्रिया नियंत्रण प्रणालियों में लूप स्थिरता और सुरक्षा अनुपालन के लिए सामान्य रखरखाव आवश्यकताओं को पूरा करता है।

उत्पाद प्रकार और श्रेणी स्थिति

NPEXB-CM31 सुरक्षा-इंस्ट्रूमेंटेड सिस्टम (SIS) के लिए डिज़ाइन किए गए सक्रिय सिग्नल आइसोलेशन बैरियर की श्रेणी में आता है। ये उपकरण संभावित रूप से विस्फोटक वातावरण में स्थित सेंसरों में स्थानांतरित होने वाली विद्युत ऊर्जा को उन स्तरों तक सीमित करके कार्य करते हैं जो ज्वलनशील पदार्थों को प्रज्वलित करने में असमर्थ होते हैं। यह विशिष्ट रिपीटर मॉडल एक ब्रिज के रूप में कार्य करता है, जो HART-अनुपालन इंस्ट्रूमेंटेशन के लिए दो-तरफा संचार की अनुमति देता है जबकि यह सुनिश्चित करता है कि लूप पावर विनियमित और पृथक (isolated) है।

इस वर्गीकरण के आधार पर, NPEXB-CM31 को फील्ड सेंसर और PLC/DCS इनपुट मॉड्यूल के बीच एक मध्यवर्ती उपकरण के रूप में स्थित किया गया है। यह एक पावर सप्लाई आइसोलेटर और एक सिग्नल रिपीटर दोनों के रूप में कार्य करता है, जो कॉमन-मोड शोर हस्तक्षेप को रोकता है जो अक्सर लंबी दूरी की औद्योगिक केबलिंग को प्रभावित करता है। पैसिव बैरियर के विपरीत, यह सक्रिय इकाई लंबी दूरी तक सिग्नल की शक्ति बनाए रखती है, यह सुनिश्चित करती है कि ट्रांसमिशन के दौरान HART डिजिटल सिग्नल क्षीण (attenuated) न हों।

तकनीकी विनिर्देश

इनपुट सिग्नल: 4-20 mA HART

आउटपुट सिग्नल: 4-20 mA HART

आइसोलेशन वोल्टेज: 2500 V AC

पावर सप्लाई वोल्टेज: 20-30 V DC

प्रतिक्रिया समय: ≤ 10 ms

सटीकता: ± 0.1% F.S.

ऑपरेटिंग तापमान: -20°C से +60°C

भंडारण तापमान: -40°C से +80°C

आर्द्रता: 5% से 95% RH (गैर-संघनक)

सुरक्षा वर्ग: IP20

माउंटिंग प्रकार: 35 mm DIN रेल

टर्मिनल प्रकार: स्क्रू टर्मिनल (हटाने योग्य)

विस्फोट सुरक्षा: Ex ia IIC T4 Ga

तकनीकी मुख्य अंश

NPEXB-CM31 उन्नत गैल्वेनिक आइसोलेशन सर्किट्री के माध्यम से बेहतर विश्वसनीयता प्राप्त करता है। इनपुट, आउटपुट और पावर सप्लाई चरणों को पूरी तरह से अलग करके, उपकरण प्रभावी रूप से उन विद्युत सर्ज और ग्राउंड लूप को दबा देता है जो डेटा सटीकता से समझौता करते हैं।

इसके अलावा, इकाई द्विदिश (bi-directional) HART संचार पारदर्शिता का समर्थन करती है। रखरखाव टीमें 4-20mA प्रक्रिया सिग्नल को बाधित किए बिना फील्ड उपकरणों पर रिमोट डायग्नोस्टिक्स कर सकती हैं। यह सुविधा जटिल प्रक्रिया लूप में फील्ड कैलिब्रेशन और कॉन्फ़िगरेशन अपडेट के लिए आवश्यक समय को काफी कम कर देती है।

इसके अतिरिक्त, मॉड्यूलर डिज़ाइन घने नियंत्रण कैबिनेटों के भीतर त्वरित इंस्टॉलेशन और प्रतिस्थापन की सुविधा प्रदान करता है। उपकरण विशेष रूप से उच्च-घनत्व DIN रेल माउंटिंग के लिए इंजीनियर किया गया है, जो थर्मल डीरेटिंग के बिना एक-दूसरे के बगल में निकट स्थिति की अनुमति देता है। यह थर्मल प्रबंधन सीमित और उच्च-तापमान वाले वातावरण में लगातार प्रदर्शन सुनिश्चित करता है।

अनुप्रयोग परिदृश्य

रिफाइनरी प्रेशर मॉनिटरिंग: यह उपकरण ज़ोन 0 खतरनाक क्षेत्रों में प्रेशर ट्रांसमीटर सिग्नल की अखंडता सुनिश्चित करता है, जो पास के भारी-शुल्क वाले पंपों से विद्युत चुम्बकीय हस्तक्षेप के कारण होने वाले सिग्नल ड्रिफ्ट को रोकता है। अपतटीय फ्लो मीटरिंग: एक स्थिर लूप आपूर्ति बनाए रखकर, रिपीटर यह सुनिश्चित करता है कि समुद्री बिजली वितरण नेटवर्क में निहित वोल्टेज उतार-चढ़ाव के बावजूद प्रवाह डेटा सटीक रहे। रासायनिक रिएक्टर स्तर नियंत्रण: यह संवेदनशील स्तर सेंसर लूप को मुख्य नियंत्रण प्रणाली से अलग करता है, जो एक सुरक्षा बफर प्रदान करता है जो उच्च-सटीक बैच प्रसंस्करण में क्रॉस-चैनल विद्युत हस्तक्षेप को रोकता है। गैस पाइपलाइन वितरण: यह इकाई लंबी केबल रन पर निर्बाध HART प्रोटोकॉल एकीकरण की अनुमति देती है, जिससे पाइपलाइन स्थिति की रिमोट निगरानी संभव होती है जबकि सख्ती से अनुपालन करने वाली खतरनाक क्षेत्र सुरक्षा बनी रहती है।

चयन अनुशंसाएँ

उपयुक्त अनुप्रयोग: उन उच्च-हस्तक्षेप प्रक्रिया स्वचालन वातावरणों के लिए अनुशंसित जहाँ सिग्नल सटीकता महत्वपूर्ण है, जैसे कि जटिल अर्थिंग सिस्टम वाले तरल भंडारण टैंक जिन्हें आइसोलेशन की आवश्यकता होती है। यह इकाई तब बेहतर प्रदर्शन करती है जब लूप करंट 4 mA और 20 mA के बीच रहता है, जिसमें 500 Ohms तक की लूप इम्पीडेंस लोड क्षमता होती है। अनुपयुक्त अनुप्रयोग: उच्च-शक्ति एक्चुएशन सर्किट के लिए अनुशंसित नहीं है जहाँ करंट ड्रॉ 30 mA से अधिक हो जाता है, क्योंकि आंतरिक सीमित सर्किट्री ओवरहीटिंग को रोकने के लिए सुरक्षा शटडाउन को ट्रिगर कर देगी। यह IP20 आवश्यकताओं से अधिक वातावरण के लिए भी अनुपयुक्त है जब तक कि इसे द्वितीयक विस्फोट-प्रूफ बाड़े में न रखा जाए। मॉडल तुलना: जबकि NPEXB-CM31 को मानक HART रिपीटर के लिए अनुकूलित किया गया है, जो ग्राहक दोहरे-चैनल आइसोलेशन चाहते हैं, उन्हें NPEXB-CM32 श्रृंखला पर विचार करना चाहिए, जो एक ही आवास में दो स्वतंत्र चैनल प्रदान करती है। सरल, गैर-HART अनुप्रयोगों के लिए, NPEXB-S10 श्रृंखला प्रोटोकॉल पारदर्शिता के ओवरहेड के बिना बुनियादी सिग्नल रूपांतरण प्रदान करती है।

FAQ

1. NPEXB-CM31 के लिए मानक लीड टाइम क्या है, और क्या आपके पास स्टॉक में इकाइयाँ हैं?

हम तत्काल रखरखाव आवश्यकताओं को पूरा करने के लिए मानक NPEXB-CM31 इकाइयों की रेडी-टू-शिप इन्वेंट्री बनाए रखते हैं। 10 इकाइयों से कम के छोटे ऑर्डर के लिए, हम आमतौर पर भुगतान क्लियर होने के बाद 3 कार्य दिवसों के भीतर अपने गोदाम से डिस्पैच कर देते हैं। 50 इकाइयों से अधिक की बड़ी परियोजना आवश्यकताओं के लिए कैलिब्रेशन और परीक्षण के लिए लगभग 2 से 3 सप्ताह के लीड टाइम की आवश्यकता होती है। बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) का हमारा लॉजिस्टिक्स विभाग वैश्विक शिपमेंट के लिए त्वरित पारगमन समय सुनिश्चित करने के लिए अंतर्राष्ट्रीय कोरियर के साथ समन्वय करता है। अपने विशिष्ट भौगोलिक स्थान के आधार पर सटीक डिलीवरी अनुमान के लिए कृपया हमारी सहायता टीम से संपर्क करें।

2. क्या NPEXB-CM31 को कॉन्फ़िगरेशन या HART सिग्नल पास-थ्रू के लिए किसी विशिष्ट सॉफ़्टवेयर की आवश्यकता है?

NPEXB-CM31 एक पारदर्शी पास-थ्रू उपकरण के रूप में कार्य करता है और इसे मानक संचालन के लिए किसी मालिकाना सॉफ़्टवेयर या आंतरिक कॉन्फ़िगरेशन की आवश्यकता नहीं है। यह हस्तक्षेप के बिना 4-20mA करंट लूप पर ओवरले करने वाले HART सिग्नल को स्वचालित रूप से पहचानता है और प्रसारित करता है। आपको केवल यह सुनिश्चित करने की आवश्यकता है कि आपका मौजूदा हैंडहेल्ड कम्युनिकेटर या एसेट मैनेजमेंट सिस्टम आपके फील्ड उपकरणों द्वारा उपयोग किए जाने वाले HART प्रोटोकॉल संस्करण का समर्थन करता है। हमारा तकनीकी दस्तावेज़ उपकरण को आपके मौजूदा लूप आर्किटेक्चर में एकीकृत करने के लिए एक स्पष्ट वायरिंग आरेख प्रदान करता है। हम अंतिम कमीशनिंग से पहले आपके फील्ड इंस्ट्रूमेंट प्रोटोकॉल संगतता को सत्यापित करने का सुझाव देते हैं।

3. थोक में NPEXB-CM31 खरीदने की लागत कितनी है?

NPEXB-CM31 के लिए वर्तमान बाजार मूल्य खरीद की मात्रा के आधार पर प्रति इकाई $180 USD से $330 USD तक है। हम बड़े पैमाने पर औद्योगिक उन्नयन का समर्थन करने के लिए 20 इकाइयों से अधिक के ऑर्डर पर स्तरीय छूट प्रदान करते हैं। विनिमय दरों, टैरिफ और फैक्ट्री समायोजन के कारण कीमतों में उतार-चढ़ाव होता है। शिपिंग और संभावित मात्रा प्रोत्साहन सहित सटीक, मदवार उद्धरण के लिए, सीधे बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) से संपर्क करें। हम औपचारिक उद्धरण प्रदान करते हैं जो 30 दिनों तक वैध रहते हैं, यह सुनिश्चित करते हुए कि आपके पास आंतरिक खरीद अनुमोदन को संसाधित करने के लिए पर्याप्त समय है।

4. वारंटी नीति क्या है, और हम दोषपूर्ण इकाइयों के लिए वापसी कैसे शुरू करते हैं?

हम डिलीवरी की तारीख से शुरू होने वाले सभी विनिर्माण दोषों को कवर करने वाली 12 महीने की व्यापक वारंटी प्रदान करते हैं। यदि आपको कोई खराबी आती है, तो आपको सबसे पहले रिमोट डायग्नोस्टिक सहायता के लिए हमारी तकनीकी टीम को सीरियल नंबर और त्रुटि का संक्षिप्त विवरण प्रस्तुत करना होगा। यदि समस्या की पुष्टि हार्डवेयर दोष के रूप में की जाती है, तो हम आपके शिपमेंट के लिए रिटर्न मटेरियल ऑथोराइजेशन (RMA) नंबर जारी करेंगे। हमारी टीम आपकी सुविधा में डाउनटाइम को कम करने के लिए दोषपूर्ण इकाइयों के प्रतिस्थापन को प्राथमिकता देती है। कृपया ध्यान दें कि वारंटी गलत वायरिंग या निर्दिष्ट ऑपरेटिंग मापदंडों से परे स्थितियों के संपर्क में आने से होने वाली क्षति को कवर नहीं करती है।

5. क्या DIN रेल ग्राउंडिंग के संबंध में NPEXB-CM31 के लिए कोई विशिष्ट इंस्टॉलेशन आवश्यकताएँ हैं?

NPEXB-CM31 की विद्युत चुम्बकीय संगतता और सुरक्षा प्रदर्शन के लिए सही DIN रेल ग्राउंडिंग आवश्यक है। हम एक उच्च-गुणवत्ता वाली, संक्षारण-प्रतिरोधी 35 mm DIN रेल का उपयोग करने की सलाह देते हैं जो सिस्टम अर्थ पॉइंट से सुरक्षित रूप से जुड़ी हुई है। सुनिश्चित करें कि उपकरण का आवरण प्रभावी कॉमन-मोड शोर दमन की सुविधा के लिए रेल के साथ सीधा धात्विक संपर्क बनाता है। यदि रेल पेंट की गई है, तो कम-इम्पीडेंस कनेक्शन प्राप्त करने के लिए आपको माउंटिंग पॉइंट पर कोटिंग को हटाना होगा। उचित ग्राउंडिंग यह सुनिश्चित करती है कि उच्च-वोल्टेज सर्ज इवेंट के दौरान गैल्वेनिक आइसोलेशन स्थिर रहे।

6. इस बैरियर के अंतर्राष्ट्रीय ऑर्डर के लिए कौन सी भुगतान शर्तें स्वीकार की जाती हैं?

हम प्रमुख औद्योगिक अनुबंधों के लिए वायर ट्रांसफर (T/T) और सत्यापित वाणिज्यिक साख पत्र (letters of credit) के माध्यम से भुगतान स्वीकार करते हैं। प्रारंभिक नमूनों या छोटी मात्रा के ऑर्डर के लिए, हम प्रसंस्करण समय में तेजी लाने के लिए सुरक्षित ऑनलाइन भुगतान गेटवे की भी सुविधा प्रदान करते हैं। हम आमतौर पर शिपमेंट शुरू करने के लिए एक निश्चित मूल्य सीमा से कम के ऑर्डर के लिए 100% अग्रिम भुगतान की आवश्यकता होती है। हमारा वित्त विभाग आपके प्रो-फॉर्मा इनवॉइस को अंतिम रूप देने पर SWIFT/IBAN कोड सहित सभी आवश्यक बैंकिंग विवरण प्रदान करता है। सभी लेनदेन शुल्क खरीदार द्वारा कवर किए जाने चाहिए, और जब तक अन्यथा सहमत न हो, हम USD में भुगतान की अपेक्षा करते हैं।

7. क्या यह मॉडल HART 5 और HART 7 प्रोटोकॉल संस्करणों दोनों का समर्थन करता है?

NPEXB-CM31 HART 5 और HART 7 संचार मानकों दोनों के साथ पूरी तरह से संगत है। चूँकि उपकरण डिजिटल सिग्नल के लिए एक पैसिव फिजिकल-लेयर रिपीटर के रूप में कार्य करता है, इसलिए यह प्रोटोकॉल डेटा पैकेट की व्याख्या या संशोधन नहीं करता है। यह सार्वभौमिक संगतता आपको एक ही कंट्रोल लूप के भीतर फील्ड इंस्ट्रूमेंटेशन की विभिन्न पीढ़ियों में समान बैरियर का उपयोग करने की अनुमति देती है। आपको इन प्रोटोकॉल संस्करणों के बीच स्विच करने के लिए किसी आंतरिक स्विच या जम्पर को समायोजित करने की आवश्यकता नहीं है। हमारा डिज़ाइन यह सुनिश्चित करता है कि HART संस्करण चाहे जो भी लागू किया गया हो, डिजिटल संचार की गति और अखंडता अप्रभावित रहे।

8. क्या NPEXB-CM31 का उपयोग उच्च परिवेश तापमान वाले वातावरण में किया जा सकता है?

उपकरण को -20°C से +60°C के परिवेश के तापमान में विश्वसनीय संचालन के लिए रेट किया गया है। यदि आपके कंट्रोल कैबिनेट में तापमान ऊपरी सीमा के करीब है, तो सुनिश्चित करें कि गर्मी संचय को रोकने के लिए पर्याप्त वेंटिलेशन या फोर्स्ड एयर कूलिंग है। पावर ट्रांसफार्मर या बड़े कॉन्टैक्टर जैसे गर्मी पैदा करने वाले घटकों के ठीक ऊपर इकाई को माउंट करने से बचें। यदि आप कैबिनेट को उसकी अधिकतम क्षमता तक भर रहे हैं, तो इष्टतम वायु प्रवाह बनाए रखने के लिए हम इकाइयों के बीच कम से कम 10 mm की दूरी छोड़ने का सुझाव देते हैं। निर्दिष्ट तापमान सीमा के बाहर संचालन आंतरिक घटकों को खराब कर देगा और वारंटी को रद्द कर देगा।

9. क्या खरीदने से पहले मेरे विशिष्ट लूप डिज़ाइन के लिए तकनीकी परामर्श प्राप्त करना संभव है?

हम सभी संभावित ग्राहकों को उनकी विशिष्ट लूप डिज़ाइन आवश्यकताओं के संबंध में हमारी इंजीनियरिंग टीम के साथ परामर्श करने के लिए प्रोत्साहित करते हैं। हमें अपने लूप इम्पीडेंस मान, सिग्नल रेंज और खतरनाक क्षेत्र वर्गीकरण प्रदान करके, हम आपके इंस्टॉलेशन के लिए NPEXB-CM31 की उपयुक्तता को सत्यापित कर सकते हैं। यह सक्रिय कदम सिग्नल बेमेल को रोकने में मदद करता है और यह सुनिश्चित करता है कि बैरियर आपके मौजूदा बुनियादी ढांचे के भीतर सही ढंग से कार्य करे। विस्तृत मूल्यांकन प्राप्त करने के लिए कृपया अपने लूप आरेख या विनिर्देश हमारे सहायता ईमेल पर भेजें। हम आपकी परियोजना अनुसूची को ट्रैक पर रखने के लिए 24 घंटे के भीतर सभी तकनीकी पूछताछ का जवाब देने का लक्ष्य रखते हैं।

10. क्या आप इंट्रिन्सिक सेफ्टी रेटिंग के लिए अनुपालन प्रमाण पत्र प्रदान करते हैं?

NPEXB-CM31 की प्रत्येक इकाई घोषणा की अनुरूपता (Declaration of Conformity) और प्रासंगिक विस्फोट-प्रूफ प्रमाणन दस्तावेज़ की एक प्रति के साथ शिप की जाती है। ये दस्तावेज़ सत्यापित करते हैं कि उपकरण खतरनाक क्षेत्र के इंस्टॉलेशन के लिए आवश्यक Ex ia IIC T4 Ga मानकों को पूरा करता है। हमारा गुणवत्ता नियंत्रण विभाग यह सुनिश्चित करने के लिए प्रत्येक बैच पर कठोर परीक्षण करता है कि प्रत्येक उपकरण हमारे उत्पाद डेटा शीट में वादा किए गए सुरक्षा बेंचमार्क के साथ संरेखित है। यदि आपको स्थानीय नियामक ऑडिट या सुविधा सुरक्षा निरीक्षण के लिए इन प्रमाण पत्रों की भौतिक प्रतियों की आवश्यकता है, तो कृपया अपनी ऑर्डरिंग प्रक्रिया के दौरान उनका अनुरोध करें।
