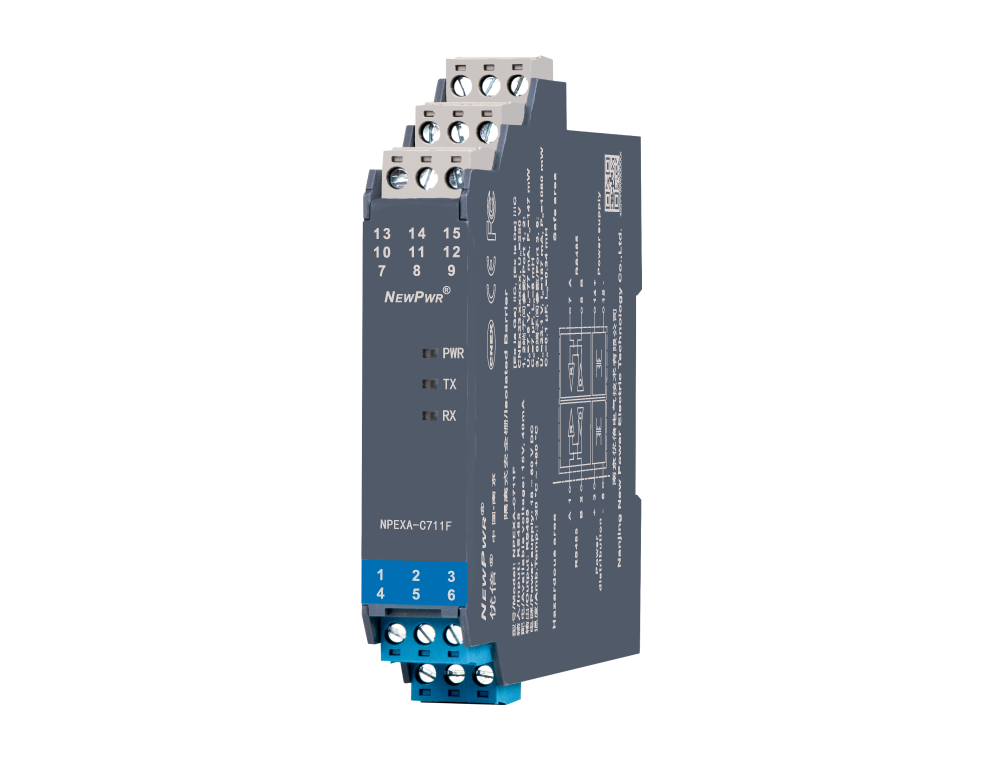

New Power NPEXA-C711F RS485 कम्युनिकेशन बैरियर औद्योगिक फील्डबस (Industrial Fieldbus) के लिए

New Power NPEXA-C711F एक समर्पित RS485 संचार अवरोधक (communication barrier) है जिसे औद्योगिक फील्डबस नेटवर्क के लिए इंस्ट्रूमेंटेशन में एक महत्वपूर्ण सुरक्षा अवरोधक के रूप में कार्य करने के लिए डिज़ाइन किया गया है। यह इकाई खतरनाक क्षेत्र नियंत्रण प्रणालियों से फील्ड उपकरणों में स्थानांतरित होने वाली विद्युत ऊर्जा को सीमित करके आंतरिक सुरक्षा सुनिश्चित करती है, जिससे विस्फोटक वातावरण में परिचालन अखंडता बनी रहती है। इंजीनियर NPEXA-C711F को डिजिटल संचार लाइनों की सुरक्षा के लिए निर्दिष्ट करते हैं, विशेष रूप से पेट्रोकेमिकल और फाइन केमिकल प्रोसेसिंग संयंत्रों में जहां सिग्नल आइसोलेशन अनिवार्य है। यह मानक RS485 प्रोटोकॉल का समर्थन करता है, जो PLC या DCS एकीकरण के लिए आवश्यक कम सिग्नल क्षीणन (attenuation) और उच्च-गति डेटा ट्रांसमिशन प्रदान करता है। इस सुरक्षा अवरोधक उपकरण का उचित चयन सर्ज जोखिमों को कम करता है और ग्राउंड लूप हस्तक्षेप को रोकता है, जो विश्वसनीय, दीर्घकालिक फील्डबस कनेक्टिविटी के लिए रखरखाव की आवश्यकता को सीधे पूरा करता है।

उत्पाद का प्रकार और श्रेणी निर्धारण

NPEXA-C711F खतरनाक क्षेत्र के डिजिटल संचार के लिए विशेष रूप से इंजीनियर किए गए पृथक सुरक्षा अवरोधकों (isolated safety barriers) की श्रेणी में आता है। मानक गैल्वेनिक आइसोलेटर्स के विपरीत, यह मॉडल परिभाषित ज़ोन में RS485 सिग्नल अखंडता बनाए रखने के लिए उन्नत शंट-डायोड और ट्रांसफार्मर आइसोलेशन का उपयोग करता है। इसका कार्यात्मक वर्गीकरण इसे आंतरिक सुरक्षा (IS) उपकरण श्रेणी में रखता है, जो गैर-खतरनाक क्षेत्र के नियंत्रकों और फील्ड-माउंटेड उपकरणों के बीच एक अनिवार्य बफर के रूप में कार्य करता है। इस वर्गीकरण के आधार पर, इकाई को फील्डबस नेटवर्क में महत्वपूर्ण विलंबता (latency) जोड़े बिना हाफ-डुप्लेक्स संचार प्रोटोकॉल को संभालने की क्षमता के आधार पर वर्गीकृत किया गया है। इसे DIN-रेल माउंटिंग कॉन्फ़िगरेशन के लिए डिज़ाइन किया गया है, जो मानक औद्योगिक नियंत्रण कैबिनेट फुटप्रिंट के साथ संरेखित है।

तकनीकी विनिर्देश

सुरक्षा अवरोधक प्रकार: गैल्वेनाइज्ड आइसोलेटेड RS485 बैरियर।

प्रोटोकॉल संगतता: RS485 / Modbus RTU।

खतरनाक क्षेत्र ज़ोनिंग: ज़ोन 0, ज़ोन 1, ज़ोन 2।

इनपुट सिग्नल वोल्टेज: 5 VDC नाममात्र।

आउटपुट सिग्नल वोल्टेज: 5 VDC नाममात्र।

ट्रांसमिशन गति: 115.2 kbps तक।

आइसोलेशन वोल्टेज: इनपुट और आउटपुट के बीच 2500 VAC।

ऑपरेटिंग तापमान सीमा: -20 °C से +60 °C।

भंडारण तापमान सीमा: -40 °C से +80 °C।

माउंटिंग प्रकार: 35 mm DIN रेल।

सुरक्षा रेटिंग: IP20।

एन्क्लोज़र सामग्री: फ्लेम-रिटार्डेंट पॉलियामाइड (PA66)।

प्रमाणन: IECEx / ATEX अनुपालन।

तकनीकी मुख्य विशेषताएं

NPEXA-C711F बेहतर सिग्नल पारदर्शिता प्रदान करता है, यह सुनिश्चित करता है कि RS485 डेटा पैकेट बिना किसी त्रुटि के PLC तक पहुंचें। मॉड्यूल में एकीकृत उच्च-आवृत्ति शोर दमन सर्किटरी उच्च-वोल्टेज औद्योगिक वातावरण में पाए जाने वाले सामान्य-मोड हस्तक्षेप को हटा देती है। इसके अतिरिक्त, डिवाइस में कम बिजली खपत प्रोफ़ाइल है, जो भीड़भाड़ वाले नियंत्रण पैनलों के अंदर थर्मल संचय को कम करती है। यह थर्मल दक्षता पूरे संचार लूप के लिए लंबे MTBF (विफलताओं के बीच औसत समय) में योगदान करती है। इसके अलावा, प्लग-एंड-प्ले डिज़ाइन फील्डबस पता सेटिंग्स के जटिल पुन: अंशांकन (re-calibration) की आवश्यकता के बिना रखरखाव चक्र के दौरान त्वरित प्रतिस्थापन की सुविधा प्रदान करता है।

अनुप्रयोग परिदृश्य

पेट्रोकेमिकल स्टोरेज टैंक मॉनिटरिंग: इकाई ज़ोन 0 में स्थित रडार लेवल ट्रांसमीटर और केंद्रीय नियंत्रण कक्ष के बीच स्थिर RS485 संचार बनाए रखती है, यह सुनिश्चित करते हुए कि डेटा विलंबता 10 ms से नीचे रहे। पाइपलाइन फ्लो मीटर एकीकरण: गैल्वेनिक आइसोलेशन प्रदान करके, बैरियर बिजली गिरने या पावर सर्ज के दौरान नाजुक फ्लो ट्रांसमीटर इलेक्ट्रॉनिक्स को नुकसान पहुंचाने वाले संभावित ग्राउंड विभव अंतर को रोकता है। अपतटीय ड्रिलिंग प्लेटफॉर्म स्वचालन: मजबूत एन्क्लोज़र डिज़ाइन उच्च आर्द्रता और नमक-स्प्रे जंग का प्रतिरोध करता है, यह सुनिश्चित करता है कि कठोर तटीय वातावरण में फील्डबस उपलब्धता 99.9% से ऊपर बनी रहे।

चयन अनुशंसाएं

उपयुक्त बैरियर का चयन फील्डबस टोपोलॉजी की संचार गति और केबल की लंबाई पर बहुत अधिक निर्भर करता है। 1000 मीटर तक की दूरी पर काम करने वाले RS485 नेटवर्क के लिए NPEXA-C711F चुनें, जहां डिजिटल डेटा पैकेट के लिए सिग्नल अखंडता मुख्य चिंता है। यदि आपके इंस्टॉलेशन को रिडंडेंट, हाई-स्पीड फाइबर-ऑप्टिक रूपांतरण की आवश्यकता है, तो इस मॉडल से बचें, क्योंकि यह इकाई सख्ती से कॉपर-आधारित RS485 इंटरफेस तक सीमित है। मल्टी-चैनल घनत्व की आवश्यकता वाले अनुप्रयोगों के लिए, इस सिंगल-चैनल मॉडल की तुलना NPEXA-C722D से करें, जो समान फुटप्रिंट में डुअल-चैनल क्षमता प्रदान करता है। तैनाती से पहले बैरियर के आउटपुट सुरक्षा मापदंडों के विरुद्ध फील्ड डिवाइस की अधिकतम लोड कैपेसिटेंस को हमेशा सत्यापित करें।

सामान्य प्रश्न (FAQ)

1. NPEXA-C711F का वजन और आयाम क्या हैं?

NPEXA-C711F का माप 110 mm x 18 mm x 120 mm है और वजन लगभग 150 ग्राम है। ये कॉम्पैक्ट आयाम मानक 35 mm DIN रेल पर उच्च-घनत्व माउंटिंग की अनुमति देते हैं, जिससे नियंत्रण अलमारियाँ में महत्वपूर्ण स्थान की बचत होती है। पतला 18 mm प्रोफ़ाइल उन इंस्टॉलेशन के लिए अनुकूलित है जहां पैनल की जगह की कमी है। हम आपकी कैबिनेट लेआउट योजना में सहायता के लिए अनुरोध पर सटीक तकनीकी चित्र प्रदान करते हैं। यदि आपको अपने अंतिम डिज़ाइन चरण के दौरान थर्मल वेंटिलेशन उद्देश्यों के लिए विशिष्ट निकासी आयामों की आवश्यकता है, तो कृपया हमारी तकनीकी सहायता टीम से संपर्क करें।

2. मानक लीड समय क्या है, और क्या आपके पास स्टॉक में इकाइयां हैं?

हम तत्काल रखरखाव और प्रतिस्थापन परियोजनाओं का समर्थन करने के लिए NPEXA-C711F की एक स्थिर सूची बनाए रखते हैं। मानक आदेश भुगतान क्लियरेंस के बाद 3 से 5 कार्य दिवसों के भीतर भेजे जाते हैं। 50 इकाइयों से अधिक के थोक ऑर्डर के लिए, हमें उत्पादन और गुणवत्ता परीक्षण के लिए अतिरिक्त 10 कार्य दिवसों की आवश्यकता होती है। बीजिंग जोंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) एक समर्पित लॉजिस्टिक्स विभाग का प्रबंधन करती है जो प्रस्थान के तुरंत बाद ट्रैकिंग नंबर प्रदान करता है। यदि आपको शीघ्र हवाई माल ढुलाई की आवश्यकता है, तो हम आपके प्रोजेक्ट मील के पत्थर को पूरा करने के लिए अतिरिक्त शुल्क पर तेज़ डिलीवरी शेड्यूल की व्यवस्था कर सकते हैं।

3. क्या NPEXA-C711F वारंटी के साथ आता है, और आपकी वापसी नीति क्या है?

प्रत्येक इकाई में मानक परिस्थितियों में सामग्री दोषों और परिचालन विफलताओं को कवर करने वाली 12 महीने की निर्माता वारंटी शामिल है। यदि कोई इकाई इस अवधि के भीतर विफल हो जाती है, तो हमारी टीम समस्या की पुष्टि करने के लिए आपको एक नैदानिक चरण के माध्यम से मार्गदर्शन करती है। यदि दोष सत्यापित हो जाता है, तो हम भविष्य की खरीद के लिए एक प्रतिस्थापन इकाई या पूर्ण क्रेडिट नोट प्रदान करते हैं। कृपया प्रसंस्करण के लिए सीरियल नंबर और विफलता का संक्षिप्त विवरण जमा करें। हम अनुचित वायरिंग या इंस्टॉलेशन के कारण क्षतिग्रस्त इकाइयों के लिए रिटर्न स्वीकार नहीं करते हैं जो प्रदान किए गए मैनुअल विनिर्देशों का उल्लंघन करते हैं।

4. NPEXA-C711F की कीमत क्या है?

NPEXA-C711F के लिए बाजार मूल्य आमतौर पर ऑर्डर की मात्रा और विशिष्ट प्रमाणन आवश्यकताओं के आधार पर $180 USD से $330 USD प्रति इकाई तक होता है। हम 20 या अधिक की मात्रा में खरीदने वाले वितरकों और OEMs के लिए टियर्ड मूल्य निर्धारण संरचनाएं प्रदान करते हैं। वैश्विक आपूर्ति श्रृंखला स्थितियों, अंतरराष्ट्रीय टैरिफ और कारखाने के समायोजन के कारण कीमतों में उतार-चढ़ाव होता है। अपनी विशिष्ट परियोजना मात्रा के अनुरूप सटीक, बाध्यकारी कोटेशन के लिए, सीधे बीजिंग जोंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) से संपर्क करें। हम प्रतिस्पर्धी दरें प्रदान करने के लिए प्रतिबद्ध हैं जो हमारे इंस्ट्रूमेंटेशन उत्पादों में एम्बेडेड गुणवत्ता और सुरक्षा मानकों को दर्शाती हैं।

5. क्या यह सुरक्षा अवरोधक थर्ड-पार्टी Modbus मास्टर्स के साथ संगत है?

NPEXA-C711F किसी भी मानक RS485-आधारित Modbus RTU मास्टर के साथ पूरी तरह से संगत है, जिसमें सीमेंस (Siemens), श्नाइडर (Schneider) और रॉकवेल (Rockwell) के PLC शामिल हैं। बैरियर एक निष्क्रिय पारदर्शी डिवाइस के रूप में कार्य करता है, जिसका अर्थ है कि यह संचार डेटा फ़्रेम या बॉड दर सेटिंग्स को संशोधित नहीं करता है। हम एकीकरण से पहले यह सुनिश्चित करने की अनुशंसा करते हैं कि मास्टर नियंत्रक आवश्यक सिग्नल वोल्टेज स्तरों का समर्थन करता है। यदि आप संचार टाइमआउट का सामना करते हैं, तो हमारी सहायता टीम बस के अंत में टर्मिनेशन रेसिस्टर सेटिंग्स को सत्यापित करने में आपकी सहायता कर सकती है। हम अनुरोध पर विभिन्न मास्टर-डिवाइस कॉन्फ़िगरेशन के लिए विस्तृत वायरिंग आरेख प्रदान करते हैं।

6. क्या आप खतरनाक क्षेत्र अनुपालन के लिए प्रमाणन दस्तावेज प्रदान कर सकते हैं?

NPEXA-C711F के प्रत्येक शिपमेंट में आपके सुरक्षा रिकॉर्ड के लिए ATEX और IECEx अनुपालन प्रमाणपत्रों की एक डिजिटल प्रति शामिल है। ये दस्तावेज़ आपके इंस्टॉलेशन परमिट के लिए विशिष्ट विद्युत मापदंडों और सुरक्षा स्तरों का विवरण देते हैं। हम सुनिश्चित करते हैं कि उत्पाद जीवनचक्र के दौरान इन प्रमाणन मानकों को बनाए रखने के लिए प्रत्येक बैच का कठोर परीक्षण किया जाता है। यदि आपके स्थानीय निरीक्षण प्राधिकरण को मूल हस्ताक्षरित प्रतियों की आवश्यकता है, तो कृपया ऑर्डर प्रक्रिया के दौरान हमारी बिक्री टीम को सूचित करें। हम यह सुनिश्चित करने के लिए सख्त दस्तावेज़ीकरण नियंत्रण बनाए रखते हैं कि हमारे द्वारा भेजी जाने वाली प्रत्येक इकाई के लिए सभी सुरक्षा प्रमाणपत्र अद्यतित रहें।

7. नए ग्राहकों के लिए स्वीकृत भुगतान शर्तें क्या हैं?

हम अंतरराष्ट्रीय वायर ट्रांसफर (T/T) और सत्यापित वाणिज्यिक साख पत्र (letters of credit) के माध्यम से भुगतान स्वीकार करते हैं। पहली बार के ग्राहकों के लिए, हम ऑर्डर की पुष्टि पर 50% डाउन पेमेंट का अनुरोध करते हैं, शेष राशि अंतिम शिपमेंट से पहले देय होती है। हम स्थापित भागीदारों और दीर्घकालिक औद्योगिक परियोजनाओं के लिए लचीली शर्तें बनाए रखने का प्रयास करते हैं। हमारा वित्त विभाग अंतरराष्ट्रीय लेनदेन को सुगम बनाने के लिए सभी चालान और कर दस्तावेज़ीकरण को संभालता है। कृपया विशिष्ट बैंक विवरणों के लिए हमसे संपर्क करें और अपने खरीद विभाग के लिए संभावित ओपन-अकाउंट विकल्पों पर चर्चा करें।

8. क्या इस डिवाइस को विशिष्ट रखरखाव या आवधिक अंशांकन (calibration) की आवश्यकता है?

NPEXA-C711F एक सॉलिड-स्टेट डिवाइस है और इसे अपने सुरक्षा मापदंडों को बनाए रखने के लिए किसी आवधिक अंशांकन की आवश्यकता नहीं है। हम यह सुनिश्चित करने के लिए हर 12 महीने में आवास और टर्मिनल कनेक्शन का दृश्य निरीक्षण करने की अनुशंसा करते हैं कि कोई जंग या ढीली वायरिंग तो नहीं है। यदि इकाई उच्च-कंपन वाले वातावरण में स्थित है, तो अपने मानक संयंत्र शटडाउन अवधि के दौरान DIN रेल लॉकिंग तंत्र को सत्यापित करें। हमारी टीम एक संक्षिप्त रखरखाव चेकलिस्ट प्रदान करती है जो आपके तकनीशियनों को नियमित संयंत्र ऑडिट के दौरान सुरक्षा अवरोधक के स्वास्थ्य का शीघ्र आकलन करने में मदद करती है।

9. पारगमन के दौरान क्षति को रोकने के लिए NPEXA-C711F को कैसे पैक किया जाता है?

हम अंतरराष्ट्रीय पारगमन के दौरान प्रत्येक NPEXA-C711F की सुरक्षा के लिए प्रबलित कार्डबोर्ड बक्से के भीतर उच्च-घनत्व एंटी-स्टैटिक फोम इंसर्ट का उपयोग करते हैं। समुद्र या हवाई शिपमेंट के दौरान प्रवेश को रोकने के लिए प्रत्येक इकाई व्यक्तिगत रूप से नमी-प्रूफ पैकेजिंग में लिपटी होती है। हम टिकाऊ बाहरी कार्टन में छोटे शिपमेंट रखते हैं और बड़ी मात्रा में औद्योगिक ऑर्डर के लिए पैलेटाइज्ड क्रेटिंग प्रदान करते हैं। हमारे लॉजिस्टिक्स भागीदार संवेदनशील इलेक्ट्रॉनिक घटकों को संभालने में अनुभवी हैं ताकि यह सुनिश्चित हो सके कि वे सही काम करने की स्थिति में पहुंचें। हम खरीदार के लिए बिना किसी अतिरिक्त लागत के सभी आउटगोइंग शिपमेंट के लिए व्यापक बीमा कवरेज प्रदान करते हैं।

10. क्या आप ऑनसाइट इंस्टॉलेशन और कॉन्फ़िगरेशन के लिए तकनीकी सहायता प्रदान करते हैं?

हमारी तकनीकी टीम आपके प्रारंभिक इंस्टॉलेशन और फील्डबस समस्या निवारण में सहायता के लिए ईमेल या वीडियो कॉल के माध्यम से व्यापक दूरस्थ सहायता प्रदान करती है। हम अधिकांश प्रश्नों को तुरंत हल करने के लिए विस्तृत इंस्टॉलेशन मैनुअल, वायरिंग स्कीमैटिक्स और सामान्य समस्या निवारण मार्गदर्शिकाएं प्रदान करते हैं। यदि आपकी परियोजना में एक जटिल एकीकरण शामिल है जिसके लिए गहन विश्लेषण की आवश्यकता है, तो हम अतिरिक्त शुल्क पर इंजीनियरिंग परामर्श की व्यवस्था कर सकते हैं। हम सीधे ऑनसाइट कमीशनिंग सेवाएं प्रदान नहीं करते हैं, लेकिन यदि आपकी सुविधा को जमीनी स्तर पर सहायता की आवश्यकता है तो हम स्थानीय प्रमाणित सिस्टम इंटीग्रेटर्स की सिफारिश कर सकते हैं।
