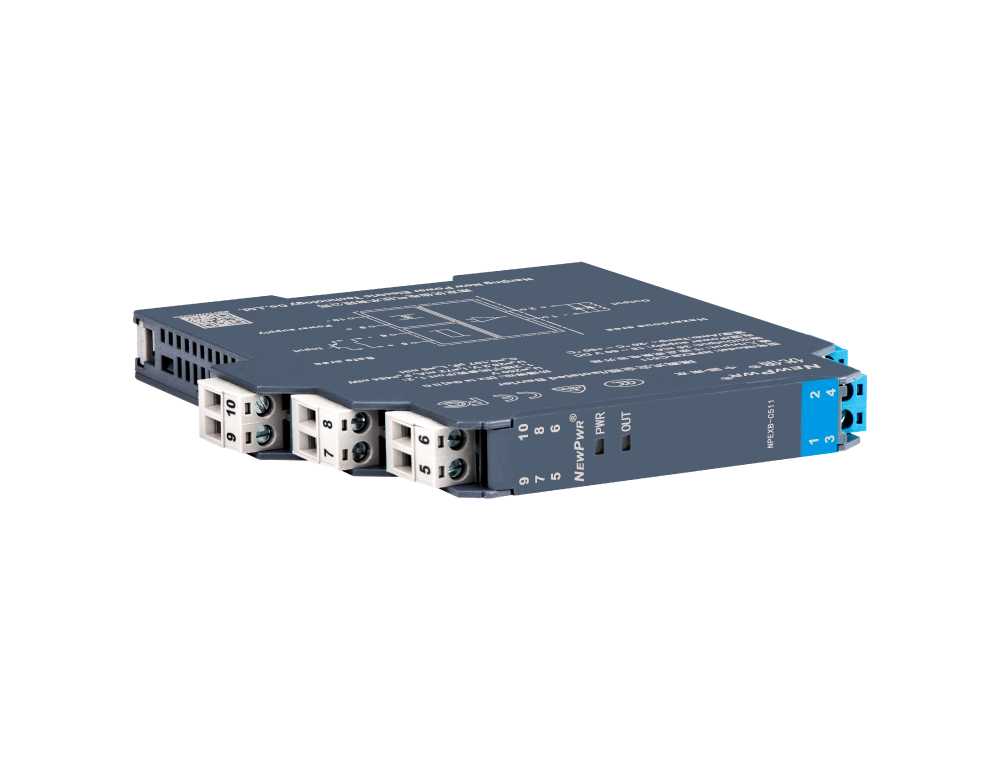

डिजिटल सिग्नलों के लिए न्यू पावर NPEXB-C511 गैल्वेनिक आइसोलेशन सुरक्षा अवरोध

New Power NPEXB-C511 खतरनाक औद्योगिक वातावरण में सुरक्षित सिग्नल ट्रांसमिशन की सुविधा के लिए डिज़ाइन किया गया एक उच्च-सटीक इंट्रिंसिकली सेफ बैरियर रिले के रूप में कार्य करता है। एक महत्वपूर्ण गैल्वेनिक आइसोलेशन बैरियर के रूप में, यह उपकरण फील्ड-साइड सेंसर और कंट्रोल-साइड इंस्ट्रूमेंटेशन के बीच विद्युत डिकपलिंग सुनिश्चित करता है, जिससे उच्च-ऊर्जा दोषों के प्रसार को रोका जा सकता है। इंजीनियरिंग टीमें इस घटक का उपयोग स्वचालित विनिर्माण प्रणालियों, पेट्रोकेमिकल प्रसंस्करण संयंत्रों और अपतटीय तेल प्लेटफार्मों में करती हैं ताकि कठोर विस्फोट-प्रूफ सुरक्षा मानकों का पालन करते हुए सिग्नल अखंडता बनाए रखी जा सके। NPEXB-C511 लगातार 20 ms से कम के रिस्पॉन्स टाइम के साथ डिजिटल इनपुट को प्रोसेस करता है, जो PLC और DCS कॉन्फ़िगरेशन के लिए एक विश्वसनीय इंटरफ़ेस प्रदान करता है। सिस्टम इंटीग्रेटर्स इस मॉडल का चयन इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (EMI) को कम करने और उन वातावरणों में परिचालन निरंतरता सुनिश्चित करने के लिए करते हैं जहाँ संभावित विस्फोटक वायुमंडल के लिए सख्त ऊर्जा सीमा आवश्यक है।

उत्पाद का प्रकार और श्रेणी निर्धारण

NPEXB-C511 सिग्नल कंडीशनिंग मॉड्यूल की श्रेणी में आता है, जो विशेष रूप से DIN-रेल माउंटेड इंट्रिंसिक सेफ्टी बैरियर के रूप में कार्य करता है। यह हार्डवेयर क्लास गैर-खतरनाक क्षेत्र के नियंत्रकों और खतरनाक, संभावित विस्फोटक क्षेत्रों में स्थित फील्ड उपकरणों के बीच एक मध्यवर्ती इंटरफ़ेस के रूप में कार्य करती है। इस मॉड्यूल का प्राथमिक कार्य सुरक्षित क्षेत्र से खतरनाक क्षेत्र में स्थानांतरित होने वाली विद्युत शक्ति (वोल्टेज और करंट) को उन स्तरों तक सीमित करना है जो ज्वलनशील गैसों या धूल को प्रज्वलित करने में असमर्थ हों।

इस वर्गीकरण के आधार पर, NPEXB-C511 को विशेष रूप से डिजिटल सिग्नल थ्रूपुट के लिए इंजीनियर किया गया है, जो इसे एनालॉग-विशिष्ट आइसोलेशन या पावर डिस्ट्रीब्यूशन बैरियर से अलग करता है। यह मुख्य रूप से Ex-i (इंट्रिंसिक सेफ्टी) सुरक्षा अवधारणाओं के दायरे में काम करता है, जो प्रोसेस कंट्रोल के लिए वैश्विक औद्योगिक सुरक्षा निर्देशों का अनुपालन करता है। डिज़ाइनर डिजिटल I/O मॉड्यूल को फील्ड स्विच, प्रॉक्सिमिटी सेंसर या सोलनॉइड वाल्व से अलग करने के लिए इस यूनिट को कैबिनेट-स्तर के पदानुक्रम में रखते हैं।

तकनीकी विनिर्देश

इनपुट सिग्नल: डिजिटल (स्विच/प्रॉक्सिमिटी सेंसर)

आउटपुट सिग्नल: रिले कॉन्टैक्ट/सॉलिड स्टेट

चैनलों की संख्या: 1

आपूर्ति वोल्टेज: 24 V DC (±10%)

बिजली की खपत: < 1.5 W

गैल्वेनिक आइसोलेशन: इनपुट/आउटपुट/पावर

सुरक्षा अखंडता स्तर (Safety Integrity Level): IEC 61508 के अनुसार SIL 2

खतरनाक क्षेत्र ज़ोन: ज़ोन 0, 1, 2

ऑपरेटिंग तापमान: -20 °C से +60 °C

भंडारण तापमान: -40 °C से +80 °C

सुरक्षा वर्ग: IP20

माउंटिंग का प्रकार: 35 mm DIN रेल

रिस्पॉन्स टाइम: < 20 ms

आयाम: 114 mm x 100 mm x 12 mm

वजन: 150 g

तकनीकी मुख्य विशेषताएं

NPEXB-C511 विभिन्न पावर डोमेन के बीच ग्राउंड लूप इंटरफेरेंस को समाप्त करने के लिए उच्च-घनत्व वाले गैल्वेनिक आइसोलेशन सर्किट को शामिल करता है। यह आर्किटेक्चर गारंटी देता है कि कंट्रोल कैबिनेट और फील्ड हार्डवेयर के बीच महत्वपूर्ण संभावित अंतर के बावजूद डेटा पैकेट या स्विच स्थिति सटीक बनी रहे।

इसके अलावा, डिवाइस घने कंट्रोल पैनल के अंदर थर्मल तनाव को कम करने के लिए कम-शक्ति अपव्यय (low-power dissipation) डिज़ाइन का उपयोग करता है। ऑपरेटिंग तापमान को 60 °C से नीचे बनाए रखकर, यूनिट आसन्न इलेक्ट्रॉनिक्स के जीवनकाल को बढ़ाती है और इंस्ट्रूमेंटेशन रैक के लिए समग्र शीतलन आवश्यकताओं को कम करती है।

इसके अलावा, स्टेटस LED संकेतकों का एकीकरण रखरखाव इंजीनियरों को वायरिंग को डिस्कनेक्ट किए बिना त्वरित नैदानिक जाँच करने की अनुमति देता है। ये संकेतक वर्तमान सिग्नल स्थिति और दोष स्थिति को दर्शाते हैं, जो सिस्टम कमीशनिंग और नियमित सेवा चक्रों के दौरान तेजी से समस्या निवारण की सुविधा प्रदान करते हैं।

अनुप्रयोग परिदृश्य

खतरनाक रासायनिक भंडारण निगरानी

यह उपकरण रासायनिक टैंकों में स्तर सेंसर के लिए एक स्थिर इंटरफ़ेस प्रदान करता है, जो इंट्रिंसिक सुरक्षा बनाए रखते हुए लंबी केबलिंग दूरी पर सिग्नल सटीकता सुनिश्चित करता है। यह उच्च-आवृत्ति वाले विद्युत शोर को फ़िल्टर करके गलत-सकारात्मक अलार्म को कम करता है, जिससे सुरक्षा निगरानी प्रणाली की विश्वसनीयता बढ़ती है। पेट्रोकेमिकल पाइपलाइन वाल्व नियंत्रण

यह यूनिट खतरनाक क्षेत्र से हाई-स्पीड स्विचिंग पल्स को अलग करके विस्फोटक वातावरण में सोलनॉइड वाल्व के सटीक संचालन का समर्थन करती है। यह सुनिश्चित करता है कि वाल्व का रिस्पॉन्स टाइम 20 ms से कम रहे, जो आपातकालीन शटडाउन अनुक्रमों और प्रवाह विनियमन के लिए आवश्यक है। अपतटीय प्लेटफॉर्म सेंसर एकीकरण

गैल्वेनिक आइसोलेशन प्रदान करके, मॉड्यूल समुद्री बिजली गिरने के कारण होने वाले संभावित वोल्टेज सर्ज को केंद्रीय नियंत्रण इंस्ट्रूमेंटेशन तक पहुँचने से रोकता है। यह सुरक्षा स्तर चरम मौसम की घटनाओं के दौरान सिस्टम के अपटाइम को सुनिश्चित करता है और डेटा अधिग्रहण श्रृंखला की अखंडता बनाए रखता है।

चयन अनुशंसाएं

उपयुक्त अनुप्रयोग: उच्च-घनत्व वाले ऑटोमेशन कैबिनेट में डिजिटल सेंसर निगरानी जहाँ जगह सीमित है और इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (EMI) प्रचलित है। 12 mm की चौड़ाई उच्च-घनत्व वाली माउंटिंग की अनुमति देती है, जो 50 से अधिक I/O पॉइंट वाले उन सिस्टम के लिए आदर्श है जहाँ कैबिनेट की जगह बहुत कीमती है। अनुपयुक्त अनुप्रयोग: मोटरों या बड़े हीटर बैंकों के लिए प्रत्यक्ष उच्च-शक्ति लोड स्विचिंग। यह बैरियर केवल सिग्नल नियंत्रण के लिए डिज़ाइन किया गया है; प्रति चैनल 2A से अधिक करंट चलाने का प्रयास आंतरिक रिले कॉन्टैक्ट्स को थर्मल नुकसान पहुंचाएगा, जिसके लिए सेकेंडरी पावर रिले चरण की आवश्यकता होगी। तुलनात्मक संदर्भ: उच्च चैनल घनत्व या विभिन्न सिग्नल प्रकारों की आवश्यकता वाले अनुप्रयोगों के लिए, NPEXB-C512 डुअल-चैनल यूनिट पर विचार करें। NPEXB-C512 समान आकार में चैनल क्षमता को दोगुना कर देता है, जिससे यह सिंगल-चैनल NPEXB-C511 की तुलना में कॉम्पैक्ट उच्च-घनत्व इंस्टॉलेशन के लिए पसंदीदा विकल्प बन जाता है।

सामान्य प्रश्न (FAQ)

1. NPEXB-C511 यूनिट की वर्तमान बाजार कीमत क्या है?

इस मॉडल के लिए वर्तमान बाजार मूल्य $180 से $330 USD प्रति यूनिट के बीच है। विनिमय दरों, टैरिफ और फैक्ट्री समायोजन के कारण कीमतों में उतार-चढ़ाव होता रहता है। अपनी मात्रा आवश्यकताओं के अनुरूप सटीक कोटेशन के लिए, सीधे बीजिंग ज़ोंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) से संपर्क करें। हम सुनिश्चित करते हैं कि हमारी कीमत हमारे सभी ग्राहकों के लिए वर्तमान बाजार स्थितियों और आपूर्ति श्रृंखला उपलब्धता को दर्शाती है। कृपया ध्यान दें कि थोक ऑर्डर टियर डिस्काउंट के लिए योग्य हो सकते हैं।

2. NPEXB-C511 के लिए मानक लीड टाइम क्या है, और क्या आपके पास स्टॉक में यूनिट्स उपलब्ध हैं?

हम एक रणनीतिक इन्वेंट्री स्तर बनाए रखते हैं जो हमें भुगतान समाशोधन के बाद 3 कार्य दिवसों के भीतर मानक ऑर्डर भेजने की अनुमति देता है। 50 यूनिट से अधिक के उच्च-मात्रा वाले अनुरोधों के लिए, हमारी उत्पादन टीम 2 से 4 सप्ताह की डिलीवरी विंडो निर्धारित करती है। बीजिंग ज़ोंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) कुशल लॉजिस्टिक्स को प्राथमिकता देती है ताकि यह सुनिश्चित हो सके कि आपके प्रोजेक्ट की समय-सीमा आपूर्ति में देरी से प्रभावित न हो। यदि शीघ्र शिपिंग की आवश्यकता है, तो हम अतिरिक्त शुल्क पर एयर फ्रेट विकल्प प्रदान करते हैं।

3. क्या इस डिवाइस को कॉन्फ़िगरेशन या डायग्नोस्टिक्स के लिए विशिष्ट सॉफ़्टवेयर की आवश्यकता है?

NPEXB-C511 एक हार्डवेयर-कॉन्फ़िगर डिवाइस है जिसे मानक संचालन के लिए किसी बाहरी सॉफ़्टवेयर की आवश्यकता नहीं होती है। उपयोगकर्ता साइट की आवश्यकताओं के आधार पर हाउसिंग के किनारे स्थित एकीकृत DIP स्विच को समायोजित करके सेटअप पूरा करते हैं। हमारी तकनीकी टीम एक सरलीकृत कॉन्फ़िगरेशन गाइड प्रदान करती है जो विभिन्न इनपुट प्रकारों के लिए सही स्विच स्थिति को रेखांकित करती है। यदि आपको सेटअप चुनौतियों का सामना करना पड़ता है, तो हमारे सपोर्ट इंजीनियर आपकी सेटिंग्स को सत्यापित करने के लिए रिमोट सहायता प्रदान करते हैं।

4. क्या इस बैरियर का उपयोग महत्वपूर्ण कंपन वाले वातावरण में किया जा सकता है?

हमारा डिज़ाइन 2g तक कंपन प्रतिरोध के लिए औद्योगिक मानकों का अनुपालन करता है, जो इसे मानक रैक-माउंट इंस्टॉलेशन के लिए उपयुक्त बनाता है। भारी मशीनरी क्षेत्रों में संचालन के दौरान विस्थापन को रोकने के लिए हम 35 mm DIN रेल इंटरफ़ेस के लिए प्रबलित लॉकिंग तंत्र का उपयोग करते हैं। अत्यधिक, निरंतर उच्च-आवृत्ति कंपन वाले वातावरण के लिए, हम आपके एनक्लोजर के भीतर अतिरिक्त डंपिंग माउंट का उपयोग करने की सलाह देते हैं। यदि आपकी सुविधा को तीव्र दोलन का सामना करना पड़ता है, तो विशिष्ट यांत्रिक एकीकरण सलाह के लिए हमारी टीम से बेझिझक संपर्क करें।

5. वारंटी अवधि और उपकरण विफलता के लिए आपकी नीति क्या है?

हम सामान्य परिचालन स्थितियों के तहत सभी विनिर्माण दोषों को कवर करने वाली 24 महीने की सीमित वारंटी प्रदान करते हैं। यदि आप किसी खराबी का सामना करते हैं, तो हम प्रदान किए गए सीरियल नंबर के आधार पर तत्काल नैदानिक समीक्षा शुरू करते हैं। हार्डवेयर विफलता के सत्यापन पर, हम 48 घंटों के भीतर एक्सप्रेस कूरियर के माध्यम से एक प्रतिस्थापन यूनिट भेजते हैं। हमारी नीति सुनिश्चित करती है कि आपका परिचालन डाउनटाइम कम से कम रहे जबकि हम लौटाए गए घटक का गहन विश्लेषण करते हैं।

6. क्या NPEXB-C511 मौजूदा SIL 3 रेटेड कंट्रोल सिस्टम के साथ संगत है?

NPEXB-C511 को SIL 2 अनुप्रयोगों के लिए रेट किया गया है, जो इसे मध्यवर्ती सुरक्षा परतों के लिए एक मजबूत घटक बनाता है। हालांकि इसे एक बड़े SIL 3 सुरक्षा लूप के हिस्से के रूप में स्थापित किया जा सकता है, लेकिन कुल सुरक्षा रेटिंग प्राप्त करने के लिए लूप में रिडंडेंट बैरियर या उच्च-स्तरीय लॉजिक कंट्रोलर शामिल होने चाहिए। कृपया यह सुनिश्चित करने के लिए कि संचयी Probability of Failure on Demand (PFD) आपके विशिष्ट साइट मानदंडों को पूरा करता है, अपने सुरक्षा मैनुअल या साइट इंजीनियर से परामर्श करें। हम अनुरोध पर विस्तृत सुरक्षा विशेषता फ़ाइलें प्रदान करते हैं।

7. खतरनाक क्षेत्र अनुपालन के लिए मुझे इंस्टॉलेशन प्रक्रिया को कैसे संभालना चाहिए?

इंस्टॉलेशन को खतरनाक स्थानों के लिए स्थानीय विद्युत कोड का पालन करना चाहिए, विशेष रूप से यह सुनिश्चित करते हुए कि खतरनाक और सुरक्षित ज़ोन की वायरिंग भौतिक रूप से अलग रहे। इंट्रिंसिक सुरक्षा वायरिंग और पावर लाइनों के बीच इंडक्टिव कपलिंग को रोकने के लिए अलग केबल ट्रे का उपयोग करें। हम आपकी इंस्टॉलेशन साइट के लिए विशिष्ट प्रतिबाधा (impedance) आवश्यकताओं के अनुसार बैरियर को ग्राउंड करने की सलाह देते हैं। हमारी टीम एक इंस्टॉलेशन चेकलिस्ट प्रदान करती है जो आपके विशिष्ट ज़ोन वर्गीकरण के लिए आवश्यक निकासी दूरियों का विवरण देती है।

8. शिपिंग शर्तें और अंतर्राष्ट्रीय वितरण क्षमताएं क्या हैं?

हम इलेक्ट्रॉनिक घटकों की सुरक्षित हैंडलिंग सुनिश्चित करने के लिए स्थापित वैश्विक लॉजिस्टिक्स भागीदारों के माध्यम से दुनिया भर में शिपिंग प्रदान करते हैं। ट्रांजिट के दौरान नमी और इलेक्ट्रोस्टैटिक क्षति को रोकने के लिए सभी शिपमेंट में मानक सुरक्षात्मक पैकेजिंग शामिल है। हम डिस्पैच पर तुरंत एक ट्रैकिंग नंबर प्रदान करते हैं, जिससे आप अपने ऑर्डर की वास्तविक समय स्थिति की निगरानी कर सकते हैं। कस्टम क्लीयरेंस के लिए, हमारा लॉजिस्टिक्स विभाग मूल प्रमाण पत्र और अनुपालन विवरण सहित सभी आवश्यक दस्तावेज तैयार करता है।

9. क्या आप गैर-मानक एनक्लोजर के लिए कस्टम माउंटिंग समाधान प्रदान कर सकते हैं?

हम मुख्य रूप से मानक 35 mm DIN रेल माउंटिंग का समर्थन करते हैं, जो हमारे उपकरणों के लिए उद्योग का मानक है। यदि आपकी सुविधा को अद्वितीय कैबिनेट एकीकरण की आवश्यकता है, तो हम अतिरिक्त शुल्क पर एडेप्टर प्लेट प्रदान करते हैं जो वैकल्पिक माउंटिंग पैटर्न को समायोजित करते हैं। हमारा इंजीनियरिंग विभाग उचित वेंटिलेशन बनाए रखने वाली डिज़ाइन अनुशंसा प्रदान करने के लिए आपके एनक्लोजर आरेखों की समीक्षा कर सकता है। व्यवहार्यता मूल्यांकन के लिए कृपया अपने कैबिनेट चित्र हमारी सपोर्ट टीम को जमा करें।

10. क्या तकनीकी सहायता या फैक्ट्री कैलिब्रेशन प्रमाण पत्र के लिए अतिरिक्त लागत है?

ईमेल और फोन के माध्यम से मानक तकनीकी सहायता हमारे ग्राहकों के लिए बिना किसी अतिरिक्त लागत के प्रत्येक खरीद के साथ शामिल है। यदि आपको औपचारिक फैक्ट्री कैलिब्रेशन प्रमाण पत्र या ऑनसाइट कमीशनिंग विज़िट की आवश्यकता है, तो हम ये सेवाएं अतिरिक्त शुल्क पर प्रदान करते हैं। हम ऑर्डर प्लेसमेंट के समय इन दस्तावेजों का अनुरोध करने की सलाह देते हैं ताकि यह सुनिश्चित हो सके कि वे आपके शिपमेंट के साथ तैयार किए जाएं। विशेष प्रमाणन पैकेज या विस्तारित तकनीकी सहायता समझौतों के संबंध में मूल्य निर्धारण विवरण के लिए हमसे संपर्क करें।
