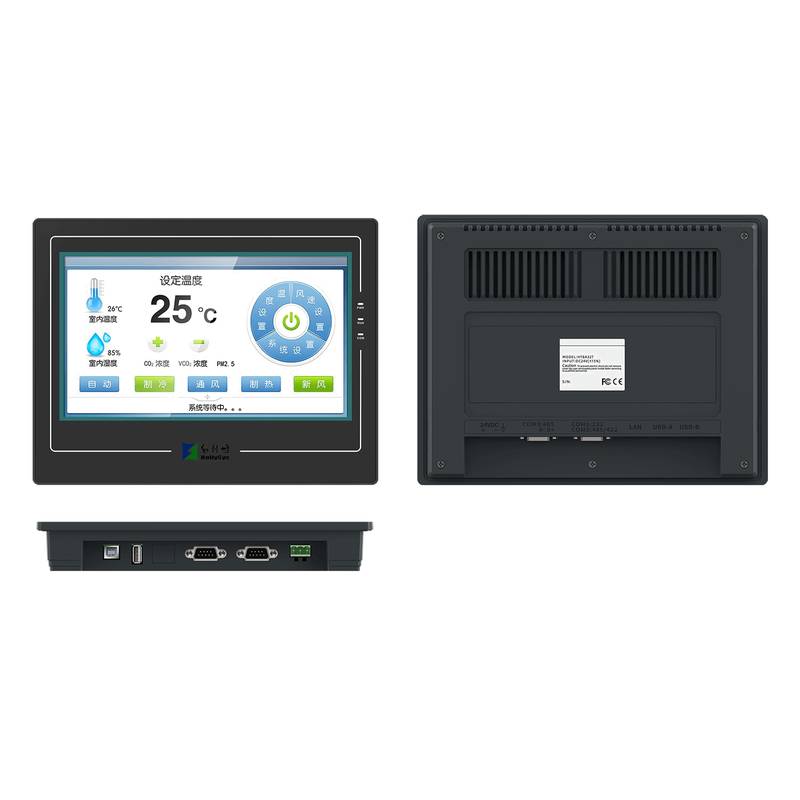

HollySys HT8001 HMI Display Industrial Touch Screen 15 Inch

HollySys HT8001 HMI डिस्प्ले औद्योगिक टच स्क्रीन 15 इंच आधुनिक औद्योगिक वातावरण के लिए मजबूत विज़ुअलाइज़ेशन प्रदर्शन प्रदान करता है। एक उच्च-रिज़ॉल्यूशन डिस्प्ले और एक उत्तरदायी टच पैनल की विशेषता के साथ, यह औद्योगिक ऑपरेटर इंटरफ़ेस कुशल इंटरैक्शन और वास्तविक समय डेटा निगरानी सुनिश्चित करता है। Beijing Zhongping Technology (बेइजिंग झोंगपिंग टेक्नोलॉजी) कारखाने की स्वचालन प्रणालियों में तेजी से एकीकरण का समर्थन करने के लिए मूल क्षेत्रीय इन्वेंट्री से इस यूनिट की आपूर्ति करता है।

आधुनिक औद्योगिक स्वचालन वातावरण अक्सर मानक ऑपरेटर टर्मिनलों के लिए गंभीर चुनौतियां प्रस्तुत करते हैं, जिनमें परिवेशी धूल, तेल का कोहरा और जटिल प्रकाश स्थिति शामिल हैं जो स्क्रीन की दृश्यता को कम करती हैं और टच पंजीकरण विफलता का कारण बनती हैं। HollySys HT8001 श्रृंखला का औद्योगिक मानव-मशीन इंटरफ़ेस विशेष रूप से उच्च-चमक वाले TFT लिक्विड क्रिस्टल डिस्प्ले को अत्यधिक मजबूत टच पैनल के साथ जोड़कर इन क्षेत्र-स्तरीय बाधाओं को दूर करने के लिए इंजीनियर किया गया है, जो समकालीन मशीनरी की कठोर दृश्य और संवादात्मक मांगों को पूरा करता है। औद्योगिक विनिर्माण उपकरण को विलंबता या रेंडरिंग बाधाओं के बिना प्रक्रिया चर की निरंतर देखरेख, तत्काल अलार्म घोषणा और सहज ग्राफिकल बदलाव की आवश्यकता होती है। इसे प्राप्त करने के लिए, हार्डवेयर आर्किटेक्चर एम्बेडेड कम-पावर ARM संरचना CPU तकनीक पर निर्भर करता है, जिससे सिस्टम तेजी से जटिल ग्राफिकल कॉल निष्पादित करने और बड़े उपयोगकर्ता प्रोग्राम स्टोरेज स्पेस को प्रबंधित करने में सक्षम होता है। यह तकनीकी कॉन्फ़िगरेशन स्टैंडअलोन और छोटे पैमाने की स्वचालन प्रणालियों के लिए कुशल ऑन-साइट डेटा अधिग्रहण, संख्यात्मक गणना और नियंत्रण निष्पादन सुनिश्चित करता है। जब ऑपरेटर इंटरफेस को विभिन्न प्रोग्रामेबल लॉजिक कंट्रोलर और इंटेलिजेंट उपकरणों से जोड़ा जाता है, तो संचार विश्वसनीयता एक महत्वपूर्ण कारक बनी रहती है। एकीकृत सीरियल संचार इंटरफ़ेस और ईथरनेट पोर्ट विशेष उपयोगकर्ता रनटाइम कार्यक्रमों की आवश्यकता के बिना सीधे संचार प्रोटोकॉल का समर्थन करते हैं, जो प्लांट फ्लोर पर हाई-स्पीड डेटा एक्सचेंज और मल्टी-स्टेशन नेटवर्किंग की सुविधा प्रदान करते हैं। इसके अलावा, विद्युत नियंत्रण बाड़ों के भीतर भौतिक स्थापना बाधाओं के लिए कॉम्पैक्ट फॉर्म फैक्टर और कठोर पर्यावरणीय सुरक्षा की आवश्यकता होती है। फ्रंट पैनल तरल छींटे और हवा में उड़ने वाले कणों के प्रवेश के खिलाफ IP65 सुरक्षा मानकों को पूरा करता है, जबकि फैनलेस वाइड-टेम्परेचर थर्मल डिज़ाइन उतार-चढ़ाव वाले थर्मल भार के तहत परिचालन स्थिरता बनाए रखता है।

तकनीकी विनिर्देश (Technical Specifications)

डिस्प्ले साइज़: 15.6 Inch @ 16:9 Aspect Ratio

रिज़ॉल्यूशन: 1920 × 1080 @ Full HD

टच पैनल: 4-Wire High-Precision Touch Panel

डिस्प्ले रंग: 16.77 Million Colors @ True Color LED

बैकलाइट मॉड्यूल: LED @ Adjustable Brightness

कंट्रास्ट अनुपात: 700:1 @ Standard Operating Conditions

चमक: 300 cd/㎡ @ Maximum Setting

मेमोरी: 128M FLASH + 128M DDR3 @ System Configuration

CPU: Cortex A7 1.2GHz Dual-Core @ Processing Unit

बिजली की खपत: 10 W @ 24 VDC Supply

FCC अनुपालन: FCC Class A @ Electromagnetic Compatibility

वोल्टेज सहनशक्ति: 1000V AC @ 1 Minute Test Duration

सुरक्षा रेटिंग: IP65 @ Front Panel Only

बाड़े की सामग्री: Engineering Plastics ABS+PC @ Structural Housing

बिजली की आपूर्ति: DC 12-24V (±15%) @ Input Voltage Range

सीरियल इंटरफ़ेस: COM1: RS232/422/485 @ Communication Port

USB डाउनलोड पोर्ट: N/A @ Direct Configuration Upload

U-डिश पोर्ट: YES @ External Data Logging

ईथरनेट पोर्ट: YES @ Network Connectivity

WIFI: N/A @ Wireless Module

4G: N/A @ Cellular Module

ऑपरेटिंग तापमान: -20°C to 55°C @ Without Freezing

ऑपरेटिंग आर्द्रता: 5% to 95% RH @ Without Condensation

कंपन प्रतिरोध: 10 to 25 Hz @ 2G for 30 Minutes in X, Y, Z Axes

बाहरी आयाम: 395 × 257 × 31 mm @ Overall Physical Size

कटआउट आयाम: 383 × 246 mm @ Panel Mounting Cutout

शुद्ध वजन: 2.45 kg @ Unit Mass

औद्योगिक मानव-मशीन इंटरैक्शन चुनौतियां और डिस्प्ले पोजीशनिंग

कारखाने के फर्श का वातावरण इलेक्ट्रॉनिक डिस्प्ले उपकरणों को लगातार हवा में संदूषण, नमी और उच्च परिवेशी प्रकाश स्तर के अधीन करता है जो मानक वाणिज्यिक स्क्रीन में स्क्रीन सुपाठ्यता और स्पर्श सटीकता से समझौता करते हैं। HollySys HT8001 श्रृंखला का HMI परिवर्तनीय रोशनी की स्थिति के तहत दृश्य स्पष्टता बनाए रखने के लिए डिज़ाइन की गई एक इंजीनियर औद्योगिक डिस्प्ले संरचना के माध्यम से इन परिचालन खतरों को संबोधित करता है। टिकाऊ 4-वायर उच्च-शुद्धता टच सतहों के साथ संयुक्त उच्च-श्रेणी के TFT लिक्विड क्रिस्टल पैनलों का उपयोग करके, हार्डवेयर सतह की नमी या हल्के कण संचय के कारण होने वाले झूठे ट्रिगर को रोकते हुए लगातार ऑपरेटर जुड़ाव का सामना करता है। यह स्थिति सुनिश्चित करती है कि ऑपरेटर अलग-अलग और निरंतर विनिर्माण सेटिंग्स में महत्वपूर्ण प्रक्रिया मापदंडों की निर्बाध दृश्य देखरेख बनाए रखें।

उच्च-प्रदर्शन ग्राफिक्स प्रोसेसिंग और कॉन्फ़िगरेशन संकलन

व्यापक चर रजिस्टरों की वास्तविक समय की निगरानी, गतिशील स्क्रीन रिफ्रेशिंग, और जटिल ग्राफिकल रेंडरिंग औद्योगिक ऑपरेटर टर्मिनलों पर भारी प्रसंस्करण मांग रखते हैं। HT8001 श्रृंखला के आंतरिक वास्तुकला में जटिल ग्राफिक्स संकलन और निष्पादन को तेज करने के लिए समर्पित फ्लैश और मेमोरी संसाधनों के साथ काम करने वाला एक डुअल-कोर Cortex A7 प्रोसेसर शामिल है। यह हार्डवेयर कॉन्फ़िगरेशन सिस्टम लैग के बिना तेजी से स्क्रीन स्विचिंग, चिकनी एनीमेशन रेंडरिंग और सरल स्क्रिप्ट कार्यक्रमों के कुशल प्रसंस्करण को सक्षम बनाता है। परिणामस्वरूप, इंजीनियरिंग टीमें तेजी से डेटा अधिग्रहण और नियंत्रण प्रतिक्रिया समय बनाए रखते हुए सीधे डिवाइस पर जटिल नियंत्रण तर्क और बड़े उपयोगकर्ता प्रोग्राम क्षमताओं को लागू कर सकती हैं।

मल्टी-प्रोटोकॉल संचार इंटरफेस और औद्योगिक इंटरकनेक्टिविटी

ऑपरेटर पैनल को विभिन्न प्रोग्रामेबल लॉजिक कंट्रोलर, वैरिएबल फ़्रीक्वेंसी ड्राइव और स्मार्ट मीटर के साथ इंटरफेस करने से अक्सर नियंत्रण कैबिनेट के भीतर प्रोटोकॉल असंगति और भौतिक पोर्ट सीमाएं शुरू होती हैं। HT8001 श्रृंखला लागू मॉडल पर मानक ईथरनेट पोर्ट के साथ कॉन्फ़िगर करने योग्य RS232, RS422 और RS485 सीरियल इंटरफेस सहित कई भौतिक संचार परतों को सुसज्जित करके इन एकीकरण बाधाओं को दूर करती है। यह हार्डवेयर लचीलापन कस्टम संचार ड्राइवरों या विशेष रनटाइम अनुवाद सॉफ्टवेयर की आवश्यकता के बिना विभिन्न नियंत्रक ब्रांडों के साथ सीधे डेटा transmisión (संचरण) की अनुमति देता है। ऐसी कनेक्टिविटी सिस्टम एकीकरण आर्किटेक्चर को सुव्यवस्थित करती है और वितरित स्वचालन कोशिकाओं में विश्वसनीय मल्टी-मास्टर डेटा एक्सचेंज मार्गों की स्थापना करती है।

फ्रंट पैनल IP65 सुरक्षा और बाड़े का एकीकरण

भारी औद्योगिक सेटिंग्स में तैनात नियंत्रण बाड़े तरल छींटे, भौतिक कंपन और विद्युत शोर के लगातार संपर्क का अनुभव करते हैं जो आंतरिक इलेक्ट्रॉनिक्स को खतरा देते हैं। कैबिनेट कटआउट में ठीक से लगाए जाने पर HT8001 श्रृंखला का फ्रंट बेज़ल नमी और धूल के प्रवेश के खिलाफ डिस्प्ले परिधि को सील करते हुए IP65 प्रवेश सुरक्षा रेटिंग प्राप्त करता है। कॉम्पैक्ट माउंटिंग गहराई, कम बिजली अपव्यय प्रोफाइल और इंजीनियर ABS प्लस PC आवास सामग्री के साथ संयुक्त, सील बाड़ों के भीतर थर्मल संचय को कम करती है। ये भौतिक विशेषताएँ सामूहिक रूप से विफलताओं के बीच औसत समय को बढ़ाती हैं, सिस्टम की उपलब्धता की रक्षा करती हैं, और मूल उपकरण निर्माताओं के लिए चल रहे रखरखाव हस्तक्षेप को कम करती हैं।

चयन मार्गदर्शन और वैकल्पिक विकल्प

उपयुक्त HMI मॉडल का चयन भौतिक पैनल आयामों, आवश्यक संचार पोर्ट और सिस्टम डिज़ाइन मापदंडों द्वारा निर्दिष्ट पर्यावरणीय रेटिंग मानदंडों पर निर्भर करता है। व्यापक HT8001 उत्पाद परिवार में 4.3 इंच से 15.6 इंच तक के डिस्प्ले आकार का एक विविध चयन शामिल है, जिसमें HT8432T, HT8732T, HT8A32T, HT8421TE और HT8701TE जैसे विकल्प विशिष्ट अनुप्रयोग तराजू से मेल खाने के लिए अलग-अलग संकल्प, मेमोरी आवंटन और ईथरनेट क्षमताएं प्रदान करते हैं। Beijing Zhongping Technology (बेइजिंग झोंगपिंग टेक्नोलॉजी) इंजीनियरिंग टीमों को चल रहे स्वचालन परियोजनाओं के लिए क्रॉस-रेफरेंस चयन और स्रोत मिलान हार्डवेयर प्रतिस्थापन करने में मदद करने के लिए विशेषज्ञ तकनीकी सहायता और क्षेत्रीय इन्वेंट्री समर्थन प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. HT8001 औद्योगिक टच स्क्रीन को पावर देने के लिए आवश्यक मानक इनपुट वोल्टेज रेंज क्या है?

यूनिट प्लस या माइनस 15% की स्वीकार्य सहनशीलता के साथ DC 12-24V की प्रत्यक्ष वर्तमान आपूर्ति पर संचालित होती है।

2. क्या डिस्प्ले का फ्रंट बेज़ल किसी विशिष्ट तरल और धूल सुरक्षा मानकों को पूरा करता है?

हाँ, प्रदान किए गए माउंटिंग गास्केट और हार्डवेयर का उपयोग करके सही ढंग से स्थापित होने पर फ्रंट पैनल IP65 सुरक्षा रेटिंग प्राप्त करता है।

3. HT8001 श्रृंखला हार्डवेयर कॉन्फ़िगरेशन के अंदर किस कोर प्रोसेसर आर्किटेक्चर का उपयोग किया जाता है?

यूनिट विशिष्ट मॉडल भिन्नता के आधार पर 1.2GHz तक की गति से काम करने वाले Cortex A7 डुअल-कोर प्रोसेसर द्वारा संचालित होती है।

4. क्या यह मानव-मशीन इंटरफ़ेस विशेष स्क्रिप्ट के बिना प्रोग्रामेबल लॉजिक कंट्रोलर के साथ सीधे संवाद कर सकता है?

हाँ, सिस्टम विभिन्न PLC के साथ सीधे संचार प्रोटोकॉल का समर्थन करता है, जिससे नियंत्रक पक्ष पर जटिल कस्टम प्रोग्राम चलाए बिना डेटा ट्रांसफर की अनुमति मिलती है।

5. इस HMI के लिए स्क्रीन विकसित करने के लिए किस प्रोग्रामिंग और कॉन्फ़िगरेशन सॉफ़्टवेयर का उपयोग किया जाता है?

डिवाइस समर्पित कॉन्फ़िगरेशन सॉफ़्टवेयर पैकेज का समर्थन करता है जो सिमुलेशन रन, मैक्रो निर्देशों और स्मार्ट रेसिपी प्रबंधन कार्यों की सुविधा प्रदान करता है।

6. डिस्प्ले असेंबली में किस प्रकार की टच पैनल तकनीक एकीकृत है?

यूनिट औद्योगिक सेटिंग्स में विश्वसनीय स्पर्श इनपुट के लिए डिज़ाइन किया गया एक टिकाऊ 4-वायर उच्च-शुद्धता एनालॉग प्रतिरोधक टच पैनल शामिल करती है।

7. क्या अंतरिक्ष-बाधित पैनलों के लिए एक ही उत्पाद श्रृंखला के भीतर वैकल्पिक स्क्रीन आकार उपलब्ध हैं?

हाँ, श्रृंखला में कॉम्पैक्ट 4.3-इंच वेरिएंट से लेकर विभिन्न माउंटिंग कटआउट के साथ बड़े 15.6-इंच डिस्प्ले तक कई पैनल आयाम शामिल हैं।

8. बाहरी डेटा लॉगिंग और परिधीय कनेक्शन के लिए कौन से संचार पोर्ट भौतिक रूप से उपलब्ध हैं?

सटीक मॉडल कोड के आधार पर, हार्डवेयर में एकीकृत सीरियल COM पोर्ट, U-डिश USB पोर्ट और ईथरनेट इंटरफेस शामिल हैं।

9. अंधी बाड़ों में सुरक्षित तैनाती के लिए विशिष्ट ऑपरेटिंग तापमान सीमा क्या है?

यूनिट गैर-फ्रीजिंग स्थितियों के तहत शून्य से 20 डिग्री सेल्सियस से 55 डिग्री सेल्सियस तक के परिवेश के तापमान सीमा के भीतर मज़बूती से कार्य करती है।

10. इंजीनियरिंग टीमें प्रतिस्थापन के लिए क्रॉस-रेफरेंस समर्थन कैसे प्राप्त कर सकती हैं या क्षेत्रीय स्टॉक उपलब्धता की जांच कैसे कर सकती हैं?

Beijing Zhongping Technology (बेइजिंग झोंगपिंग टेक्नोलॉजी) पेशेवर तकनीकी परामर्श, क्रॉस-रेफरेंसिंग सेवाएं और स्थानीय मूल घटक आपूर्ति सहायता प्रदान करता है।
