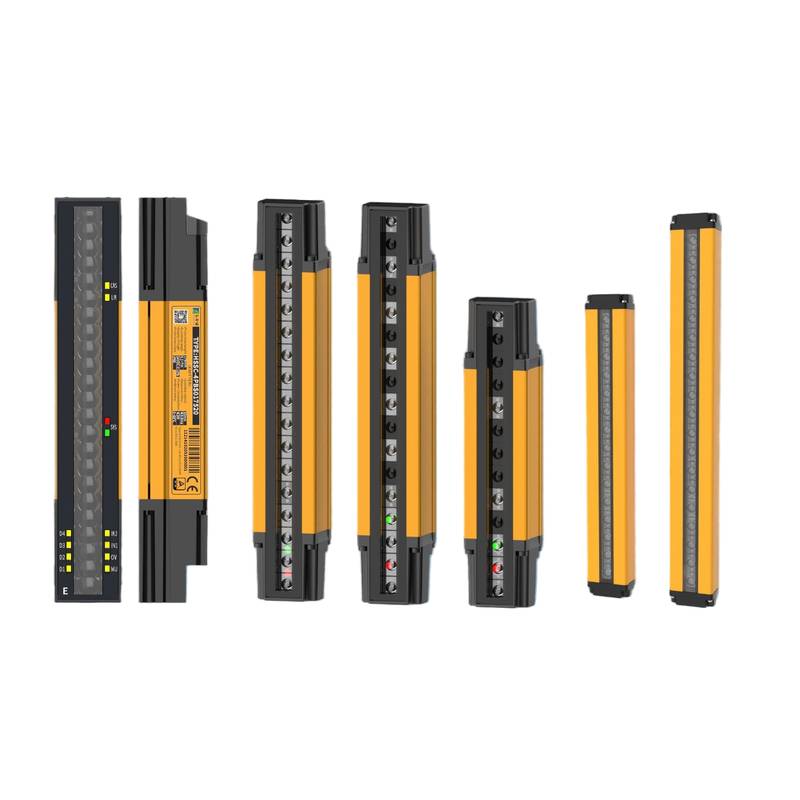

उच्च जोखिम वाले प्रक्रिया वातावरण में औद्योगिक कार्यात्मक सुरक्षा तैनाती के लिए विनाशकारी विफलता के जोखिमों को कम करने के लिए कठोर हार्डवेयर डायग्नोस्टिक्स और नियतात्मक प्रतिक्रिया आर्किटेक्चर की आवश्यकता होती है। Beijing Zhongping Technology (北京众平科技股份有限公司) मौजूदा सुरक्षा साधन प्रणालियों में सहजता से एकीकृत करने के लिए डिज़ाइन किए गए प्रमाणित सुरक्षा स्वचालन घटकों को प्रदान करके इस कठोर मानक का समर्थन करता है। सुरक्षा इंटरलॉक स्विच के साथ HollySys सेफ्टी लाइट कर्टन खतरनाक मशीनरी क्षेत्रों के लिए मजबूत परिधि सुरक्षा और इंटरलॉक सत्यापन प्रदान करता है।
आधुनिक विनिर्माण मंजिलों को ऑप्टिकल मिसअलाइनमेंट, उच्च शक्ति वाले वीएफडी (VFD) से विद्युत चुम्बकीय हस्तक्षेप, और सुरक्षा संपर्ककर्ताओं पर यांत्रिक घिसाव से संबंधित लगातार चुनौतियों का सामना करना पड़ता है। HollySys सुरक्षा आर्किटेक्चर सिंक्रनाइज़्ड इन्फ्रारेड बीम स्कैनिंग और आंतरिक क्रॉस फॉल्ट डिटेक्शन लॉजिक द्वारा निगरानी किए जाने वाले दोहरे चैनल सुरक्षा आउटपुट के माध्यम से इन चरों को संबोधित करता है। एकीकृत सुरक्षा इंटरलॉक स्विच भौतिक गेट की निगरानी को लागू करते हैं, यह सुनिश्चित करते हुए कि जब तक सभी सुरक्षात्मक संलग्नक सुरक्षित रूप से लॉक नहीं हो जाते, तब तक खतरनाक गति शुरू नहीं हो सकती है।
तकनीकी विनिर्देश
सुरक्षा अखंडता स्तर: SIL3 @ IEC 61508
प्रदर्शन स्तर: PL e @ ISO 13849-1
प्रतिक्रिया समय: 15.0 ms @ मानक रेंज
ऑपरेटिंग वोल्टेज: 24 VDC ± 10% @ अधिकतम लोड
वर्तमान खपत: 500 mA @ 24 VDC
एनक्लोजर रेटिंग: IP65 @ IEC 60529
ऑपरेटिंग तापमान: -10°C - 55°C @ गैर-संघनन
सुरक्षा आउटपुट प्रकार: PNP सॉलिड स्टेट डुअल चैनल्स @ 0.5 A
इंटरलॉक संपर्क रेटिंग: 3 A @ 250 VAC
इंटरलॉक एक्चुएशन फोर्स: 15 N @ न्यूनतम लॉक जुड़ाव
डिटेक्शन क्षमता: 14.0 mm @ फिंगर प्रोटेक्शन मोड
ऑप्टिकल सिंक्रोनाइज़ेशन: इन्फ्रारेड LED @ 850 nm तरंग दैर्ध्य
केबल कनेक्शन: M12 8-Pin Eurofast @ परिरक्षित मुड़े हुए जोड़े (Shielded Twisted Pair)
MTBF: 100,000 hours @ 40°C ऑपरेटिंग परिवेश
सिस्टम एकीकरण और हार्डवेयर सेटअप
सुरक्षा लाइट कर्टन और इंटरलॉक स्विच की उचित हार्डवेयर स्थापना के लिए उपद्रव ट्रिपिंग को रोकने के लिए भौतिक संरेखण दिशानिर्देशों और परिरक्षण प्रोटोकॉल के सख्त पालन की आवश्यकता होती है। कंपन तनाव के तहत 0.5 डिग्री के भीतर ऑप्टिकल अक्ष सहिष्णुता बनाए रखने के लिए रिसीवर और उत्सर्जक इकाइयों को समायोज्य कोष्ठक (adjustable brackets) का उपयोग करके कठोर संरचनात्मक प्रोफाइलों पर लगाया जाना चाहिए। M12 परिरक्षित विमानन कनेक्टर प्राथमिक नियंत्रण लाइनों को समाप्त करते हैं, जहाँ ग्राउंड लूप को खत्म करने के लिए समग्र लट में ढाल को कम प्रतिबाधा धातु क्लैंप के माध्यम से सीधे नियंत्रण कैबिनेट ग्राउंड प्लेट से जोड़ा जाना चाहिए।
सिग्नल ट्रांसमिशन समर्पित सुरक्षा रिले या सुरक्षित प्रोग्रामेबल लॉजिक सॉल्वर इनपुट के माध्यम से रूट किए गए पूरक दोहरे चैनल PNP ट्रांजिस्टर आउटपुट का उपयोग करता है। सुरक्षा इंटरलॉक स्विच यांत्रिक एक्चुएटर स्थिति को लगातार सत्यापित करने के लिए एक अतिरेक सर्किट कॉन्फ़िगरेशन में वायर्ड मजबूर निर्देशित संपर्कों का उपयोग करता है। वायरिंग के दौरान, प्रेरित विद्युत चुम्बकीय क्षणिकों को दबाने के लिए न्यूनतम 300 मिमी की दूरी द्वारा कम वोल्टेज सुरक्षा सिग्नल केबलों और उच्च वोल्टेज मोटर पावर लाइनों के बीच भौतिक पृथक्करण बनाए रखें। तर्क सर्किट में खतरनाक दोष वोल्टेज प्रसार को रोकने के लिए बिजली की आपूर्ति लाइनों को IEC 60364-4-41 के अनुपालन में एक पृथक अतिरिक्त कम वोल्टेज स्रोत से प्राप्त होना चाहिए।
विश्वसनीयता और पर्यावरण स्थायित्व
औद्योगिक स्वचालन बुनियादी ढांचे को कठोर परिवेशी चर जैसे कि हवा से उड़ने वाले कणों, नमी के संघनन और थर्मल उतार-चढ़ाव के खिलाफ लंबे समय तक परिचालनदीर्घायु और संरचनात्मक लचीलेपन की आवश्यकता होती है। सुरक्षा लाइट कर्टन के extruded एल्यूमीनियम आवास में रासायनिक प्रसंस्करण और मोटर वाहन विधानसभा लाइनों में संक्षारण प्रतिरोध प्रदान करने वाला एक एनोडाइज्ड सतह उपचार है। नियमित रखरखाव के दौरान धूल संचय या मामूली यांत्रिक प्रभावों के कारण प्रकाश संचरण के क्षरण को रोकने के लिए ऑप्टिकल लेंस को खरोंच प्रतिरोधी पॉलिमर के साथ लेपित किया जाता है।
भारी औद्योगिक सुविधाओं में आम प्रवाहकीय आर्द्रता और संक्षारक गैस के संपर्क से मुद्रित सर्किट बोर्डों की रक्षा के लिए आंतरिक इलेक्ट्रॉनिक्स कॉनफॉर्मल कोटिंग अनुप्रयोग से गुजरते हैं। थर्मल प्रबंधन -10°C से 55°C की निर्दिष्ट ऑपरेटिंग रेंज में स्थिर अर्धचालक जंक्शन तापमान बनाए रखते हुए, संरचनात्मक पतवार के माध्यम से निष्क्रिय अपव्यय पर निर्भर करता है। व्यवस्थित स्व-नैदानिक दिनचर्या आंतरिक प्रोसेसर आर्किटेक्चर के भीतर लगातार निष्पादित होती है, दोष पारदर्शिता सुनिश्चित करने और गुप्त हार्डवेयर विफलताओं को रोकने के लिए हर 20.0 ms में ऑप्टिकल पथ सिग्नल शक्ति और आंतरिक स्विचिंग राज्य अखंडता की जाँच करती है।
चयन मार्गदर्शन और वैकल्पिक विकल्प
उपयुक्त सुरक्षा कॉन्फ़िगरेशन चुनने में खतरे की श्रेणी के वर्गीकरण, स्टॉप समय की गणना और पहरेदार मशीनरी ज़ोन के भौतिक पहुँच आयामों का मूल्यांकन करना शामिल है। Beijing Zhongping Technology (北京众平科技股份有限公司) विविध औद्योगिक स्वचालन आवश्यकताओं के लिए व्यापक तकनीकी सहायता और स्टॉक उपलब्धता प्रदान करता है, जिससे इंजीनियरिंग टीमों को इष्टतम सुरक्षा सेंसर रिज़ॉल्यूशन और इंटरलॉक एक्चुएशन प्रकार चुनने में मदद मिलती है। उच्च रिज़ॉल्यूशन फिंगर डिटेक्शन की आवश्यकता वाले अनुप्रयोग 14.0 mm बीम पिच मॉडल का उपयोग करते हैं, जबकि विस्तारित स्पैन पर परिधि की सुरक्षा 30.0 mm या 40.0 mm बीम पिच वेरिएंट का उपयोग करती है।
जब स्थानिक बाधाएं परिधि प्रकाश पर्दे की स्थापना को रोकती हैं, तो वैकल्पिक विन्यास जैसे सुरक्षा लेज़र स्कैनर या चुंबकीय सुरक्षा इंटरलॉक स्विच को सुरक्षा योजना में एकीकृत किया जा सकता है। इंजीनियरों को यह सत्यापित करना चाहिए कि मशीन रोकने की दूरी के साथ संयुक्त चुने गए सुरक्षा सेंसर प्रतिक्रिया समय ISO 13855 में निर्धारित न्यूनतम सुरक्षा दूरी सूत्र को संतुष्ट करता है। पौधे के उन्नयन या नई ओईएम मशीनरी निर्माण के लिए क्रॉस संदर्भ चयन, सुरक्षा दूरी गणना और हार्डवेयर संगतता मूल्यांकन में सहायता के लिए स्थानीय तकनीकी विशेषज्ञ उपलब्ध हैं।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. इस सुरक्षा लाइट कर्टन मॉडल के लिए मानक वितरण समय सीमा और स्टॉक उपलब्धता क्या है?
Beijing Zhongping Technology (北京众平科技股份有限公司) मानक सुरक्षा लाइट कर्टन और इंटरलॉक स्विच वेरिएंट का क्षेत्रीय स्टॉक बनाए रखता है, जिसमें आदेश की पुष्टि के बाद 24 से 48 घंटों के भीतर विशिष्ट प्रेषण होता है।
2. क्या हार्डवेयर खरीद में मानक निर्माता वारंटी कवरेज शामिल है?
सभी आपूर्ति किए गए सुरक्षा घटक सामान्य औद्योगिक परिचालन स्थितियों के तहत संरचनात्मक या विनिर्माण दोषों को कवर करने वाली व्यापक 12 महीने की गुणवत्ता वारंटी द्वारा समर्थित हैं।
3. सुरक्षा लाइट कर्टन SIL3 कार्यात्मक सुरक्षा अनुपालन कैसे प्राप्त करता है?
अनुपालन निरंतर आंतरिक नैदानिक पल्स परीक्षण के साथ संयुक्त अतिरेक दोहरे चैनल ठोस राज्य आउटपुट आर्किटेक्चर के माध्यम से प्राप्त किया जाता है जो 20.0 ms के भीतर एकल बिंदु विफलताओं का पता लगाता है।
4. क्या रखरखाव या संरेखण उद्देश्यों के लिए सुरक्षा इंटरलॉक स्विच को बायपास किया जा सकता है?
सुरक्षा इंटरलॉक स्विच को बायपास करना कार्यात्मक सुरक्षा मानकों का उल्लंघन करता है जब तक कि प्रमाणित म्यूटिंग लॉजिक आर्किटेक्चर के भीतर प्रतिबंधित कुंजी-संचालित चयनकर्ता स्विच का उपयोग करके प्रबंधित प्रशासनिक ओवरराइड मोड के माध्यम से निष्पादित नहीं किया जाता है।
5. रिसीवर इकाई और सुरक्षा नियंत्रक के बीच अधिकतम स्वीकार्य केबल लंबाई क्या है?
अधिकतम केबल लंबाई 50 मीटर है, बशर्ते केबल निर्दिष्ट समाई सीमा को पूरा करती हो और सिग्नल क्षीणन को रोकने के लिए ठीक से ग्राउंडेड समग्र परिरक्षित मुड़े हुए जोड़े (shielded twisted pair) डिज़ाइन का उपयोग करती हो।
6. नियमित रखरखाव दिनचर्या के दौरान ऑप्टिकल लेंस संदूषण को कैसे साफ किया जाना चाहिए?
लेंसों को आइसोप्रोपिल अल्कोहल से सिक्त एक एंटीस्टेटिक, गैर-अपघर्षक माइक्रोफाइबर कपड़े का उपयोग करके धीरे से पोंछना चाहिए; सतह खरोंच को रोकने के लिए अपघर्षक क्लीनर या सूखे रैग से बचा जाना चाहिए।
7. यदि मशीन के संचालन के दौरान ऑप्टिकल संरेखण परेशान होता है तो सुरक्षा आउटपुट का क्या होता है?
यदि संरेखण सहिष्णुता सीमा से परे खराब हो जाता है, तो आंतरिक रिसीवर तुरंत दोनों सुरक्षा आउटपुट चैनलों को खुली स्थिति में स्थानांतरित कर देता है, जिससे खतरनाक मशीन एक्ट्यूएटर्स की शक्ति कट जाती है।
8. क्या इस सुरक्षा सेंसर के परिचालन मापदंडों को कॉन्फ़िगर करने के लिए प्रोग्रामिंग सॉफ़्टवेयर की आवश्यकता है?
मानक मॉडल सॉफ़्टवेयर टूल की आवश्यकता के बिना हार्डवायर्ड पिन कॉन्फ़िगरेशन के माध्यम से काम करते हैं, हालांकि उन्नत म्यूटिंग और ब्लैंकिंग कार्यों के लिए विशिष्ट कॉन्फ़िगरेशन जंपर्स या नामित पैरामीटर मॉड्यूल की आवश्यकता होती है।
