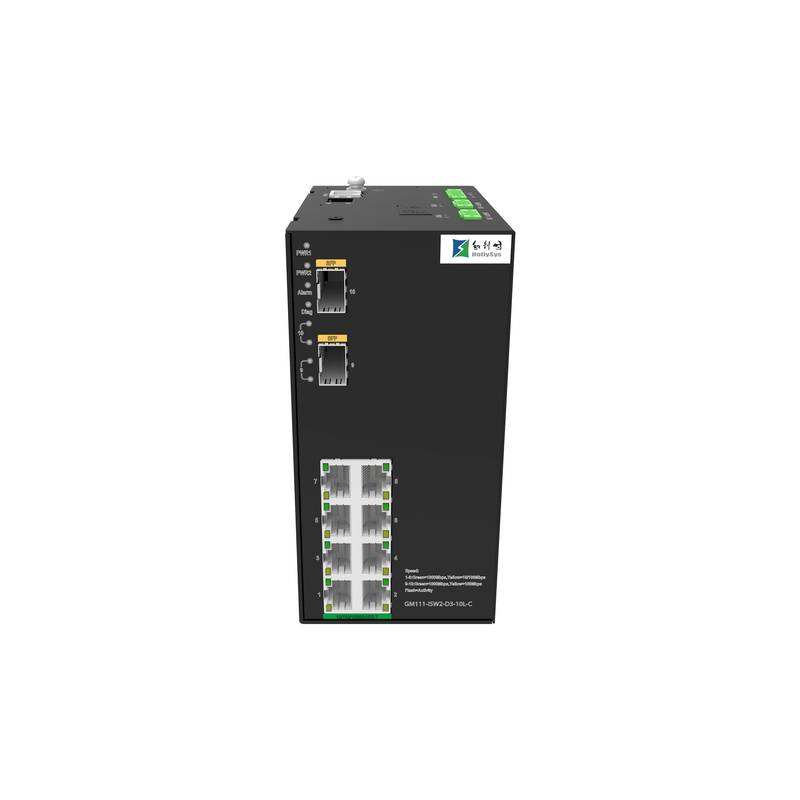

HollySys C सीरीज़ अनमैनेज्ड इंडस्ट्रियल स्विच DIN रेल स्विच

HollySys C सीरीज़ का औद्योगिक स्विच प्लेटफ़ॉर्म व्यापक ऑपरेटिंग तापमान और फ़ैनलेस हार्डवेयर डिज़ाइन के माध्यम से कठोर औद्योगिक स्वचालन वातावरण में मजबूत डेटा कनेक्टिविटी बनाए रखने के लिए इंजीनियर किया गया है। विशिष्ट औद्योगिक नेटवर्किंग आवश्यकताओं का समर्थन करने के लिए क्षेत्रीय आपूर्ति विकल्पों का समन्वय Beijing Zhongping Technology के माध्यम से किया जा सकता है।

आधुनिक औद्योगिक स्वचालन निरंतर विनिर्माण कार्यों के दौरान पैकेट लॉस और संचार विलंब को रोकने के लिए विश्वसनीय नेटवर्क बुनियादी ढांचे पर बहुत अधिक निर्भर करता है। HollySys C सीरीज़ के औद्योगिक स्विच औद्योगिक-ग्रेड हार्डवेयर घटक प्लेटफ़ॉर्म का उपयोग करते हैं जो मानक व्यावसायिक विकल्पों की तुलना में उच्च विश्वसनीयता प्रदान करते हैं। एकीकृत हीट सिंक और थर्मल कंडक्टिव जेल के साथ फ़ैनलेस थर्मल अपव्यय वास्तुकला का उपयोग करते हुए, ये स्विच बिना किसी यांत्रिक चलने वाले भागों के कुशलतापूर्वक गर्मी को नष्ट करते हैं। वे बिजली सुरक्षा और सर्ज दमन क्षमता प्रदान करते हुए -40 °C से 75 °C के परिवेश तापमान सीमा के भीतर मज़बूती से काम करते हैं। पूरी सीरीज़ चुनौतीपूर्ण बाहरी और फ़ैक्टरी फ़्लोर वातावरण में धूल और नमी का सामना करने के लिए IP40 सुरक्षा रेटिंग प्राप्त करती है। इसके अलावा, सरल एज कनेक्शन से लेकर जटिल प्लांट-व्यापी रिंग आर्किटेक्चर तक विभिन्न नेटवर्क टोपोलॉजी को समायोजित करने के लिए यह लाइनअप अनमैनेज्ड, मैनेज्ड और लाइट-लेयर-3 मैनेज्ड वेरिएंट में फैला हुआ है।

तकनीकी विनिर्देश

सीरीज़: C Series

हाउसिंग प्रकार: DIN Rail / Rackmount

कूलिंग विधि: Fanless thermal dissipation

ऑपरेटिंग तापमान: -40 °C to 75 °C @ Standard Load

स्टोरेज तापमान: -40 °C to 85 °C @ Ambient

ऑपरेटिंग आर्द्रता: 5% to 95% @ Non-condensing

इन्gress सुरक्षा: IP40 to IP41

Model GM100-PW-D1-5L-C Switch Type: DIN rail mount

Model GM100-PW-D1-5L-C Switching Capacity: 128 Gbps @ Full Duplex

Model GM100-PW-D1-5L-C Packet Forwarding Rate: 30 Mpps @ Wire Speed

Model GM100-PW-D1-5L-C Layer 2 Management: Not supported

Model GM100-PW-D1-5L-C Layer 3 Management: Not supported

Model GM100-PW-D1-5L-C Ring Network Support: Not supported

Model GM100-PW-D1-5L-C Business Ports: 5 ports 10/100 Mbps adaptive electrical ports

Model GM100-PW-D1-5L-C Dimensions: 30 mm x 100 mm x 120 mm @ Width x Depth x Height

Model GM101-PW-D1-8L-C Business Ports: 8 ports 10/100/1000 Mbps adaptive electrical ports

Model GM101-PW-D1-8L-C Dimensions: 44 mm x 131 mm x 150 mm @ Width x Depth x Height

Model GM101-ISW2-D1-10L-C Business Ports: 2 SFP slots, 8 ports 10/100/1000 Mbps adaptive electrical ports @ Standard Config

Model GM111-ISW2-D3-10L-C Switching Capacity: 336 Gbps @ Full Duplex

Model GM111-ISW2-D3-10L-C Packet Forwarding Rate: 96 Mpps @ Wire Speed

Model GM111-ISW2-D3-10L-C Layer 2 Management: Supported @ CLI / SNMP

Model GM111-ISW2-D3-10L-C Layer 3 Management: Not supported

Model GM111-ISW2-D3-10L-C Ring Network Support: Supported @ ERPS / RSTP

Model GM111-ISW2-D3-10L-C Dimensions: 75 mm x 131 mm x 150 mm @ Width x Depth x Height

Model GM232-ISW4-HV-28L-C Mount Type: Rackmount

Model GM232-ISW4-HV-28L-C Switching Capacity: 336 Gbps @ Full Duplex

Model GM232-ISW4-HV-28L-C Packet Forwarding Rate: 126 Mpps @ Wire Speed

Model GM232-ISW4-HV-28L-C Layer 2 Management: Supported @ VLAN / LACP / QoS

Model GM232-ISW4-HV-28L-C Layer 3 Management: Supported @ Static Routing

Model GM232-ISW4-HV-28L-C Business Ports: 16 ports 10/100/1000 Mbps adaptive electrical ports, 8 combo ports, 4 slots 1G/10G SFP @ Max Configuration

Model GM232-ISW4-HV-28L-C Dimensions: 440 mm x 260 mm x 43.6 mm @ Width x Depth x Height

औद्योगिक बैकबोन ट्रांसमिशन और नेटवर्क रिडंडेंसी

C सीरीज़ के औद्योगिक ईथरनेट स्विच विभिन्न नियंत्रण कैबिनेट लेआउट से मेल खाने के लिए डिज़ाइन किए गए DIN-रेल माउंट करने योग्य कॉम्पैक्ट यूनिट और रैकमाउंट मॉड्यूलर यूनिट सहित लचीले उत्पाद फॉर्म फैक्टर प्रदान करते हैं। वे लंबी दूरी पर हाइब्रिड ट्रांसमिशन माध्यमों की सुविधा के लिए तेज़ ईथरनेट, गीगाबिट इलेक्ट्रिकल पोर्ट और SFP फ़ाइबर ऑप्टिक स्लॉट के संयोजन को एकीकृत करते हैं। औद्योगिक नेटवर्क प्रोटोकॉल और हाई-स्पीड स्विचिंग फैब्रिक यह सुनिश्चित करते हैं कि डेटा पैकेट न्यूनतम विलंबता के साथ फ़ील्ड उपकरणों और नियंत्रण कक्षों के बीच प्रेषित हों।

फ़ैक्टरी स्वचालन, पावर मॉनिटरी और बुद्धिमान परिवहन के मांग वाले अपटाइम मानदंडों को संतुष्ट करने के लिए, ये स्विच मजबूत भौतिक विशेषताओं को शामिल करते हैं। फ़ैनless डिज़ाइन यांत्रिक कूलिंग प्रशंसकों से जुड़ी विफलता के एकल बिंदुओं को समाप्त करता है, जबकि दोहरी शक्ति रिडंडेंसी विकल्प अप्रत्याशित बिजली आपूर्ति रुकावटों से बचाते हैं। ऊबड़-खाबड़ धातु बाड़ों के भीतर रखे गए, स्विच निरंतर यांत्रिक कंपन और उच्च विद्युत चुम्बकीय हस्तक्षेप स्थितियों के तहत संरचनात्मक अखंडता और विद्युत स्थिरता बनाए रखते हैं।

कोर प्रदर्शन डिक्रिप्शन: वायर-स्पीड फ़ॉरवर्डिंग, रिंग सेल्फ-हीलिंग, और पर्यावरण हार्डनिंग

स्विचिंग क्षमता और पैकेट फ़ॉरवर्डिंग दरें तय करती हैं कि कोई नेटवर्क मल्टी-नोड उच्च-यातायात भार को कितनी प्रभावी ढंग से संभालता है, जैसे कि औद्योगिक मशीन विज़न स्ट्रीम और सिंक्रनाइज़ डेटा अधिग्रहण। GM111-ISW2-D3-10L-C जैसे मॉडल 336 Gbps की स्विचिंग क्षमता और 96 Mpps की पैकेट फ़ॉरवर्डिंग दर प्रदान करते हैं, जो पीक ट्रैफ़िक बर्स्ट के दौरान शून्य कतार भीड़भाड़ सुनिश्चित करते हैं। प्रबंधित संस्करण रिंग नेटवर्क प्रोटोकॉल का समर्थन करते हैं जो तेजी से मिलीसेकंड-स्तरीय पुनर्प्राप्ति समय प्राप्त करते हैं, नियंत्रण लूप को बाधित किए बिना तुरंत दोषों को अलग करते हैं और ट्रैफ़िक को पुनः रूट करते हैं।

औद्योगिक विद्युत चुम्बकीय संगतता मानकों और विस्तृत थर्मल阈 के साथ कड़े अनुपालन के माध्यम से पर्यावरण उत्तरजीविता सत्यापित की जाती है। -40 °C से 75 °C तक प्रभावी ढंग से काम करने से इन इकाइयों को बिना शर्त बाहरी मंत्रिमंडलों के अंदर या उच्च-गर्मी विनिर्माण मशीनरी के पास तैनात किया जा सकता है। अंतर्निहित सर्ज दमन सर्किट आसन्न फ़ैक्टरी बिजली लाइनों पर बिजली के स्ट्राइक या भारी आगमनात्मक लोड स्विचिंग द्वारा प्रेरित वोल्टेज क्षणों से आंतरिक घटकों की रक्षा करते हैं।

चयन मार्गदर्शन और इंजीनियरिंग तैनाती अभ्यास: टोपोलॉजी योजना और फ़ील्ड कमीशनिंग

एक औद्योगिक नेटवर्क को तैनात करने के लिए इंजीनियरिंग चरण के दौरान पोर्ट घनत्व, बैंडविड्थ आवश्यकताओं और प्रबंधन क्षमताओं के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है। अनमैनेज्ड सेटअप के लिए, GM100-PW-D1-5L-C जैसे मॉडल अलग-थलग मशीन सेल के लिए प्लग-एंड-प्ले सादगी प्रदान करते हैं। इसके विपरीत, GM232-ISW4-HV-28L-C जैसे मैनेज्ड मॉडल कोर एग्रीगेशन लेयर के अनुकूल हैं जहाँ VLAN विभाजन, प्रसारण तूफान दमन, और QoS प्राथमिकता कतारें सामान्य नैदानिक डेटा से सुरक्षा ट्रैफ़िक को अलग करने के लिए आवश्यक हैं।

टोपोलॉजी योजना को महत्वपूर्ण लूप के लिए रिंग आर्किटेक्चर और परिधीय डिवाइस शाखाओं के लिए ट्री संरचनाओं का लाभ उठाना चाहिए। मैनेज्ड स्विच का कॉन्फ़िगरेशन कमांड लाइन इंटरफ़ेस, Telnet, SNMP, या SSH प्रोटोकॉल के माध्यम से सुलभ है। Beijing Zhongping Technology की तकनीकी सहायता टीमें प्रोजेक्ट निष्पादन को सुव्यवस्थित करने के लिए क्रॉस-रेफरेंस चयन, मॉडल मिलान और स्टॉक उपलब्धता सत्यापन के साथ सिस्टम इंटीग्रेटर्स की सहायता कर सकती हैं।

विशिष्ट अनुप्रयोग परिदृश्य और फ़ील्ड संचालन मूल्य: वास्तविक दुनिया औद्योगिक नेटवर्क स्थिरता

वितरित नियंत्रण प्रणाली, प्लांट-व्यापी वीडियो निगरानी नेटवर्क, और स्वचालित उत्पादन लाइनों को ऐसे संचार हार्डवेयर की आवश्यकता होती है जो मैन्युअल हस्तक्षेप के बिना लगातार काम करते हैं। C सीरीज़ स्विच प्रोग्रामेबल लॉजिक कंट्रोलर, रिमोट I/O ड्रॉप और सुपरवाइजरी कंट्रोल स्टेशनों के बीच स्थिर डेटा एक्सचेंज बनाए रखते हैं। गंभीर थर्मल तनाव के तहत प्रदर्शन बनाए रखने की उनकी क्षमता अप्रत्याशित नेटवर्क डाउनटाइम को कम करती है और प्लांट इंजीनियरों के लिए रखरखाव ओवरहेड को कम करती है।

इन स्विचों को तैनात करने से कॉम्पैक्ट DIN-रेल फ़ुटप्रिंट और तार्किक पोर्ट लेआउट के माध्यम से कैबिनेट वायरिंग संरचनाओं को सरल बनाया जाता है। उच्च-हस्तक्षेप वाले विद्युत कमरों में संचार ड्रॉपआउट को रोककर, स्विच औद्योगिक प्रक्रियाओं को महंगे आपातकालीन पड़ावों से बचाते हैं। यह उच्च परिचालन विश्वसनीयता मूल उपकरण निर्माताओं और लंबे जीवन औद्योगिक संपत्ति डिजाइन करने वाले सिस्टम इंटीग्रेटर्स के लिए स्थायी आर्थिक मूल्य प्रदान करती है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. C सीरीज़ स्विच के लिए मानक वितरण समयसीमा और इन्वेंट्री स्थिति क्या है?

तत्काल प्रोजेक्ट मांगों को पूरा करने के लिए क्षेत्रीय स्टॉक में मानक कॉन्फ़िगरेशन बनाए रखे जाते हैं, जिसमें ऑर्डर प्लेसमेंट पर विशिष्ट प्रेषण कार्यक्रम की पुष्टि की जाती है।

2. इन औद्योगिक स्विचों पर कौन सी वारंटी कवरेज लागू होती है?

उत्पाद सामान्य ऑपरेटिंग परिस्थितियों में विनिर्माण दोषों को कवर करने वाली एक व्यापक बारह महीने की हार्डवेयर वारंटी द्वारा समर्थित हैं।

3. क्या अनमैनेज्ड मॉडल को स्थापना से पहले किसी सॉफ़्टवेयर कॉन्फ़िगरेशन की आवश्यकता होती है?

GM100-PW-D1-5L-C जैसे अनमैनेज्ड मॉडल के लिए किसी कॉन्फ़िगरेशन की आवश्यकता नहीं है; वे पावर अप करने पर तुरंत प्लग-एंड-प्ले के आधार पर काम करते हैं।

4. मैनेज्ड मॉडल रिंग नेटवर्क रिडंडेंसी को कैसे संभालते हैं?

मैनेज्ड मॉडल तेजी से रिंग प्रोटोकॉल का समर्थन करते हैं जो निर्बाध नेटवर्क उपलब्धता सुनिश्चित करने के लिए मिलीसेकंड के भीतर पथ रुकावटों का पता लगाते हैं और डेटा पैकेट को पुनः रूट करते हैं।

5. ये औद्योगिक स्विच किस प्रकार के बिजली आपूर्ति इनपुट स्वीकार करते हैं?

स्विच औद्योगिक मानक वोल्टेज इनपुट स्वीकार करने के लिए इंजीनियर किए गए हैं, प्राथमिक बिजली विफलता के दौरान सिस्टम शटडाउन को रोकने के लिए मजबूत बिजली रिडंडेंसी का समर्थन करते हैं।

6. क्या SFP स्लॉट में तीसरे पक्ष के निर्माताओं के SFP मॉड्यूल का उपयोग किया जा सकता है?

ऑप्टिकल लिंक स्थिरता सुनिश्चित करने के लिए रेटेड तापमान विनिर्देशों से मेल खाने वाले संगत औद्योगिक-ग्रेड SFP ट्रांसीवर मॉड्यूल का उपयोग करने की अनुशंसा की जाती है।

7. IP40 रेटिंग आंतरिक सर्किट की रक्षा कैसे करती है?

IP40 बाड़े आवास में प्रवेश करने से 1.0 मिमी से अधिक बड़े ठोस विदेशी वस्तुओं को रोकता है, संवेदनशील आंतरिक सर्किट बोर्डों को प्रवाहकीय धूल संचय से बचाता है।

8. मैनेज्ड स्विच को कॉन्फ़िगर करने के लिए कौन से प्रबंधन इंटरफ़ेस उपलब्ध हैं?

मैनेज्ड वेरिएंट कमांड लाइन इंटरफ़ेस, Telnet, Secure Shell और Simple Network Management Protocol यूटिलिटीज के माध्यम से कॉन्फ़िगरेशन और मॉनिटरिंग का समर्थन करते हैं।

9. क्या ये स्विच बाहरी सड़क के किनारे के मंत्रिमंडलों के अंदर स्थापना के लिए उपयुक्त हैं?

हाँ, बशर्ते बाड़े बुनियादी मौसम सुरक्षा प्रदान करता हो, स्विच की व्यापक ऑपरेटिंग तापमान सीमा और सर्ज सुरक्षा तंत्र बाहरी थर्मल चरम सीमा को संभालते हैं।

10. GM101-ISW2-D1-10L-C और GM111-ISW2-D3-10L-C मॉडल के बीच प्राथमिक अंतर क्या है?

जबकि दोनों में समान भौतिक पोर्ट कॉन्फ़िगरेशन हैं, GM111-ISW2-D3-10L-C में उन्नत लेयर-2 प्रबंधन और रिंग नेटवर्क क्षमताएं शामिल हैं, जबकि GM101 मॉडल एक अनमैनेज्ड डिवाइस के रूप में कार्य करता है।
