उच्च-गति औद्योगिक स्वचालन नेटवर्क के लिए डिज़ाइन किया गया, LX सीरीज़ IO मॉड्यूल वितरित आर्किटेक्चर में विश्वसनीय सिग्नल अधिग्रहण और सटीक नियंत्रण सुनिश्चित करता है। बीजिंग जुंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) द्वारा वितरित, यह मॉड्यूलर प्रणाली नियंत्रण कैबिनेट स्थान को अनुकूलित करती है और साथ ही माइक्रोसेकंड-स्तरीय प्रतिक्रिया समय प्रदान करती है।
आधुनिक औद्योगिक स्वचालन प्रणालियों को उच्च-गति उत्पादन लाइनों पर प्रोसेसिंग बाधाओं को दूर करने के लिए अति-तेज चक्र समय, मजबूत शोर प्रतिरक्षा और उच्च-घनत्व सिग्नल हैंडलिंग की आवश्यकता होती है। LX सीरीज़ IO मॉड्यूल ईथरकैट (EtherCAT) और प्रोफिनेट (PROFINET) जैसे उच्च-गति फील्डबस नेटवर्क पर मूल रूप से संचालित होता है, जो केंद्रीय नियंत्रक और फील्ड एक्चुएटर्स के बीच संचार विलंबता को कम करता है। इसकी अति-स्लिम प्रोफ़ाइल, जिसमें न्यूनतम मॉड्यूल चौड़ाई 12 मिमी है, यांत्रिक इंजीनियरों को I/O चैनल घनत्व का त्याग किए बिना नियंत्रण कैबिनेट स्थान के उपयोग को अधिकतम करने की अनुमति देती है। मॉड्यूलर आर्किटेक्चर स्प्रिंग-लोडेड कनेक्शन टर्मिनलों और टूल-फ्री प्लग-एंड-प्ले मैकेनिकल डिज़ाइन का उपयोग करता है, जो शुरुआती वायरिंग और ऑन-साइट रखरखाव दोनों को सरल बनाता है। इसके अलावा, एकीकृत चैनल-स्तरीय निदान वास्तविक समय की स्थिति की निगरानी प्रदान करते हैं, जिससे अप्रत्याशित लाइन ठहराव के दौरान मरम्मत करने का औसत समय काफी कम हो जाता है।
तकनीकी विनिर्देश
बस प्रोटोकॉल: EtherCAT @ 100 Mbps
बिजली आपूर्ति वोल्टेज: 24 VDC ± 20% @ सिस्टम और फील्ड पावर
न्यूनतम मॉड्यूल चौड़ाई: 12 mm @ मानक टर्मिनल कॉन्फ़िगरेशन
डिजिटल इनपुट चैनल: 16 Channels @ 24 VDC NPN/PNP
डिजिटल आउटपुट चैनल: 16 Channels @ 24 VDC Transistor Output
अधिकतम लोड करंट: 0.5 A @ Per Channel
एनालॉग इनपुट रिज़ॉल्यूशन: 16-bit @ Voltage/Current Mode
रूपांतरण समय: 60 μs @ Single Channel High-Speed Voltage Input
ऑपरेटिंग तापमान: 0°C - 55°C @ मानक कैबिनेट स्थापना
भंडारण तापमान: -25°C - 70°C @ गैर-संघनन
इन्gress सुरक्षा: IP20 @ नियंत्रण कैबिनेट माउंट
बस कपलर मॉडल: LX-IM001 @ EtherCAT नेटवर्क इंटरफ़ेस
एंड कपलर मॉडल: LX-IM002 @ बस टर्मिनेशन
एड्रेस डायल के साथ कपलर: LX-IM003 @ स्टेशन उपनाम सेटिंग
16-चैनल NPN इनपुट: LX-DI001 @ 24 VDC कॉन्फ़िगर करने योग्य फ़िल्टरिंग
16-चैनल PNP इनपुट: LX-DI002 @ 24 VDC कॉन्फ़िगर करने योग्य फ़िल्टरिंग
8-चैनल 5VDC इनपुट: LX-DI005 @ PNP लॉजिक इनपुट
16-चैनल डिजिटल आउटपुट: LX-DO003 @ 0.5 A Per Channel
4-चैनल रिले आउटपुट: LX-DO004 @ 1 A @ 230 VAC / 3 A @ 30 VDC
8-चैनल 5VDC आउटपुट: LX-DO005 @ 8 mA Per Channel
4-चैनल ट्रांजिस्टर आउटपुट: LX-DO006 @ 2 A Per Channel
4-चैनल वोल्टेज एनालॉग इनपुट: LX-AI001 @ -10 V - 10 V / 0 V - 10 V
8-चैनल वोल्टेज एनालॉग इनपुट: LX-AI002 @ -10 V - 10 V / 0 V - 10 V
4-चैनल करंट एनालॉग इनपुट: LX-AI003 @ 0 mA - 20 mA / 4 mA - 20 mA
8-हाई-स्पीड वोल्टेज इनपुट: LX-AI102 @ ≤ 60 μs रूपांतरण समय
8-सिंगल-एंडेड वोल्टेज इनपुट: LX-AI103 @ ≤ 500 μs सभी-चैनल समय
8-चैनल वोल्टेज एनालॉग आउटपुट: LX-AO002 @ -10 V - 10 V
4-चैनल वोल्टेज/करंट आउटपुट: LX-AO003 @ बहु-श्रेणी कॉन्फ़िगर करने योग्य
8-उच्च-सटीक वोल्टेज आउटपुट: LX-AO102 @ 16-Bit रिज़ॉल्यूशन
2-चैनल RS-232 टर्मिनल: LX-CM001 @ Modbus RTU / ASCII प्रोटोकॉल
2-चैनल RS-232 DB9: LX-CM002 @ Modbus RTU / ASCII प्रोटोकॉल
2-चैनल RS-485 टर्मिनल: LX-CM003 @ मास्टर / स्लेव समर्थन
2-चैनल RS-485 DB9: LX-CM004 @ मास्टर / स्लेव समर्थन
DeviceNet स्लेव मॉड्यूल: LX-CM005 @ संचार इंटरफ़ेस
DeviceNet मास्टर मॉड्यूल: LX-CM006 @ संचार इंटरफ़ेस
CANopen मास्टर मॉड्यूल: LX-CM007 @ CiA 301 प्रोटोकॉल
Profibus DP मास्टर मॉड्यूल: LX-CM009 @ DP-V1 प्रोटोकॉल
CPU सह-प्रोसेसर मॉड्यूल: LX-CM010 @ एम्बेडेड C/C++ OS
उन्नत DeviceNet मास्टर: LX-CM106 @ नेटवर्क पावर निदान
EtherCAT स्लेव मॉड्यूल: LX-CM020 @ वास्तविक समय डेटा विनिमय
PROFINET RT मास्टर मॉड्यूल: LX-CM022 @ क्लास ए प्रोटोकॉल
गेटवे मॉड्यूल: LX-CM026 @ EtherCAT से PROFINET
2-चैनल एनकोडर इनपुट: LX-ECI001 @ विभेदक हाई-स्पीड काउंटर
2-चैनल 24V एनकोडर इनपुट: LX-ECI002 @ सिंगल-एंडेड सिग्नल इंटरफ़ेस
2-चैनल SSI एनकोडर: LX-SSI001 @ 8-Bit - 32-Bit ग्रे/बाइनरी
2-चैनल पल्स आउटपुट: LX-PO001 @ हाई-स्पीड मोशन कंट्रोल
4-चैनल RTD इनपुट: LX-RTD001 @ PT100 / Ni100 प्रतिरोध सीमा
4-चैनल थर्मोकपल इनपुट: LX-TC001 @ 0.02°C रिज़ॉल्यूशन
4-उच्च-सटीक थर्मोकपल: LX-TC601 @ 0.05% F.S. सटीकता
6-चैनल EtherCAT HUB: LX-HUB106 @ 1 इनपुट 5 आउटपुट पोर्ट
6-चैनल EtherCAT HUB: LX-HUB107 @ हॉट-कनेक्ट समर्थन
पावर रिले मॉड्यूल: LX-PM003 @ सिस्टम और फील्ड पावर फीड
16-चैनल GND वितरण: LX-AUX001 @ संभावित आवंटन
16-चैनल 24V वितरण: LX-AUX002 @ संभावित आवंटन
16-चैनल GND उन्नत: LX-AUX101 @ हाई-करेंट आवंटन
16-चैनल 24V उन्नत: LX-AUX102 @ हाई-करेंट आवंटन
एंड कवर प्लेट: LX-AUX004 @ यांत्रिक सुरक्षा
सिस्टम इंटीग्रेशन और हार्डवेयर सेटअप

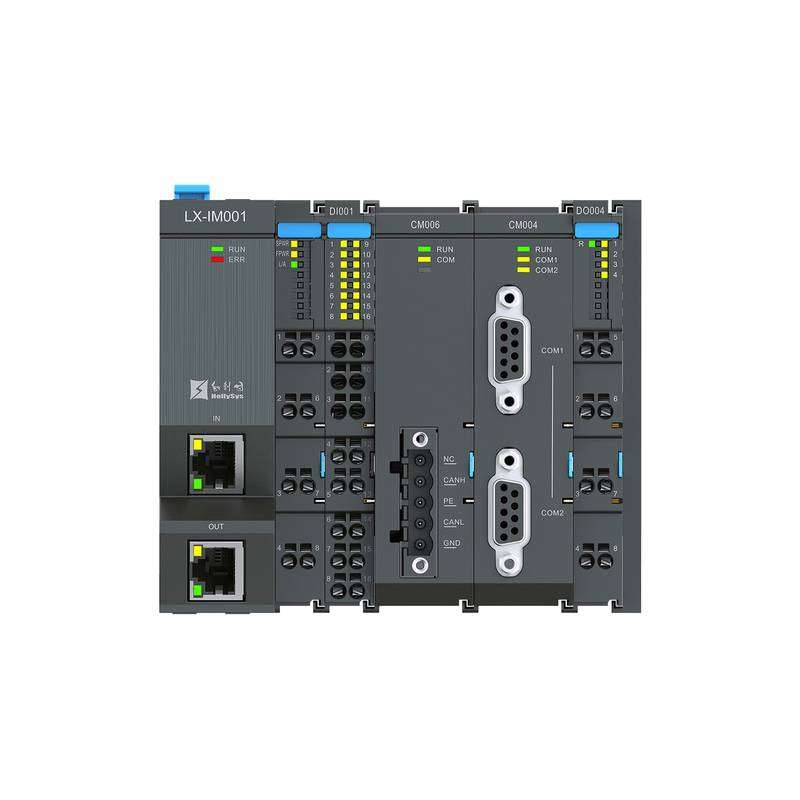

LX सीरीज़ IO मॉड्यूल को तैनात करने के लिए मानक 35 मिमी DIN रेल्स पर उचित यांत्रिक संरेखण की आवश्यकता होती है। सिस्टम ऊपरी-स्तरीय नियंत्रक से नेटवर्क पैकेट प्राप्त करने के लिए रैक के बाएं छोर पर स्थित ईथरकैट कपलर मॉड्यूल जैसे LX-IM001 या LX-IM003 से शुरू होता है। इसके बाद के I/O स्लाइस एक आंतरिक हाई-स्पीड बैकप्लेन बस के माध्यम से एक साथ लॉक हो जाते हैं जो संचार डेटा और बिजली की आपूर्ति दोनों को एक साथ वितरित करती है।
भारी औद्योगिक वातावरण में विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए सभी फील्डbus कनेक्शन के लिए परिरक्षित मुड़े हुए-जोड़े के केबल (shielded twisted-pair cables) का उपयोग किया जाना चाहिए। पैनल निर्माताओं को यह सुनिश्चित करना चाहिए कि एक ठोस संदर्भ ग्राउंड बनाए रखने और वितरित सेंसर नेटवर्क में ग्राउंड लूप को खत्म करने के लिए रैक लेआउट में LX-AUX001 या LX-AUX101 जैसे ग्राउंड पोटेंशियल वितरण मॉड्यूल एकीकृत हैं।
विश्वसनीयता और पर्यावरणीय स्थायित्व
LX सीरीज़ IO मॉड्यूल को कठोर औद्योगिक ऑपरेटिंग परिस्थितियों का सामना करने के लिए बनाया गया है, जिसमें सील किए गए विद्युत नियंत्रण कैबिनेट्स के अंदर स्थापना के लिए उपयुक्त IP20 बाड़े की रेटिंग है। थर्मल प्रबंधन प्राकृतिक संवहन शीतलन पर निर्भर करता है, जिसके लिए 0°C और 55°C के बीच इष्टतम ऑपरेटिंग तापमान बनाए रखने के लिए रैक विधानसभा के ऊपर और नीचे कम से कम 50 मिमी की पर्याप्त ऊर्ध्वाधर निकासी की आवश्यकता होती है।
दीर्घकालिक परिचालन स्थिरता की गारंटी के लिए, आंतरिक सर्किट में फील्ड चैनलों और सिस्टम लॉजिक के बीच 500 VDC तक रेटेड ऑप्टिकल आइसोलेशन बैरियर शामिल हैं। यह गैल्वेनिक आइसोलेशन केंद्रीय प्रसंस्करण इकाइयों को भारी आगमनात्मक भार, रिले स्विचिंग, या उसी कारखाने के फर्श पर काम करने वाले मोटर ड्राइव से प्रेरित वोल्टेज स्पाइक्स से बचाता है।
चयन मार्गदर्शन और वैकल्पिक विकल्प
सही कॉन्फ़िगरेशन चुनना मशीन निर्माता द्वारा आवश्यक विशिष्ट बस टोपोलॉजी, चैनल घनत्व और सिग्नल प्रकार पर बहुत अधिक निर्भर करता है। सहज बहु-विक्रेता नेटवर्क एकीकरण की आवश्यकता वाले अनुप्रयोगों के लिए, इंजीनियर ईथरकैट नेटवर्क को प्रोफिनेट (PROFINET) मास्टर नियंत्रकों के साथ जोड़ने के लिए LX-CM026 जैसे गेटवे मॉड्यूल का उपयोग कर सकते हैं।
प्रतिस्थापन भागों का मूल्यांकन करते समय या विरासत वास्तुकला का विस्तार करते समय, बीजिंग जुंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) सिस्टम अपग्रेड के दौरान डाउनटाइम को कम करने के लिए व्यापक तकनीकी सहायता, क्रॉस-रेफरेंस चयन सेवाएं और मूल कारखाने की इन्वेंट्री तक सीधी पहुंच प्रदान करती है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. एक ही कपलर रैक से अधिकतम कितने I/O मॉड्यूल कनेक्ट किए जा सकते हैं?
एक अकेला कपलर रैक आमतौर पर विशिष्ट सिस्टम कॉन्फ़िगरेशन के कुल वर्तमान ड्रा और बिजली की खपत सीमा के आधार पर 32 विस्तार मॉड्यूल तक समर्थन करता है।
2. क्या LX सीरीज़ सक्रिय संचालन के दौरान मॉड्यूल की हॉट-स्वैपिंग का समर्थन करती है?
हाँ, LX-HUB107 जैसे विशिष्ट मॉडल हॉट-कनेक्शन सुविधाओं का समर्थन करते हैं, जिससे रखरखाव इंजीनियरों को पूरे बस नेटवर्क को बंद किए बिना दोषपूर्ण स्लाइस को बदलने की अनुमति मिलती है।
3. ईथरकैट कपलर मॉड्यूल के लिए बस पते कैसे कॉन्फ़िगर किए जाते हैं?
LX-IM003 जैसे मॉडलों में अंतर्निहित हार्डवेयर रोटरी स्विच होते हैं जो इंजीनियरों को नेटवर्क आरंभीकरण से पहले मैन्युअल रूप से स्टेशन उपनाम सेट करने की अनुमति देते हैं।
4. CPU सह-प्रोसेसर मॉड्यूल द्वारा किन प्रोग्रामिंगenvironments का समर्थन किया जाता है?
LX-CM010 CPU सह-प्रोसेसर एक स्वतंत्र एम्बेडेड ऑपरेटिंग सिस्टम चलाता है और कस्टम एल्गोरिथम निष्पादन के लिए C और C++ प्रोग्रामिंग भाषाओं का मूल रूप से समर्थन करता है।
5. क्या वायरिंग की सुविधा के लिए स्प्रिंग-लोडेड टर्मिनल हटाने योग्य हैं?
सभी मानक 12 मिमी और 24 मिमी मॉड्यूल में प्लग-एंड-प्ले टर्मिनल ब्लॉक होते हैं जिन्हें मॉड्यूल हाउसिंग पर स्नैप करने से पहले स्वतंत्र रूप से वायर किया जा सकता है।
6. उच्च-प्रदर्शन एनालॉग इनपुट मॉड्यूल के लिए रूपांतरण गति क्या है?
LX-AI102 और LX-AI103 उच्च-प्रदर्शन मॉड्यूल डिजिटल फ़िल्टरिंग के बिना 60 माइक्रोसेकंड से कम का सिंगल-चैनल रूपांतरण समय प्राप्त करते हैं।
7. सिस्टम फील्ड सेंसर के लिए बिजली वितरण को कैसे संभालता है?
LX-PM003 जैसे पावर रिले मॉड्यूल और LX-AUX002 जैसे संभावित वितरण मॉड्यूल बाहरी एक्चुएटर्स और सेंसर को खिलाने के लिए सीधे दाहिने तरफ के रैक में 24 VDC इंजेक्ट करते हैं।
8. अधिकृत चैनलों के माध्यम से दिए गए ऑर्डर पर कौन सी वारंटी और लीड-टाइम शर्तें लागू होती हैं?
बीजिंग जुंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) मानक निर्माता वारंटी द्वारा समर्थित मूल कारखाने की इकाइयां प्रदान करती है और तेजी से शिपमेंट पूर्ति सुनिश्चित करने के लिए व्यापक स्थानीय इन्वेंट्री रखती है।
