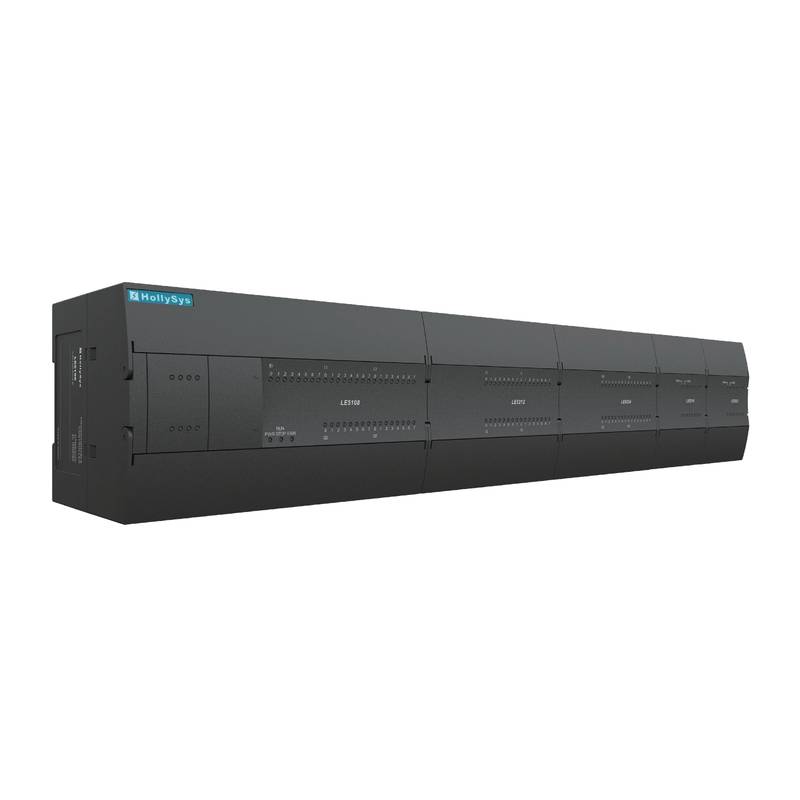

हॉलीsys (HollySys) LE कॉम्पैक्ट पीएलसी (PLC) हार्डवेयर इकोसिस्टम सिंगल-मशीन यूनिट और कॉम्पैक्ट प्रोडक्शन लाइनों के लिए मजबूत, अत्यधिक स्केलेबल स्वचालन नियंत्रण प्रदान करता है। एकीकृत कार्यात्मक विस्तार बोर्डों और 20 I/O मॉड्यूल तक के समर्थन की विशेषता के साथ, यह बहुमुखी नियंत्रक कठोर औद्योगिक वातावरण में निर्बाध निष्पादन सुनिश्चित करता है।
औद्योगिक स्वचालन इंजीनियरों को कॉम्पैक्ट मशीन निर्माण में अक्सर अंतरिक्ष की कमी, कठोर थर्मल उतार-चढ़ाव और संचार बाधाओं का सामना करना पड़ता है। हॉलीsys (HollySys) LE कॉम्पैक्ट कंट्रोलर सीरीज़ एक लचीले मॉड्यूलर आर्किटेक्चर और जटिल प्रोग्रामिंग ओवरहेड के बिना सीरियल और ईथरनेट पोर्ट पर नेटिव मल्टी-मशीन इंटरकनेक्टिविटी के माध्यम से इन तैनाती चुनौतियों का समाधान करती है। LE5104, LE5105, LE5107E, LE5108, LE5118, LE5119, LE5107L, और LE5109L सहित विशेष सीपीयू विविधताओं द्वारा संचालित, यह हार्डवेयर लाइन विविध डिजिटल और एनालॉग कॉन्फ़िगरेशन को समायोजित करती है। 400 kHz तक की हाई-स्पीड हार्डवेयर काउंटर, 10 μs तक कम रैपिड पल्स कैप्चर, और तत्काल आउटपुट चैनल जैसी एकीकृत विशेषताएं सटीक वास्तविक समय गति और तर्क नियंत्रण सुनिश्चित करती हैं। विस्तृत तापमान Thresholds में मज़बूती से संचालन करते हुए, हार्डवेयर मजबूत गैल्वेनिक आइसोलेशन और टर्मिनल ब्लॉक जुदाई के माध्यम से बाहरी विद्युत चुम्बकीय हस्तक्षेप को कम करता है, जिससे निरंतर प्लांट फ्लोर अपटाइम सुरक्षित रहता है।
तकनीकी विनिर्देश
सीपीयू मॉडल: LE5104
सीपीयू प्रकार: मानक @ 24 VDC
एकीकृत डिजिटल इनपुट: 8 पॉइंट्स @ 24 VDC
एकीकृत डिजिटल आउटपुट: 6 पॉइंट्स @ ट्रांजिस्टर
एकीकृत एनालॉग इनपुट: 0 पॉइंट्स @ मानक
एकीकृत एनालॉग आउटपुट: 0 पॉइंट्स @ मानक
विस्तार योग्य I/O मॉड्यूल: 10 मॉड्यूल @ अधिकतम क्षमता
वैकल्पिक फ़ंक्शन विस्तार बोर्ड: समर्थित नहीं है @ सीपीयू बॉडी
हाई-स्पीड काउंटर: 1-फेज 20 kHz @ सिंगल चैनल
हाई-स्पीड काउंटर रेंज: -231 से 231 - 1 @ 32-बिट इंटीजर
हाई-स्पीड आउटपुट: 2 चैनल @ 20 kHz
पल्स कैप्चर: 2 चैनल @ 10 μs
फास्ट एक्सटर्नल इंटरप्ट: 2 चैनल @ 10 μs
तत्काल आउटपुट: 6 चैनल @ टर्मिनल ब्लॉक
प्रोग्राम अपलोड समर्थन: समर्थित @ सॉफ्टवेयर स्तर
फोर्स फंक्शन समर्थन: समर्थित @ डायग्नोस्टिक मोड
रियल-टाइम क्लॉक: इनबिल्ट क्लॉक @ ±3 मिनट / माह
प्रोग्राम स्टोरेज क्षमता: 64 KB @ फ्लैश मेमोरी
इनपुट क्षेत्र: 1 KB @ मेमोरी मैप
आउटपुट क्षेत्र: 1 KB @ मेमोरी मैप
मध्यवर्ती क्षेत्र: 4 KB @ आंतरिक स्टोरेज
रैंडम क्षेत्र: 9 KB @ डेटा मेमोरी
विशेष रजिस्टर क्षेत्र: 1 KB @ सिस्टम आरक्षित
पावर-डाउन रिेंटेटिव क्षेत्र: 2 KB @ बैटरी-बेक्ड RAM
निष्पादन गति बिट निर्देश: 0.1 μs @ बूलियन लॉजिक
संचार इंटरफ़ेस: 1 पोर्ट @ RS485
संचार प्रोटोकॉल: मोडबस मास्टर/स्लेव (Modbus Master/Slave) @ फ्री पोर्ट मोड
इनपुट पावर सप्लाई वोल्टेज: 24 VDC @ रेटेड इनपुट
आउटपुट पावर सप्लाई वोल्टेज: 24 VDC @ लोड सर्किट
आयाम W x H x D: 78 x 97 x 90 मिमी @ DIN रेल माउंट
सिस्टम एकीकरण और हार्डवेयर सेटअप
हॉलीsys (HollySys) LE कॉम्पैक्ट कंट्रोलर की भौतिक स्थापना के लिए विद्युत शोर को दबाने के लिए ठीक से ग्राउंडेड मैटेलिक एनक्लोजर के भीतर मानक 35 मिमी DIN रेल्स पर माउंटिंग की आवश्यकता होती है। फील्ड वायरिंग में सभी RS485 सीरियल लूप और एनालॉग सिग्नल लाइनों के लिए परिरक्षित मुड़े हुए-जोड़े (shielded twisted-pair) केबलों का उपयोग किया जाना चाहिए, और ग्राउंड लूप को रोकने के लिए शील्ड ड्रेन वायर को निकटतम अर्थ ग्राउंडिंग बार से समाप्त करना चाहिए। 24 VDC या 220 VAC टर्मिनलों पर बिजली वितरण में डाउनस्ट्रीम शॉर्ट सर्किट से बचाने के लिए बाहरी फास्ट-एक्टिंग फ्यूज या सर्किट ब्रेकर शामिल होने चाहिए। हटाने योग्य टर्मिनल ब्लॉक फील्ड वायर हार्नेस को परेशान किए बिना रखरखाव विंडो के दौरान प्री-वायरिंग और प्रतिस्थापन प्रक्रियाओं को सरल बनाते हैं। कस्टम पीएलसी (PLC) संचार कोड की आवश्यकता के बिना आसन्न नियंत्रकों के बीच सिंक्रनाइज़ डेटा एक्सचेंज को सक्षम करते हुए, भौतिक टर्मिनल कनेक्शन के माध्यम से सीधे मल्टी-मशीन इंटरलिंकिंग स्थापित की जा सकती है।
विश्वसनीयता और पर्यावरणीय स्थायित्व
मांग वाले औद्योगिक स्थानों में तैनाती के लिए इंजीनियर, LE हार्डवेयर सीरीज़ कड़े औद्योगिक विद्युत चुम्बकीय संगतता मानकों का अनुपालन करती है। विस्तृत तापमान संचालन की तैयारी नियंत्रकों को परिवेशी थर्मल शिफ्ट के अधीन बिना कंडीशन वाले कैबिनेट में मज़बूती से कार्य करने की अनुमति देती है। मोल्डेड हाउसिंग पर अलग वेंटिलेशन स्लॉट के माध्यम से प्राकृतिक संवहन कूलिंग को अनुकूलित किया जाता है, जिससे विफलता-प्रवण बाहरी कूलिंग पंखों की आवश्यकता समाप्त हो जाती है। गैर-वाष्पशील फ्लैश मेमोरी और बैटरी-बेक्ड RAM उपयोगकर्ता तर्क और रिेंटेटिव डेटा रजिस्टरों को अप्रत्याशित बिजली रुकावटों से बचाते हैं। घटक चयन उच्च मीन टाइम बिटवीन फेलures (MTBF) मेट्रिक्स पर ध्यान केंद्रित करता है, जो निरंतर विनिर्माण प्रक्रियाओं के लिए दीर्घकालिक परिचालन स्थिरता सुनिश्चित करता है।
चयन मार्गदर्शन और वैकल्पिक विकल्प
उपयुक्त LE कंट्रोलर संस्करण का चयन सीधे लक्ष्य मशीन के आवश्यक डिजिटल-से-एनालॉग अनुपात, विस्तार स्लॉट क्षमता और संचार इंटरफ़ेस मांगों पर निर्भर करता है। बुनियादी असतत तर्क अनुप्रयोगों के लिए, LE5104 या LE5105 जैसे मॉडल बुनियादी हाई-स्पीड काउंटिंग के साथ लागत प्रभावी निश्चित I/O गिनती प्रदान करते हैं। व्यापक गति नियंत्रण, उच्च घनत्व वाले ट्रांजिस्टर आउटपुट, या दोहरे RS485 और RJ45 पोर्ट की मांग करने वाले अनुप्रयोग LE5118 या LE5108 जैसे उन्नत संस्करणों से लाभान्वित होते हैं। Beijing Zhongping Technology मौजूदा आर्किटेक्चर में निर्बाध एकीकरण सुनिश्चित करने के लिए विशेषज्ञ तकनीकी परामर्श और क्रॉस-संदर्भ चयन समर्थन प्रदान करते हुए इन मूल स्वचालन घटकों की एक व्यापक सूची बनाए रखता है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. हॉलीsys (HollySys) LE कंट्रोलर ऑर्डर करने के लिए मानक लीड समय और शिपिंग नीतियां क्या हैं? Beijing Zhongping Technology के माध्यम से संसाधित ऑर्डर आमतौर पर ऑर्डर वॉल्यूम और गंतव्य लॉजिस्टिक्स के अधीन 24 से 48 घंटों के भीतर स्थानीय स्टॉक से प्रेषित किए जाते हैं।
2. इस हार्डवेयर की खरीद के साथ क्या वारंटी कवरेज प्रदान किया जाता है? सभी इकाइयां विनिर्माण दोषों और हार्डवेयर खराबी को कवर करने वाली एक व्यापक 12 महीने की मानक औद्योगिक वारंटी द्वारा समर्थित हैं।
3. यदि बेस मॉडल में नेटिव एनालॉग चैनल नहीं हैं, तो क्या LE CPU मॉड्यूल एनालॉग विस्तार कार्ड का समर्थन कर सकता है? हां, विस्तार बोर्डों का समर्थन करने वाले सीपीयू मॉडल एनालॉग इनपुट और आउटपुट क्षमताओं को बढ़ाने के लिए स्नैप-ऑन विकल्प मॉड्यूल स्वीकार करते हैं।
4. प्रोग्रामिंग के बिना मल्टी-मशीन संचार कैसे स्थापित किया जाता है? सिस्टम पीयर डेटा एक्सचेंज के लिए नामित टर्मिनल पोर्ट के माध्यम से सीधे नेटिव मल्टी-मशीन इंटरकनेक्टिविटी प्रोटोकॉल का समर्थन करता है।
5. LE सीरीज़ को कॉन्फ़िगर करने के लिए कौन सा प्रोग्रामिंग सॉफ्टवेयर आवश्यक है? नियंत्रकों को LE कॉम्पैक्ट आर्किटेक्चर के लिए डिज़ाइन किए गए हॉलीsys (HollySys) मालिकाना इंजीनियरिंग सॉफ्टवेयर सुइट्स का उपयोग करके प्रोग्राम किया जाता है।
6. क्या आसान वायरिंग प्रतिस्थापन के लिए टर्मिनल ब्लॉक हटाने योग्य हैं? हां, रखरखाव चक्र के दौरान तेजी से वायरिंग डिस्कनेक्ट की सुविधा के लिए हार्डवेयर में प्लग करने योग्य टर्मिनल ब्लॉक शामिल हैं।
7. सिंगल सीपीयू से जोड़े जा सकने वाले I/O मॉड्यूल की अधिकतम संख्या कितनी है? विशिष्ट मॉडल संस्करण के आधार पर, सिस्टम 20 कुल विस्तार मॉड्यूल तक का समर्थन करता है।
8. क्या रियल-टाइम क्लॉक को बाहरी बैटरी प्रतिस्थापन की आवश्यकता होती है? अंतर्निहित रियल-टाइम क्लॉक अल्पकालिक बिजली के नुकसान के दौरान समयkeeping सटीकता बनाए रखने के लिए आंतरिक बैकअप सर्किट पर निर्भर करती है।
