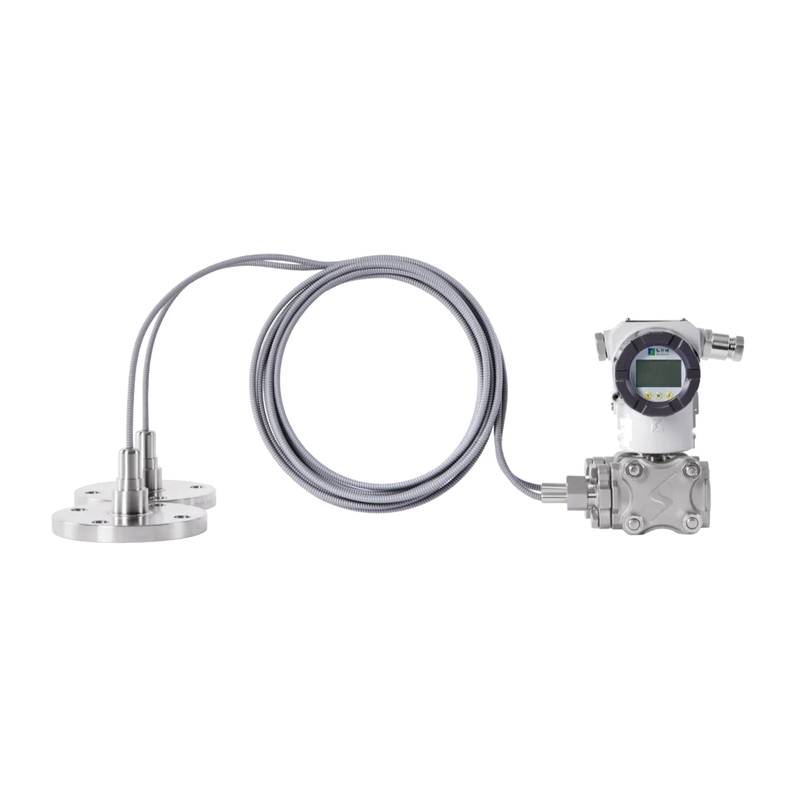

HollySys AT4500 अंतर दबाव ट्रांसमीटर और स्तर गेज अस्थिर प्रक्रिया वातावरण के लिए सटीक माप प्रदान करता है। मोनोक्रिस्टलाइन सिलिकॉन सेंसर तकनीक के साथ इंजीनियर, यह गंभीर यांत्रिक तनाव के बावजूद स्थिर रीडिंग बनाए रखता है।
विशाल औद्योगिक संयंत्रों में उच्च-दाब उपकरणों को तैनात करने से अक्सर माप लूप कंपन, थर्मल शॉक और आक्रामक रासायनिक जोखिम के संपर्क में आते हैं। निरंतर दबाव उतार-चढ़ाव के अधीन होने पर पारंपरिक सेंसर सिग्नल बहाव और डायाफ्राम थकान से पीड़ित होते हैं। AT4500 अंतर दबाव ट्रांसमीटर उन्नत सिंगल-क्रिस्टल सिलिकॉन तकनीक और एक पेटेंट पैकेजिंग कॉन्फ़िगरेशन का लाभ उठाकर इस चुनौती को हल करता है। संवेदन तत्व प्रत्यक्ष मीडिया इंटरफ़ेस से दूर, धातु आवास के ऊपरी हिस्से पर भौतिक रूप से अलग रहता है, जो यांत्रिक डिकपलिंग और थर्मल इन्सुलेशन दोनों सुनिश्चित करता है। ग्लास-सिंtered एकीकृत लीड धातु शरीर के खिलाफ उच्च शक्ति वाला विद्युत इन्सुलेशन प्रदान करते हैं, जो क्षणिक वोल्टेज वृद्धि और विद्युत चुम्बकीय हस्तक्षेप के प्रतिरोध को बढ़ाते हैं। यह डिज़ाइन भारी रासायनिक प्रसंस्करण और द्रव प्रबंधन प्रणालियों में परिचालन विफलता को रोकता है।
तकनीकी विनिर्देश
रेंज: 0-200Pa～40MPa
आउटपुट सिग्नल: 4-20mA+HART @ 24 VDC
संदर्भ सटीकता: ±0.075% स्पैन ऊपरी सीमा का
डायाफ्राम सामग्री: 316L, Hastelloy C, Tantalum, PFA Coating, Gold-Plated
प्रक्रिया कनेक्शन: 1/2-14NPT Female @ Process Interface
बिजली की आपूर्ति: 12-45 VDC @ Terminal Block
परिवेश का तापमान: -40°C - 85°C @ Operational State
प्रतिक्रिया समय: 90 ms @ Step Input Change
सिस्टम एकीकरण और हार्डवेयर सेटअप
उचित यांत्रिक स्थापना के लिए रेटेड कार्बन स्टील या स्टेनलेस स्टील बोल्ट का उपयोग करके अंतर दबाव ट्रांसमीटर को एक कठोर उपकरण ब्रैकेट या आवेग पाइपिंग नेटवर्क पर सुरक्षित रूप से माउंट करने की आवश्यकता होती है। तरल सेवा में फंसी गैस जेब को रोकने या गैस सेवा में संक्षेपण संचय को रोकने के लिए सही अभिविन्यास सुनिश्चित करते हुए, प्रक्रिया पाइपिंग को उच्च और निम्न-दाब कक्षों से कनेक्ट करें। आसन्न चर आवृत्ति ड्राइव या उच्च-वोल्टेज बिजली लाइनों से विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए सिग्नल प्रसारण के लिए परिरක්ෂিত मुड़े हुए-जोड़े के केबल का उपयोग करें। ध्रुवीयता बनाए रखने का ध्यान रखते हुए, आंतरिक पेंच टर्मिनलों पर 4-20mA वर्तमान लूप और HART संचार तारों को समाप्त करें। ग्राउंड लूप को खत्म करने और प्रेरित क्षणिक वृद्धि से बचाने के लिए केवल नियंत्रण कैबिनेट छोर पर केबल शील्ड को ग्राउंड करें।
विश्वसनीयता और पर्यावरण स्थायित्व
संलग्नक में IP67 रेटिंग है, जो आंतरिक इलेक्ट्रॉनिक्स को धूल के प्रवेश और धुलाई चक्र के दौरान अस्थायी पानी के विसर्जन से बचाती है। इसकी ऊबड़-खाबड़ एल्यूमीनियम मिश्र धातु या स्टेनलेस स्टील का आवास रासायनिक संयंत्रों और अपतटीय प्लेटफार्मों के विशिष्ट संक्षारक वायुमंडलीय एजेंटों का प्रतिरोध करता है। एकीकृत थर्मल क्षतिपूर्ति सर्किट परिवेश के तापमान झूलों के लिए समायोजित करते हैं, मैन्युअल पुनर्अंशकालिकता के बिना माप रैखिकता को संरक्षित करते हैं। मोनोक्रिस्टलाइन सिलिकॉन सेंसर का यांत्रिक अलगाव उच्च पाइप-लाइन भार से तनाव को कम करता है, सेवा अंतराल का विस्तार करता है और निरंतर संयंत्र संचालन में कुल रखरखाव ओवरहेड को कम करता है।
चयन मार्गदर्शन और वैकल्पिक विकल्प
उपयुक्त संस्करण का चयन करना ऑपरेटिंग माध्यम, स्थिर दबाव सीमा और विशिष्ट लूप की रासायनिक अनुकूलता आवश्यकताओं पर निर्भर करता है। Beijing Zhongping Technology संयंत्र विस्तार या आपातकालीन रखरखाव घटनाओं के लिए न्यूनतम डाउनटाइम सुनिश्चित करने के लिए व्यापक क्रॉस-संदर्भ चयन समर्थन और तत्काल स्थानीय स्टॉक प्रतिस्थापन विकल्प प्रदान करता है। इंजीनियरों को गीली सामग्री को सत्यापित करना चाहिए, जैसे कि अत्यधिक संक्षारक एसिड के लिए Tantalum या Hastelloy C का चयन करना, और पुष्टि करना चाहिए कि फ़्लैेंज रेटिंग मौजूदा प्रक्रिया कनेक्शन से मेल खाती हैं।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. तत्काल प्रतिस्थापन के लिए वर्तमान स्थानीय स्टॉक स्थिति और डिलीवरी लीड समय क्या है?
Beijing Zhongping Technology मानक AT4500 कॉन्फ़िगरेशन की सक्रिय क्षेत्रीय इन्वेंट्री बनाए रखता है, जो महत्वपूर्ण रखरखाव आवश्यकताओं के लिए उसी दिन प्रेषण सक्षम बनाता है।
2. खराब इकाइयों के लिए वारंटी कवरेज और RMA प्रक्रिया क्या है?
सभी इकाइयों में प्री-शिपमेंट गुणवत्ता सत्यापन द्वारा समर्थित 12 महीने की निर्माता वारंटी शामिल है, जिसमें स्थानीय RMA प्रसंस्करण Beijing Zhongping Technology के माध्यम से प्रबंधित किया जाता है।
3. विद्युत आपूर्ति वोल्टेज सीमा और बिजली की खपत की विशेषताएं क्या हैं?
ट्रांसमीटर 12 VDC से 45 VDC तक की लूप बिजली आपूर्ति पर संचालित होता है, जिसमें मानक 4-20mA लूप कॉन्फ़िगरेशन के लिए अनुकूलित विशिष्ट बिजली की खपत होती है।
4. मानक एनालॉग आउटपुट के साथ किन संचार प्रोटोकॉल का समर्थन किया जाता है?
इकाई बहु-ड्रॉप डिजिटल नेटवर्क आर्किटेक्चर के लिए RS485 पर Modbus-RTU के साथ-साथ HART प्रोटोकॉल के साथ संयुक्त 4-20mA का समर्थन करती है।
5. धूल और नमी के खिलाफ आवास कौन सी पर्यावरण संरक्षण रेटिंग प्राप्त करता है?
असेंबली IP67 मानकों को पूरा करती है, जो धूल के प्रवेश और भारी नमी के संपर्क से आंतरिक सर्किट की रक्षा करती है।
6. उच्च तनाव वाले औद्योगिक अनुप्रयोगों के दौरान यांत्रिक कंपन को कैसे संभाला जाता है?
सिंगल-क्रिस्टल सिलिकॉन सेंसर आउटपुट स्थिरता से समझौता किए बिना पाइपलाइन कंपन को अवशोषित करते हुए, एक यांत्रिक रूप से अलग ऊपरी संलग्नक में रहता है।
7. दीर्घकालिक परिचालन स्वास्थ्य के लिए किन नियमित रखरखाव जांच की सिफारिश की जाती है?
ब्लॉकेज के लिए समय-समय पर आवेग लाइनों का निरीक्षण करें, टर्मिनल स्क्रू की जकड़न को सत्यापित करें, और कैलिब्रेटेड HART हैंडहेल्ड कम्युनिकेटर का उपयोग करके शून्य-बिंदु अंशांकन की जांच करें।
8. डिवाइस मौजूदा नियंत्रण प्रणालियों और सॉफ्टवेयर पैकेजों के साथ कैसे एकीकृत होता है?
एकीकरण मानक HART डिवाइस विवरण फ़ाइलों और Modbus रजिस्टर मैप्स का उपयोग करता है, जो प्रमुख वितरित नियंत्रण प्रणालियों और प्रोग्रामेबल लॉजिक नियंत्रकों के साथ सहज संगतता सुनिश्चित करता है।
