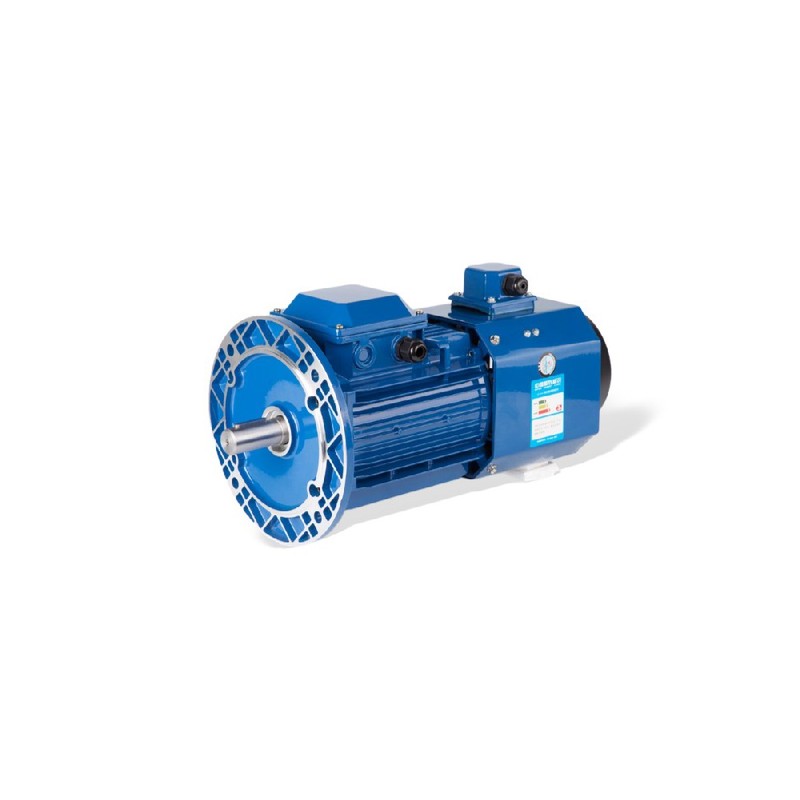

GESHI YVF2 एल्युमिनियम-हाउसिंग स्क्वायर-फ्रेम वेरिएबल फ़्रीक्वेंसी थ्री-फेज इंडक्शन मोटर फ़्रेम साइज़ H63 से H132 के भीतर 0.12 kW से 7.5 kW की पावर रेंज में काम करती है। 5 Hz से 50 Hz तक निरंतर टॉर्क और 50 Hz से 100 Hz तक निरंतर पावर देने के लिए डिज़ाइन की गई, यह मोटर सीधे मानक साइनसॉइडल पल्स विड्थ मॉड्यूलेशन वेरिएबल फ़्रीक्वेंसी ड्राइव के साथ एकीकृत होती है। यह कम-अंत टॉर्क आउटपुट खोए बिना वेरिएबल स्पीड कंट्रोल की आवश्यकता वाली औद्योगिक मशीनरी के लिए एक विश्वसनीय यांत्रिक और विद्युत समाधान प्रदान करता है।
जब मशीन निर्माता और प्लांट इंजीनियर एडजस्टेबल-स्पीड ड्राइव ट्रेनों को कॉन्फ़िगर करते हैं, तो ऐसी इलेक्ट्रिक मोटर ढूंढना जो थर्मल स्थिरता, कम फ़्रेम वजन और आयामी अंतर-परिवर्तनशीलता को संतुलित करती हो, एक महत्वपूर्ण चुनौती बनी रहती है। कम आंतरिक कूलिंग फैन वेग के कारण भारी भार के तहत कम आवृत्तियों पर लगातार संचालित होने पर मानक इंडक्शन मोटरों में अक्सर अत्यधिक स्टेटर तापमान वृद्धि होती है। इसका मुकाबला करने के लिए, आधुनिक वेरिएबल फ़्रीक्वेंसी ड्राइव अनुप्रयोगों के लिए अनुकूलित विद्युत चुम्बकीय डिज़ाइन और स्वतंत्र या उन्नत थर्मल अपव्यय प्रोफाइल वाले समर्पित इन्वर्टर-ड्यूटी मशीनों की आवश्यकता होती है। यह एल्युमिनियम मोटर श्रृंखला एक हल्के चौकोर बाड़े को एक अनुकूलित चुंबकीय सर्किट के साथ जोड़कर इन बाधाओं को दूर करती है, जिससे व्यापक गति विनियमन सीमा में स्थिर फ्लक्स पीढ़ी सुनिश्चित होती है। औद्योगिक स्वचालन आर्किटेक्चर की ड्राइव परत के भीतर मुख्य रूप से काम करते हुए, यह अपस्ट्रीम प्रोग्रामेबल लॉजिक कंट्रोलर्स और फ़्रीक्वेंसी कन्वर्टर्स के साथ सटीक सिंक्रनाइज़ेशन बनाए रखते हुए इन्वर्टर आउटपुट फ़्रीक्वेंसी को नियंत्रित यांत्रिक रोटेशन में अनुवादित करती है।
तकनीकी विनिर्देश
रेटेड पावर: 0.12 kW - 7.5 kW @ 50 Hz
फ़्रेम साइज़: H63 - H132 @ परिवेश 20.0 °C
गति विनियमन सीमा: 5.0 Hz - 100.0 Hz @ निरंतर टॉर्क और पावर
निरंतर टॉर्क रेंज: 5.0 Hz - 50.0 Hz @ रेटेड करंट
निरंतर पावर रेंज: 50.0 Hz - 100.0 Hz @ रेटेड वोल्टेज
माउंटिंग कॉन्फ़िगरेशन: B3, B5, B14, B35, B34 @ मानक IEC आयाम
इन्सुलेशन क्लास: क्लास F @ 155.0 °C थर्मल थ्रेशोल्ड
एनक्लोजर सुरक्षा: IP54 / IP55 @ IEC 60034-5
ऊर्जा दक्षता स्तर: IE1 @ 400.0 V / 50 Hz
इन्वर्टर संगतता: SPWM वेरिएबल फ़्रीक्वेंसी ड्राइव @ 380.0 V
सिस्टम इंटीग्रेशन और हार्डवेयर सेटअप
मोटर को एक स्वचालित सिस्टम में एकीकृत करने के लिए समय से पहले असर पहनने या हार्मोनिक हस्तक्षेप को रोकने के लिए सही विद्युत समाप्ति और यांत्रिक संरेखण की आवश्यकता होती है। नियंत्रण कैबिनेट के भीतर संवेदनशील इंस्ट्रुमेंटेशन लाइनों की ओर विद्युत चुम्बकीय विकिरण उत्सर्जन को कम करने के लिए पावर केबल को ढालित तांबे के कंडक्टरों का उपयोग करना चाहिए। पल्स विड्थ मॉड्यूलेशन स्विचिंग कैरियर द्वारा प्रेरित उच्च-आवृत्ति लीकेज धाराओं को खत्म करने के लिए मोटर फ़्रेम में मुख्य सिस्टम अर्थ बार से जुड़ा एक सुरक्षित कम-प्रतिबाधा ग्राउंड कनेक्शन होना चाहिए। इन्वर्टर आउटपुट टर्मिनलों से कनेक्ट करते समय, सिस्टम पहचान रूटीन चलाने से पहले वांछित घूर्णन दिशा स्थापित करने के लिए उचित चरण अनुक्रम संरेखण बनाए रखें। B3 या B5 कॉन्फ़िगरेशन के माध्यम से माउंटिंग प्लेटों पर यांत्रिक स्थापना के लिए आंतरिक रोटर बीयरिंग पर रेडियल लोड तनाव को रोकने के लिए डायल इंडिकेटर का उपयोग करके सटीक शाफ्ट सह-रेखीयता जांच की आवश्यकता होती है।
विश्वसनीयता और पर्यावरणीय स्थायित्व
कास्ट एल्युमिनियम हाउसिंग उच्च थर्मल चालकता प्रदान करती है, जो आर्द्र प्लांट वातावरण में वायुमंडलीय जंग का विरोध करते हुए आंतरिक स्टेटर गर्मी को आसपास की परिवेशी हवा में तेज़ी से स्थानांतरित करती है। आंतरिक वाइंडिंग को क्लास F इंसुलेटिंग वार्निश के साथ वैक्यूम प्रेशर इम्प्रग्नेशन ट्रीटमेंट मिलता है, जो उच्च-वोल्टेज स्विचिंग ट्रान्ज़िट के दौरान नमी के प्रवेश, रासायनिक वाष्प के संपर्क और आंशिक निर्वहन क्षरण से बचाता है। मानक शाफ्ट सील और गैसकेटेड टर्मिनल बॉक्स IP54 या IP55 सुरक्षा रेटिंग प्राप्त करते हैं, जो नियमित वॉशडाउन प्रक्रियाओं के दौरान हवा में उड़ने वाले कणों और पानी के छींटे के प्रवेश को रोकते हैं। निरंतर S1 ड्यूटी चक्र के लिए डिज़ाइन किया गया, एकीकृत कूलिंग फैन कम गति पर काम करते समय भी चौकोर रिब्ड बाहरी प्रोफ़ाइल में लगातार एयरफ़्लो बनाए रखता है, जिससे मांग वाले औद्योगिक परिचालन चक्रों में विफलता के बीच विस्तारित औसत समय सुनिश्चित होता है।
चयन मार्गदर्शन और वैकल्पिक विकल्प
उपयुक्त मोटर आकार चुनने में लोड टॉर्क प्रोफ़ाइल, ड्यूटी चक्र त्वरण दर और संचालित यांत्रिक उपकरण द्वारा आवश्यक अधिकतम ऑपरेटिंग फ़्रीक्वेंसी का मूल्यांकन करना शामिल है। जब आपके अनुप्रयोग को उच्च थर्मल अपव्यय दक्षता के साथ एक कॉम्पैक्ट पदचिह्न की आवश्यकता होती है, तो यह एल्युमिनियम फ़्रेम श्रृंखला मानक IEC माउंटिंग इंटरफेस के लिए एक इष्टतम मिलान प्रदान करती है। विशेष रेट्रोफ़िट या कस्टम आयामी लेआउट के लिए, बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) क्रॉस-रेफरेंस चयन और प्रत्यक्ष स्टॉक प्रतिस्थापन मिलान में सहायता के लिए स्थानीय एप्लिकेशन इंजीनियरिंग सहायता बनाए रखती है। मौजूदा मशीन चेसिस संरचनाओं को फिर से डिज़ाइन किए बिना निर्बाध यांत्रिक अंतर-परिवर्तनशीलता सुनिश्चित करने के लिए इंजीनियर वैकल्पिक फ़्रेम आकारों के खिलाफ रेटेड करंट, शाफ्ट व्यास और फ़्लैंग आयाम जैसे मौजूदा परिचालन मापदंडों की क्रॉस-जांच कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. इन मोटरों के लिए वर्तमान स्थानीय इन्वेंट्री उपलब्धता और डिलीवरी लीड समय क्या है?
बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) H63 से H132 तक के मानक फ़्रेम आकारों के लिए क्षेत्रीय गोदाम स्टॉक बनाए रखती है, जो तत्काल प्लांट रखरखाव आवश्यकताओं के लिए उसी दिन प्रेषण का समर्थन करती है।
2. इस उत्पाद लाइन पर कौन सी वारंटी कवरेज और RMA रिटर्न प्रक्रियाएं लागू होती हैं?
सभी इकाइयों में बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) सेवा चैनलों के माध्यम से प्रबंधित तेजी से स्थानीय प्रतिस्थापन प्रसंस्करण के साथ, पूर्व-शिपमेंट विद्युत परीक्षण द्वारा समर्थित 12 महीने की विनिर्माण दोष वारंटी शामिल है।
3. इन मोटरों के लिए सटीक वोल्टेज और फ़्रीक्वेंसी ऑपरेटिंग लिफाफा क्या है?
मोटरें 380 V, 50 Hz पर मानक थ्री-फेज आपूर्ति पर काम करती हैं, जो उपयुक्त SPWM इन्वर्टर के साथ जोड़े जाने पर 5 Hz से लेकर 100 Hz तक की चर आवृत्तियों को संभालने के लिए डिज़ाइन की गई हैं।
4. क्या पावर केबलिंग के लिए विशेष विद्युत चुम्बकीय संगतता या परिरक्षण आवश्यकताएं हैं?
वेरिएबल फ़्रीक्वेंसी ड्राइव से मोटर टर्मिनलों तक चलने वाली बिजली आपूर्ति लाइनों को उच्च-आवृत्ति विद्युत चुम्बकीय हस्तक्षेप को दबाने के लिए बख्तरबंद या परिरक्षित सममित केबल का उपयोग करना चाहिए।
5. कौन सी पर्यावरण संरक्षण रेटिंग और अधिकतम परिवेश ऑपरेटिंग तापमान समर्थित हैं?
असेंबली IP54 या IP55 प्रवेश सुरक्षा मानकों को पूरा करती है और सामान्य परिस्थितियों में -15 °C से 40 °C तक के परिवेश के तापमान के भीतर मज़बूती से काम करती है।
6. प्रत्यक्ष यांत्रिक रेट्रोफ़िटिंग के लिए कौन से माउंटिंग कॉन्फ़िगरेशन उपलब्ध हैं?
यह श्रृंखला लेगेसी माउंटिंग होल पैटर्न से मेल खाने के लिए B3 फुट माउंट, B5 फ़्लैंग माउंट, B14 फ़ेस माउंट, और संयुक्त B35 या B34 कॉन्फ़िगरेशन का समर्थन करती है।
7. लंबे परिचालन जीवनकाल को सुनिश्चित करने के लिए किन नियमित रखरखाव चरणों की सिफारिश की जाती है?
नियमित निरीक्षणों को अनुसूचित निवारक रखरखाव खिड़कियों के दौरान टर्मिनल बॉक्स की जकड़न, ग्राउंड वायर अखंडता, कूलिंग रिब की स्वच्छता और असर ध्वनिक प्रदर्शन की जांच करनी चाहिए।
8. क्या इन मोटरों को कस्टम पैरामीटर ट्यूनिंग के बिना मानक वेक्टर कंट्रोल ड्राइव के साथ सीधे एकीकृत किया जा सकता है?
इकाइयां मानक वेरिएबल फ़्रीक्वेंसी ड्राइव के साथ प्रभावी ढंग से काम करती हैं, हालांकि ड्राइव पर एक गतिशील या स्थैतिक मोटर ऑटो-ट्यूनिंग रूटीन निष्पादित करने से इष्टतम फ्लक्स वेक्टर नियंत्रण परिशुद्धता सुनिश्चित होती है।
