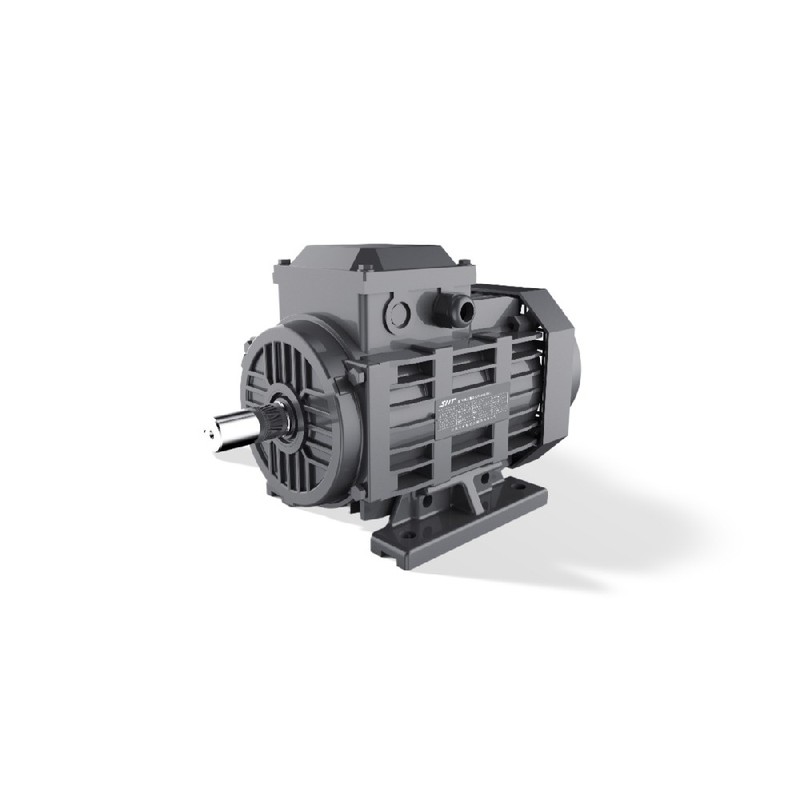

आधुनिक स्वचालित सामग्री हैंडलिंग और हल्के औद्योगिक मशीनरी संचालन को अक्सर गंभीर थर्मल चुनौतियों का सामना करना पड़ता है जब मानक प्रेरण मोटर परिवर्तनीय आवृत्ति ड्राइव (variable frequency drives) के तहत कम गति पर काम करते हैं। 5 Hz से 20 Hz तक निरंतर कम आवृत्ति का संचालन पारंपरिक शाफ्ट-माउंटेड कूलिंग पंखों के एयरफ्लो आउटपुट को काफी कम कर देता है, जिसके परिणामस्वरूप तेजी से繞 (winding) तापमान में वृद्धि और समय से पहले थर्मल क्षरण होता है। Geshi FTYP श्रृंखला लाइन-स्टार्ट स्थायी चुंबक तुल्यकालिक मोटर (line-start permanent magnet synchronous motor) H80 से H160 फ्रेम में उच्च-घनत्व स्थायी चुंबक रोटर आर्किटेक्चर के साथ लाइन-स्टार्ट क्षमता को जोड़कर इन औद्योगिक दक्षता बाधाओं को संबोधित करती है।
इनवर्टर द्वारा संचालित पारंपरिक प्रेरण मोटर महत्वपूर्ण टॉर्क रिपल और ऊंचे हार्मोनिक आयरन लॉस का अनुभव करते हैं, जो पैकेजिंग लाइनों और स्वचालित कन्वेयंस उपकरणों में सटीक गति नियंत्रण को जटिल बनाते हैं। Geshi FTYP श्रृंखला मानक एसिंक्रोनस मोटर्स के तुलनीय प्रत्यक्ष-ऑन-लाइन (direct-on-line) शुरुआती विशेषताओं को बनाए रखते हुए IE4 और IE5 दक्षता वर्ग प्रदान करने के लिए उन्नत विद्युत चुम्बकीय डिजाइन अनुकूलन का उपयोग करती है। यह वास्तुकला रोटर उत्तेजना नुकसान को समाप्त करती है, जो 1500 rpm, 1000 rpm, 750 rpm और 500 rpm की गति वृद्धि में स्थिर टॉर्क आउटपुट बनाए रखते हुए समकक्ष प्रेरण फ्रेम पर 5% से 10% दक्षता को बढ़ावा देती है।
तकनीकी विनिर्देश
रेटेड पावर: 0.55 kW @ 50 Hz
मॉडल पदनाम: FTYP-80M1-4 @ फ्रेम H80
पोल काउंट: 4-Pole @ 1500 rpm
दक्षता वर्ग: IE4 @ रेटेड लोड
संलग्नक सुरक्षा: IP55 @ IEC 60034-5
शीतलन विधि: IC410 / IC416 @ परिवर्तनीय गति
रेटेड वोल्टेज: 380 V @ 3 Phase
रेटेड आवृत्ति: 50 Hz @ लाइन आपूर्ति
पावर फैक्टर: 0.92 @ पूर्ण लोड
परिवेश का तापमान: -15°C - 40°C @ ऊंचाई <= 1,000 m
इंसुलेशन क्लास: Class F @ 155°C तापमान वृद्धि सीमा
माउंटिंग कॉन्फ़िगरेशन: B3 / B5 / B14 @ फ़्लेंज और फुट विकल्प
आउटपुट स्पीड रेंज: 500 rpm - 1500 rpm @ मल्टी-पोल कॉन्फ़िगरेशन
फ्रेम साइज़ रेंज: H80 - H160 @ कास्ट एल्युमिनियम या आयरन हाउसिंग
सिस्टम एकीकरण और हार्डवेयर सेटअप
H80 से H160 फ्रेम मोटर्स की यांत्रिक स्थापना के लिए आंतरिक बीयरिंगों पर रेडियल लोड तनाव को रोकने के लिए सटीक शाफ्ट संरेखण और युग्मन सहिष्णुता नियंत्रण की आवश्यकता होती है। तकनीशियनों को उच्च-गतिशील संचालन के दौरान कंपन संचरण को कम करने के लिए कठोर संरचनात्मक नींव पर फुट-माउंटेड B3 कॉन्फ़िगरेशन या फ्लेंज-माउंटेड B5 और B14 वेरिएंट को सुरक्षित करना चाहिए। विद्युत समाप्ति के लिए उच्च-आवृत्ति इन्वर्टर स्विचिंग दालों द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप को दबाने के लिए EMC-अनुपालन केबल ग्रंथियों के माध्यम से रूट किए गए परिरक्षित बहु-कोर केबल की मांग होती है।
मुख्य टर्मिनल बॉक्स तीन-चरण स्टेटर वाइंडिंग के लिए कम-प्रतिरोध कनेक्शन सुनिश्चित करते हुए संपीड़न-प्रकार के केबल लग्स को समायोजित करता है। संभावित ग्राउंड लूप को खत्म करने के लिए नामित फ्रेम ग्राउंडिंग टर्मिनल से सीधे सुरक्षित एक समर्पित सुरक्षात्मक पृथ्वी कंडक्टर का उपयोग करके ग्राउंडिंग को औद्योगिक सुरक्षा मानकों का पालन करना चाहिए। परिवर्तनीय आवृत्ति ड्राइव के साथ FTYP श्रृंखला की पेयरिंग करते समय, वेक्टर नियंत्रण अस्थिरता को रोकने के लिए पैरामीटर कॉन्फ़िगरेशन को स्थायी चुंबक तुल्यकालिक मोटर विशेषताओं से मेल खाना चाहिए, सही पोल जोड़े, रेटेड वर्तमान और वोल्टेज सीमाएं निर्धारित करनी चाहिए।
विश्वसनीयता और पर्यावरण स्थायित्व
हल्के औद्योगिक स्वचालन में परिचालन वातावरण अक्सर ड्राइव घटकों को वायुजनित कण पदार्थ, नमी और रासायनिक अवशेषों के संपर्क में लाता है। FTYP श्रृंखला स्टेटर गुहा में धूल और पानी के जेट के प्रवेश को रोकने के लिए विशेष शाफ्ट सील और सटीक-मशीनीकृत संभोग सतहों का उपयोग करते हुए IP55 प्रवेश सुरक्षा रेटिंग की सुविधा देती है। थर्मल प्रबंधन अनुकूलित पंख वाले आवास ज्यामिति पर निर्भर करता है जो निरंतर ड्यूटी चक्र के दौरान क्लास F थर्मल Thresholds के भीतर वाइंडिंग तापमान को बनाए रखते हुए प्रभावी गर्मी अपव्यय की सुविधा प्रदान करता है।
आधुनिक पल्स-चौड़ाई मॉड्यूलेशन इनवर्टर द्वारा उत्पादित तेज वोल्टेज वृद्धि समय और उच्च dv/dt स्पाइक्स का सामना करने के लिए, स्टेटर वाइंडिंग में विशेष चुंबक तार और बहु-परत वैक्यूम दबाव संसेचन इन्सुलेशन शामिल हैं। यह मजबूत ढांकता हुआ अवरोध इंटर-टर्न ब्रेकडाउन और आंशिक निर्वहन घटनाओं को रोकता है, परिचालन दीर्घायु का विस्तार करता है। नियमित रखरखाव प्रक्रियाओं में भारी-सवांद औद्योगिक शेड्यूल में विफलता के बीच एक उच्च माध्य समय सुनिश्चित करने के लिए टर्मिनल जकड़न का निरीक्षण करना, सील अखंडता की जांच करना और असर कंपन हस्ताक्षर की निगरानी करना शामिल है।
चयन मार्गदर्शन और वैकल्पिक विकल्प
उपयुक्त मोटर संस्करण का चयन करने के लिए आवश्यक यांत्रिक शक्ति, परिचालन गति प्रोफाइल और संचालित मशीनरी के भीतर उपलब्ध स्थापना स्थान के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है। बेसलाइन FTYP-80M1-4 यूनिट H80 फ्रेम के भीतर 1500 rpm पर 0.55 kW प्रदान करती है, जो इसे कॉम्पैक्ट कन्वेयंस और हल्के पोजिशनिंग कार्यों के लिए अच्छी तरह से अनुकूल बनाती है। अनुप्रयोगों को ऊपर उठाने वाले इंजीनियर H160 तक बड़े फ्रेम आकार चुन सकते हैं, जो 500 rpm तक नीचे बहु-पोल विकल्पों के साथ 15 kW तक फैले पावर आउटपुट को कवर करते हैं।
विरासत निश्चित-गति या मानक इन्वर्टर-संचालित लाइनों को अपग्रेड करते समय, तकनीकी टीमों को स्थायी चुंबक तुल्यकालिक प्रदर्शन वक्रों के खिलाफ टॉर्क मांगों और थर्मल चक्रों को पार-संदर्भ देना चाहिए। बीज众平科技股份有限公司 (Beijing Zhongping Technology) सुचारू सिस्टम एकीकरण को सुव्यवस्थित करने और उपकरण डाउनटाइम को कम करने के लिए क्रॉस-रेफरेंस चयन, आकार गणना और स्थानीय इन्वेंट्री उपलब्धता के साथ इंजीनियरों की सहायता के लिए समर्पित तकनीकी सहायता प्रदान करती है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. FTYP श्रृंखला और मानक प्रेरण मोटरों के बीच प्राथमिक परिचालन अंतर क्या है?
FTYP श्रृंखला रोटर संरचना में स्थायी चुम्बकों का उपयोग करती है, जो प्रेरण मोटर की तरह डायरेक्ट-ऑन-लाइन शुरुआती सक्षम करती है जबकि शून्य रोटर उत्तेजना नुकसान और उच्च समग्र दक्षता के साथ तुल्यकालिक गति से चलती है।
2. क्या FTYP-80M1-4 मॉडल को सीधे मानक निश्चित-आवृत्ति पावर ग्रिड से संचालित किया जा सकता है?
हाँ, यूनिट को स्थिर-राज्य संचालन के दौरान IE4 दक्षता स्तर प्राप्त करते हुए उपयोगिता लाइनों में डायरेक्ट-ऑन-लाइन शुरुआत के लिए डिज़ाइन किया गया है।
3. इन इकाइयों पर कौन सी रखरखाव नीतियां और वारंटी कवरेज लागू होती हैं?
उत्पाद अधिकृत वितरण चैनलों के माध्यम से प्रशासित मानक निर्माता वारंटी और पूर्व-शिपमेंट गुणवत्ता सत्यापन प्रोटोकॉल द्वारा समर्थित हैं।
4. IP55 संलग्नक रेटिंग धूल भरे वातावरण में मोटर की सुरक्षा कैसे करती है?
IP55 रेटिंग हानिकारक धूल संचय को प्रतिबंधित करती है और आंतरिक वाइंडिंग और बीयरिंग की रक्षा करते हुए किसी भी दिशा से कम दबाव वाले पानी के जेट का विरोध करती है।
5. इन्वर्टर-प्रेरित वोल्टेज स्पाइक्स को संभालने के लिए किस इन्सुलेशन वर्ग का उपयोग किया जाता है?
मोटर उच्च dv/dt तनाव और थर्मल लोड का सामना करने के लिए विशेष चुंबक तार के साथ Class F इन्सुलेशन सिस्टम का उपयोग करता है।
6. क्या H80 से H160 फ्रेम आकार के लिए कई बढ़ते कॉन्फ़िगरेशन उपलब्ध हैं?
हाँ, कॉन्फ़िगरेशन में विविध यांत्रिक लेआउट के अनुरूप B3 फुट माउंटिंग, B5 फ्लेंज माउंटिंग और B14 फेस माउंटिंग शामिल हैं।
7. मानक IE3 इकाइयों की तुलना में इन स्थायी चुंबक मोटरों का विशिष्ट दक्षता लाभ क्या है?
वे लोड प्रोफाइल और ऑपरेटिंग गति के आधार पर आमतौर पर ऊर्जा नुकसान में 5% से 10% की कमी लाते हैं।
8. इन्वर्टर के साथ इन मोटरों का उपयोग करते समय ड्राइव मापदंडों को कैसे कॉन्फ़िगर किया जाना चाहिए?
क्लोज्ड-लूप या ओपन-लूप वेक्टर नियंत्रण के लिए सटीक मोटर रेटेड करंट, वोल्टेज, आवृत्ति और पोल जोड़े इनपुट करते हुए, इनवर्टर को स्थायी चुंबक तुल्यकालिक मोटर मोड पर सेट किया जाना चाहिए।
"}
