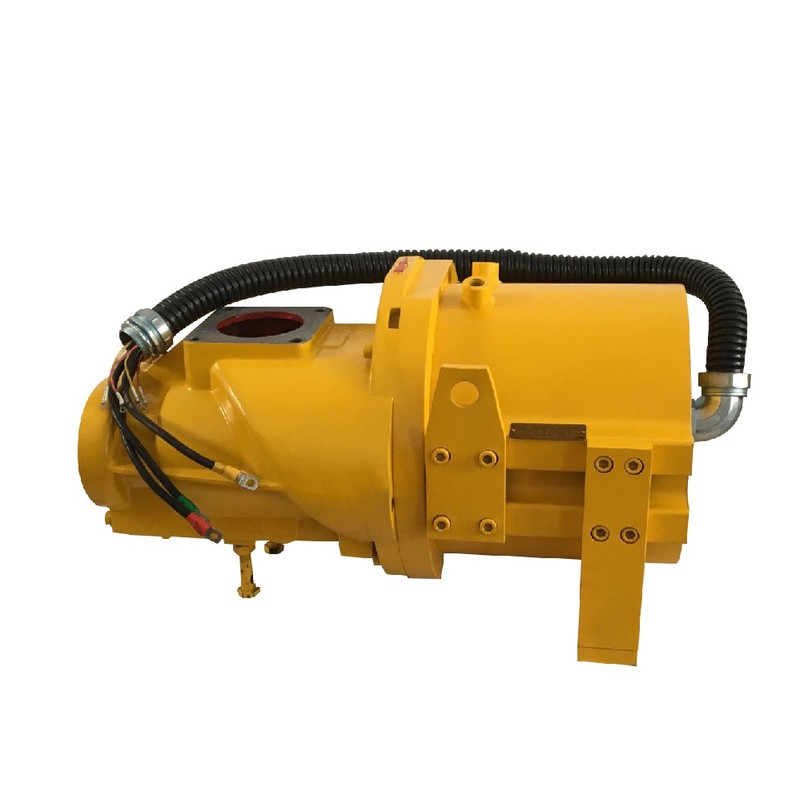

GESHI GTK स्थायी चुंबक एसी सिंक्रोनस मोटर औद्योगिक स्क्रू कंप्रेशर्स के लिए डायरेक्ट-ड्राइव रोटेशन प्रदान करती है, जिससे यांत्रिक संचरण हानि समाप्त हो जाती है। यह TEFC मोटर समग्र यांत्रिक पदचिह्न को कम करते हुए परिवर्तनीय लोड प्रोफाइलों में उच्च परिचालन दक्षता बनाए रखती है। प्लांट ऑपरेटर निरंतर-ड्यूटी संपीड़ित वायु स्टेशनों में बेल्ट स्लिपेज को खत्म करने और दीर्घकालिक रखरखाव ओवरहेड को कम करने के लिए इस इकाई का उपयोग करते हैं।
स्थायी चुंबक एसी सिंक्रोनस मोटर का परिचय
औद्योगिक संपीड़ित वायु प्रणालियों में अक्सर पारंपरिक प्रेरण मोटर्स (induction motors) और बेल्ट-चालित संचरणアसेंबली से जुड़ी दक्षता में गिरावट और यांत्रिक टूट-फूट का सामना करना पड़ता है। जब सुविधाएं उतार-चढ़ाव वाले लोड प्रोफाइलों के तहत निरंतर न्यूमेटिक आउटपुट की मांग करती हैं, तो मानक मोटर्स प्रदर्शन क्षरण और उन्नत थर्मल तनाव का अनुभव करती हैं। यह एकीकृत इकाई अक्षीय शाफ्ट कनेक्शन के माध्यम से सीधे कंप्रेसर एयरएंड से जुड़ी स्थायी चुंबक एसी सिंक्रोनस मोटर डिज़ाइन का उपयोग करके इन परिचालन चुनौतियों का समाधान करती है। यह कॉन्फ़िगरेशन पुली, बेल्ट और बाहरी बीयरिंग जैसे मध्यवर्ती घटकों को हटा देता है, जिससे यांत्रिक संचरण स्लिप समाप्त हो जाती है और संरेखण डाउनटाइम कम हो जाता है। H112 से H280 तक के फ्रेम आकारों के भीतर 380 V के मानक वोल्टेज पर काम करते हुए, यह इकाई 5.5 kW से 90 kW तक की विविध शक्ति आवश्यकताओं को समायोजित करती है। थर्मल प्रबंधन को दो अलग-अलग कूलिंग कॉन्फ़िगरेशन के माध्यम से नियंत्रित किया जाता है, अर्थात् पानी या तेल परिसंचरण का समर्थन करने वाला एक तरल-शीतित (liquid-cooled) संस्करण और एक स्वतंत्र अक्षीय कूलिंग फैन की विशेषता वाला वायु-शीतित (air-cooled) संस्करण। रोटर को सीधे कंप्रेसर शाफ्ट पर एकीकृत करके, ड्राइव आर्किटेक्चर मानक औद्योगिक ड्यूटी चक्रों में उच्च शक्ति घनत्व और सुसंगत टॉर्क संचरण प्राप्त करता है।
तकनीकी विनिर्देश
पावर रेटिंग: 5.5 kW - 90 kW @ 380 V
फ्रेम साइज़: H112 - H280 @ 380 V
रेटेड वोल्टेज: 380 V @ 50 Hz
माउंटिंग प्रकार: B3 @ स्टैंडर्ड फुट माउंट
इन्gress सुरक्षा: IP54 @ IEC 60034-5
इन्सुलेशन क्लास: क्लास F @ 155 °C तापमान वृद्धि सीमा
दक्षता स्तर: ग्रेड-2 दक्षता @ पूर्ण लोड
कूलिंग विधि: लिक्विड-कूल्ड (पानी/तेल) या एयर-कूल्ड (TEFC) @ परिवेश संचालन
ड्राइव कॉन्फ़िगरेशन: अक्षीय डायरेक्ट ड्राइव @ स्क्रू कंप्रेसर एकीकरण
सिस्टम एकीकरण और हार्डवेयर सेटअप
मौजूदा कंप्रेसर स्किड्स में इकाई को एकीकृत करने के लिए विद्युत और यांत्रिक संरेखण प्रक्रियाओं का कड़ाई से पालन करना आवश्यक है। मोटर B3 फुट-माउंटेड कॉन्फ़िगरेशन का उपयोग करती है, जिसके लिए उच्च-टॉर्क स्टार्टअप चरणों के दौरान अनुनाद को रोकने के लिए एक कठोर माउंटिंग प्लेट पर सुरक्षित बोल्टिंग की आवश्यकता होती है। धूल और नमी के प्रवेश के खिलाफ IP54 सुरक्षा रेटिंग बनाए रखने के लिए विद्युत आपूर्ति कनेक्शनों को उचित केबल ग्रंथि के माध्यम से रूट किए गए परिरक्षित (shielded) पावर केबल का उपयोग करना चाहिए। विद्युत चुम्बकीय हस्तक्षेप को खत्म करने और आंतरिक रोटर मैग्नेट या असर विधानसभाओं को नुकसान पहुँचाने से भटकने वाली धाराओं को रोकने के लिए मोटर फ्रेम की उचित ग्राउंडिंग अनिवार्य है। लिक्विड-कूल्ड वेरिएंट के लिए, स्टेटर वाइंडिंग के भीतर थर्मल स्थिरता सुनिश्चित करने के लिए सिस्टम कमीशनिंग से पहले कूलेंट प्रवाह दरों और द्रव तापमान को कैलिब्रेट किया जाना चाहिए। थर्मल सेंसर और बाहरी निगरानी उपकरणों के लिए नियंत्रण तारों को सिग्नल अखंडता को बनाए रखने के लिए समर्पित धातु नाली या अलग केबल ट्रे का उपयोग करके उच्च-वोल्टेज बिजली लाइनों से अलग किया जाना चाहिए।
विश्वसनीयता और पर्यावरणीय स्थायित्व
कठोर औद्योगिक वातावरण में दीर्घकालिक परिचालन स्थिरता मजबूत थर्मल और यांत्रिक सुरक्षा तंत्र पर निर्भर करती है। मोटर एक IP54 सुरक्षा रेटिंग प्राप्त करती है, जो आंतरिक विद्युत घटकों को हवा में मौजूद कण पदार्थों और पानी के छींटे से बचाती है। क्लास F इन्सुलेशन सामग्री उच्च थर्मल सहनशक्ति प्रदान करती है, जिससे स्टेटर वाइंडिंग को डाइलेक्ट्रिक ताकत के क्षरण के बिना ऊंचा परिचालन तापमान सहन करने की अनुमति मिलती है। बेल्ट और बाहरी संचरण बीयरिंग का खात्मा यांत्रिक विफलता के बिंदुओं को कम करता है, निरंतर औद्योगिक ड्यूटी चक्रों में विफलताओं के बीच औसत समय का विस्तार करता है। अनुकूलित तरल परिसंचरण या स्वतंत्र अक्षीय पंखे के शीतलन के माध्यम से थर्मल प्रबंधन स्थायी चुंबक रोटर असेंबली के भीतर स्थानीयकृत हॉटस्पॉट को रोकता है। ये डिज़ाइन विशेषताएं भारी विनिर्माण संयंत्रों और कंप्रेसर रूम के विशिष्ट परिवेश के तापमान में लगातार प्रदर्शन सुनिश्चित करती हैं।
चयन मार्गदर्शन और वैकल्पिक विकल्प
उपयुक्त मोटर संस्करण का चयन करने के लिए होस्ट स्क्रू कंप्रेसर एप्लिकेशन की विशिष्ट कूलिंग बुनियादी ढांचे और बिजली की मांगों का मूल्यांकन करना आवश्यक है। बंद-लूप पानी की व्यवस्था या तेल-शीतलन सर्किट वाली सुविधाएं उच्च घनत्व वाले थर्मल अपव्यय के लिए लिक्विड-कूल्ड संस्करण को तैनात कर सकती हैं, जबकि मानक परिवेश प्रतिष्ठान एयर-कूल्ड TEFC वास्तुकला से लाभान्वित होते हैं। Beijing Zhongping Technology मौजूदा उपकरण आवश्यकताओं के लिए विशिष्ट फ्रेम आकारों और बिजली रेटिंग का मिलान करते हुए, क्रॉस-संदर्भ चयन के साथ खरीद टीमों की सहायता के लिए तकनीकी सहायता और इंजीनियरिंग परामर्श प्रदान करती है।
अक्सर पूछे जाने वाले प्रश्न
1. इन मोटर इकाइयों के लिए मानक वितरण समयसीमा और स्थानीय स्टॉक उपलब्धता क्या है?
Beijing Zhongping Technology तेजी से पूर्ति सुनिश्चित करने और सुविधा डाउनटाइम को कम करने के लिए मानक बिजली रेटिंग के स्थानीय स्टॉक रिजर्व बनाए रखती है।
2. उत्पाद वारंटी और RMA प्रतिस्थापन प्रक्रिया की शर्तें क्या हैं?
इकाइयों को मानक 12 महीने की विनिर्माण वारंटी द्वारा समर्थित किया जाता है, जो प्री-शिपमेंट गुणवत्ता सत्यापन और Beijing Zhongping Technology के माध्यम से सुव्यवस्थित स्थानीय प्रतिस्थापन सेवाओं द्वारा समर्थित है।
3. सुरक्षित संचालन के लिए विद्युत आपूर्ति विनिर्देशों और ग्राउंडिंग आवश्यकताएं क्या हैं?
मोटर 380 V के रेटेड वोल्टेज पर काम करती है और आवारा धाराओं को नष्ट करने और विद्युत शोर हस्तक्षेप को रोकने के लिए मुख्य चेसिस पर सुरक्षित संरचनात्मक ग्राउंडिंग की आवश्यकता होती है।
4. उच्च-परिवेश ऑपरेटिंग वातावरण के लिए किस कूलिंग विधि का चयन किया जाना चाहिए?
उच्च परिवेश के तापमान या प्रतिबंधित वेंटिलेशन स्पेस वाले वातावरण के लिए पानी या तेल परिसंचरण का उपयोग करने वाले लिक्विड-कूल्ड वेरिएंट की सिफारिश की जाती है।
5. TEFC एयर-कूल्ड मोटर वेरिएंट के लिए कौन से रखरखाव जांच की आवश्यकता होती है?
बाधा रहित वायु प्रवाह बनाए रखने और थर्मल संचय को रोकने के लिए स्वतंत्र अक्षीय कूलिंग फैन का आवधिक निरीक्षण और कूलिंग पंखों की सफाई आवश्यक है।
6. अक्षीय डायरेक्ट-ड्राइव तंत्र नियमित यांत्रिक रखरखाव को कैसे प्रभावित करता है?
बेल्ट और ट्रांसमिशन पुली की अनुपस्थिति आवधिक बेल्ट तनाव समायोजन की आवश्यकता को समाप्त करती है और असर प्रतिस्थापन आवृत्ति को कम करती है.
7. मोटर बाड़े पर्यावरणीय संदूषकों के खिलाफ क्या प्रवेश सुरक्षा रेटिंग प्रदान करता है?
इकाई में IP54 सुरक्षा रेटिंग है, जो सामान्य औद्योगिक संचालन के दौरान हानिकारक धूल संचय और पानी के छींटों को रोकती है।
8. क्या इन सिंक्रोनस मोटर्स को मानक परिवर्तनीय आवृत्ति ड्राइव के साथ एकीकृत किया जा सकता है?
मोटर डिज़ाइन निर्दिष्ट शक्ति सीमा में स्थायी चुंबक तुल्यकालिक मशीनों को चलाने में सक्षम मानक वेक्टर नियंत्रण ड्राइव के साथ पूरी तरह से संगत है।
