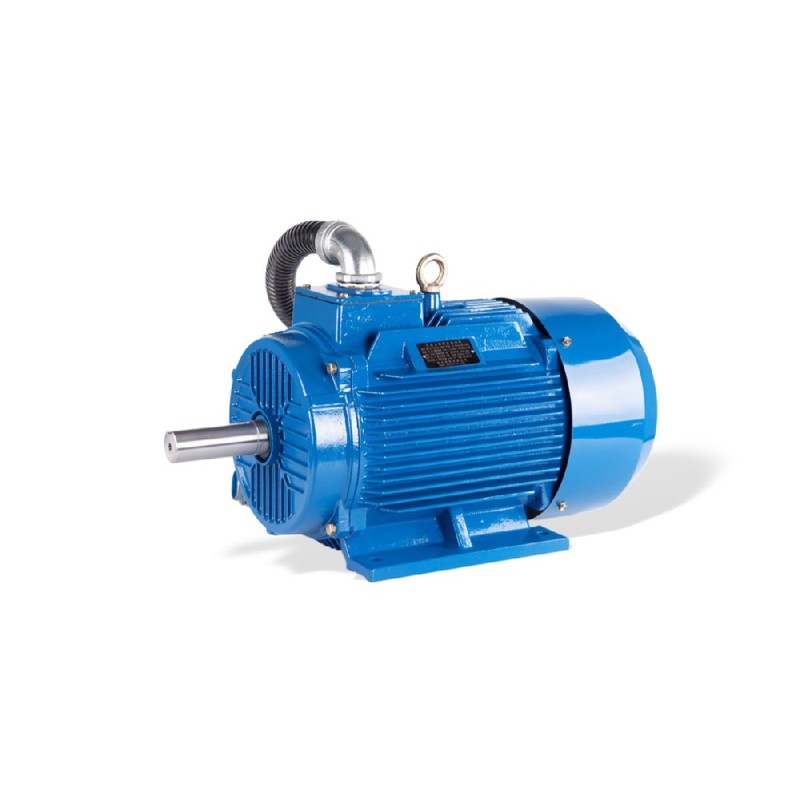

गेशी जीवाईके पीएमएसएम स्थायी चुंबक मोटर 5.5-250किलोवाट आईपी54

भारी औद्योगिक द्रव मशीनरी और कंप्रेसर प्रणालियों का निरंतर संचालन कुल प्लांट ऊर्जा खपत का एक बड़ा हिस्सा है, जहाँ पारंपरिक प्रेरण मोटर (induction motor) तांबे और लोहे के नुकसान के कारण संचालन बजट को गंभीर रूप से प्रभावित करते हैं। GYK स्थायी चुंबक तुल्यकालिक मोटर श्रृंखला (permanent magnet synchronous motor series) अनुकूलित एयर-गैप चुंबकीय क्षेत्र वितरण और उन्नत विद्युत चुम्बकीय टोपोलॉजी के माध्यम से सीधे इन अंतर्निहित अकुशलताओं को कम करती है। 5.5 kW से 250 kW तक की पावर रेटिंग पर काम करने वाले, ये उच्च-कुशल ड्राइव यूनिट बेहतर पावर घनत्व और निकट-एकीकृत पावर फैक्टर प्रदर्शन को प्राप्त करने के लिए प्रीमियम दुर्लभ-पृथ्वी स्थायी चुंबक सामग्रियों का लाभ उठाते हैं।

औद्योगिक प्लांट ऑपरेटर लगातार S1 ड्यूटी चक्रों के तहत अत्यधिक थर्मल निर्माण, उच्च स्टार्टिंग करंट सर्ज, और समय से पहले इंसुलेशन के खराब होने की समस्याओं का सामना करते हैं। मानक प्रेरण मोटर (induction motor) अक्सर बढ़े हुए स्लिप लॉस और भारी फ्रेम आयामों से पीड़ित होते हैं जो सीमित कंप्रेसर बाड़ों में रेट्रोफ़िटिंग को जटिल बनाते हैं। GYK स्थायी चुंबक तुल्यकालिक मोटर प्रत्यक्ष तुल्यकालिक रोटेशन के माध्यम से पूरी तरह से रोटर कॉपर लॉस को समाप्त करके इन विद्युत और यांत्रिक बाधाओं को हल करती है। H112 से H315 तक के मजबूत फ्रेम के भीतर रखे गए सटीक-घाव वाले स्टेटर्स को नियोजित करके, यह श्रृंखला गतिशील प्रतिक्रिया का त्याग किए बिना व्यापक गति विनियमन श्रेणियों में असाधारण निरंतर टॉर्क प्रोफाइल प्रदान करती है।

तकनीकी विनिर्देश (Technical Specifications)

रेटेड पावर: 5.5 kW - 250 kW @ 380 V

फ्रेम का आकार: H112 - H315 @ 50 Hz / 60 Hz

रेटेड वोल्टेज: 380 V @ 3-Phase AC

माउंटिंग प्रकार: B3 / B35 @ Foot and Flange Configuration

इन्gress सुरक्षा: IP54 @ Standard Enclosure

इंसुलेशन श्रेणी: Class F @ Temperature Rise Limits

ऊर्जा दक्षता: IE4 Equivalent Performance @ Full Load

कूलिंग विधि: IC411 @ Self-Ventilated Surface Cooling

स्पीड रेटिंग: 1500 rpm @ 5.5 kW (GYK112 Square Frame Variant)

ऑपरेटिंग ड्यूटी: S1 Continuous Duty @ Full Load

औद्योगिक पावर सिस्टम ऊर्जा बाधाएं और एयर-गैप विद्युत चुम्बकीय अनुकूलन (Electromagnetic Optimization)

बड़े पैमाने पर औद्योगिक कंप्रेसर, सेंट्रीफ्यूगल पंप और भारी-शुल्क वेंटिलेशन पंखे लगातार काम करते हैं, जिससे मोटर रूपांतरण दक्षता में गिरावट आने पर सुविधाएं भारी वित्तीय दंड के संपर्क में आ जाती हैं। पारंपरिक एसिंक्रोनस प्रेरण मोटर प्रेरित रोटर धाराओं पर भरोसा करते हैं, जो स्वाभाविक रूप से पर्याप्त माध्यमिक तांबे के नुकसान उत्पन्न करते हैं और लैगिंग पावर फैक्टर का कारण बनते हैं जो स्थानीय वितरण ट्रांसफार्मर पर बोझ डालते हैं। GYK श्रृंखला रोटर संरचना में सीधे उच्च-ऊर्जा स्थायी चुंबकों को एम्बेड करके इस कोर दक्षता बाधा को संबोधित करती है, जिससे यह सुनिश्चित होता है कि विभिन्न यांत्रिक भार के तहत रोटर गति रोटेटिंग मैग्नेटिक फील्ड तुल्यकालिक गति से सटीक रूप से मेल खाती है।

मानक IE3 बेंचमार्क से अधिक बेहतर दक्षता वर्गीकरण प्राप्त करने के लिए, इंजीनियरिंग डिज़ाइन में उच्च-श्रेणी के कोल्ड-रोल्ड सिलिकॉन स्टील लेमिनेशन शामिल हैं जो कोर हिस्टैरिसीस और एड़ी धारा (eddy current) के नुकसान को काफी हद तक दबाते हैं। स्टेटर स्लॉट में एयर-गैप चुंबकीय फ्लक्स घनत्व में हार्मोनिक विरूपण को कम करते हुए कॉपर फिल फैक्टर को अधिकतम करने के लिए डिज़ाइन किए गए अनुकूलित ज्यामितीय कॉन्फ़िगरेशन हैं। यह कठोर विद्युत चुम्बकीय शोधन सुनिश्चित करता है कि एयर-गैप रिलेकटेंस को कम किया जाए, जिससे एक असाधारण रूप से चिकना टॉर्क आउटपुट प्रोफाइल प्राप्त हो और निरंतर संचालन के दौरान एक महत्वपूर्ण मार्जिन द्वारा स्टे लोड लॉस कम हो जाए।

भारी-शुल्क चक्रीय भार के लिए स्टार्टिंग टॉर्क विशेषताएं और थर्मल क्षमता मार्जिन

भारी-शुल्क औद्योगिक अनुप्रयोग जैसे स्क्रू एयर कंप्रेसर, क्रशर और बहु-चरणीय एजिनेटर बार-बार लोड परिवर्तन के दौरान कठोर स्टार्टिंग टॉर्क क्षमताओं और स्थिर थर्मल अपव्यय मार्जिन की मांग करते हैं। अपर्याप्त स्टार्टिंग टॉर्क विस्तारित स्लिप अवधि को प्रेरित कर सकता है, जो गंभीर वर्तमान स्पाइक्स को ट्रिगर करता है और घुमावदार इंसुलेशन के टूटने में तेजी लाता है। GYK श्रृंखला उच्च स्टार्टिंग टॉर्क गुणक और मजबूत पुल-इन टॉर्क विशेषताएं प्रदान करने के लिए इंजीनियर की गई है, जो उच्च प्रारंभिक द्रव संपीड़न प्रतिरोध के खिलाफ शुरू करते समय भी विश्वसनीय ब्रेकअवे प्रदर्शन सुनिश्चित करती है।

थर्मल सहनशक्ति को क्लास F इंसुलेशन प्रणालियों के कार्यान्वयन द्वारा और अधिक सुरक्षित किया जाता है, जो थर्मल डिज़ाइन सीमाओं से नीचे अच्छी तरह से नियंत्रित तापमान वृद्धि阈值 के साथ जोड़ा जाता है। रोटर मैग्नेट असेंबली विशेष उच्च-कोएर्सिविटी फॉर्मूलेशन का उपयोग करती हैं जो क्षणिक ओवरलोड स्थितियों या अस्थायी वोल्टेज सैग के दौरान थर्मल डीमैग्नेटाइजेशन जोखिमों का विरोध करती हैं। यह मजबूत थर्मल क्षमता S1 ड्यूटी चक्रों के तहत स्थिर, निरंतर संचालन की गारंटी देती है, ड्राइव सिस्टम को अप्रत्याशित थर्मल ट्रिपिंग से बचाती है और पूरे यांत्रिक ड्राइवट्रेन के परिचालन जीवनकाल का विस्तार करती है।

कठोर वातावरण के लिए ऊबड़-खाबड़ यांत्रिक बाड़े और अनुकूलित थर्मल प्रबंधन

औद्योगिक कंप्रेसर कमरे और विनिर्माण शॉप फ़्लोर अक्सर ड्राइव घटकों को वायुजनित कणों, परिवेश की नमी और संक्षारक रासायनिक वाष्प के संपर्क में लाते हैं जो आंतरिक स्टेटर विंडिंग और रोटर असेंबली को खतरे में डालते हैं। GYK श्रृंखला भारी-शुल्क संरचनात्मक फ्रेम का उपयोग करती है, जिसमें GYK112 स्क्वायर फ्रेम जैसे कॉम्पैक्ट वेरिएंट के लिए उच्च-शक्ति एल्यूमीनियम मिश्र धातु और H315 तक के बड़े फ्रेम आकार के लिए मजबूत कच्चा लोहा (cast iron) का उपयोग किया जाता है। यह यांत्रिक कठोरता परिचालन कंपन को कम करती है और भारी रेडियल भार के तहत सटीक एयर-गैप सांद्रता बनाए रखती है.

प्रभावी थर्मल अपव्यय मानक IC411 कूलिंग वर्गीकरण के अनुरूप शाफ्ट-माउंटेड कूलिंग फैन के साथ एक बाहरी फ़िन्ड् हाउसिंग आर्किटेक्चर के माध्यम से प्राप्त किया जाता है। कूलिंग रिब्स को परिवेश की हवा के साथ सतह क्षेत्र के संपर्क को अधिकतम करने के लिए सटीक-मशीनीकृत किया जाता है, जिससे स्टेटर कोर से तेजी से गर्मी बाहर निकलती है। एक IP54 प्रवेश सुरक्षा रेटिंग के साथ संयुक्त, यह व्यापक सीलिंग और कूलिंग मैट्रिक्स धूल और पानी के छींटों के प्रवेश को रोकता है, मांग वाले औद्योगिक वातावरण में विश्वसनीय दीर्घकालिक प्रदर्शन सुनिश्चित करता है।

VFD संगतता और प्लांट-व्यापी ऊर्जा रेट्रोफ़िट एकीकरण

आधुनिक औद्योगिक स्वचालन रणनीतियाँ द्रव प्रवाह दरों को अनुकूलित करने और विभिन्न विनिर्माण प्रक्रियाओं में गतिशील गति नियंत्रण प्राप्त करने के लिए वेरिएबल फ़्रीक्वेंसी ड्राइव पर तेजी से निर्भर करती हैं। इनवर्टर के साथ फिर से तैयार किए जाने वाले मानक मोटर्स को अक्सर गंभीर वोल्टेज ओवरशूट स्पाइक्स, उच्च-आवृत्ति आम-मोड धाराओं, और शाफ्ट वोल्टेज के कारण होने वाले असर वाले फ़्लूटिंग का सामना करना पड़ता है। GYK श्रृंखला को VFD-तैयार समाधान के रूप में इंजीनियर किया गया है, जिसमें आधुनिक पल्स-चौड़ाई मॉड्यूलेशन इनवर्टर द्वारा उत्पन्न उच्च dv/dt स्टीप वेव फ्रंट्स का सामना करने के लिए प्रबलित टर्न-टू-टर्न इंसुलेशन और अनुकूलित विद्युत चुम्बकीय संगतता है।

इन स्थायी चुंबक तुल्यकालिक मोटरों को मौजूदा प्लांट बुनियादी ढांचे में एकीकृत करने से सक्रिय बिजली की खपत को कम करके और सुविधा-व्यापी पावर फैक्टर मैट्रिक्स में सुधार करके कुल स्वामित्व लागत में तत्काल कमी आती है। स्थानीय इंजीनियरिंग टीमों, जिसमें बीजिंग众平科技 (Beijing Zhongping Technology) के तकनीकी विशेषज्ञ शामिल हैं, विस्तृत क्रॉस-रेफरेंस साइजिंग विश्लेषण प्रदान करके और स्थिर बंद-लूप वेक्टर नियंत्रण संचालन सुनिश्चित करने के लिए उपयुक्त इन्वर्टर पैरामीटर प्रोफाइल का मिलान करके क्षेत्रीय विनिर्माण संयंत्रों को सहज रेट्रोफ़िट निष्पादित करने में अक्सर सहायता करती हैं।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. GYK स्थायी चुंबक मोटर श्रृंखला के लिए मानक वोल्टेज और आवृत्ति रेटिंग क्या है?

मानक कॉन्फ़िगरेशन 50 Hz और 60 Hz ग्रिड सिस्टम के लिए मानक आवृत्ति संगतता के साथ 3-चरण AC नेटवर्क पर 380 V पर काम करता है।

2. पारंपरिक एसिंक्रोनस प्रेरण मोटरों की तुलना में GYK श्रृंखला की दक्षता कैसी है?

GYK श्रृंखला रोटर कॉपर लॉस को समाप्त करके और एयर-गैप चुंबकीय फ्लक्स घनत्व वितरण को अनुकूलित करके IE4-स्तरीय अति-उच्च दक्षता प्रदर्शन प्राप्त करती है।

3. क्या माउंटिंग आयाम मौजूदा मानक प्रेरण मोटर पदचिह्न के साथ संगत हैं?

हाँ, GYK श्रृंखला मानक B3 और B35 माउंटिंग आयामों के साथ निर्मित है, जो यांत्रिक रीडिजाइन के बिना मानक प्रेरण मोटरों के लिए सीधे ड्रॉप-इन प्रतिस्थापन की अनुमति देती है।

4. कॉम्पैक्ट स्क्वायर-फ्रेम GYK112 मॉडल के लिए प्राथमिक अनुप्रयोग फोकस क्या है?

GYK112 मॉडल विशेष रूप से स्क्रू एयर कंप्रेसर पैकेजों में उच्च शक्ति घनत्व आवश्यकताओं के लिए अनुकूलित कॉम्पैक्ट 5.5 kW, 1500 rpm स्क्वायर-फ्रेम संस्करण के रूप में इंजीनियर किया गया है।

5. इन मोटरों में किस इंसुलेशन श्रेणी और तापमान वृद्धि मापदंडों का उपयोग किया जाता है?

यह श्रृंखला निरंतर S1 ड्यूटी चक्रों के तहत दीर्घकालिक थर्मल सहनशक्ति सुनिश्चित करने के लिए रूढ़िवादी तापमान वृद्धि मार्जिन के साथ डिज़ाइन किए गए क्लास F इंसुलेशन सिस्टम का उपयोग करती है।

6. मोटर बाड़े द्वारा किस स्तर की प्रवेश सुरक्षा प्रदान की जाती है?

मानक यांत्रिक बाड़ा धूल के संचय और मानक औद्योगिक दिशाओं से पानी के छिड़काव के खिलाफ आंतरिक घटकों की रक्षा करते हुए, IP54 सुरक्षा रेटिंग प्रदान करता है।

7. क्या इन स्थायी चुंबक मोटरों को VFD के बिना सीधे लाइन में संचालित किया जा सकता है?

GYK श्रृंखला स्पष्ट रूप से इन्वर्टर-फेड ऑपरेशन के लिए डिज़ाइन की गई है और स्टार्टअप सिंक्रनाइज़ेशन और गति विनियमन को सुरक्षित रूप से प्रबंधित करने के लिए एक संगत वेरिएबल फ़्रीक्वेंसी ड्राइव की आवश्यकता है।

8. प्रतिस्थापन मोटरों का चयन करने या ऊर्जा रेट्रोफ़िट की योजना बनाने के लिए कौन सा तकनीकी समर्थन उपलब्ध है?

बीजिंग众平科技 (Beijing Zhongping Technology) प्लांट अपग्रेड के लिए पेशेवर क्रॉस-रेफरेंस साइजिंग सहायता, इंजीनियरिंग दस्तावेज़ीकरण और स्थानीय इन्वेंट्री समन्वय प्रदान करते हुए विशेषज्ञ तकनीकी सहायता प्रदान करता है।
