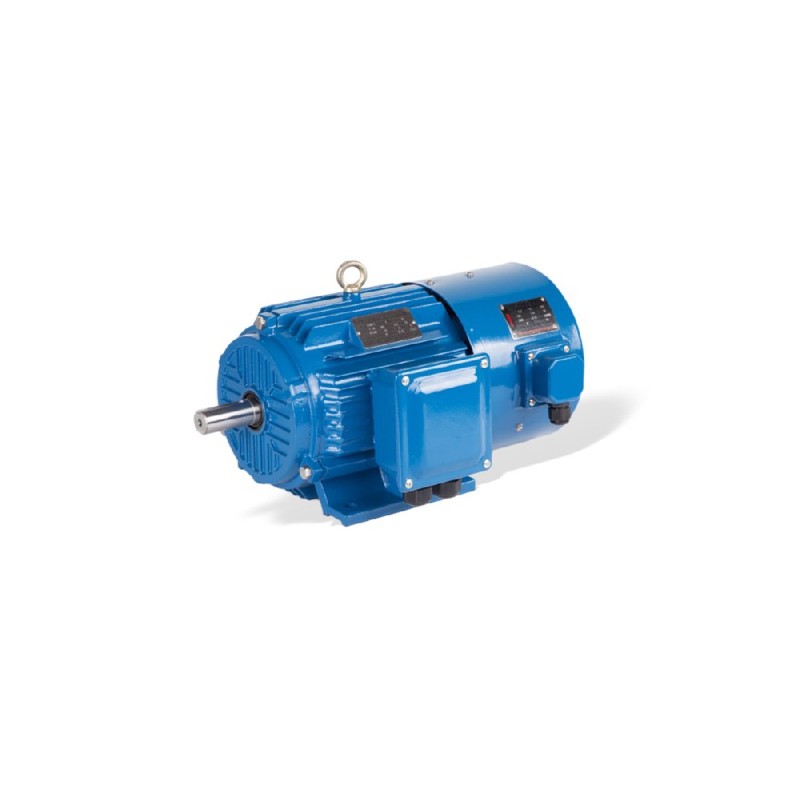

GESHI YVF2 इन्वर्टर ड्यूटी मोटर एक तीन-चरण अतुल्यकालिक (three-phase asynchronous) अल्टरनेटिंग करंट मशीन है जिसे विशेष रूप से औद्योगिक मशीनरी में वेरिएबल फ्रीक्वेंसी ड्राइव संचालन के लिए इंजीनियर किया गया है। ओवरहीटिंग के बिना चर गति (variable speeds) को संभालने के लिए डिज़ाइन किया गया, यह वेरिएबल टॉर्क लोड के लिए स्थिर घूर्णन आउटपुट प्रदान करता है। जब इंजीनियरों को थर्मल संतुलन बनाए रखते हुए कठोर ड्यूटी चक्रों के तहत निरंतर गति विनियमन की आवश्यकता होती है, तो यह मोटर विश्वसनीय इलेक्ट्रोमेकेनिकल रूपांतरण प्रदान करती है। औद्योगिक नियंत्रण आर्किटेक्चर की ड्राइव और एक्चुएशन परत के भीतर सख्ती से स्थित, यह फ़्रीक्वेंसी कन्वर्टर्स से सिग्नल आउटपुट को भौतिक यांत्रिक संचलन से जोड़ती है।
औद्योगिक स्वचालन इंजीनियरों को अक्सर ऐसी चुनौतियों का सामना करना पड़ता है जहां मानक निश्चित-गति वाली इंडक्शन मोटरें रेटेड आवृत्तियों से नीचे संचालित होने पर थर्मल ब्रेकडाउन, गंभीर कंपन या इन्सुलेशन विफलता का अनुभव करती हैं। चूंकि पल्स चौड़ाई मॉड्यूलेशन (PWM) फ़्रीक्वेंसी कन्वर्टर्स स्टेटर वाइंडिंग में हार्मोनिक धाराओं को इंजेक्ट करते हैं, इसलिए पारंपरिक मोटरें त्वरित उम्र बढ़ने और टॉर्क रिपल से पीड़ित होती हैं। यह वेरिएबल फ्रीक्वेंसी ड्राइव संगत मोटर विशेष विद्युत चुम्बकीय डिजाइन और जबरन वेंटिलेशन संरचनाओं को एकीकृत करके इन विद्युत और थर्मल सीमाओं को हल करती है। यह स्वचालित उत्पादन लाइनों में सटीक गति नियंत्रण सक्षम बनाता है जहां पारंपरिक ड्राइव कम गति वाले टॉर्क आवश्यकताओं को बनाए रखने में विफल रहती हैं।
तकनीकी विनिर्देश
रेटेड पावर: 0.55 kW - 315 kW @ 50 Hz
फ्रेम का आकार: H80 - H355 @ मानक IEC
आवृत्ति रेंज: 5 Hz - 50 Hz @ निरंतर टॉर्क
आवृत्ति रेंज: 50 Hz - 100 Hz @ निरंतर पावर
बढ़ते प्रकार: B3 / B5 / B35 @ IEC मानक
इन्सुलेशन श्रेणी: श्रेणी F @ 155 °C
सुरक्षा रेटिंग: IP54 @ मानक स्थितियां
वैकल्पिक सुरक्षा: IP55 / IP56 / IP66 @ कस्टम अनुरोध
कूलिंग विधि: IC416 @ स्वतंत्र अक्षीय पंखा
वाइंडिंग वोल्टेज: 380 V @ 50 Hz
सिस्टम इंटीग्रेशन और हार्डवेयर सेटअप
उचित विद्युत स्थापना के लिए परिरक्षित सममित रूप से निर्मित पावर केबल का उपयोग करके पल्स चौड़ाई मॉड्यूलेशन फ़्रीक्वेंसी कनवर्टर के आउटपुट टर्मिनलों से सीधे मोटर पावर लीड को जोड़ने की आवश्यकता होती है। उच्च-आवृत्ति विद्युत चुम्बकीय हस्तक्षेप को दबाने के लिए 360-डिग्री EMC केबल ग्रंथि का उपयोग करके केबल के धात्विक कवच या समग्र ढाल को प्रवाहकीय बैकप्लेट या पृथ्वी टर्मिनल पर सुरक्षित रूप से समाप्त किया जाना चाहिए। ग्राउंड लूप को खत्म करने और आवारा कैपेसिटिव धाराओं से बचाने के लिए मोटर आवास पर फ्रेम ग्राउंडिंग टर्मिनल को कम-प्रतिबाधा तांबे के कंडक्टर का उपयोग करके मुख्य नियंत्रण कैबिनेट ग्राउंड बस से जोड़ा जाना चाहिए। नियंत्रण और फीडबैक लूप के लिए, सिग्नल केबलों को हाई-वोल्टेज पावर कंडक्टरों से भौतिक रूप से अलग दूरी पर रखें। स्वतंत्र अक्षीय कूलिंग पंखे को मुख्य रोटर गति से स्वतंत्र निरंतर थर्मल अपव्यय सुनिश्चित करने के लिए समर्पित मोटर सुरक्षा सर्किट ब्रेकर के माध्यम से रूट किए गए एक अलग एकल-चरण या तीन-चरण सहायक शक्ति स्रोत की आवश्यकता होती है।
विश्वसनीयता और पर्यावरण स्थायित्व
आंतरिक स्टेटर वाइंडिंग को तेज-स्विचिंग इंसुलेटेड-गेट द्विध्रुवी ट्रांजिस्टर इनवर्टर द्वारा उत्पन्न गंभीर वोल्टेज स्पाइक्स का सामना करने के लिए उच्च-ग्रेड सॉल्वेंटलेस रेजिन का उपयोग करके वैक्यूम प्रेशर संसेचन के साथ इलाज किया जाता है। यांत्रिक संरचनात्मक घटक हार्मोनिक कंपन को कम करने और त्वरण और मंदी चक्र के दौरान ध्वनिक शोर को कम करने के लिए डिज़ाइन किए गए कच्चा लोहा फ्रेम का उपयोग करते हैं। मानक IP54 प्रवेश सुरक्षा धूल संचय और छींटे पानी की बूंदों के खिलाफ आंतरिक विद्युत घटकों की रक्षा करती है, जिसमें वॉशडाउन या संक्षारक वातावरण के लिए वैकल्पिक IP55, IP56, या IP66 कॉन्फ़िगरेशन उपलब्ध हैं। स्टेटर स्लॉट के भीतर एम्बेडेड थर्मल सेंसर थर्मल अधिभार को रोकने के लिए वाइंडिंग तापमान की लगातार निगरानी करते हैं, प्रतिरोध सिग्नल को पीएलसी या ड्राइव ट्रिप सर्किट में वापस भेजते हैं। यह मजबूत निर्माण औद्योगिक प्रसंस्करण संयंत्रों के भीतर काम करते समय विफलता के बीच एक विस्तारित माध्य समय प्राप्त करता है।
चयन मार्गदर्शन और वैकल्पिक विकल्प
उपयुक्त ड्राइव मोटर का चयन करने के लिए लोड टॉर्क प्रोफाइल, गति विनियमन अनुपात और परिवेश के ऑपरेटिंग तापमान का मूल्यांकन करने की आवश्यकता होती है। उच्च बेसलाइन सुरक्षा की मांग करने वाले अनुप्रयोगों के लिए, IP55 या IP66 रेटिंग वाले फ्रेम वेरिएंट निर्दिष्ट किए जा सकते हैं। जब प्रोजेक्ट की आवश्यकताओं के लिए एक ही परिवार के भीतर वैकल्पिक भौतिक आयाम या अलग-अलग पावर रेटिंग की आवश्यकता होती है, तो इंजीनियर कॉम्पैक्ट H80 फ्रेम या भारी-ड्यूटी H355 वेरिएंट जैसे आसन्न मॉडल का मूल्यांकन कर सकते हैं। Beijing Zhongping Technology सटीक क्रॉस-रेफरेंस चयन और प्रत्यक्ष प्रतिस्थापन योजना के साथ स्वचालन इंजीनियरों की सहायता के लिए स्थानीय तकनीकी सहायता चैनल और इन्वेंट्री रिजर्व बनाए रखती है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. तत्काल ऑर्डर के लिए वर्तमान स्थानीय स्टॉक उपलब्धता और अनुमानित डिलीवरी समयरेखा क्या है?
Beijing Zhongping Technology उपकरण डाउनटाइम को कम करने के लिए मानक व्यावसायिक दिनों के भीतर तेजी से प्रेषण को सक्षम करते हुए, मानक फ्रेम आकार के लिए क्षेत्रीय इन्वेंट्री बनाए रखती है.
2. उत्पाद वारंटी की शर्तें और RMA रिटर्न प्रक्रिया क्या है?
सभी इकाइयां प्री-शिपमेंट गुणवत्ता सत्यापन और सुव्यवस्थित रिटर्न प्रोसेसिंग के साथ Beijing Zhongping Technology द्वारा समर्थित, सामग्री दोषों को कवर करने वाली 12 महीने की निर्माता वारंटी द्वारा समर्थित हैं।
3. इस मोटर के लिए बिजली की आपूर्ति विनिर्देश और ग्राउंडिंग आवश्यकताएं क्या हैं?
मोटर 380 V पर मानक तीन-चरण औद्योगिक वैकल्पिक वर्तमान आपूर्ति पर संचालित होती है, जिसके लिए उच्च-आवृत्ति रिसाव धाराओं को नष्ट करने के लिए फ्रेम टर्मिनल के माध्यम से समर्पित ग्राउंडिंग की आवश्यकता होती है।
4. कौन से संचार प्रोटोकॉल और नियंत्रण इंटरफेस इस ड्राइव सेटअप के साथ संगत हैं?
मोटर सीधे मानक पल्स चौड़ाई मॉड्यूलेशन फ़्रीक्वेंसी कन्वर्टर्स के साथ इंटरफेस करती है जो मालिकाना संचार बसों के बिना मानक वेक्टर या स्केलर नियंत्रण एल्गोरिदम का उपयोग करती है।
5. निरंतर संचालन के दौरान कौन सी पर्यावरण सुरक्षा रेटिंग और थर्मल सीमाएं लागू होती हैं?
यूनिट में मानक के रूप में IP54 रेटिंग, 155 °C तक रेटेड क्लास F इन्सुलेशन, और सुरक्षित ऑपरेटिंग तापमान बनाए रखने के लिए एक स्वतंत्र अक्षीय कूलिंग पंखा है।
6. कौन सी यांत्रिक बढ़ते कॉन्फ़िगरेशन और आयामी सहिष्णुता उपलब्ध हैं?
मोटर मानक अंतरराष्ट्रीय इलेक्टrotechnical आयोग फ्रेम आयामों के अनुरूप B3 फुट माउंटिंग, B5 फ़्लेंज माउंटिंग, और B35 संयुक्त कॉन्फ़िगरेशन का समर्थन करती है।
7. इष्टतम परिचालन जीवनकाल सुनिश्चित करने के लिए किन नियमित रखरखाव जांच की सिफारिश की जाती है?
रखरखाव तकनीशियनों को समय-समय पर टर्मिनल बॉक्स कनेक्शन का निरीक्षण करना चाहिए, वाइंडिंग इन्सुलेशन प्रतिरोध को मापना चाहिए, और स्वतंत्र कूलिंग फैन विधानसभा में अबाधित वायु प्रवाह को सत्यापित करना चाहिए।
8. इंजीनियरों को विशिष्ट भार के लिए सही फ्रेम आकार और आवृत्ति रेंज का चयन कैसे करना चाहिए?
5 Hz से 50 Hz निरंतर टॉर्क बैंड के भीतर आवश्यक निरंतर टॉर्क का मिलान करें और चालित यांत्रिक भार प्रोफ़ाइल के आधार पर 100 Hz तक बिजली की उपलब्धता को सत्यापित करें।
