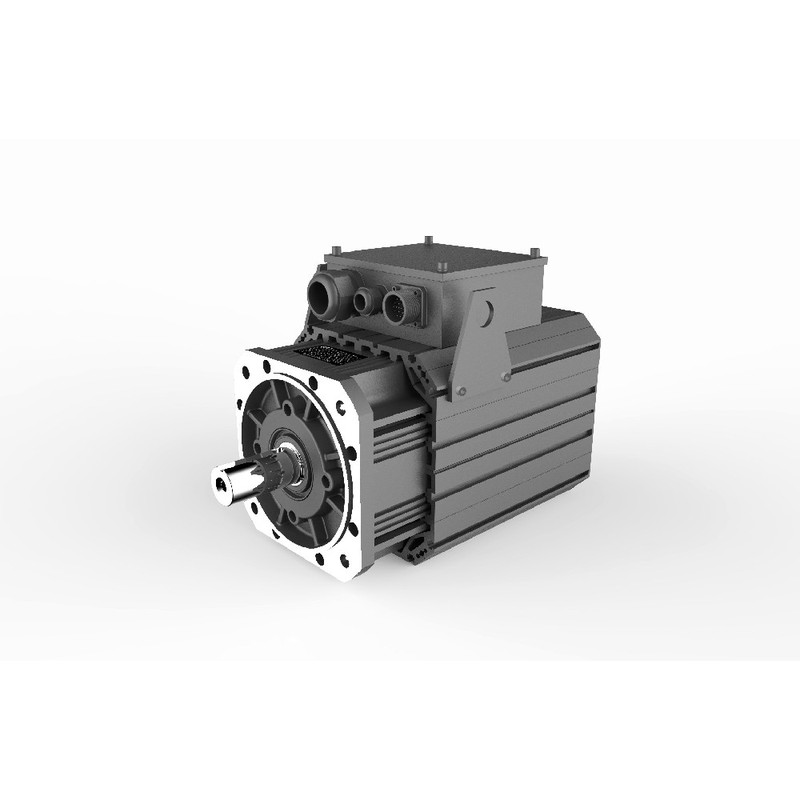

आधुनिक बहु-अक्षीय सीएनसी (CNC) मशीनिंग सेंटर को मजबूत स्पिंडल ड्राइव की आवश्यकता होती है जो यांत्रिक अनुनाद को प्रेरित किए बिना व्यापक गति श्रेणियों में स्थिर टॉर्क प्रदान करने में सक्षम हों। Geshi द्वारा इंजीनियर की गई GSZ श्रृंखला स्पिंडल सर्वो मोटर सटीक विद्युत चुम्बकीय डिज़ाइन और बंद-लूप एनकोडर एकीकरण के माध्यम से इन गतिशील आवश्यकताओं को पूरा करती है।
भारी-शुल्क काटने के अनुप्रयोगों में अक्सर आक्रामक सामग्री हटाने के संचालन के दौरान कम गति वाले कॉगिंग टॉर्क, थर्मल बहाव और यांत्रिक बटरिंग का सामना करना पड़ता है। GSZ श्रृंखला सटीक कोणीय वेग नियंत्रण बनाए रखने के लिए उच्च-रिज़ॉल्यूशन फीडबैक उपकरणों के साथ अनुकूलित रोटर टोपोलॉजी को संयोजित करके इन चुनौतियों का समाधान करती है। यह वास्तुकला विविध औद्योगिक मिलिंग और टर्निंग प्लेटफार्मों पर निरंतर संचालन के दौरान कम कंपन स्तर सुनिश्चित करती है।
तकनीकी विनिर्देश
रेटेड पावर: 5.5-30 kW @ 380 VAC
रेटेड गति: 750/1000/1500 rpm @ 380 VAC
प्रमुख मॉडल पदनाम: GSZ18-035-15-4-F @ 380 VAC
प्रमुख मॉडल की रेटेड पावर: 15 kW @ 1500 rpm
रेटेड वोल्टेज: 380 VAC @ 50/60 Hz
संलग्नक सुरक्षा रेटिंग: IP54/IP55 @ मानक संचालन स्थिति
इन्सुलेशन श्रेणी: श्रेणी F/H @ रेटेड थर्मल लोड
ड्यूटी चक्र: S1 निरंतर ड्यूटी @ रेटेड आउटपुट
फीडबैक इंटरफ़ेस: उच्च-रिज़ॉल्यूशन एनकोडर क्लोज्ड-लूप @ कमरे का तापमान
आवास सामग्री: फोर्स्ड एयर कूलिंग के साथ स्वतंत्र अक्षीय पंखा एल्यूमीनियम मिश्र धातु
सिस्टम एकीकरण और हार्डवेयर सेटअप
उन्नत मशीन टूल आर्किटेक्चर में उच्च-पावर स्पिंडल मोटर्स को एकीकृत करने के लिए विद्युत ढाल और सिग्नल अखंडता पर कड़ी ध्यान देने की आवश्यकता होती है। रिज़ॉल्वर या उच्च-रिज़ॉल्यूशन एनकोडर फीडबैक लाइनों को आसन्न पल्स-चौड़ाई मॉड्यूलेशन इनवर्टर द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप को रोकने के लिए डबल-शील्ड ट्विस्टेड-पेयर केबल का उपयोग करना चाहिए। ग्राउंड लूप को खत्म करने के लिए सिग्नल शील्ड नालियों को मोटर हाउसिंग बैकशेल और ड्राइव चेसिस ग्राउंड प्लेट पर मजबूती से समाप्त किया जाना चाहिए। कैपेसिटिव युग्मन और हार्मोनिक विरूपण को कम करने के लिए पावर केबल को मशीन रेसवे के भीतर नियंत्रण तारों से सख्त अलगाव दूरी का पालन करना चाहिए।
सही घूर्णन दिशा और स्थिर क्षेत्र-उन्मुख नियंत्रण निष्पादन के लिए इन्वर्टर आउटपुट टर्मिनलों और मोटर पावर लीड के बीच उचित चरण अनुक्रम कनेक्शन अनिवार्य है। स्वतंत्र अक्षीय शीतलन पंखे को विशिष्ट फ्रेम आकार के आधार पर एक समर्पित एकल-चरण या तीन-चरण सहायक शक्ति फ़ीड की आवश्यकता होती है, जिससे भारी भार जुड़ाव से पहले फोर्स्ड एयरफ्लो सक्रिय हो जाता है। कमीशनिंग इंजीनियरों को उत्पादन चक्र में अक्ष जारी करने से पहले रोटर प्रतिरोध, स्टेटर अधिष्ठापन और बैक-ईएमएफ स्थिरांक को संरेखित करने के लिए सर्वो ड्राइव इंटरफ़ेस के माध्यम से पूर्ण पैरामीटर ऑटो-ट्यूनिंग करना होगा।
विश्वसनीयता और पर्यावरण स्थायित्व
निरंतर मशीनिंग वातावरण ड्राइव घटकों को काटने वाले तरल पदार्थों, धातु के कणों और ऊंचे परिवेश के तापमान के संपर्क में लाता है जो परिचालन जीवनकाल को खतरे में डालते हैं। GSZ श्रृंखला में बाहरी थर्मल अपव्यय पंखों के साथ डिज़ाइन किया गया एक एल्यूमीनियम आवास कॉन्फ़िगरेशन है, जो एक स्वतंत्र अक्षीय पंखे इकाई के साथ युग्मित है जो S1 निरंतर ड्यूटी चक्र के तहत इष्टतम थर्मल संतुलन बनाए रखता है। यह फोर्स्ड वेंटिलेशन व्यवस्था स्टेटर घुमावदार ओवरहैंग पर स्थानीयकृत गर्म स्थानों को रोकती है, जो समय से पहले थर्मल क्षरण से श्रेणी F या श्रेणी H इन्सुलेशन प्रणाली की रक्षा करती है।
IP54 या IP55 की संलग्नक रेटिंग भारी विनिर्माण कोशिकाओं में आम एयरबोर्न कूलेंट धुंध और महीन कच्चा लोहा धूल के खिलाफ मजबूत प्रवेश सुरक्षा प्रदान करती है। शाफ्ट भूलभुलैया सील आंतरिक असर विधानसभाओं में घूर्णन शाफ्ट के साथ तरल पदार्थ के प्रवास को रोकती है, जिससे समय से पहले यांत्रिक विफलता का जोखिम कम हो जाता है। ये संरचनात्मक विशेषताएं नियमित रखरखाव अंतराल का विस्तार करने और मांग वाले औद्योगिक उत्पादन कार्यक्रमों में अप्रत्याशित डाउनटाइम को कम करने के लिए गठबंधन करती हैं।
चयन मार्गदर्शन और वैकल्पिक विकल्प
उपयुक्त स्पिंडल ड्राइव का चयन करने के लिए काटने के टॉर्क प्रोफाइल, अधिकतम त्वरण दरों और विशिष्ट मशीन टूल आर्किटेक्चर की ड्यूटी चक्र मांगों के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है। जबकि प्रमुख GSZ18-035-15-4-F मॉडल सामान्य मिलिंग केंद्रों के लिए 1500 rpm पर 15 kW प्रदान करता है, इंजीनियर विशिष्ट स्पिंडल कार्ट्रिज डिज़ाइन से मेल खाने के लिए व्यापक 5.5 kW से 30 kW पावर लिफाफे और 750 rpm से 1500 rpm गति बैंड से चुन सकते हैं। Beijing Zhongping Technology सटीक क्रॉस-संदर्भ चयन और सहज मॉडल प्रतिस्थापन के साथ तकनीकी टीमों की सहायता के लिए व्यापक इंजीनियरिंग समर्थन और स्थानीय इन्वेंट्री उपलब्धता प्रदान करती है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. क्षेत्रीय वितरण स्टॉक से GSZ18-035-15-4-F स्पिंडल मोटर के लिए विशिष्ट लीड टाइम और शिपिंग उपलब्धता क्या है?
Beijing Zhongping Technology के माध्यम से क्षेत्रीय वितरण स्टॉक तत्काल प्रेषण के लिए मानक मॉडल उपलब्धता सुनिश्चित करता है, जबकि अनुकूलित कॉन्फ़िगरेशन के लिए मानक कारखाने प्रसंस्करण कार्यक्रम की आवश्यकता होती है।
2. खरीद पर इन औद्योगिक सर्वो मोटर्स पर कौन सी मानक वारंटी कवरेज लागू होती है?
सभी इकाइयां शिपमेंट की तारीख से विनिर्माण दोषों और सामग्री गैर-अनुरूपता को कवर करने वाली मानक 12 महीने की परिचालन वारंटी द्वारा समर्थित हैं।
3. बंद-लूप एनकोडर कॉन्फ़िगरेशन कम गति वाले मशीनिंग प्रदर्शन में कैसे सुधार करता है?
उच्च-रिज़ॉल्यूशन एनकोडर ड्राइव नियंत्रक को सटीक रोटर स्थिति फीडबैक प्रदान करता है, जिससे वास्तविक समय सुधार एल्गोरिदम सक्षम होते हैं जो कम गति वाले वेग रिपल को दबाते हैं और सतह खत्म गुणवत्ता को बढ़ाते हैं।
4. क्या GSZ श्रृंखला थर्मल ओवरलोडिंग के बिना निरंतर S1 ड्यूटी चक्र के तहत काम कर सकती है?
हाँ, श्रेणी F/H इन्सुलेशन, अनुकूलित गर्मी अपव्यय पंखों के साथ एक एल्यूमीनियम आवास, और एक स्वतंत्र अक्षीय पंखे का संयोजन रेटेड थर्मल सीमाओं के भीतर निरंतर S1 संचालन का समर्थन करता है।
5. स्वतंत्र अक्षीय पंखे इकाई के लिए कौन सी शीतलन आवश्यकताएं आवश्यक हैं?
एकीकृत अक्षीय पंखे को संचालन के दौरान बाहरी आवास पसलियों में निरंतर फोर्स्ड एयरफ्लो सुनिश्चित करने के लिए मोटर विनिर्देशों से मेल खाने वाले एक स्थिर सहायक बिजली की आपूर्ति की आवश्यकता होती है।
6. क्या एक ही यांत्रिक फ्रेम श्रृंखला के भीतर वैकल्पिक पावर रेटिंग उपलब्ध हैं?
विविध यांत्रिक भार प्रोफाइल को समायोजित करने के लिए उत्पाद श्रृंखला 380 VAC पर 750 rpm, 1000 rpm और 1500 rpm की गति रेटिंग के साथ 5.5 kW से 30 kW तक फैली हुई है।
7. कूलेंट और धूल के खिलाफ ये मोटरें सुरक्षा के किस स्तर की पेशकश करती हैं?
इकाइयों को तेल धुंध, नमी और महीन धातु के कणों के प्रवेश से आंतरिक विद्युत घटकों की रक्षा करते हुए IP54 या IP55 सुरक्षा स्तरों पर रेट किया गया है।
8. विद्युत शोर हस्तक्षेप को रोकने के लिए एनकोडर फीडबैक केबल को कैसे रूट किया जाना चाहिए?
फीडबैक लाइनों को मानक EMC प्रथाओं के अनुसार दोनों सिरों पर ठीक से ग्राउंडेड शील्ड के साथ, उच्च-वोल्टेज मोटर पावर लीड से अलग रूट किए गए डबल-शील्ड ट्विस्टेड-पेयर केबल का उपयोग करना चाहिए।
