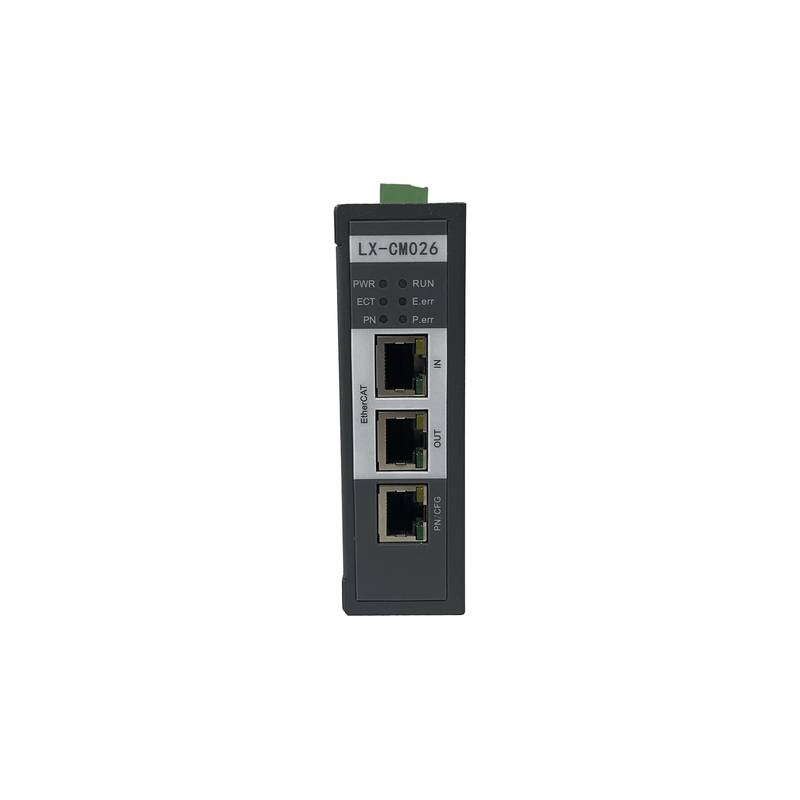

विषмуद औद्योगिक वातावरण के लिए डिज़ाइन किया गया, LX-CM026 प्रोटोकॉल कनवर्टर EtherCAT नेटवर्क और PROFINET आर्किटेक्चर के बीच नियत डेटा एक्सचेंज की सुविधा प्रदान करता है। बीजिंग जुंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) स्वचालन सेल्स (automation cells) में सिस्टम एकीकरण को सुव्यवस्थित करने के लिए इस गेटवे को मजबूत लॉजिस्टिक्स सहायता प्रदान करती है।
असमरूप औद्योगिक नेटवर्क को तैनात करने से अक्सर संचार संबंधी अड़चनें आती हैं, खासकर जब हाई-स्पीड गति नियंत्रकों को मानक फील्ड उपकरणों के साथ जोड़ा जाता है। LX-CM026 गेटवे प्राथमिक नियंत्रक पक्ष पर EtherCAT स्लेव डिवाइस के रूप में कार्य करके इस चुनौती का समाधान करता है, जैसे कि स्थानीय LX श्रृंखला PLC, जबकि साथ ही डाउनस्ट्रीम फील्ड इंस्ट्रुमेंटेशन का प्रबंधन करने के लिए PROFINET मास्टर के रूप में संचालित होता है। यह दोहरी भूमिका वाला परिचालन आर्किटेक्चर नेटवर्क सीमा पर सीधे वास्तविक समय के चक्रीय डेटा पैकेट का अनुवाद करके महंगे मल्टी-प्रोटोकॉल नियंत्रक उन्नयन की आवश्यकता को समाप्त करता है। जब अलग-अलग विक्रेता पारिस्थितिकी तंत्र एक मूल संचार परत साझा करने में विफल होते हैं, तो औद्योगिक स्वचालन इंजीनियरों को अक्सर एकीकरण की बाधाओं का सामना करना पड़ता है। समर्पित आंतरिक मेमोरी बफर के माध्यम से प्रोटोकॉल फ़्रेमों को संसाधित करके, इकाई स्थिर टेलीग्राम प्रसारण दरों को बनाए रखती है और विस्तारित औद्योगिक रनों में पैकेट जिटर को कम करती है।
तकनीकी विनिर्देश
डिवाइस मॉडल: LX-CM026 @ मानक कॉन्फ़िगरेशन
प्राथमिक प्रोटोकॉल फ़ंक्शन: EtherCAT स्लेव से PROFINET मास्टर @ फुल डुप्लेक्स
माउंटिंग प्रकार: DIN रेल माउंट @ 35 मिमी मानक प्रोफ़ाइल
संलग्नक सामग्री: फ्लेम रिटार्डेंट इंजीनियरिंग प्लास्टिक @ IP20 सुरक्षा रेटिंग
ऑपरेटिंग तापमान सीमा: -20°C - 60°C @ नॉन-कंडेनसिंग ह्यूमिडिटी
स्टोरेज तापमान सीमा: -40°C - 85°C @ सापेक्ष आर्द्रता 5% - 95%
बिजली आपूर्ति वोल्टेज: 24 VDC ± 20% @ रिवर्स पोलरिटी प्रोटेक्शन
बिजली की खपत: 4.5 W @ 24 VDC अधिकतम लोड
संचार इंटरफ़ेस EtherCAT: दोहरे RJ45 पोर्ट @ 100 Mbps फुल डुप्लेक्स
संचार इंटरफ़ेस PROFINET: दोहरे RJ45 पोर्ट @ 100 Mbps रियल-टाइम IRT/RT
डायग्नोस्टिक संकेतक: LED स्थिति सरणी @ RUN, ERR, LINK, ACT
डेटा मैपिंग क्षमता: डिफ़ॉल्ट कॉन्फ़िगरेशन पर 1024 बाइट्स इनपुट/आउटपुट बफर तक
आयाम: 105 मिमी x 90 मिमी x 40 मिमी @ कनेक्टर को छोड़कर
शुद्ध वजन: 250 ग्राम @ अनुमानित द्रव्यमान
सिस्टम एकीकरण और हार्डवेयर सेटअप
LX-CM026 गेटवे की भौतिक स्थापना नियंत्रणキャビネット (cabinets) के भीतर मानक 35 मिमी DIN रेल माउंटिंग पर निर्भर करती है, जो उच्च-कंपन वातावरण में सुरक्षित यांत्रिक एंकरिंग सुनिश्चित करती है। बिजली वितरण के लिए अंतर्निहित क्षणिक वोल्टेज दमन और रिवर्स पोलरिटी रक्षा की विशेषता वाले हटाने योग्य स्क्रू टर्मिनल ब्लॉक के माध्यम से जुड़े एक स्थिर 24 VDC स्रोत की आवश्यकता होती है। नेटवर्क केबलिंग के लिए पास की चर आवृत्ति ड्राइव और उच्च-वोल्टेज कांटेक्टर्स द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप के खिलाफ सिग्नल अखंडता बनाए रखने के लिए परिरක්ෂित मुड़ जोड़ी (shielded twisted pair) श्रेणी 5e या उच्चतर ईथरनेट केबल की आवश्यकता होती है। EtherCAT और PROFINET दोनों पक्षों पर दोहरे RJ45 पोर्ट बाहरी नेटवर्क स्विच की आवश्यकता के बिना लाइन टोपोलॉजी का समर्थन करते हैं, जिससे प्रसार में देरी कम होती है। कैबिनेट बैकप्लेन में DIN रेल और केबल शील्ड की उचित ग्राउंडिंग उच्च-आवृत्ति शोर फैलाव के लिए कम-प्रतिबाधा पथ स्थापित करती है, जिससे ग्राउंड लूप और संचार ड्रॉपआउट को रोका जा सकता है।
विश्वसनीयता और पर्यावरणीय स्थायित्व
सतत औद्योगिक संचालन के लिए डिज़ाइन किया गया, LX-CM026 सक्रिय कूलिंग पंखों के बिना -20°C से 60°C तक के परिवेश के तापमान का सामना करता है, इसके बजाय अपने हवादार आवास प्रोफ़ाइल के माध्यम से निष्क्रिय थर्मल संवहन पर निर्भर करता है। IP20-रेटेड बाड़े आंतरिक सर्किट को आकस्मिक उंगली के संपर्क और स्थापना के दौरान कणों के प्रवेश से बचाता है, हालांकि साफ वातावरण में कैबिनेट प्लेसमेंट की सिफारिश की जाती है। निरंतर विद्युत भार और थर्मल तनाव के तहत विफलता के बीच एक उच्च माध्य समय प्राप्त करते हुए, विस्तारित ऑपरेटिंग जीवनकाल के लिए आंतरिक घटकों का चयन किया जाता है। संचार बंदरगाहों पर सर्ज प्रोटेक्शन सर्किट्री इलेक्ट्रोस्टैटिक डिस्चार्ज और भारी विनिर्माण संयंत्रों में आम तौर पर पाए जाने वाले आगमनात्मक स्विचिंग क्षणों से बचाती है। हार्डवेयर कॉन्फ़िगरेशन चलती मशीन फ्रेम पर सामना किए जाने वाले मध्यम झटके और कंपन प्रोफाइल का प्रतिरोध करता है, जिससे उत्पादन बदलावों में निरंतर डेटा ब्रिजिंग सुनिश्चित होती है।
चयन मार्गदर्शन और वैकल्पिक विकल्प
सही प्रोटोकॉल गेटवे का चयन करने के लिए मौजूदा नियंत्रण वास्तुकला द्वारा आवश्यक मास्टर-स्लेव संबंध को सत्यापित करने की आवश्यकता होती है। LX-CM026 विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त है जहाँ एक मौजूदा EtherCAT नियंत्रक को तृतीय-पक्ष PROFINET एक्चुएटर, रिमोट I/O ब्लॉक, या ड्राइव को कमांड देना होगा। सिस्टम इंटीग्रेटर्स को वैकल्पिक टोपोलॉजी की आवश्यकता होती है, जैसे PROFIBUS DP या Modbus TCP एकीकरण, विशिष्ट बस आवश्यकताओं से मेल खाने के लिए एक ही उत्पाद परिवार के भीतर अन्य मॉडल का मूल्यांकन करना चाहिए। बीजिंग जुंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) लिगेसी सिस्टम अपग्रेड और ग्रीनफील्ड मशीन डिज़ाइन के लिए इष्टतम हार्डवेयर विकल्पों की पहचान करने में इंजीनियरिंग टीमों की सहायता के लिए तकनीकी दस्तावेज और इन्वेंट्री क्रॉस-रेफरेंस बनाए रखती है।
अक्सर पूछे جانے वाले प्रश्न (FAQ)
1. इस गेटवे मॉडल के लिए मानक डिलीवरी लीड समय क्या है?
गंतव्य लॉजिस्टिक्स के आधार पर 2 से 3 व्यावसायिक दिनों के भीतर विशिष्ट प्रेषण के साथ, क्षेत्रीय इन्वेंट्री से मानक ऑर्डर संसाधित किए जाते हैं।
2. क्या यूनिट में निर्माता वारंटी शामिल है?
हाँ, हार्डवेयर में खरीद की तारीख से सामग्री और कारीगरी में दोषों को कवर करने वाली एक मानक 12 महीने की सीमित वारंटी शामिल है।
3. क्या LX-CM026 एक EtherCAT मास्टर के रूप में काम कर सकता है?
नहीं, डिवाइस अपस्ट्रीम नेटवर्क पर कड़ाई से EtherCAT स्लेव के रूप में कार्य करता है और डाउनस्ट्रीम पक्ष पर PROFINET मास्टर के रूप में कार्य करता है।
4. PROFINET पक्ष को कॉन्फ़िगर करने के लिए किस सॉफ़्टवेयर टूल की आवश्यकता है?
GSDML फ़ाइल आयात का समर्थन करने वाला मानक इंजीनियरिंग सॉफ़्टवेयर, जैसे विशिष्ट PLC प्रोग्रामिंग वातावरण, PROFINET डिवाइस मापदंडों को कॉन्फ़िगर कर सकता है।
5. इस हार्डवेयर पर फर्मवेयर कैसे अपडेट किया जाता है?
निर्माता द्वारा प्रदान किए गए समर्पित यूटिलिटी सॉफ़्टवेयर का उपयोग करके ऑनबोर्ड कॉन्फ़िगरेशन पोर्ट के माध्यम से फर्मवेयर अपडेट लागू किए जाते हैं।
6. गेटवे द्वारा समर्थित अधिकतम डेटा एक्सचेंज आकार क्या है?
यह डिवाइस दो जुड़े हुए औद्योगिक नेटवर्क के बीच 1024 बाइट्स तक इनपुट और आउटपुट डेटा मैपिंग का समर्थन करता है।
7. क्या समस्या निवारण के लिए डायग्नोस्टिक LED संकेतक उपलब्ध हैं?
हाँ, फ्रंट-पैनल LED संकेतक दोनों नेटवर्क इंटरफेस पर बिजली, सिस्टम त्रुटियों और लिंक गतिविधि के लिए वास्तविक समय की स्थिति प्रदर्शित करते हैं।
8. क्या गेटवे को बाहरी बिजली आपूर्ति अलगाव मॉड्यूल की आवश्यकता है?
आंतरिक पावर इनपुट में अंतर्निहित गैल्वेनिक आइसोलेशन होता है, जो मुख्य पावर बस पर कॉमन-मोड वोल्टेज उतार-चढ़ाव से आंतरिक लॉजिक सर्किट की रक्षा करता है।
