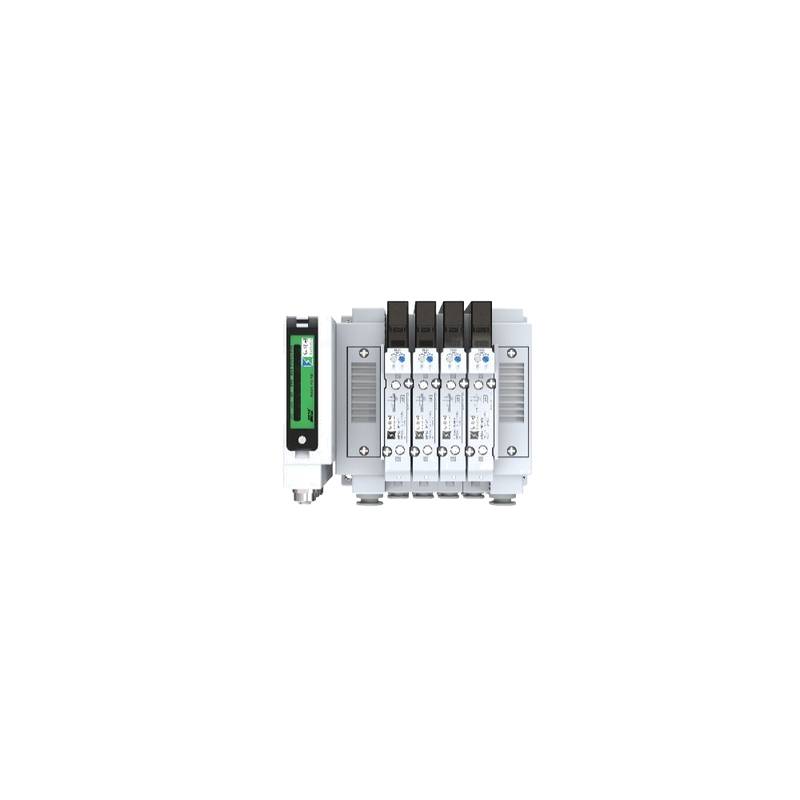

Profint remote io modules के साथ HollySys HSSV न्यूमैटिक वाल्व आइलैंड स्वचालित मशीनरी के लिए मॉड्यूलर न्यूमैटिक नियंत्रण प्रदान करता है। यह प्रणाली स्थिर फील्ड संचार सुनिश्चित करते हुए वायरिंग की जटिलता को कम करती है।
आधुनिक औद्योगिक स्वचालन (ऑटोमेशन) के लिए जटिल मशीनरी में उच्च एकीकरण और विश्वसनीय डेटा एक्सचेंज की आवश्यकता होती है। पारंपरिक अलग-अलग न्यूमैटिक वायरिंग सेटअप अक्सर मल्टी-एक्सिस न्यूमैटिक सरणियों में उच्च रखरखाव ओवरहेड और समस्या निवारण में देरी का कारण बनते हैं। HSSV श्रृंखला विकेंद्रीकृत बस संचार को उच्च-घनत्व वाल्व एकीकरण के साथ जोड़कर इन बाधाओं को दूर करती है। इंजीनियर कैबिनेट डिज़ाइन को सुव्यवस्थित करने और इंस्टॉलेशन पदचिह्न को कम करने के लिए इस आर्किटेक्चर को तैनात कर सकते हैं। यह प्रणाली फील्डबस कप्लर्स के माध्यम से कमांड संकेतों को तेज़ी से संसाधित करती है, जिससे वितरित न्यूमैटिक नोड्स में कमांड-से-एक्ट्यूएशन विलंबता कम हो जाती है।
तकनीकी विनिर्देश
संचार दूरी: 100 m @ Profinet
अडाप्टर पावर सप्लाई: 24 VDC @ 2.2 A
सोलेनॉइड वाल्व पावर सप्लाई: 24 VDC @ 2 A
स्वीकार्य वोल्टेज उतार-चढ़ाव: ± 10% @ रेटेड वोल्टेज
इन्gress सुरक्षा रेटिंग: IP67 @ मानक संचालन
संचार त्रुटि आउटपुट स्थिति: HOLD/OFF/SUB @ सिग्नल हानि
अधिकतम इनपुट/आउटपुट बाइट्स: 5/4 @ Profinet प्रोटोकॉल
अडाप्टर निर्मित आउटपुट पॉइंट्स: 32 @ NPN फॉर्म
पावर सुरक्षा: शॉर्ट-सर्किट और रिवर्स-पोलरिटी @ 24 VDC
कार्यशील माध्यम: 5 μm फ़िल्टर की गई संपीड़ित हवा @ स्वच्छ वातावरण
न्यूमैटिक कनेक्शन प्रकार: 5-पोर्ट सब-बेस माउंटेड @ मैनिफोल्ड असेंबली
इलेक्ट्रिकल कनेक्शन प्रकार: 4-पिन मेल प्लग @ क्विक कनेक्ट
पायलट प्रकार: आंतरिक पायलट @ सिस्टम दबाव
Cv मान P से A/B: 0.42 @ प्रवाह दर गणना
Cv मान A से R/B से S: 0.48 @ निकास गणना
कॉइल रेटेड वोल्टेज: 24 VDC @ रेटेड संचालन
स्वीकार्य ऑपरेटिंग वोल्टेज: ± 10% @ 24 VDC
बिजली की खपत: 0.6 W @ सिंगल कॉइल
ऑपरेटिंग दबाव रेंज: 0.15 - 0.7 MPa @ संपीड़ित वायु आपूर्ति
मैनुअल ओवरराइड: पुश-एंड-टर्न लॉकिंग स्क्रूड्राइवर प्रकार @ रखरखाव
अधिकतम ऑपरेटिंग आवृत्ति: 5 HZ @ निरंतर साइक्लिंग
लुब्रिकेशन: आवश्यक नहीं @ ऑयल-फ्री संचालन
बनाने की विधि: M3 स्क्रू कनेक्शन @ मुख्य मैनिफोल्ड बॉडी
ऑपरेटिंग तापमान: -10 - +60 °C @ औद्योगिक वातावरण
सिस्टम एकीकरण और हार्डवेयर सेटअप
HSSV सिस्टम को तैनात करने में मुख्य न्यूमैटिक आपूर्ति और बस लाइनों को टर्मिनल एडाप्टर से जोड़ना शामिल है। मॉड्यूल विद्युत कनेक्शन के लिए मानक 4-पिन मेल प्लग पर निर्भर करता है और एक सुव्यवस्थित 1-पावर-लाइन और 2-कम्युनिकेशन-लाइन कॉन्फ़िगरेशन का उपयोग करता है। यह लेआउट नियंत्रण कैबिनेट के अंदर भौतिक अव्यवस्था को कम करता है। उच्च-EMI वातावरण में सिग्नल अखंडता बनाए रखने के लिए Profinet संचार के लिए ढालित मुड़े हुए-जोड़े (शिल्ड ट्विस्टेड-पैर) केबलों का उपयोग किया जाना चाहिए। DIN रेल और हाउसिंग की उचित ग्राउंडिंग ग्राउंड लूप को समाप्त करती है और आंतरिक तर्क सर्किट को क्षणिक वोल्टेज स्पाइक्स से बचाती है।
विश्वसनीयता और पर्यावरणीय स्थायित्व
हार्डवेयर में IP67 रेटिंग है, जो धूल के प्रवेश और अस्थायी पानी के डूबने से आंतरिक घटकों की रक्षा करती है। एकीकृत साइलेंसर और स्नैप-फिट ट्यूबींग कनेक्टर उच्च-चक्र संचालन के दौरान रिसाव को रोकते हुए न्यूमैटिक असेंबली को सरल बनाते हैं। उन्नत आंतरिक डायग्नोस्टिक्स कॉइल शॉर्ट-सर्किट, ओपन सर्किट, अंडरवोल्टेज और ओवरवोल्टेज स्थितियों की निगरानी करते हैं। कम बिजली वाले सोलेनॉइड कॉइल केवल 0.6 W की खपत करते हैं, जिससे बंद स्थानों के भीतर थर्मल संचय कम हो जाता है। ये इंजीनियरिंग उपाय रेटेड स्थितियों के तहत वाल्व के परिचालन जीवन को 80,000,000 चक्रों तक बढ़ाते हैं।
चयन मार्गदर्शन और वैकल्पिक विकल्प
सही वाल्व आइलैंड कॉन्फ़िगरेशन का चयन करने के लिए आवश्यक प्रवाह दर, I/O पॉइंट काउंट और संचार प्रोटोकॉल का मूल्यांकन करना आवश्यक है। Beijing Zhongping Technology HSSV श्रृंखला का स्थानीय स्टॉक रखता है और क्रॉस-रेफरेंस चयन और सिस्टम कॉन्फ़िगरेशन के लिए तकनीकी सहायता प्रदान करता है। इंजीनियर बाहरी वायरिंग को संशोधित किए बिना बॉटम-इंसर्टन डिज़ाइन के माध्यम से व्यक्तिगत वाल्व जोड़कर या हटाकर मैनिफोल्ड को स्केल कर सकते हैं। विभिन्न नेटवर्क टोपोलॉजी की आवश्यकता वाले अनुप्रयोगों के लिए, ईथरकैट (EtherCAT) प्रकार जैसे वैकल्पिक मॉड्यूल को मौजूदा न्यूमैटिक बुनियादी ढांचे में सहजता से एकीकृत किया जा सकता है।
अक्सर पूछे جانے वाले प्रश्न (FAQ)
1. Beijing Zhongping Technology से डिलीवरी के लिए विशिष्ट लीड टाइम क्या है?
तत्काल प्रेषण के लिए स्थानीय इन्वेंट्री से मानक कॉन्फ़िगरेशन उपलब्ध हैं, जबकि अनुकूलित मैनिफोल्ड असेंबली आमतौर पर 3 से 5 व्यावसायिक दिनों के भीतर भेज दी जाती हैं।
2. इन वाल्व आइलैंड मॉड्यूल पर कौन सी वारंटी कवरेज लागू होती है?
उत्पाद सामग्री दोषों और कारखाने की कारीगरी संबंधी विसंगतियों को कवर करने वाली व्यापक 12 महीने की निर्माता वारंटी द्वारा समर्थित है।
3. क्या पूरे मैनिफोल्ड को अलग किए बिना व्यक्तिगत वाल्व बदले जा सकते हैं?
हाँ। बॉटम-इंसर्टन वाल्व डिज़ाइन तकनीकों को प्राथमिक वायरिंग या मुख्य न्यूमैटिक लाइनों को बदले बिना व्यक्तिगत सोलेनॉइड वाल्व जोड़ने, हटाने या बदलने की अनुमति देता है।
4. मॉड्यूल में कौन सी डायग्नोस्टिक विशेषताएँ एम्बेडेड हैं?
सिस्टम कॉइल शॉर्ट-सर्किट पहचान, तार टूटने की निगरानी, संचार त्रुटि अलर्ट और चक्र जीवन आँकड़ों सहित आठ डायग्नोस्टिक कार्यों का समर्थन करता है।
5. कम बिजली की खपत सिस्टम डिज़ाइन को कैसे लाभ पहुंचाती है?
प्रत्येक कॉइल 0.6 W पर संचालित होता है, जो थर्मल आउटपुट को कम करता है और लंबी केबल रन में वोल्टेज ड्रॉप समस्याओं का जोखिम उठाए बिना बिजली की आपूर्ति को कम क्षमताओं पर चलाने की अनुमति देता है।
6. संपीड़ित वायु आपूर्ति के लिए आवश्यक निस्पंदन स्तर क्या है?
कणों के संदूषण को रोकने और न्यूमैटिक वाल्व के भीतर सुचारू स्पूल आंदोलन सुनिश्चित करने के लिए सिस्टम को 5 μm तक फ़िल्टर की गई संपीड़ित हवा की आवश्यकता होती है।
7. क्या न्यूमैटिक वाल्व के लिए बाहरी लुब्रिकेशन आवश्यक है?
नहीं। आंतरिक घटक सूखे या अनलुब्रिकेटेड संपीड़ित हवा के साथ रखरखाव-मुक्त संचालित करने के लिए पहले से लुब्रिकेटेड और डिज़ाइन किए गए हैं।
8. HSSV श्रृंखला द्वारा किन संचार प्रोटोकॉल का समर्थन किया जाता है?
अडाप्टर श्रृंखला विविध स्वचालन नेटवर्क वातावरण को पूरा करते हुए PROFINET और EtherCAT सहित कई औद्योगिक प्रोटोकॉल का समर्थन करती है।
9. विद्युत गड़बड़ी के खिलाफ मैनिफोल्ड को कैसे सुरक्षित किया जाता है?
सिस्टम इंस्टॉलेशन त्रुटियों के दौरान हार्डवेयर क्षति को रोकने के लिए पावर और सिग्नल दोनों इंटरफेस पर अंतर्निहित शॉर्ट-सर्किट सुरक्षा और रिवर्स-पोलरिटी सुरक्षा को एकीकृत करता है।
10. सोलेनॉइड वाल्व की अधिकतम ऑपरेटिंग आवृत्ति क्या है?
वाल्व 5 Hz की अधिकतम ऑपरेटिंग आवृत्ति का समर्थन करते हैं, जिससे वे हाई-स्पीड छंटाई और दोहराए जाने वाले अधिनियमन कार्यों के लिए उपयुक्त होते हैं।
