होलीसिस (HollySys) LTp ईथरनेट आईपी रिमोट आईओ औद्योगिक स्वचालन नियंत्रण

HollySys LTp श्रृंखला वितरित उच्च-सुरक्षा I/O मॉड्यूल मानकीकृत पॉइंट-टू-पॉइंट संचार और बुद्धिमान डायग्नोस्टिक्स के माध्यम से विश्वसनीय औद्योगिक स्वचालन नियंत्रण प्रदान करते हैं। दक्षता को अनुकूलित करने और रखरखाव लागत को कम करने के लिए डिज़ाइन किया गया, यह हार्डवेयर लाइनअप जटिल कारखाना वातावरण में वास्तविक समय डेटा transmisión (डेटा ट्रांसमिशन) सुनिश्चित करता है।

आधुनिक औद्योगिक स्वचालन के लिए वितरित I/O आर्किटेक्चर की आवश्यकता होती है जो कठोर प्लांट वातावरण में उच्च सिग्नल अखंडता को बनाए रखते हुए वायरिंग जटिलता को कम करते हैं। HollySys LTp श्रृंखला मॉड्यूलर IP67-रेटेड निर्माण के माध्यम से इन चुनौतियों का समाधान करती है, स्थानीयकृत मशीन ज़ोन में पारंपरिक नियंत्रण कैबिनेट की आवश्यकता को समाप्त करती है। EtherCAT, Profinet, और EtherNet/IP जैसे अग्रणी औद्योगिक संचार प्रोटोकॉल के लिए समर्थन को एकीकृत करके, ये मॉड्यूल विभिन्न PLC नियंत्रण आर्किटेक्चर में सहज एकीकृत को सुविधाजनक बनाते हैं। सिस्टम आर्किटेक्चर मजबूत M12 कनेक्शन और उन्नत IO-Link मास्टर/स्लेव क्षमताओं का उपयोग करता है, जो सीधे मशीन स्तर पर सेंसर और एक्चुएटर से विकेंद्रीकृत डेटा संग्रह को सक्षम बनाता है। यह टोपोलॉजी तांबे की केबलिंग को काफी कम करती है, स्थापना वर्कफ़्लो को सरल बनाती है, और हाई-स्पीड विनिर्माण उपकरणों के लिए समग्र सिस्टम प्रतिक्रिया को बढ़ाती है।

तकनीकी विनिर्देश

श्रृंखला का नाम: LT-p series IO @ मानक संचालन स्थिति

मॉडल संख्या: LT-p-IO @ उत्पाद परिवार पहचान

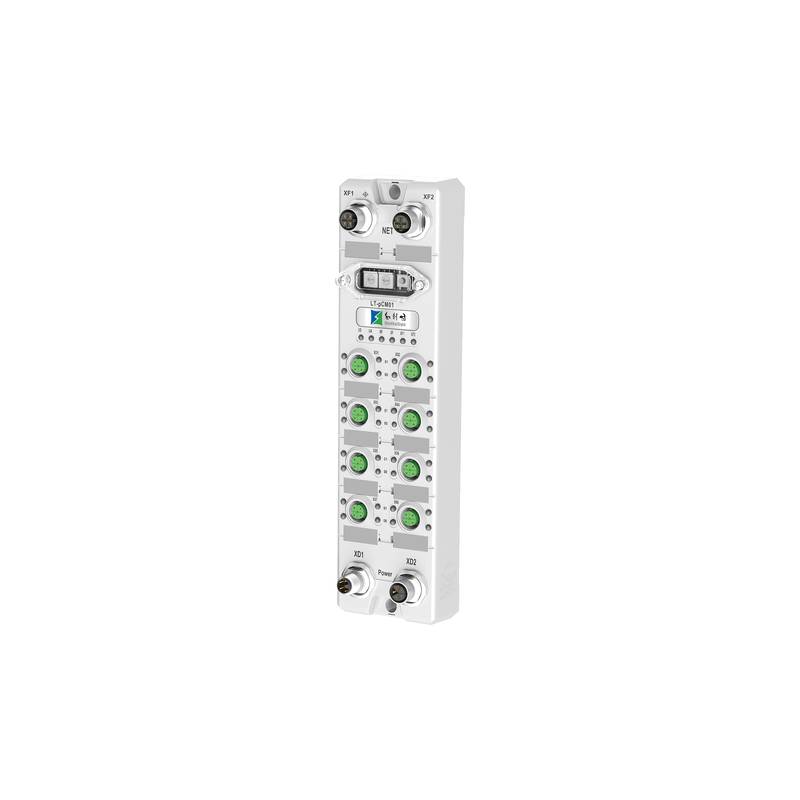

IP67 IO-Link मास्टर मॉड्यूल EtherCAT प्रोटोकॉल: LT-pCM01 @ EtherCAT बस प्रोटोकॉल, 8 IO-Link पोर्ट (डिफ़ॉल्ट 8 Class A, 8 Class B के लिए कॉन्फ़िगर करने योग्य), अधिकतम 8DI PNP, अधिकतम 8DO NPN/PNP कॉन्फ़िगर करने योग्य, धातु आवास, CE, FCC, ROHS @ 60 x 225 x 24 मिमी

IP67 IO-Link मास्टर मॉड्यूल PROFINET प्रोटोकॉल: LT-pCM02 @ Profinet-RT बस प्रोटोकॉल, 8 IO-Link पोर्ट (डिफ़ॉल्ट 8 Class A, 8 Class B के लिए कॉन्फ़िगर करने योग्य), अधिकतम 8DI PNP, अधिकतम 8DO NPN/PNP कॉन्फ़िगर करने योग्य, धातु आवास, CE, FCC, ROHS @ 60 x 225 x 24 मिमी

IP67 IO-Link मास्टर मॉड्यूल EtherNET/IP प्रोटोकॉल: LT-pCM03 @ EtherNet/IP bus protocol, 8 IO-Link पोर्ट (डिफ़ॉल्ट 8 Class A, 8 Class B के लिए कॉन्फ़िगर करने योग्य), अधिकतम 8DI PNP, अधिकतम 8DO NPN/PNP कॉन्फ़िगर करने योग्य, धातु आवास, CE, FCC, ROHS @ 60 x 225 x 24 मिमी

IP67 IO-Link स्लेव मॉड्यूल CLASS A इंटरफ़ेस: LT-pDIO01 @ IO-Link slave, CLASS A इंटरफ़ेस प्रकार, COM3 (230.4 kbps) ट्रांसमिशन दर, 16 चैनल, 8 x M12, PNP कॉन्फ़िगर करने योग्य इनपुट/आउटपुट, धातु आवास, CE, FCC, ROHS @ 60 x 160 x 22 मिमी

IP67 IO-Link स्लेव मॉड्यूल CLASS B इंटरफ़ेस: LT-pDIO02 @ IO-Link slave, CLASS B इंटरफ़ेस प्रकार, COM3 (230.4 kbps) ट्रांसमिशन दर, 16 चैनल, 8 x M12, PNP कॉन्फ़िगर करने योग्य इनपुट/आउटपुट, धातु आवास, CE, FCC, ROHS @ 60 x 160 x 22 मिमी

IP67 बस युग्मक मॉड्यूल EtherCAT प्रोटोकॉल: LT-pIM01 @ EtherCAT बस प्रोटोकॉल, 24 VDC बिजली की आपूर्ति, अधिकतम 16 A वर्तमान, 2 द्वारा समूहीकृत 16 PNP कॉन्फ़िगर करने योग्य इनपुट/आउटपुट चैनल, धातु आवास, CE, FCC, ROHS @ 60 x 225 x 24 मिमी

IP67 बस युग्मक मॉड्यूल PROFINET प्रोटोकॉल: LT-pIM02 @ Profinet बस प्रोटोकॉल, 24 VDC बिजली की आपूर्ति, अधिकतम 16 A वर्तमान, 2 द्वारा समूहीकृत 16 PNP कॉन्फ़िगर करने योग्य इनपुट/आउटपुट चैनल, धातु आवास, CE, FCC, ROHS @ 60 x 225 x 24 मिमी

IP67 बस युग्मक मॉड्यूल EtherNET/IP प्रोटोकॉल: LT-pIM03 @ EtherNet/IP bus protocol, 24 VDC बिजली की आपूर्ति, अधिकतम 16 A वर्तमान, धातु आवास में स्थित 12 PNP कॉन्फ़िगर करने योग्य इनपुट/आउटपुट चैनल, CE, FCC, ROHS @ 60 x 225 x 24 मिमी

सिस्टम एकीकरण और हार्डवेयर सेटअप

LT-p श्रृंखला को तैनात करने के लिए सिग्नल निष्ठा और परिचालन सुरक्षा सुनिश्चित करने के लिए औद्योगिक वायरिंग मानकों का कड़ाई से पालन करना आवश्यक है। फील्ड तकनीशियनों को नेटवर्क कनेक्शन के लिए परिरक्षित मुड़-जोड़ी (shielded twisted-pair) केबलों का उपयोग करना चाहिए, पास की चर आवृत्ति ड्राइव (variable frequency drives) से विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए दोनों धातु कनेक्टर आवासों पर ढाल को ठीक से समाप्त करना चाहिए। बिजली वितरण एक स्थिर 24 VDC स्रोत पर निर्भर करता है जो जुड़े मॉड्यूल में कुल 16 A वर्तमान तक देने में सक्षम है। भौतिक स्थापना M12 औद्योगिक गोलाकार कनेक्टर का उपयोग करती है, जो बिजली फीड और सिग्नल लाइन दोनों के लिए सुरक्षित, कंपन-प्रतिरोधी मिलन प्रदान करते हैं। डाई-कास्ट मेटल एनक्लोजर पर ग्राउंडिंग पॉइंट को ग्राउंड लूप को रोकने और बिजली के क्षणों के खिलाफ आंतरिक ट्रांसीवर सर्किट की रक्षा के लिए कम-प्रतिबाधा तांबे के पट्टियों का उपयोग करके सीधे मशीन फ्रेम से बांधा जाना चाहिए।

विश्वसनीयता और पर्यावरण स्थायित्व

मांग वाले कारखाने के वातावरण के लिए इंजीनियर, LT-p श्रृंखला में IP67 सुरक्षा रेटिंग है, जो इसे पूरी तरह से धूल-रोधी और अस्थायी पानी के विसर्जन के प्रति प्रतिरोधी बनाती है। ऊबड़-खाबड़ धातु आवास बाहरी कूलिंग पंखे की आवश्यकता के बिना उत्कृष्ट यांत्रिक शक्ति और थर्मल अपव्यय प्रदान करता है। ऑपरेटिंग पैरामीटर मानक औद्योगिक तापमान रेंज के लिए अनुकूलित हैं, जबकि आंतरिक गैल्वेनिक अलगाव संवेदनशील तर्क सर्किट को हाई-वोल्टेज स्पाइक्स और सामान्य-मोड शोर से बचाता है। व्यापक डायग्नोस्टिक एलईडी संकेतक मॉड्यूल पावर स्थिति, नेटवर्क संचार राज्य, और व्यक्तिगत चैनल शॉर्ट-सर्कुट दोषों के बारे में तत्काल दृश्य प्रतिक्रिया प्रदान करते हैं, तेजी से समस्या निवारण की सुविधा देते हैं और सिस्टम अपटाइम को अधिकतम करते हैं।

चयन मार्गदर्शन और इंजीनियरिंग तैनाती

उपयुक्त LT-p कॉन्फ़िगरेशन का चयन करने में आवश्यक फ़ील्ड डिवाइस इंटरफ़ेस प्रकार, बिजली की मांग और मास्टर नियंत्रक प्रोटोकॉल का मिलान करना शामिल है। EtherCAT नेटवर्क का उपयोग करने वाले अनुप्रयोगों के लिए, LT-pIM01 युग्मक के साथ जोड़ा गया LT-pCM01 मास्टरdeterministic (नियतकालिक) प्रदर्शन प्रदान करता है। Profinet या EtherNet/IP पर मानकीकृत सिस्टम को संबंधित LT-pCM02/03 और LT-pIM02/03 वेरिएंट का उपयोग करना चाहिए। इंजीनियर जटिल क्रॉस-रेफरेंस चयन, हार्डवेयर मिलान और इन्वेंट्री प्रतिस्थापन सहायता में सहायता के लिए Beijing Zhongping Technology (北京众平科技股份有限公司) से क्षेत्रीय तकनीकी संसाधनों का लाभ उठा सकते हैं। PLC प्रोग्रामिंग पर्यावरण में एकीकरण विक्रेता द्वारा आपूर्ति किए गए GSD या XML कॉन्फ़िगरेशन फ़ाइलों को इंजीनियरिंग सॉफ्टवेयर में आयात करके पूरा किया जाता है, इसके बाद चक्रीय इनपुट और आउटपुट डेटा शब्दों को संबंधित नियंत्रक टैग पर मैप किया जाता है।

विशिष्ट अनुप्रयोग परिदृश्य और परिचालन मूल्य

LT-p श्रृंखला की वितरित टोपोलॉजी स्वचालित विनिर्माण क्षेत्रों में पर्याप्त दक्षता लाभ लाती है, जिसमें 3C इलेक्ट्रॉनिक्स विधानसभा, लिथियम बैटरी उत्पादन लाइनें और उच्च-शुद्धता CNC मशीनरी शामिल हैं। सेंसर और एक्चुएटर के करीब मशीन फ्रेम पर सीधे I/O नोड्स को माउंट करके, मूल उपकरण निर्माता व्यापक तार नलिकाओं को समाप्त कर सकते हैं और कुल केबल लंबाई को कम कर सकते हैं। यह विकेंद्रीकृत दृष्टिकोण लंबी तार लाइनों में वोल्टेज ड्रॉप को कम करता है, नियंत्रण कैबिनेट पदचिह्न आवश्यकताओं को कम करता है, और ऑन-साइट यांत्रिक विधानसभा को तेज करता है। इसके अलावा, अंतर्निहित डायग्नोस्टिक क्षमताएं और लचीले IO-Link पोर्ट कॉन्फ़िगरेशन सेंसर पैरामीट्रिकरण को सुव्यवस्थित करते हैं और रखरखाव चक्र के दौरान मरम्मत के औसत समय को कम करते हैं।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. LT-p श्रृंखला रिमोट I/O मॉड्यूल द्वारा समर्थित प्राथमिक संचार प्रोटोकॉल क्या हैं?

LT-p श्रृंखला तीन प्रमुख औद्योगिक संचार प्रोटोकॉल का समर्थन करती है: EtherCAT, Profinet, और EtherNet/IP, जो विभिन्न प्रोग्राम योग्य तर्क नियंत्रक वातावरण में लचीले एकीकरण की अनुमति देते हैं।

2. IO-Link मास्टर मॉड्यूल क्लास A और क्लास B पोर्ट कॉन्फ़िगरेशन को कैसे संभालता है?

प्रत्येक मास्टर मॉड्यूल में 8 डिफ़ॉल्ट क्लास A IO-Link पोर्ट होते हैं जिन्हें एक्चुएटर और उच्च-वर्तमान उपकरणों के लिए अतिरिक्त सहायक शक्ति की आपूर्ति करने के लिए व्यक्तिगत रूप से क्लास B पोर्ट के रूप में कॉन्फ़िगर किया जा सकता है।

3. बस युग्मक बिजली वितरण के लिए अधिकतम वर्तमान रेटिंग क्या है?

बस युग्मक मॉड्यूल जुड़े सिस्टम सेगमेंट में अधिकतम कुल वर्तमान हैंडलिंग क्षमता 16 A के साथ 24 VDC बिजली की आपूर्ति का समर्थन करते हैं।

4. क्या LT-p श्रृंखला मॉड्यूल नियंत्रण बाड़ों के बाहर स्थापना के लिए उपयुक्त हैं?

हाँ, मॉड्यूल में द्वितीयक सुरक्षात्मक बाड़ों की आवश्यकता के बिना सीधे प्लांट फ्लोर पर मशीन-माउंट अनुप्रयोगों के लिए डिज़ाइन किया गया IP67-रेटेड धातु आवास है।

5. सिग्नल और पावर इनपुट के लिए किस प्रकार के भौतिक कनेक्टर का उपयोग किया जाता है?

सिस्टम सुरक्षित, कंपन-प्रतिरोधी और जलरोधी सिग्नल और पावर वितरण सुनिश्चित करने के लिए मानकीकृत M12 औद्योगिक गोलाकार कनेक्टर का उपयोग करता है।

6. हार्डवेयर पर शॉर्ट-सर्कुट स्थितियों या चैनल दोषों का निदान कैसे किया जाता है?

प्रत्येक मॉड्यूल में ऑनबोर्ड डायग्नोस्टिक एलईडी संकेतक शामिल हैं जो पावर रेल, नेटवर्क संचार स्वास्थ्य और व्यक्तिगत चैनल दोषों के लिए वास्तविक समय दृश्य स्थिति अपडेट प्रदान करते हैं।

7. तीसरे पक्ष के PLC में मॉड्यूल को कॉन्फ़िगर करने के लिए किन इंजीनियरिंग फ़ाइलों की आवश्यकता होती है?

इंजीनियरों को नियंत्रक प्रोग्रामिंग सॉफ्टवेयर में प्रोटोकॉल संस्करण (EtherCAT, Profinet, या EtherNet/IP) के लिए विशिष्ट संबंधित GSD या XML कॉन्फ़िगरेशन फ़ाइलों को आयात करना होगा।

8. क्या अतिरिक्त I/O बिंदुओं को समायोजित करने के लिए IO-Link स्लेव मॉड्यूल का विस्तार किया जा सकता है?

हाँ, सिस्टम दो-स्तरीय विस्तार वास्तुकला का समर्थन करता है जहाँ चैनल घनत्व का विस्तार करने और प्राथमिक मास्टर पोर्ट को बचाने के लिए स्लेव मॉड्यूल को डाउनस्ट्रीम से जोड़ा जा सकता है।

9. क्षेत्रीय वितरण चैनलों के माध्यम से इन इकाइयों को ऑर्डर करने के लिए लीड समय और शिपिंग नीतियां क्या हैं?

ऑर्डर पूर्ति समय सक्रिय इन्वेंट्री स्तर और विशिष्ट क्षेत्रीय लॉजिस्टिक्स पर निर्भर करता है; Beijing Zhongping Technology (北京众平科技股份有限公司) तेजी से प्रेषण और विश्वसनीय वितरण कार्यक्रम सुनिश्चित करने के लिए स्थानीय स्टॉक रिजर्व बनाए रखता है।

10. LT-p श्रृंखला हार्डवेयर की खरीद पर कौन सी वारंटी और तकनीकी सहायता शर्तें लागू होती हैं?

सभी आपूर्ति किए गए हार्डवेयर घटक मानक निर्माता वारंटी कवरेज द्वारा समर्थित हैं, जो चयन, तैनाती और समस्या निवारण के लिए समर्पित इंजीनियरिंग सहायता द्वारा पूरक हैं।
