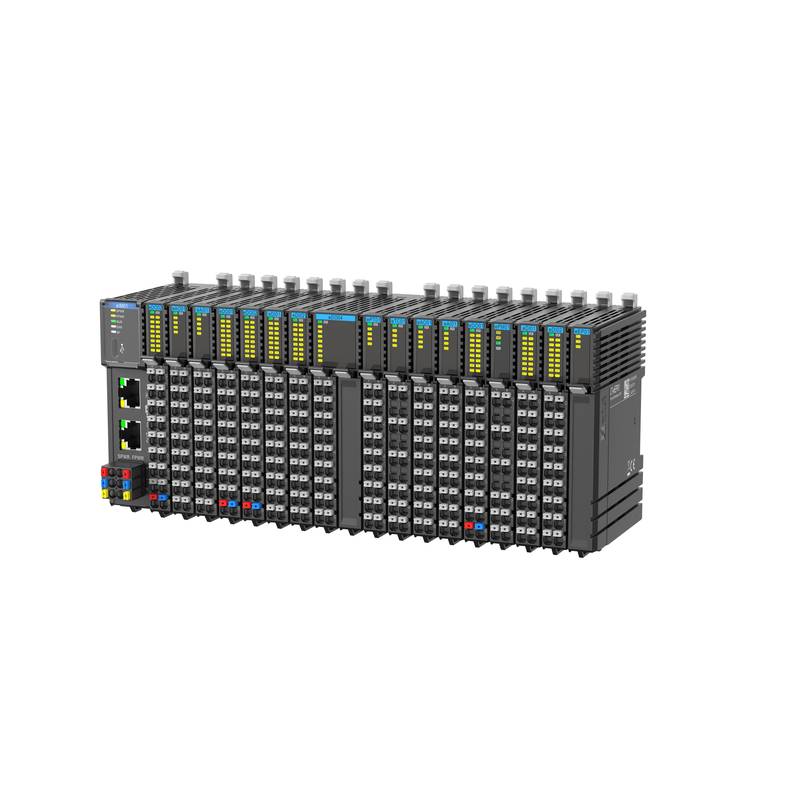

होलीsys (HollySys) LT-e सीरीज़ का रिमोट आईओ (IO) मॉड्यूल वितरित नियंत्रण आर्किटेक्चर के लिए हाई-स्पीड, माइक्रोसेकंड-स्तर की प्रतिक्रिया प्रदान करता है। एक पतले 12 मिमी प्रोफ़ाइल के साथ डिज़ाइन किया गया, यह PROFINET, EtherCAT, और मॉडबस (Modbus) गेटवे एकीकरण सहित मुख्यधारा के औद्योगिक फील्डबस का समर्थन करते हुए नियंत्रण कैबिनेट के पदचिह्न को कम करता है।
आधुनिक औद्योगिक स्वचालन लाइनें गंभीर बैंडविड्थ सीमाओं, घने सिग्नल रूटिंग बाधाओं और संचार जिटर से अप्रत्याशित डाउनटाइम के जोखिम का सामना करती हैं। LT-e सीरीज़ उच्च-घनत्व चैनल तैनाती को एक तीव्र बैकप्लेन संचार वास्तुकला के साथ जोड़कर इन चुनौतियों का समाधान करती है। इंजीनियर EtherCAT के लिए LT-eIM01 या PROFINET के लिए LT-eIM02 जैसे युग्मन मॉड्यूल को कॉन्फ़िगर कर सकते हैं, जो पावर रिले के माध्यम से 64 मॉड्यूल तक विस्तारित होते हैं। 1,000 VAC तक के चैनल-से-सिस्टम आइसोलेशन और प्रति मॉड्यूल 100 घटनाओं के लिए व्यापक डायग्नोस्टिक लॉगिंग के माध्यम से सिग्नल अखंडता बनाए रखी जाती है, जो जटिल मशीनरी में अनुमानित वास्तविक समय नियंत्रण सुनिश्चित करती है।
तकनीकी विनिर्देश
कप्लर्स मॉड्यूल PROFINET: LT-eIM02 @ 24 VDC
कप्लर्स मॉड्यूल EtherCAT: LT-eIM01 @ 24 VDC
कप्लर्स मॉड्यूल EtherNet/IP: LT-eIM03 @ 24 VDC
16-चैनल डिजिटल इनपुट NPN: LT-eDI01 @ 2.7 mA/CH @ 24 VDC
16-चैनल डिजिटल इनपुट PNP: LT-eDI02 @ 2.7 mA/CH @ 24 VDC
32-चैनल डिजिटल इनपुट NPN: LT-eDI11 @ 2.7 mA/CH @ 24 VDC
32-चैनल डिजिटल इनपुट PNP: LT-eDI12 @ 2.7 mA/CH @ 24 VDC
8-चैनल रिले आउटपुट: LT-eDO04 @ 230 VAC / 30 VDC
16-चैनल डिजिटल आउटपुट NPN: LT-eDO01 @ 0.5 A/CH @ 24 VDC
16-चैनल डिजिटल आउटपुट PNP: LT-eDO02 @ 0.5 A/CH @ 24 VDC
32-चैनल डिजिटल आउटपुट NPN: LT-eDO11 @ 0.5 A/CH @ 24 VDC
32-चैनल डिजिटल आउटपुट PNP: LT-eDO12 @ 0.5 A/CH @ 24 VDC
4-चैनल एनालॉग इनपुट वोल्टेज/करंट: LT-eAI01 @ ±10 V @ 16-bit
8-चैनल एनालॉग इनपुट वोल्टेज: LT-eAI02 @ 0-10 V @ 20-30°C
8-चैनल एनालॉग इनपुट करंट: LT-eAI03 @ 4-20 mA @ 20-30°C
4-चैनल एनालॉग आउटपुट वोल्टेज/करंट: LT-eAO01 @ ±10 V @ 140 us/CH
8-चैनल एनालॉग आउटपुट वोल्टेज: LT-eAO02 @ 0-10 V @ 16-bit
8-चैनल एनालॉग आउटपुट करंट: LT-eAO03 @ 4-20 mA @ 16-bit
4-चैनल RTD इनपुट: LT-ePT01 @ Pt100/Pt1000 @ 200 ms/4CH
4-चैनल थर्मोकपल इनपुट: LT-eTC01 @ B/C/E/J/K/N/R/S/T @ 200 ms/4CH
सीरियल संचार मॉड्यूल: LT-eCM01 @ 2-Channel RS485 @ Modbus RTU
24V पावर रिले मॉड्यूल: LT-ePM01 @ 24 VDC @ Overcurrent Protection
सिस्टम एकीकरण और हार्डवेयर सेटअप
कंट्रोल एनक्लोजर के भीतर LT-e सीरीज़ को तैनात करने के लिए भौतिक लेआउट और बैकप्लेन बस एक्सटेंशन पर सावधानीपूर्वक ध्यान देने की आवश्यकता होती है। प्रत्येक कप्लर्स मॉड्यूल सीधे अपने दाहिने तरफ 32 एक्सपेंशन स्लाइस तक का समर्थन करता है, और LT-ePM01 पावर रिले मॉड्यूल को शामिल करने पर 64 मॉड्यूल तक स्केल करता है। स्प्रिंग-क्लैंप टर्मिनल ब्लॉक विशेष स्क्रूड्राइवर की आवश्यकता के बिना फ़ील्ड वायरिंग को सुव्यवस्थित करते हैं, जिससे पैनल निर्माण के दौरान विधानसभा का समय काफी कम हो जाता है।
आसपास के वेरिएबल फ़्रीक्वेंसी ड्राइव से इलेक्ट्रोमैग्नेटिक हस्तक्षेप को रोकने के लिए सभी एनालॉग चैनलों, जैसे LT-eAI01 या LT-eAI03 मॉड्यूल, के लिए परिरक्षित मुड़-जोड़े (शिल्डेड ट्विस्टेड-पैर) केबलों का उपयोग किया जाना चाहिए। उच्च-आवृत्ति शोर अपव्यय के लिए कम-प्रतिबाधा पथ बनाए रखने के लिए ग्राउंडिंग बार को सीधे बैकप्लेन माउंटिंग रेल से जोड़ा जाना चाहिए। LT-eCM01 RS485 मॉड्यूल का उपयोग करने वाले सीरियल संचार सेटअप के लिए, ऑनबोर्ड DIP स्विच इंजीनियरों को बाहरी घटकों के बिना तुरंत टर्मिनल मिलान प्रतिरोधों को टॉगल करने की अनुमति देते हैं।
विश्वसनीयता और पर्यावरणीय स्थायित्व
औद्योगिक स्वचालन तैनाती के लिए थर्मल तनाव और निरंतर विद्युत भार का सामना करने में सक्षम मजबूत हार्डवेयर की आवश्यकता होती है। LT-e सीरीज़ मानक औद्योगिक तापमान सीमाओं के भीतर मज़बूती से संचालित होती है, जो 20°C से 30°C पर 0.1% F.S. की उच्च माप सटीकता बनाए रखती है। पावर रिले मॉड्यूल जुड़े हुए सेंसर और एक्चुएटर्स को अचानक ग्रिड उतार-चढ़ाव से बचाने के लिए अंतर्निहित रिवर्स पोलरिटी सुरक्षा, कम वोल्टेज का पता लगाने और वास्तविक समय वोल्टेज रिपोर्टिंग की सुविधा प्रदान करते हैं।
मॉड्यूलर प्लग करने योग्य डिज़ाइन के माध्यम से रखरखाव ओवरहेड कम हो जाता है, जिससे तकनीशियन फ़ील्ड वायरिंग हार्नेस को डिस्कनेक्ट किए बिना दोषपूर्ण स्लाइस को स्वैप करने में सक्षम होते हैं। प्रत्येक मॉड्यूल पर एकीकृत डायग्नोस्टिक एलईडी सक्रिय स्थिति, चैनल दोष और संचार राज्यों को तुरंत प्रदर्शित करते हैं। इसके अलावा, आंतरिक लॉगिंग तंत्र 100 डायग्नोस्टिक घटनाओं तक कैप्चर करते हैं, जिससे रखरखाव कर्मियों को आंतरायिक शॉर्ट सर्किट, तार टूटने या ओवर-रेंज स्थितियों का तेज़ी से पता लगाने में मदद मिलती है।
चयन मार्गदर्शन और वैकल्पिक विकल्प
सही remoto IO कॉन्फ़िगरेशन चुनना मुख्य रूप से प्राथमिक नियंत्रक नेटवर्क आर्किटेक्चर और मशीन द्वारा आवश्यक कुल पॉइंट काउंट पर निर्भर करता है। PROFINET-आधारित नियंत्रक वातावरण के लिए, प्राथमिक नियंत्रक को LT-eIM02 कप्लर्स के साथ जोड़ना और LT-eDI12 और LT-eDO12 जैसे उच्च-घनत्व कार्डों को मिलाना कैबिनेट स्थान को अनुकूलित करता है। पुराने या बहु-विक्रेता सीरियल उपकरणों को एकीकृत करते समय, LT-eCM01 मॉड्यूल RTU और ASCII दोनों संचरण मोड का समर्थन करने वाले एक विश्वसनीय मॉडबस (Modbus) गेटवे इंटरफ़ेस के रूप में कार्य करता है।
北京众平科技股份有限公司 (Beijing Zhongping Technology) व्यापक इंजीनियरिंग सहायता प्रदान करती है, जो सहज प्रोटोटाइप विकास और तेजी से बड़े पैमाने पर उत्पादन तैनाती सुनिश्चित करने के लिए पूर्ण बिल-ऑफ-मटेरियल क्रॉस-रेफरेंसिंग और स्थानीयकृत स्टॉक उपलब्धता प्रदान करती है। इंजीनियर विशिष्ट मॉड्यूल संयोजनों, बिजली की आपूर्ति गणना और बस चक्र समय ट्यूनिंग मापदंडों के लिए तकनीकी डेटा शीट से परामर्श कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. एक सिंगल कप्लर्स अधिकतम कितने एक्सपेंशन स्लाइस का समर्थन कर सकता है?
एक सिंगल कप्लर्स मॉड्यूल सीधे अपने दाहिने तरफ 32 एक्सपेंशन मॉड्यूल तक का समर्थन करता है, और पावर रिले मॉड्यूल का उपयोग करते समय कुल 64 मॉड्यूल तक का समर्थन करता है।
2. क्या LT-e सीरीज़ एक्सपेंशन मॉड्यूल के हॉट-स्वैपिंग का समर्थन करती है?
हाँ, यांत्रिक डिज़ाइन प्लग करने योग्य रखरखाव की अनुमति देता है, हालांकि सक्रिय IO प्रकार के आधार पर सिस्टम-स्तरीय शक्ति विचारों को सत्यापित किया जाना चाहिए।
3. कप्लर्स मॉड्यूल में कॉन्फ़िगरेशन फ़ाइलें कैसे लोड की जाती हैं?
इंजीनियरिंग सॉफ़्टवेयर संबंधित प्रोटोकॉल कप्लर्स, जैसे EtherCAT या PROFINET से मेल खाने वाली मानक GSD या XML डिवाइस विवरण फ़ाइलों को आयात करता है।
4. कप्लर्स वेरिएंट द्वारा मूल रूप से किन संचार प्रोटोकॉल का समर्थन किया जाता है?
यह सीरीज़ समर्पित कप्लर्स भाग संख्याओं के माध्यम से PROFINET, EtherCAT, EtherNet/IP, और Modbus TCP नेटवर्क संचार का समर्थन करती है।
5. क्या सीरियल संचार मॉड्यूल तृतीय-पक्ष मॉडबस (Modbus) उपकरणों को संभाल सकता है?
हाँ, LT-eCM01 में मॉडबस (Modbus) RTU और ASCII मास्टर/स्लेव प्रोटोकॉल के साथ-साथ फ्री-फॉर्मेट संचार का समर्थन करने वाले RS485 के 2 चैनल हैं।
6. LT-eAI02 जैसे एनालॉग इनपुट मॉड्यूल का रेसोल्यूशन क्या है?
एनालॉग इनपुट मॉड्यूल कई वोल्टेज और करंट माप श्रेणियों में 16-bit का उच्च रेसोल्यूशन प्रदान करते हैं।
7. सिस्टम कई मॉड्यूल में बिजली वितरण को कैसे संभालता है?
LT-ePM01 24V पावर रिले मॉड्यूल पूरक शक्ति को इंजेक्ट करता है, वास्तविक समय के वोल्टेज स्तरों की निगरानी करता है, और अंडरवॉल्टेज या ओवरकरंट सुरक्षा को संभालता है।
8. क्या अप्रत्याशित बिजली व्यवधानों के दौरान डायग्नोस्टिक लॉग सहेजे जाते हैं?
व्यक्तिगत डिजिटल और एनालॉग मॉड्यूल क्षणिक साइट दोषों के निवारण में सहायता के लिए 100 घटनाओं तक आंतरिक डायग्नोस्टिक लॉगिंग का समर्थन करते हैं।
