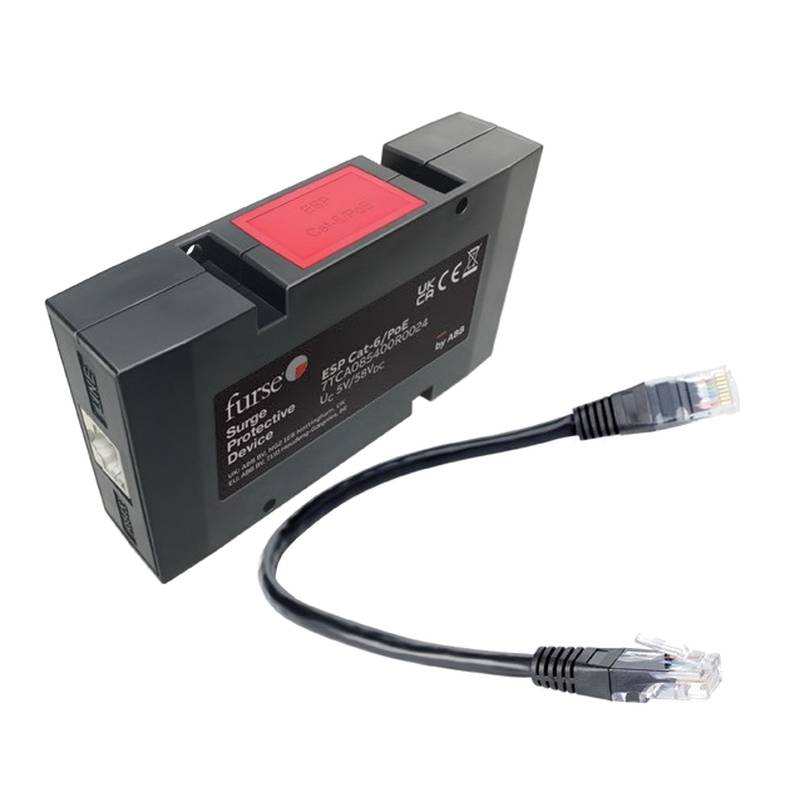

ABB Furse ESP MC ईथरनेट सर्ज सप्रेशन, PoE Cat6 RJ45

व्यापक विनिर्माण सुविधाओं में तैनात औद्योगिक स्वचालन नेटवर्क प्रत्यक्ष बिजली गिरने या भारी आगमनात्मक स्विचिंग के कारण होने वाले क्षणिक ओवरवोल्टेज के प्रति गंभीर रूप से संवेदनशील होते हैं। ABB Furse ESP MC ईथरनेट सर्ज दमन श्रृंखला उच्च गति वाले औद्योगिक डेटा लाइनों के लिए मजबूत नेटवर्क सुरक्षा प्रदान करती है, जो संवेदनशील स्विच और नियंत्रकों को गंभीर विद्युत क्षणिक से बचाती है। Beijing Zhongping Technology इन विशेष सुरक्षात्मक घटकों के लिए विश्वसनीय खरीद मार्ग प्रदान करके औद्योगिक ग्राहकों का समर्थन करती है।

दूरस्थ नियंत्रण कैबिनेतों को क्षेत्र के उपकरणों से जोड़ने वाली विस्तारित ईथरनेट केबल लाइनें अक्सर पास के वायुमंडलीय डिस्चार्ज या उच्च-शक्ति वाली औद्योगिक मशीनरी द्वारा उत्पन्न विद्युत चुम्बकीय दालों के लिए एंटेना के रूप में कार्य करती हैं। ये प्रेरित क्षणिक मुड़े हुए-जोड़े चालकों के साथ यात्रा करते हैं, जो मानक भौतिक परत ट्रांसीवर के डाइलेक्ट्रिक विदस्टैंड वोल्टेज से अधिक हो जाते हैं और कैटास्ट्रॉफिक सिलिकॉन क्षरण का कारण बनते हैं। टर्मिनल उपकरण के ठीक आगे समर्पित सर्ज सुरक्षात्मक उपकरणों को लागू करना एक आवश्यक समविभव बंधन और वोल्टेज क्लैम्पिंग अवरोध स्थापित करता है। ABB Furse ESP MC श्रृंखला बिना किसी अस्वीकार्य सिग्नल क्षरण को पेश किए या निरंतर औद्योगिक नेटवर्क संचालन को बाधित किए उच्च-आवृत्ति संचार चैनलों पर क्षणिक ऊर्जा को रोकने के लिए डिज़ाइन किए गए बहु-चरण हाइब्रिड दमन टोपोलॉजी का उपयोग करती है।

Cat-5e या Cat-6 केबलिंग बुनियादी ढांचे पर काम करने वाले उच्च-गति औद्योगिक स्थानीय क्षेत्र नेटवर्क में उच्च-ऊर्जा क्षणिक को डायवर्ट करते हुए सख्त सिग्नल अखंडता बनाए रखना एक प्राथमिक इंजीनियरिंग चुनौती है। पारंपरिक मोटे-सुरक्षा घटक अक्सर अत्यधिक कैपेसिटेंस या प्रतिबाधा बेमेल पेश करते हैं, जिससे उच्च-आवृत्ति सिग्नल परावर्तन, बढ़ी हुई बिट त्रुटि दर और स्वचालित लिंक गति क्षरण होता है। Furse ESP MC आर्किटेक्चर में सटीक-ट्यून किए गए आगमनात्मक और कैपेसिटिव युग्मन नेटवर्क शामिल हैं जो ट्रांसमिशन माध्यम की विशिष्ट प्रतिबाधा से मेल खाते हैं। यह विशेष इंजीनियरिंग विस्तारित आवृत्ति स्पेक्ट्रा में न्यूनतम प्रविष्टि हानि और नगण्य क्रॉस-टॉक सुनिश्चित करती है, जिससे औद्योगिक विजन सिस्टम और गीगाबिट स्वचालन बैकबोन्स को क्षणिक खतरों से पूरी तरह से सुरक्षित रहते हुए पूर्ण डेटा थ्रूपुट बनाए रखने की अनुमति मिलती है.

आधुनिक औद्योगिक प्रतिष्ठान एक ही केबल संरचना के माध्यम से दूरस्थ क्षेत्र के उपकरणों को डेटा और ऑपरेटिंग वोल्टेज दोनों प्रदान करने के लिए पावर ओवर ईथरनेट तकनीक पर तेजी से भरोसा कर रहे हैं, जिससे सर्किट सुरक्षा के लिए अनूठी चुनौतियां पैदा होती हैं। डेटा सिग्नल और डीसी पावर डिस्ट्रीब्यूशन लाइनों की समवर्ती उपस्थिति का मतलब है कि बिजली से प्रेरित सर्ज या पावर-क्रॉस घटनाएं एक साथ कई रास्तों से फैल सकती हैं। ABB Furse ESP MC श्रृंखला सभी चार विभेदक जोड़ों में व्यापक लाइन-टू-लाइन और लाइन-टू-अर्थ सुरक्षा प्रदान करती है, जो मानक डेटा ट्रांसमिशन और PoE वोल्टेज डिलीवरी कॉन्फ़िगरेशन दोनों के लिए पूर्ण कवरेज सुनिश्चित करती है। यह बहु-पथ समन्वय बिजली आपूर्ति ट्रेसेज़ के माध्यम से सुरक्षा बाधा को दरकिनार करने से उन्नत विभव को रोकता है और जुड़े हुए संचालित उपकरणों को कैटास्ट्रॉफिक विफलता से बचाता है।

औद्योगिक नियंत्रण नेटवर्क में व्यापक ईथरनेट सर्ज दमन को तैनात करने से मौसम संबंधी संचार डाउनटाइम को समाप्त करके और घटक प्रतिस्थापन आवृत्ति को कम करके मापने योग्य दीर्घकालिक विश्वसनीयता सुधार प्राप्त होता है। स्वचालित असेंबली लाइनों, रोबोटिक वर्कसेल और व्यापक मशीन विजन नेटवर्क को हाउसिंग करने वाली सुविधाएं महत्वपूर्ण वित्तीय नुकसान का अनुभव करती हैं जब विद्युत गड़बड़ी के कारण केंद्रीय नेटवर्क स्विच विफल हो जाते हैं। आने वाले केबल प्रविष्टि बिंदुओं के पास DIN रेल माउंटेड सुरक्षात्मक उपकरणों को एकीकृत करना इन जोखिमों को कम करता है, विनिर्माण निष्पादन प्रणालियों में डेटा निरंतरता को संरक्षित करता है और जटिल औद्योगिक संचार नेटवर्क के लिए कुल जीवनचक्र रखरखाव खर्च को कम करता है।

तकनीकी विनिर्देश

अधिकतम निरंतर संचालन वोल्टेज Uc: 5 VDC @ डेटा लाइनें

नाममात्र डिस्चार्ज करंट In: 2.5 kA 8/20 us @ सभी लाइनें

अधिकतम सर्ज करंट Imax: 10 kA 8/20 us @ प्रति लाइन

वोल्टेज संरक्षण स्तर Up: 25 V @ लाइन-टू-लाइन कोर

डेटा ट्रांसफर दर: 1 Gbps @ Cat-6 प्रदर्शन

बैंडविड्थ श्रेणी: Class D+C+B @ IEC/BS EN 61643-21

अधिकतम PoE करंट डिलीवरी: 1.0 A @ 57 VDC

प्रविष्टि हानि: 1.0 dB @ 100 MHz

रिटर्न लॉस: 15.0 dB @ 100 MHz

माउंटिंग प्रकार: DIN Rail TS35 @ एन्क्लोजर स्थापना

ऑपरेटिंग तापमान सीमा: -40°C - 80°C @ परिवेश

हाउसिंग सामग्री: फ्लेम रेटार्डेंट पॉलियामाइड @ UL94V-0

कनेक्शन इंटरफ़ेस: RJ45 इन/आउट सॉकेट @ परिरक्षित हाउसिंग

ग्राउंडिंग कनेक्शन: 4.0 mm² टर्मिनल @ प्रत्यक्ष चेसिस बॉन्ड

सिस्टम एकीकरण और हार्डवेयर सेटअप

औद्योगिक नियंत्रण बाड़ों के भीतर ABB Furse ESP MC श्रृंखला की क्षणिक मोड़ दक्षता को अधिकतम करने के लिए उचित यांत्रिक स्थापना और कम-प्रतिबाधा ग्राउंडिंग महत्वपूर्ण हैं। सुरक्षात्मक उपकरण में द्वितीयक वितरण बोर्डों या स्वचालन पैनलों के भीतर मानक 35 मिमी टॉप-हैट प्रोफाइल पर सीधे स्नैप-ऑन स्थापना के लिए डिज़ाइन किया गया एक एकीकृत DIN रेल माउंटिंग पाउंड है। इष्टतम प्रदर्शन प्राप्त करने के लिए, इकाई को संरक्षित उपकरण इंटरफ़ेस के जितना संभव हो सके उतना करीब तैनात किया जाना चाहिए, आमतौर पर तुरंत जहां बाहरी केबलिंग नियंत्रण कैबिनेट में प्रवेश करती है।

विद्युत कनेक्शन के लिए ग्राउंडिंग पथ पर सावधानीपूर्वक ध्यान देने की आवश्यकता होती है ताकि यह सुनिश्चित किया जा सके कि क्षणिक ऊर्जा संवेदनशील संचार इलेक्ट्रॉनिक्स से दूर एक कम-प्रेरण मार्ग पाती है। मॉड्यूल हाउसिंग पर नामित ग्राउंडिंग टर्मिनल को आंतरिक धातु बैकप्लेट या कम से कम 4.0 mm² क्रॉस-सेक्शनल क्षेत्र के छोटे, मोटे कंडक्टर का उपयोग करके एक समर्पित तांबे के पृथ्वी बार से सीधे बंधा होना चाहिए। लंबी या कुंडलित ग्राउंडिंग तार परजीवी प्रेरण पेश करते हैं जो उच्च-दर-वृद्धि सर्ज घटना के दौरान संरक्षित टर्मिनल उपकरण के माध्यम से अनुमति दिए जाने वाले अवशिष्ट वोल्टेज को काफी बढ़ा सकते हैं। विद्युत चुम्बकीय संगतता को संरक्षित करने और कठोर औद्योगिक वातावरण में शोर युग्मन को रोकने के लिए परिरक्षित मुड़े हुए-जोड़े केबलों को सप्रेसर हाउसिंग के माध्यम से निरंतर ढाल अखंडता बनाए रखनी चाहिए।

विश्वसनीयता और पर्यावरण स्थायित्व

औद्योगिक स्वचालन वातावरण को बिना प्रदर्शन क्षरण के गंभीर तापमान उतार-चढ़ाव, निरंतर यांत्रिक कंपन और वायुजनित दूषित पदार्थों का सामना करने में सक्षम मजबूत हार्डवेयर की आवश्यकता होती है। ABB Furse ESP MC श्रृंखला को कड़े ज्वलनशीलता मानकों को पूरा करने वाले उच्च-ग्रेड, स्व-बुझाने वाले पॉलियामाइड एन्क्लोजर में रखा गया है, जो घनी रूप से भरे विद्युत नियंत्रण पैनलों के भीतर सुरक्षित संचालन सुनिश्चित करता है। आंतरिक मुद्रित सर्किट बोर्ड असेंबली भारी औद्योगिक मशीनरी और पास के परिवहन बुनियादी ढांचे से जुड़े यांत्रिक तनावों का विरोध करने के लिए कड़े गुणवत्ता नियंत्रण के तहत टांका लगाए गए सतह-माउंट घटकों का उपयोग करती है।

एन्क्लोजर के भीतर थर्मल प्रबंधन कुशल निष्क्रिय संवहन डिजाइन के माध्यम से बनाए रखा जाता है, जिससे दमन सर्किट्री को -40°C से 80°C तक की विस्तारित परिवेश तापमान सीमा पर लगातार संचालित करने की अनुमति मिलती है। आंतरिक ठोस-राज्य क्लैंपिंग घटकों और गैस डिस्चार्ज ट्यूबों को निर्दिष्ट ऊर्जा सीमाओं के भीतर कई स्ट्राइक घटनाओं के लिए रेट किया गया है, जो मामूली क्षणिक घटनाओं के बाद तत्काल प्रतिस्थापन की आवश्यकता के बिना स्थायी परिचालन जीवन प्रदान करते हैं। नियमित संयंत्र रखरखाव चक्रों के दौरान समय-समय पर दृश्य निरीक्षण यह सुनिश्चित करता है कि ग्राउंडिंग कनेक्शन तंग और पर्यावरणीय ऑक्सीकरण से मुक्त रहें, सुविधा नेटवर्क आर्किटेक्चर में दीर्घकालिक सुरक्षा अखंडता को बनाए रखें।

चयन मार्गदर्शन और वैकल्पिक विकल्प

उपयुक्त ईथरनेट सर्ज दमन मॉडल का चयन करने के लिए विशिष्ट नेटवर्क केबलिंग बुनियादी ढांचे, डेटा传输 गति और लक्षित अनुप्रयोग की बिजली वितरण आवश्यकताओं के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है। मानक ESP MC संस्करण बुनियादी नेटवर्क लाइनों को समायोजित करता है, जबकि ESP MC/Cat-5e और ESP MC/Cat-6 जैसे विशेष मॉडल गीगाबिट वातावरण में प्रविष्टि हानि को रोकने के लिए उच्च आवृत्ति डेटा दरों के लिए अनुकूलित हैं। विरासत दूरसंचार लाइनों या विशेष औद्योगिक उपकरण बसों को शामिल करने वाले प्रतिष्ठानों के लिए, ESP MC/TN/RJ11, ESP KT, ESP KT2 और ESP ISDN मॉडल सहित संस्करण विकल्प अनुरूप पिन कॉन्फ़िगरेशन और वोल्टेज सुरक्षा阈值 प्रदान करते हैं।

अधिकृत वितरण चैनलों के माध्यम से इन विशेष घटकों की खरीद अंतरराष्ट्रीय सुरक्षा मानकों के साथ पूर्ण पता लगाने की क्षमता और अनुपालन सुनिश्चित करती है। Beijing Zhongping Technology एक विश्वसनीय क्षेत्रीय आपूर्तिकर्ता के रूप में कार्य करती है, जो इंजीनियरिंग टीमों को जटिल औद्योगिक नेटवर्क अपग्रेड के लिए मिलान संदर्भ मॉडल का चयन करने में मदद करने के लिए पेशेवर तकनीकी मार्गदर्शन और आसानी से उपलब्ध स्थानीय इन्वेंट्री प्रदान करती है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. कौन से मानक ABB Furse ESP MC श्रृंखला के प्रदर्शन परीक्षण को नियंत्रित करते हैं?

उत्पाद का परीक्षण IEC/BS EN 61643-21 के अनुसार किया जाता है, जिसमें दूरसंचार और सिग्नलिंग नेटवर्क से जुड़े सर्ज सुरक्षात्मक उपकरणों के लिए प्रदर्शन आवश्यकताओं और परीक्षण विधियों को शामिल किया गया है।

2. क्या यह इकाई पावर ओवर ETHERNET अनुप्रयोगों का समर्थन करती है?

हाँ, डिज़ाइन PoE संचालन का समर्थन करता है, मानक DC पावर डिलीवरी वोल्टेज और मुड़े हुए-जोड़े चालकों में 1.0 A तक के निरंतर वर्तमान भार को समायोजित करता है।

3. क्या यह सर्ज रक्षक नेटवर्क गति को कम किए बिना Cat-6 उच्च-गति डेटा ट्रांसमिशन को संभाल सकता है?

हाँ, न्यूनतम प्रविष्टि हानि और कम क्रॉस-टॉक के साथ 1 Gbps तक Cat-6 प्रदर्शन का समर्थन करने के लिए विशिष्ट संस्करणों को अनुकूलित प्रतिबाधा मिलान के साथ इंजीनियर किया गया है।

4. क्या स्थापना के लिए एक अलग ग्राउंडिंग केबल की आवश्यकता है?

हाँ, डिवाइस को न्यूनतम 4.0 mm² कंडक्टर का उपयोग करके अपने ग्राउंडिंग टर्मिनल से सीधे एन्क्लोजर अर्थ बार या धात्विक बैकप्लेट तक एक कम-प्रतिबाधा कनेक्शन की आवश्यकता होती है।

5. इकाई सामान्य मोड और विभेदक मोड दोनों सर्ज से कैसे बचाती है?

आंतरिक बहु-चरण सर्किट्री लाइन-टू-लाइन और लाइन-टू-अर्थ दोनों क्षणिक को क्लैंप करने के लिए सभी व्यक्तिगत लाइन कंडक्टरों और ढाल तत्वों में व्यापक सुरक्षा प्रदान करती है।

6. एन्क्लोजर द्वारा किस प्रकार की भौतिक माउंटिंग समर्थित है?

हाउसिंग में औद्योगिक नियंत्रण मंत्रिमंडलों के अंदर मानक 35 मिमी DIN रेल पर सीधे स्नैप-ऑन माउंटिंग के लिए डिज़ाइन किया गया एक एकीकृत पदचिह्न है।

7. गैर-ईथरनेट संचार लाइनों के लिए कौन से वैकल्पिक संस्करण उपलब्ध हैं?

उत्पाद परिवार में दूरसंचार सॉकेट के लिए ESP MC/TN/RJ11 जैसे विशेष संस्करण शामिल हैं, साथ ही विविध सिग्नलिंग इंटरफेस के लिए ESP KT, ESP KT2 और ESP ISDN मॉडल शामिल हैं।

8. तत्काल सुविधा रखरखाव के लिए कौन सा खरीद समर्थन उपलब्ध है?

Beijing Zhongping Technology अनुसूचित या आपातकालीन रखरखाव के लिए प्रतिस्थापन भागों की तेजी से डिलीवरी का समर्थन करने के लिए उत्तरदायी तकनीकी परामर्श और सुलभ स्थानीय इन्वेंट्री स्टॉक प्रदान करती है।
