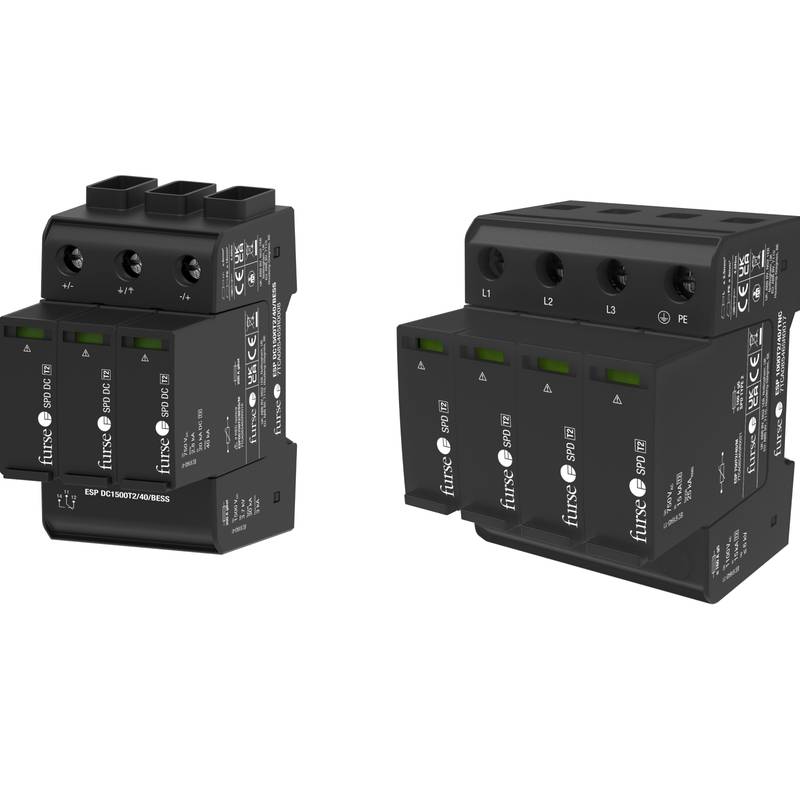

फ़र्ज़ (Furse) ईएसपी पीवी सोलर डीसी एसपीडी 1000वीडीसी फॉर फोटोवोल्टिक एरे

Furse ESP PV, ESP WT, और ESP DC सीरीज़ 1000 VDC तक के फोटोवोल्टिक सरणी (photovoltaic arrays), पवन टर्बाइनों (wind turbines), और औद्योगिक DC पावर नेटवर्क के लिए समर्पित सर्ज सुरक्षा का विस्तार करती हैं। ये DIN रेल-माउंटेड डिवाइस परिचालन निरंतरता बनाए रखते हुए संवेदनशील अक्षय ऊर्जा बुनियादी ढांचे को प्रत्यक्ष और अप्रत्यक्ष बिजली के सर्ज (lightning surges) से बचाते हैं।

आधुनिक फोटोवोल्टिक प्रणालियों और औद्योगिक DC ग्रिड को लंबी केबल दौड़ और खुले बाहरी सरणियों के कारण अद्वितीय क्षणिक ओवरवोल्टेज (transient overvoltage) चुनौतियों का सामना करना पड़ता है। आसन्न बिजली गिरने से होने वाले प्रेरित सर्ज (induced surges) DC केबल के माध्यम से फैल सकते हैं, जिससे स्ट्रिंग इन्वर्टर, चार्ज कंट्रोलर और मॉनिटरिंग हार्डवेयर को नुकसान पहुंच सकता है। ESP PV, ESP WT, और ESP DC सीरीज़ उच्च-ऊर्जा क्षणिक (high-energy transients) को सुरक्षित रूप से पृथ्वी पर भेजने के लिए विशेष थर्मल डिस्कनेक्ट तंत्र के साथ जोड़ी गई उच्च-ऊर्जा मेटल-ऑक्साइड वैरिस्टर तकनीक का उपयोग करती हैं। वितरण बोर्डों और इन्वर्टर कैबिनेट के भीतर सहज integración (एकीकरण) के लिए डिज़ाइन किए गए, ये डिवाइस अक्षय ऊर्जा प्रतिष्ठानों के लिए सख्त उद्योग मानकों के अनुरूप हैं।

तकनीकी विनिर्देश

सीरीज़: ESP PV

अनुप्रयोग: फोटोवोल्टिक सिस्टम और सोलर सरणी

अधिकतम निरंतर संचालन वोल्टेज: 1000 VDC @ फोटोवोल्टिक सिस्टम

माउंटिंग प्रकार: DIN रेल माउंटेड @ एनक्लोजर इंस्टॉलेशन

ऑपरेटिंग तापमान रेंज: -40 °C - +80 °C

अनुपालन मानक: BS EN 62305 @ लाइटनिंग प्रोटेक्शन

सीरीज़: ESP WT

अनुप्रयोग: पवन टरबाइन और जनरेटर सिस्टम

रेटेड वोल्टेज: 690 V @ AC विंड टरबाइन डिस्ट्रीब्यूशन

माउंटिंग प्रकार: DIN रेल माउंटेड @ कंट्रोल कैबिनेट

ऑपरेटिंग तापमान रेंज: -40 °C - +80 °C

अनुपालन मानक: BS EN 62305 @ लाइटनिंग प्रोटेक्शन

सीरीज़: ESP DC

अनुप्रयोग: औद्योगिक DC पावर सिस्टम और स्टोरेज

रेटेड वोल्टेज: 48 VDC @ लो वोल्टेज DC नेटवर्क

माउंटिंग प्रकार: DIN रेल माउंटेड @ स्टैंडर्ड रेल

ऑपरेटिंग तापमान रेंज: -40 °C - +80 °C

अनुपालन मानक: BS EN 62305 @ लाइटनिंग प्रोटेक्शन

सिस्टम एकीकरण और हार्डवेयर सेटअप

ESP PV, ESP WT, और ESP DC सर्ज प्रोटेक्शन डिवाइस के प्रभावी प्रदर्शन के लिए उचित यांत्रिक और विद्युत स्थापना महत्वपूर्ण है। सभी इकाइयों में एक कॉम्पैक्ट DIN रेल पदचिह्न है, जो मौजूदा वितरण बोर्डों, इन्वर्टर आंतरिक बाड़ों, या कॉम्बिनर बॉक्स में सीधे भौतिक एकीकरण की अनुमति देता है। पैनल निर्माताओं को यह सुनिश्चित करना चाहिए कि कम प्रतिबाधा संदर्भ पथ स्थापित करने के लिए माउंटिंग रेल मुख्य सिस्टम अर्थ बार से सुरक्षित रूप से जुड़ी हुई है।

उच्च-वर्तमान क्षणिक डिस्चार्ज घटनाओं के दौरान आगमनात्मक वोल्टेज ड्रॉप (inductive voltage drops) को कम करने के लिए मुख्य DC बसबार और SPD कनेक्शन टर्मिनलों के बीच की लीड लंबाई को जितना संभव हो उतना कम रखा जाना चाहिए, आदर्श रूप से 0.5 मीटर से कम। इनपुट और अर्थ कनेक्शन के लिए उपयोग किए जाने वाले कंडक्टरों में अधिकतम अपेक्षित फॉल्ट करंट को सुरक्षित रूप से संभालने के लिए पर्याप्त क्रॉस-सेक्शनल क्षेत्र होना चाहिए। सुरक्षित संरक्षित DC नेटवर्क को एनर्जेट करने से पहले सही ध्रुवीयता (polarity) और टर्मिनल टॉर्क विनिर्देशों को सत्यापित करने के लिए तकनीकी दस्तावेज में दिए गए क्रॉस-रेफरेंस वायरिंग आरेख देखें।

विश्वसनीयता और पर्यावरणीय स्थायित्व

कठोर औद्योगिक और बाहरी अक्षय ऊर्जा वातावरण के लिए डिज़ाइन किया गया, Furse ESP सुरक्षा अवधारणा चरम थर्मल रेंज में लगातार परिचालन विश्वसनीयता प्रदान करती है। -40 °C से +80 °C तक मज़बूती से काम करते हुए, ये मॉड्यूल रूफटॉप सोलर सरणी, रेगिस्तानी सोलर फार्म, और अपतटीय या तटवर्ती पवन टरबाइन नैकेल (nacelles) के विशिष्ट गंभीर परिवेश की स्थिति का सामना करते हैं। मजबूत आवास सामग्री भारी औद्योगिक मशीनरी से जुड़े पर्यावरणीय क्षरण और यांत्रिक झटके का विरोध करती है।

आंतरिक थर्मल डिस्कनेक्शन तंत्र गंभीर, बार-बार क्षणिक गतिविधि के कारण यदि अंत-जीवन की स्थिति तक पहुंच जाते हैं, तो लाइव सर्किट से अपमानित घटकों को अलग करके निष्क्रिय फेल-सेफ सुरक्षा प्रदान करते हैं। मॉड्यूल फेसप्लेट पर दृश्य स्थिति संकेतक सुरक्षा स्थिति का तत्काल स्थानीय सत्यापन प्रदान करते हैं, जिससे नियमित रखरखाव निरीक्षण आसान हो जाता है। यह आंतरिक इंजीनियरिंग सक्रिय इलेक्ट्रॉनिक मॉनिटरिंग सबसिस्टम की आवश्यकता के बिना लंबी सेवा जीवन और अनुमानित प्रदर्शन सुनिश्चित करती है।

चयन मार्गदर्शन और वैकल्पिक विकल्प

सही सर्ज प्रोटेक्शन डिवाइस का चयन करने के लिए विशिष्ट DC सिस्टम वोल्टेज, अधिकतम ओपन-सर्किट वोल्टेज पैरामीटर, और BS EN 62305 द्वारा परिभाषित बिजली सुरक्षा क्षेत्र सीमाओं के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है। ESP PV संस्करण विशेष रूप से 1000 VDC तक काम करने वाले फोटोवोल्टिक प्रतिष्ठानों के लिए इंजीनियर किया गया है। उच्च वोल्टेज हैंडलिंग की आवश्यकता वाले पवन टरबाइन जनरेटर सेटअप के लिए, ESP WT मॉडल 690V सिस्टम के लिए रेटेड है। कम वोल्टेज औद्योगिक नियंत्रण आर्किटेक्चर और 48V DC पावर डिस्ट्रीब्यूशन बसें समर्पित ESP DC सीरीज़ का उपयोग करती हैं।

क्रॉस-रेफरेंस का मूल्यांकन करते समय या पुराने हार्डवेयर को बदलते समय, तकनीकी टीमें विशेषज्ञ अनुप्रयोग मार्गदर्शन और आसानी से उपलब्ध मूल घटक इन्वेंट्री के लिए Beijing Zhongping Technology से परामर्श कर सकती हैं। क्षेत्रीय इंजीनियरिंग सहायता टीम एकीकरण विशेषज्ञों को सिस्टम विद्युत मापदंडों को उपयुक्त उप-सीरीज़ में मैप करने में सहायता करती है, जिससे प्रोजेक्ट विनिर्देशों के साथ पूर्ण अनुपालन सुनिश्चित होता है और महत्वपूर्ण बुनियादी ढांचा उन्नयन के लिए खरीद लीड समय कम होता है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. Furse ESP PV सीरीज़ द्वारा समर्थित अधिकतम सिस्टम वोल्टेज क्या है?

ESP PV सीरीज़ 1000 VDC तक के ऑपरेटिंग वोल्टेज के साथ फोटोवोल्टिक और सोलर पैनल प्रतिष्ठानों का समर्थन करती है।

2. क्या ESP WT सीरीज़ का उपयोग विंड टरबाइन नैकेल इंस्टॉलेशन में किया जा सकता है?

हाँ, ESP WT मॉडल विशेष रूप से पवन टरबाइन और संबंधित जनरेटर नियंत्रण कैबिनेट में 690V अनुप्रयोगों के लिए रेटेड है।

3. ESP DC, ESP PV और ESP WT मॉड्यूल के लिए मानक माउंटिंग विधि क्या है?

इन श्रृंखलाओं की सभी इकाइयाँ विद्युत बाड़ों के अंदर सुविधाजनक, मानक DIN रेल माउंटिंग के लिए डिज़ाइन की गई हैं।

4. ये सर्ज प्रोटेक्शन डिवाइस किस परिवेश के तापमान रेंज को सहन करते हैं?

डिवाइस -40 °C से +80 °C तक की विस्तृत परिवेश तापमान सीमा में मज़बूती से काम करते हैं।

5. ये इकाइयाँ किस बिजली सुरक्षा मानक का पालन करती हैं?

वे अक्षय ऊर्जा अनुप्रयोगों के लिए BS EN 62305 के अनुपालन में एक पूर्ण बिजली सुरक्षा समाधान का हिस्सा हैं।

6. आंतरिक थर्मल डिस्कनेक्ट तंत्र कैसे काम करता है?

यदि अत्यधिक संचयी सर्ज एक्सपोजर के कारण आंतरिक घटक खराब हो जाते हैं, तो आंतरिक थर्मल डिस्कनेक्ट सुरक्षित रूप से डिवाइस को सर्किट से अलग कर देता है।

7. ESP DC संस्करण के लिए लक्ष्य अनुप्रयोग क्या है?

ESP DC संस्करण को 48V तक के कम-वोल्टेज औद्योगिक DC पावर सिस्टम को कवर करने के लिए इंजीनियर किया गया है।

8. इंजीनियर प्रतिस्थापन इकाइयाँ कहाँ से प्राप्त कर सकते हैं या क्रॉस-रेफरेंस चयनों को सत्यापित कर सकते हैं?

इन मूल घटकों के लिए इंजीनियरिंग सहायता और स्थानीय स्टॉक एक्सेस का समन्वय Beijing Zhongping Technology के माध्यम से किया जा सकता है।
