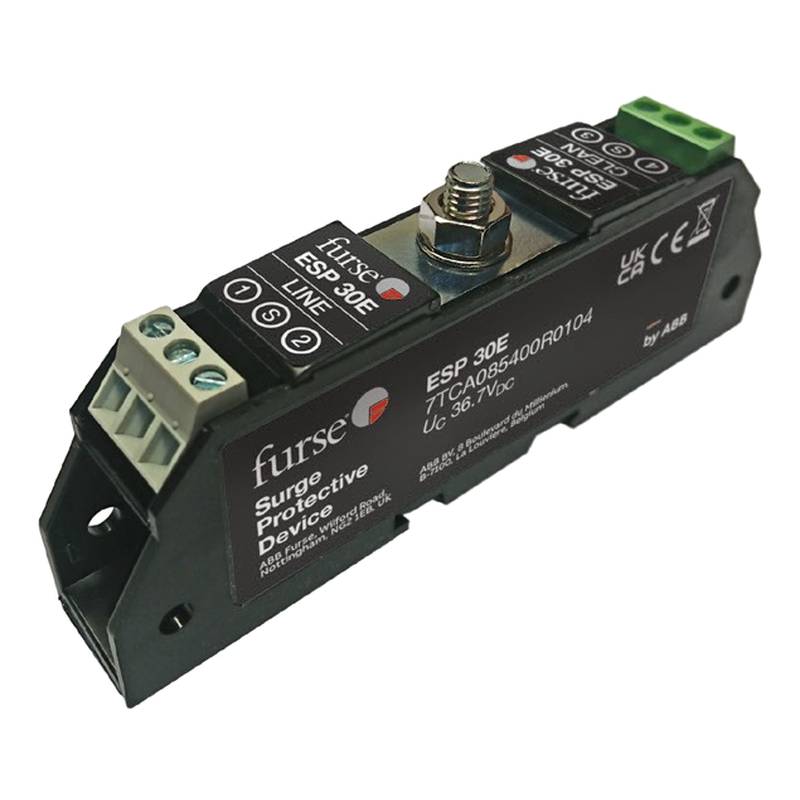

Furse ESP 30E सिग्नल प्रोटेक्टर और इससे जुड़े वेरिएंट 30V इंस्ट्रूमेंटेशन और कंट्रोल लूप के लिए मजबूत ट्रांजिस्टर ओवरवॉल्टेज शमन प्रदान करते हैं। एक पतले 7mm DIN रेल फॉर्मेट में इंजीनियर किए गए, ये डिवाइस उच्च-घनत्व वाले कंट्रोल कैबिनेट लेआउट को बाधित किए बिना संवेदनशील ऑटोमेशन बुनियादी ढांचे को बिजली के कारण होने वाले सर्ज से बचाते हैं।
आउटडोर प्रोडक्शन यूनिट्स, पेट्रोकेमिकल प्लांट और पावर जनरेशन सुविधाओं में तैनात औद्योगिक माप और नियंत्रण नेटवर्क गंभीर पर्यावरणीय विद्युत खतरों का सामना करते हैं। बिना ढंके या खराब तरीके से ग्राउंड किए गए सिग्नल केबलों के लंबे रन अक्सर एंटेना के रूप में कार्य करते हैं, जो पास के बिजली गिरने या भारी आगमनात्मक स्विचिंग द्वारा उत्पन्न उच्च-ऊर्जा विद्युत चुम्बकीय पल्स और ट्रांजिस्टर ओवरवॉल्टेज स्पाइक्स को उठाते हैं। जब ये हाई-वोल्टेज सर्ज सीधे कंट्रोल रूम में फैलते हैं, तो वे संवेदनशील एनालॉग इनपुट कार्ड, प्रोग्रामेबल लॉजिक कंट्रोलर और डिस्ट्रिब्यूटेड कंट्रोल सिस्टम इंटरफेस के डाइलेक्ट्रिक विदस्टैंड वोल्टेज से आसानी से अधिक हो जाते हैं। इस तरह की विफलताओं से कार्ड का विनाश, लंबे समय तक सिस्टम डाउनटाइम और महंगे आपातकालीन मरम्मत होती है। इन कमजोरियों को रोकने के लिए, सिग्नल अखंडता को बनाए रखते हुए कम आंतरिक प्रतिरोध को बनाए रखते हुए ट्रांजिस्टर ऊर्जा को सुरक्षित रूप से ग्राउंड पर क्लैंप करने के लिए सर्ज प्रोटेक्टिव डिवाइस को इंजीनियर किया जाना चाहिए। Furse ESP 30E और संबंधित लूप प्रोटेक्शन मॉडल अंतरराष्ट्रीय विद्युत सुरक्षा मानकों के अनुपालन के साथ बहु-चरण ट्रांजिस्टर दमन सर्किट को जोड़कर इन चुनौतियों का समाधान करते हैं।
तकनीकी विनिर्देश
नाममात्र ऑपरेटिंग वोल्टेज: 30 VDC @ 25°C
अधिकतम निरंतर ऑपरेटिंग वोल्टेज Uc: 34 VDC @ 25°C
अधिकतम लोड करंट: 0.5 A @ 45°C
प्रति लाइन लूप रेजिस्टेंस: 2.2 Ω @ 20°C
बैंडविड्थ: 1.0 MHz @ 50 Ω सिस्टम
इन-लाइन रेजिस्टेंस: 4.4 Ω कुल लूप @ 20°C
अधिकतम डिस्चार्ज करंट In (8/20 µs): 10 kA @ 8/20 µs वेवफॉर्म
लाइटनिंग टेस्ट करंट Iimp (10/350 µs): 2.5 kA @ 10/350 µs वेवफॉर्म
वोल्टेज प्रोटेक्शन लेवल Up (लाइन-टू-लाइन): 45 V @ 1 kV/µs वृद्धि की दर
वोल्टेज प्रोटेक्शन लेवल Up (लाइन-टू-अर्थ): 650 V @ 1 kV/µs वृद्धि की दर
कैपेसिटेंस लाइन-टू-लाइन: 1.0 nF @ 1 kHz
कैपेसिटेंस लाइन-टू-अर्थ: 60 pF @ 1 kHz
तापमान सीमा: -40°C - +80°C ऑपरेटिंग
माउंटिंग प्रकार: DIN रेल TS35 @ 35 mm मानक रेल
मॉड्यूल चौड़ाई: 7.0 mm @ स्लिम प्रोफाइल हाउसिंग
एनक्लोजर रेटिंग: IP20 @ IEC 60529
टेस्ट स्टैंडर्ड अनुपालन: IEC/BS EN 61643-21 @ क्लास D+C+B परीक्षण किया गया
सिस्टम इंटीग्रेशन और हार्डवेयर सेटअप
मौजूदा कंट्रोल लूप में सिग्नल प्रोटेक्टर को एकीकृत करने के लिए भौतिक माउंटिंग, वायरिंग टोपोलॉजी और ग्राउंडिंग निरंतरता पर सावधानीपूर्वक ध्यान देने की आवश्यकता होती है। ESP 30E और SL30 मॉड्यूल की 7mm चौड़ाई इंजीनियरों को भीड़भाड़ वाले मार्शलिंग कैबिनेट और इंस्ट्रूमेंटेशन जंक्शन बॉक्स के भीतर रेल उपयोग को अधिकतम करने की अनुमति देती है। DIN रेल माउंटिंग माउंटिंग रेल के लिए एक सीधा कम-प्रतिरोध विद्युत पथ स्थापित करते हुए एक सुरक्षित यांत्रिक निर्धारण सुनिश्चित करती है, जिसे भारी-गेज तांबे के कंडक्टर का उपयोग करके केंद्रीय अर्थ संदर्भ बार से जोड़ा जाना चाहिए। दो-तार ट्रांसमीटरों से फील्ड वायरिंग, जैसे 4-20mA लूप या RTD सेंसर, इनपुट टर्मिनलों से सीधे जुड़ती है, जबकि संरक्षित आउटपुट लाइनें DCS या PLC एनालॉग इनपुट कार्ड तक जाती हैं। विद्युत चुम्बकीय हस्तक्षेप पिकअप को कम करने के लिए सभी एनालॉग सिग्नल ट्रांसमिशन के लिए ढंके हुए मुड़े हुए जोड़े केबल (shielded twisted pair cables) का उपयोग किया जाना चाहिए। केबल शील्ड को प्रोटेक्टर बेस के नामित अर्थ टर्मिनल पर ठीक से समाप्त किया जाना चाहिए, यह सुनिश्चित करते हुए कि सिग्नल बहाव या माप ऑफसेट त्रुटियों को पेश करने वाले अवांछित ग्राउंड लूप बनाए बिना कैपेसिटिव शोर को माप सर्किट से दूर कर दिया जाता है।
विश्वसनीयता और पर्यावरण स्थायित्व
कठोर औद्योगिक वातावरण के लिए ऐसे हार्डवेयर की आवश्यकता होती है जो अत्यधिक थर्मल, मैकेनिकल और विद्युत तनाव स्थितियों के तहत कार्यात्मक स्थिरता बनाए रखते हैं। Furse ESP श्रृंखला में उपयोग की जाने वाली हाउसिंग सामग्री उच्च-ग्रेड, स्व-बुझाने वाले इंजीनियरिंग पॉलिमर से बनाई गई है जो कड़े ज्वलनशीलता मानकों के अनुरूप हैं, आंतरिक घटकों को स्थानीय गर्मी और भौतिक प्रभावों से बचाती हैं। सॉलिड-स्टेट एवाल्लान्च डायोड तकनीक और भारी-ड्यूट गैस डिस्चार्ज ट्यूब समय से पहले गिरावट या थर्मल रनअवे का अनुभव किए बिना दोहराए जाने वाले ट्रांजिस्टर ऊर्जा सर्ज को अवशोषित करने के लिए टैंडम में काम करते हैं। आंतरिक सर्किट बोर्ड लेआउट परजीवी इंडक्शन और कैपेसिटेंस को कम करता है, यह सुनिश्चित करता है कि दमन तत्व ओवरवॉल्टेज घटना के नैनोसेकंड के भीतर तेज़ी से ट्रिगर होते हैं। इसके अलावा, मजबूत यांत्रिक कनेक्शन बिंदु पास की घूमने वाली मशीनरी, पंप और कंप्रेशर्स से निरंतर प्लांट कंपन के कारण ढीले होने का विरोध करते हैं। भौतिक और विद्युत लचीलेपन का यह उच्च स्तर सुरक्षा मॉड्यूल के परिचालन जीवनकाल को बढ़ाता है, अनुसूचित प्लांट बदलाव के दौरान घटक प्रतिस्थापन की आवृत्ति को कम करता है।
चयन मार्गदर्शन और वैकल्पिक विकल्प
सही लूप सुरक्षा संस्करण का चयन करना पूरी तरह से फील्ड इंस्ट्रूमेंटेशन की विद्युत विशेषताओं पर निर्भर करता है। मानक ESP 30E और SL30 मॉडल सामान्य 30V दो-तार नियंत्रण लूप को समायोजित करते हैं, जबकि समर्पित ESP SL30L/4-20 विशेष रूप से प्रयुक्त 4-20mA करंट लूप के लिए अनुकूलित है ताकि इंसर्शन वोल्टेज ड्रॉप को कम किया जा सके। तीन-तार प्रतिरोध तापमान डिटेक्टरों का उपयोग करने वाले तापमान माप सर्किट के लिए, ESP RTD और ESP SL RTD वेरिएंट असमान लाइन प्रतिरोध परिवर्तन के कारण होने वाली माप त्रुटियों को रोकने के लिए सभी तीन लेग्स में संतुलित सुरक्षा प्रदान करते हैं। बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) स्थानीय औद्योगिक ग्राहकों को पाइपिंग और इंस्ट्रूमेंटेशन आरेखों की समीक्षा करने, लूप प्रतिबाधा आवश्यकताओं का मूल्यांकन करने और मौजूदा नियंत्रण प्रणाली उन्नयन के लिए उपयुक्त क्रॉस-रेफरेंस भाग संख्या का चयन करने में मदद करने के लिए व्यापक इंजीनियरिंग सहायता प्रदान करता है। तकनीकी कर्मचारी तत्काल प्लांट रखरखाव आवश्यकताओं और नियमित सुविधा विस्तार के लिए सटीक स्टॉक उपलब्धता निर्धारित करने में सहायता कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. मानक स्टॉक ऑर्डर के लिए विशिष्ट वितरण समय सीमा क्या है?
मानक स्टॉक आइटम आमतौर पर स्थानीय वितरण गोदामों से एक से दो व्यावसायिक दिनों के भीतर संसाधित और प्रेषित किए जाते हैं।
2. इन सिग्नल सुरक्षा उपकरणों पर कौन सी वारंटी कवरेज लागू होती है?
सभी आपूर्ति की गई इकाइयों में सामग्री दोषों और कारखाने के कारीगरी को कवर करने वाली एक व्यापक 12 महीने की निर्माता वारंटी शामिल है।
3. 7mm चौड़ाई कंट्रोल पैनल डिज़ाइन को कैसे प्रभावित करती है?
अति-पतला 7mm प्रोफाइल मानक DIN रेल पर उच्च-घनत्व माउंटिंग की अनुमति देता है, जो बहु-चैनल लूप सुरक्षा के लिए आवश्यक रैखिक पैनल स्थान को काफी कम कर देता है.
4. क्या इन प्रोटेक्टरों को लाइव 4-20mA करंट लूप पर स्थापित किया जा सकता है?
हाँ, प्लग-इन वेरिएंट करंट फ्लो को बाधित किए बिना या फील्ड वायरिंग को डिस्कनेक्ट किए बिना बेस से व्यक्तिगत सुरक्षा मॉड्यूल को निकालने और बदलने की अनुमति देते हैं।
5. क्या ये डिवाइस RTD सर्किट में मापने योग्य प्रतिरोध पेश करते हैं?
आंतरिक श्रृंखला प्रतिरोध को कड़ाई से कम किया जाता है, लेकिन उच्च-शुद्धता तापमान माप के लिए कुल सर्किट सहिष्णुता की गणना करते समय इंजीनियरों को निर्दिष्ट लूप प्रतिरोध में कारक होना चाहिए।
6. कौन सा मानक इन सर्ज प्रोटेक्टरों के लिए परीक्षण प्रोटोकॉल को नियंत्रित करता है?
सभी उपकरणों का परीक्षण क्लास D, C और B परिचालन प्रदर्शन मापदंडों को कवर करने वाले IEC/BS EN 61643-21 मानकों के अनुसार कठोरता से किया जाता है।
7. DIN रेल माउंटेड इकाइयों के लिए उचित ग्राउंडिंग कैसे प्राप्त की जाती है?
ग्राउंडिंग मुख्य सिस्टम अर्थ बार से जुड़े उचित रूप से बंधुआ TS35 DIN रेल पर प्रवाहकीय माउंटिंग पैर के माध्यम से स्वचालित रूप से स्थापित की जाती है।
8. क्या बेस टर्मिनल ब्लॉक को बदले बिना प्रतिस्थापन मॉड्यूल अलग से उपलब्ध हैं?
हाँ, प्लग-इन आर्किटेक्चर रखरखाव कर्मियों को रेल पर स्थायी वायरिंग बेस को undisturbed छोड़े बिना खराब सुरक्षा मॉड्यूल को बाहर निकालने की अनुमति देता है।
