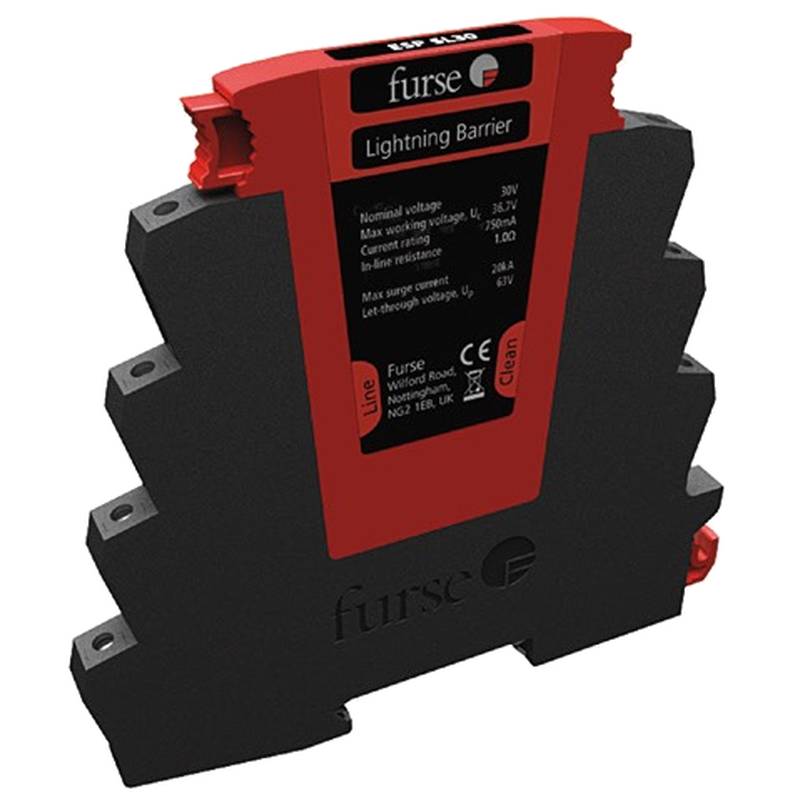

Furse ESP SL15X और ESP SL30X सर्ज सुरक्षा उपकरण खतरनाक क्षेत्रों में काम करने वाले डेटा, सिग्नल और संचार लूप के लिए स्वाभाविक रूप से सुरक्षित ओवरवॉल्टेज सुरक्षा प्रदान करते हैं। ATEX और IEC मानकों के लिए प्रमाणित, ये इकाइयाँ विस्फोट सुरक्षा से समझौता किए बिना बिजली के विद्युत चुम्बकीय दालों (electromagnetic pulses) के खिलाफ संवेदनशील इंस्ट्रूमेंटेशन सर्किट की रक्षा करती हैं।
विस्फोटक वातावरण में तैनात फील्ड इंस्ट्रूमेंट्स लंबी सिग्नल लाइनों में प्रेरित बिजली के विद्युत चुम्बकीय दालों और स्विचिंग ट्रांसिएंट्स से निरंतर जोखिम का सामना करते हैं। जब उच्च-ऊर्जा वाले सर्ज ज़ोन 1 या ज़ोन 2 स्थानों में फैलते हैं, तो वे उच्च वोल्टेज या थर्मल आर्क उत्पन्न कर सकते हैं जो खतरनाक क्षेत्र की अखंडता को खतरे में डालते हैं। Furse ESP SL15X और ESP SL30X सर्ज सुरक्षा उपकरणों को सख्त विद्युत अलगाव बनाए रखते हुए क्षणिक धाराओं (transient currents) को सुरक्षित रूप से पृथ्वी की ओर मोड़कर इन खतरों को कम करने के लिए विशेष रूप से इंजीनियर किया गया है। कठोर ATEX और IECframeworks के तहत उपयोग के लिए स्वीकृत, ये रक्षक भारी-भरकम गैस डिस्चार्ज ट्यूबों के साथ तेजी से अभिनय करने वाले अर्धचालक घटकों (semiconductor components) को मिलाकर, बहु-चरण हाइब्रिड सुरक्षा सर्किट को एकीकृत करते हैं। यह डिज़ाइन सुनिश्चित करता है कि लेट-थ्रू वोल्टेज असाधारण रूप से कम रहे, जो औद्योगिक ट्रांसमीटरों, फ्लो मीटरों और सीरियल संचार इंटरफेस में नाजुक इलेक्ट्रॉनिक फ्रंट-एंड को विनाशकारी टूटने से बचाता है।
तकनीकी विनिर्देश
नाममात्र वोल्टेज (Nominal Voltage): 15 V @ ESP SL15X
नाममात्र वोल्टेज (Nominal Voltage): 30 V @ ESP SL30X
अधिकतम कार्यशील वोल्टेज Uc: 16.7 VDC @ ESP SL15X
अधिकतम कार्यशील वोल्टेज Uc: 36.7 VDC @ ESP SL30X
वर्तमान रेटिंग: 750 mA @ सिग्नल लूप
इन-लाइन प्रतिरोध: 1.0 Ω @ प्रति लाइन ± 10%
बैंडविड्थ: 45 MHz @ -3 dB 50 Ω सिस्टम
अधिकतम डिस्चार्ज करंट: 20 kA @ 8 / 20 μs तरंग रूप
लेट-थ्रू वोल्टेज Up: 63 V @ 1 kV / μs परीक्षण
परिवेश तापमान सीमा: -40°C - +80°C @ संचालन
बढ़ते प्रकार (Mounting Type): टॉप हैट DIN रेल @ 35 mm
ABB ऑर्डर कोड: 7TCA085400R0065 @ ESP SL15X
ABB ऑर्डर कोड: 7TCA085400R0071 @ ESP SL30X
सिस्टम एकीकरण और हार्डवेयर सेटअप
ESP SL15X और ESP SL30X इकाइयों की उचित स्थापना के लिए खतरनाक क्षेत्र के बुनियादी ढांचे के भीतर कैबिनेट लेआउट और ग्राउंडिंग निरंतरता पर सावधानीपूर्वक ध्यान देने की आवश्यकता होती है। इंस्टालर को संरक्षित उपकरण के ठीक बगल में या उस सीमा पर जहां सिग्नल केबल नियंत्रण संलग्नक (control enclosure) में प्रवेश करते हैं, मानक 35 मिमी टॉप हैट DIN रेल पर रक्षक को माउंट करना चाहिए। एकीकृत DIN रेल फुट एक सुरक्षित यांत्रिक लॉक प्रदान करता है और कम-प्रतिबाधा (low-impedance) अर्थिंग कनेक्टिविटी स्थापित करता है। वायरिंग टर्मिनल 4 mm² तक के कंडक्टरों को समायोजित करते हैं, जो फेरूल या डुअल-वायर कॉन्फ़िगरेशन के साथ फंसे हुए तारों की सुरक्षित समाप्ति की अनुमति देते हैं। परिरक्षित मुड़े हुए जोड़े (shielded twisted pair) केबल के बाहरी स्क्रीन को ग्राउंड लूप को रोकने और विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से अस्वीकार करने के लिए नामित पृथ्वी टर्मिनलों या पृथक स्क्रीन आधारों (जैसे /I वैरिएंट विकल्प) से ठीक से जुड़ा होना चाहिए।
विश्वसनीयता और पर्यावरण स्थायित्व
कठोर औद्योगिक वातावरण के लिए डिज़ाइन किया गया, ये सर्ज सुरक्षा मॉड्यूल चरम स्थितियों के तहत उच्च परिचालन विश्वसनीयता और लंबी सेवा अंतराल प्रदान करते हैं। कॉम्पैक्ट स्लिम लाइन हाउसिंग थर्मल अपव्यय क्षमता का त्याग किए बिना भीड़भाड़ वाले विस्फोट-रोधी नियंत्रण पैनलों के अंदर DIN रेल स्थान को अनुकूलित करती है। प्लग-इन मॉड्यूलर आर्किटेक्चर इलेक्ट्रॉनिक्स मॉड्यूल को बेस से अलग करता है, जिससे रखरखाव कर्मियों को प्लग-इन तत्वों को सुरक्षित रूप से बदलने की अनुमति मिलती है। संक्षारण प्रतिरोधी टर्मिनल ब्लॉक और मजबूत आंतरिक घटक बाहरी पेट्रोकेमिकल प्रतिष्ठानों और अपतटीय प्लेटफार्मों के विशिष्ट व्यापक तापमान उतार-चढ़ाव और उच्च आर्द्रता स्तरों पर स्थिर प्रदर्शन सुनिश्चित करते हैं।
चयन मार्गदर्शन और वैकल्पिक विकल्प
सही मॉडल का चयन लूप के ऑपरेटिंग वोल्टेज और विशिष्ट खतरनाक क्षेत्र वर्गीकरण आवश्यकताओं पर निर्भर करता है। ESP SL15X (7TCA085400R0065) 15 V सर्किट के अनुरूप है, जबकि ESP SL30X (7TCA085400R0071) 30 V इंस्ट्रूमेंटेशन लूप जैसे कि HART संचार के साथ मानक 4-20 mA वर्तमान लूप से मेल खाता है। दृश्य स्थिति संकेत की आवश्यकता वाले अनुप्रयोगों के लिए, ESP SL15XL और ESP SL30XL जैसे LED-एकीकृत रूप तुरंत परिचालन प्रतिक्रिया प्रदान करते हैं। इन विशेष घटकों की सोर्सिंग करते समय, Beijing Zhongping Technology इंजीनियरों को क्रॉस-रेफरेंस चयन, तकनीकी दस्तावेज और प्रामाणिक फ़ैक्टरी-मूल पूर्ति में सहायता करने के लिए विश्वसनीय क्षेत्रीय चैनल बनाए रखती है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. ESP SL15X और ESP SL30X मॉडल के बीच प्राथमिक अंतर क्या है?
ESP SL15X 16.7 VDC के अधिकतम कार्यशील वोल्टेज के साथ 15 V नाममात्र प्रणालियों के लिए रेट किया गया है, जबकि ESP SL30X 36.7 VDC के अधिकतम कार्यशील वोल्टेज के साथ 30 V नाममात्र प्रणालियों के लिए रेट किया गया है।
2. क्या ये इकाइयां विस्फोटक वातावरण में उपयोग के लिए प्रमाणित हैं?
हाँ, दोनों मॉडल स्वाभाविक रूप से सुरक्षित हैं और ATEX और IEC मानकों के अनुपालन में खतरनाक क्षेत्रों के लिए स्वीकृत हैं।
3. क्या रखरखाव तकनीशियन रीवायरिंग के बिना सुरक्षा मॉड्यूल को बदल सकते हैं?
हाँ, प्लग-इन डिज़ाइन फ़ील्ड वायरिंग को डिस्कनेक्ट किए बिना या पृथ्वी कनेक्शन को परेशान किए बिना ऊपरी सुरक्षा मॉड्यूल को बेस से बदलने की अनुमति देता है।
4. इन सिग्नल रक्षकों के लिए अधिकतम निरंतर वर्तमान रेटिंग क्या है?
दोनों इकाइयाँ 750 mA की अधिकतम सिग्नल वर्तमान रेटिंग का समर्थन करती हैं।
5. इन-लाइन प्रतिरोध लूप माप सटीकता को कैसे प्रभावित करता है?
प्रति लाइन 1.0 Ω का कम इन-लाइन प्रतिरोध न्यूनतम वोल्टेज ड्रॉप का परिचय देता है, जिससे यह सुनिश्चित होता है कि एनालॉग और डिजिटल लूप में माप अखंडता प्रभावित नहीं होती है।
6. इन सर्ज सुरक्षा उपकरणों की बैंडविड्थ क्षमता क्या है?
इकाइयाँ 50 Ω सिस्टम में 45 MHz की -3 dB बैंडविड्थ प्रदान करती हैं, जो उन्हें हाई-स्पीड डेटा ट्रांसमिशन अनुप्रयोगों के लिए उपयुक्त बनाती हैं।
7. स्थापना के दौरान उपकरणों को कैसे ग्राउंड किया जाता है?
अर्थिंग की सुविधा एकीकृत DIN रेल फुट क्लैंपिंग तंत्र के माध्यम से या सिस्टम संदर्भ बिंदु से जुड़े समर्पित पृथ्वी टर्मिनलों के माध्यम से प्राप्त की जाती है।
8. टर्मिनल ब्लॉक द्वारा किस तार के आकार का समर्थन किया जाता है?
टर्मिनल फेरूल के साथ ठोस या फंसे हुए तारों को समायोजित करते हुए 4 mm² तक के कंडक्टर क्रॉस-सेक्शन स्वीकार करते हैं।
9. Beijing Zhongping Technology के माध्यम से ऑर्डर करते समय लीड टाइम और वारंटी कवरेज क्या है?
Beijing Zhongping Technology मानक 12-महीने की गुणवत्ता वारंटी और उत्तरदायी स्थानीय तकनीकी सहायता द्वारा समर्थित प्रामाणिक मूल फ़ैक्टरी इकाइयाँ प्रदान करती है।
10. यदि टर्मिनल माउंटिंग बेस को क्षति पहुँचती है तो क्या प्रतिस्थापन बेस उपलब्ध हैं?
हाँ, रखरखाव प्रतिस्थापन के लिए ESP SLX/B और पृथक स्क्रीन वेरिएंट जैसे प्रतिस्थापन बेस उपलब्ध हैं।
