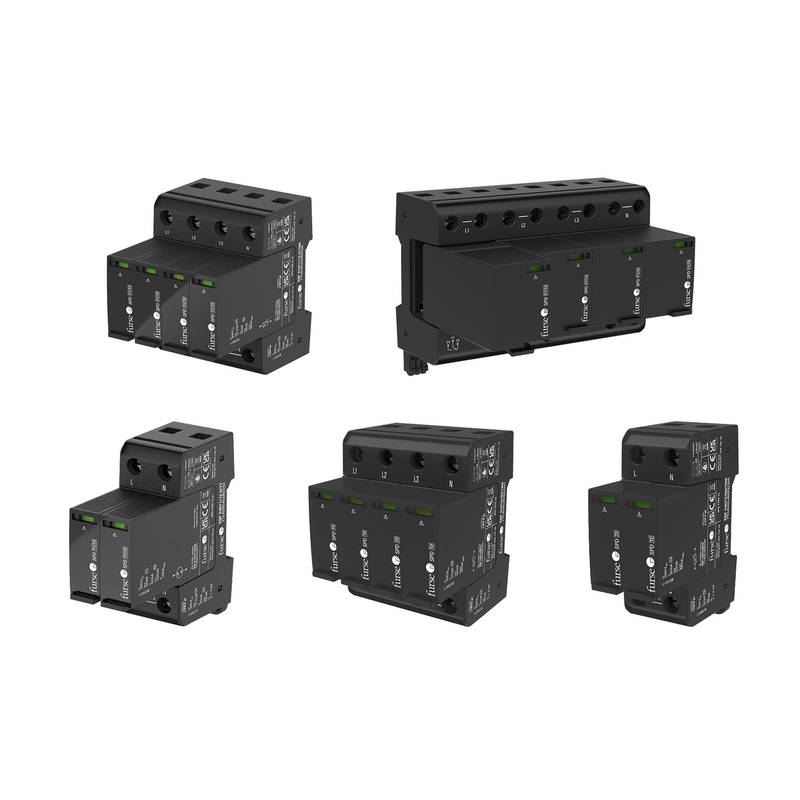

Furse ESP 240 टाइप 2 SPD सर्ज डायवर्टर, 230V डिस्ट्रीब्यूशन बोर्ड

Furse ESP 240 सीरीज़ सेवा प्रवेश द्वार पर 230 V सिंगल-फेज इंस्टॉलेशन के लिए मजबूत इलेक्ट्रिकल सर्ज डाइवरटर समाधान प्रदान करती है। क्षणिक ओवरवॉल्टेज को कम करने के लिए डिज़ाइन की गई, ये Type 2 spd इकाइयाँ संवेदनशील ऑटोमेशन उपकरणों को आंशिक बिजली धाराओं (lightning currents) और प्रेरित स्विचिंग स्पाइक्स से बचाती हैं।

आधुनिक औद्योगिक ऑटोमेशन सुविधाओं को सेवा प्रवेश द्वारों से प्रवेश करने वाले या आस-पास की बिजली लाइनों के माध्यम से प्रेरित होने वाले क्षणिक ओवरवॉल्टेज से महत्वपूर्ण डाउनटाइम जोखिमों का सामना करना पड़ता है। Furse ESP 240 D1/M1/T3 रेंज BS EN 62305 और BS 7671 वायरिंग नियमों का पालन करने वाले समन्वित बहु-चरणीय सुरक्षा वास्तुकला (multi-stage protection architecture) को नियोजित करके इन चुनौतियों का समाधान करती है। सिंगल-फेज 230 V नेटवर्क पर काम करते हुए, ये उपकरण प्रत्यक्ष आवेग धाराओं और अप्रत्यक्ष 8/20 वेवफॉर्म दोनों को संभालते हैं। सक्रिय स्थिति संकेत पैरामीटर (Active status indication parameters) तुरंत सिस्टम की अनियमितताओं की रिपोर्ट करते हैं, जिसमें बिजली की हानि, चरण विफलता (phase failure), या असामान्य न्यूट्रल-टू-अर्थ वोल्टेज स्पाइक्स शामिल हैं, जो सुविधा इंजीनियरों के लिए निरंतर निगरानी सुनिश्चित करते हैं।

तकनीकी विनिर्देश (Technical Specifications)

नाममात्र वोल्टेज चरण से न्यूट्रल Uo (Nominal Voltage Phase to Neutral Uo): 240 VAC @ 50 Hz / 60 Hz

अधिकतम निरंतर ऑपरेटिंग वोल्टेज Uc (Maximum Continuous Operating Voltage Uc): 280 VAC @ 200 - 280 V

अरेस्टर क्लास टाइप (Arrester Class Type): Type 1 + 2 + 3 @ BS EN 61643

इंपल्स डिस्चार्ज करंट Iimp (Impulse Discharge Current Iimp): 12.5 kA @ 10 / 350 µs waveform

नाममात्र डिस्चार्ज करंट In (Nominal Discharge Current In): 20 kA @ 8 / 20 µs waveform

अधिकतम डिस्चार्ज करंट Imax (Maximum Discharge Current Imax): 40 kA @ 8 / 20 µs waveform

वोल्टेज सुरक्षा स्तर Up (Voltage Protection Level Up): < 600 V @ Full Mode Protection

शॉर्ट सर्किट विदस्टैंड क्षमता (Short Circuit Withstand Capability): 25 kA @ 50 Hz

अधिकतम बैक-अप फ्यूज रेटिंग (Maximum Back-up Fuse Rating): 125 A @ gL type

अर्थ में लीकेज करंट (Leakage Current to Earth): < 250 µA @ Normal Operating Voltage

इंडिकेटर सर्किट करंट (Indicator Circuit Current): < 10 mA @ Operational State

वोल्ट-मुक्त संपर्क रेटिंग (Volt-Free Contact Rating): 1 A @ 250 VAC (RMS)

परिवेश ऑपरेटिंग तापमान सीमा (Ambient Operating Temperature Range): -40°C - +80°C @ Operational

संलग्नक सुरक्षा रेटिंग (Enclosure Protection Rating): IP20 @ IEC 60529

कंडक्टर आकार क्रॉस सेक्शन (Conductor Size Cross Section): 25 mm² max stranded @ Screw Terminals

कसने का टॉर्क (Tightening Torque): 4.5 Nm max @ Terminal Lugs

सिस्टम इंटीग्रेशन और हार्डवेयर सेटअप (System Integration and Hardware Setup)

सर्ज डाइवरटर की उचित स्थापना के लिए उच्च-आवृत्ति क्षणों के दौरान आगमनात्मक वोल्टेज ड्रॉप (inductive voltage drop) को कम करने के लिए छोटे, सीधे केबलिंग प्रथाओं का कड़ाई से पालन करना आवश्यक है। डिवाइस को मुख्य वितरण बोर्ड या एक समर्पित वेदरप्रूफ एन्क्लोजर के अंदर एक मानक 35 मिमी टॉप-हैट DIN रेल पर लगाया जाता है। 25 mm² तक के फंसे हुए तांबे के केबल (stranded copper cables) का उपयोग करके आने वाले लाइव, न्यूट्रल और अर्थ कंडक्टर को सीधे नामित टर्मिनलों से कनेक्ट करें, और अधिकतम 4.5 Nm का कसने वाला टॉर्क लागू करें। 16 A तक के कम-करंट स्पर्स या सॉकेट डिस्ट्रीब्यूशन के लिए, ESP 240T3/SKT या इनलाइन मॉडल (ESP 240D-10A और ESP 240D-32A) जैसे वेरिएंट सीधे सब-डिस्ट्रीब्यूशन फीड में एकीकृत होते हैं। अंतर्निहित चेंजओवर वोल्ट-मुक्त संपर्क प्रोग्रामेबल लॉजिक नियंत्रकों या बिल्डिंग प्रबंधन प्रणालियों के साथ सहज integración की अनुमति देता है, जो सरल स्क्रू टर्मिनल वायरिंग के माध्यम से सक्रिय पूर्व-विफलता चेतावनियों और चरण-हानि अलर्ट को प्रसारित करता है।

विश्वसनीयता और पर्यावरण स्थायित्व (Reliability and Environmental Durability)

कठोर औद्योगिक वातावरण के लिए इंजीनियर, असेंबली में एक मजबूत आवास निर्माण है जो -40°C से +80°C तक के परिवेश के ऑपरेटिंग तापमान का सामना करता है। आंतरिक बहु-चरणीय थर्मल डिस्कनेक्ट तंत्र थर्मल भगोड़े (thermal runaway) का जोखिम उठाए बिना या मूलभूत विद्युत सुरक्षा से समझौता किए बिना निरंतर ओवरवॉल्टेज घटनाओं के दौरान ख़राब घटकों को सुरक्षित रूप से अलग करते हैं। एकीकृत तीन-तरफा दृश्य स्थिति संकेतक स्पष्ट निदान प्रदान करता है: हरा रंग पूर्ण सुरक्षा क्षमता को इंगित करता है, हरा और लाल संयुक्त संकेत कम सुरक्षा को इंगित करता है जिसके लिए अनुसूची प्रतिस्थापन की आवश्यकता होती है, और ठोस लाल रंग अंत-जीवन स्थिति को दर्शाता है। इसके अलावा, सक्रिय चेतावनियाँ वायरिंग त्रुटियों या गंभीर चरण असंतुलन के कारण होने वाले खतरनाक न्यूट्रल-टू-अर्थ संभावित बदलावों का पता लगाती हैं, डाउनस्ट्रीम ऑटोमेशन संपत्तियों की रक्षा करती हैं और अनियोजित औद्योगिक रखरखाव ओवरहेड को कम करती हैं।

चयन मार्गदर्शन और वैकल्पिक विकल्प (Selection Guidance and Alternative Options)

सही सर्ज प्रोटेक्शन डिवाइस का चयन सुविधा के बिजली सुरक्षा स्तर, संरचनात्मक जोखिम मूल्यांकन और BS EN 62305 के तहत आने वाली सर्विस लाइनों से निकटता पर निर्भर करता है। उच्च जोखिम का सामना करने वाले मुख्य वितरण बोर्ड ESP 240 D1 या M1 जैसे उच्च-क्षमता वाले मॉड्यूल से लाभान्वित होते हैं, जबकि स्थानीयकृत सॉकेट स्पर्स और संवेदनशील टर्मिनल भार के लिए ESP 240T3/SKT या फ़्यूज़्ड इन-लाइन विकल्प (ESP 240D-10A और ESP 240D-32A) जैसे समर्पित डाउनस्ट्रीम वेरिएंट की आवश्यकता होती है। पेशेवर क्रॉस-रेफरेंस सत्यापन या स्थानीय सोर्सिंग चाहने वाले ग्राहकों के लिए, Beijing Zhongping Technology व्यापक क्षेत्रीय रेडी-टू-शिप इन्वेंट्री बनाए रखता है और सटीक विद्युत मापदंडों से मेल खाने के लिए विशेषज्ञ तकनीकी इंजीनियरिंग सहायता प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. 230 V नेटवर्क में Furse ESP 240 सर्ज डाइवरटर का प्राथमिक कार्य क्या है?

यह सेवा प्रवेश द्वारों या उप-वितरण बोर्डों पर संयुक्त Type 1, 2, और 3 सुरक्षा प्रदान करता है, संवेदनशील सिंगल-फेज ऑटोमेशन इलेक्ट्रॉनिक्स से सीधे बिजली धाराओं और प्रेरित क्षणिक ओवरवॉल्टेज को सुरक्षित रूप से दूर करता है।

2. आपके वितरण चैनलों के माध्यम से इस सीरीज़ के लिए डिलीवरी लीड समय और स्टॉक उपलब्धता क्या है?

Beijing Zhongping Technology स्थानीय रूप से मूल Furse घटकों का स्टॉक करता है, जिससे मानक औद्योगिक भाग संख्या के लिए तेजी से आदेश प्रसंस्करण और तत्काल प्रेषण सक्षम होता है।

3. फुल मोड प्रोटेक्शन आर्किटेक्चर कंडक्टरों में कैसे काम करता है?

फुल मोड डिज़ाइन चरण-से-न्यूट्रल, चरण-से-अर्थ और न्यूट्रल-से-अर्थ पथ सहित सभी युग्मन मोड में उन्नत कम लेट-थ्रू वोल्टेज सुरक्षा प्रदान करता है।

4. नियमित संचालन के दौरान विभिन्न एलईडी स्थिति संकेतक क्या दर्शाते हैं?

एक हरा डिस्प्ले पूर्ण सुरक्षा स्थिति की पुष्टि करता है, एक संयुक्त हरा और लाल बत्ती कम सुरक्षा क्षमता को इंगित करती है जिसके लिए यूनिट प्रतिस्थापन की आवश्यकता होती है, और एक लाल संकेतक पूर्ण सुरक्षा हानि को इंगित करता है।

5. क्या वोल्ट-मुक्त संपर्क को बाहरी पीएलसी या अलार्म सिस्टम से जोड़ा जा सकता है?

हाँ, एकीकृत चेंजओवर वोल्ट-मुक्त संपर्क पूर्व-विफलता, चरण हानि, या उड़े हुए फ़्यूज़ का संकेत देने के लिए बिल्डिंग प्रबंधन प्रणालियों या बाहरी बज़र्ज़ से सीधे जुड़ता है।

6. इस सर्ज डाइवरटर को स्थापित करने के लिए अनुशंसित बैकअप फ्यूज रेटिंग क्या है?

अत्यधिक गलती की स्थिति के दौरान उचित शॉर्ट-सर्किट समन्वय और सुरक्षित विद्युत隔离 सुनिश्चित करने के लिए डिवाइस को 125 A gL से अधिक नहीं होने वाले बाहरी बैकअप फ्यूज की आवश्यकता होती है।

7. आगमनात्मक वोल्टेज संचय को कम करने के लिए यूनिट को कैसे तारित किया जाना चाहिए?

स्थापित करने वालों को कनेक्टिंग लीड को जितना संभव हो उतना छोटा, सीधा और सीधा रखना चाहिए, या योगात्मक लीड वोल्टेज को खत्म करने के लिए कम वर्तमान आपूर्ति पर श्रृंखला कनेक्शन कॉन्फ़िगरेशन का उपयोग करना चाहिए।

8. क्या यह डिवाइस खतरनाक न्यूट्रल-टू-अर्थ वोल्टेज दोषों से सुरक्षा प्रदान करता है?

हाँ, यूनिट में एक सक्रिय चेतावनी तंत्र है जो वायरिंग या ग्राउंडिंग त्रुटियों के परिणामस्वरूप संभावित रूप से खतरनाक न्यूट्रल-टू-अर्थ वोल्टेज असामान्यताओं के ऑपरेटरों को सचेत करने के लिए चमकता है।
