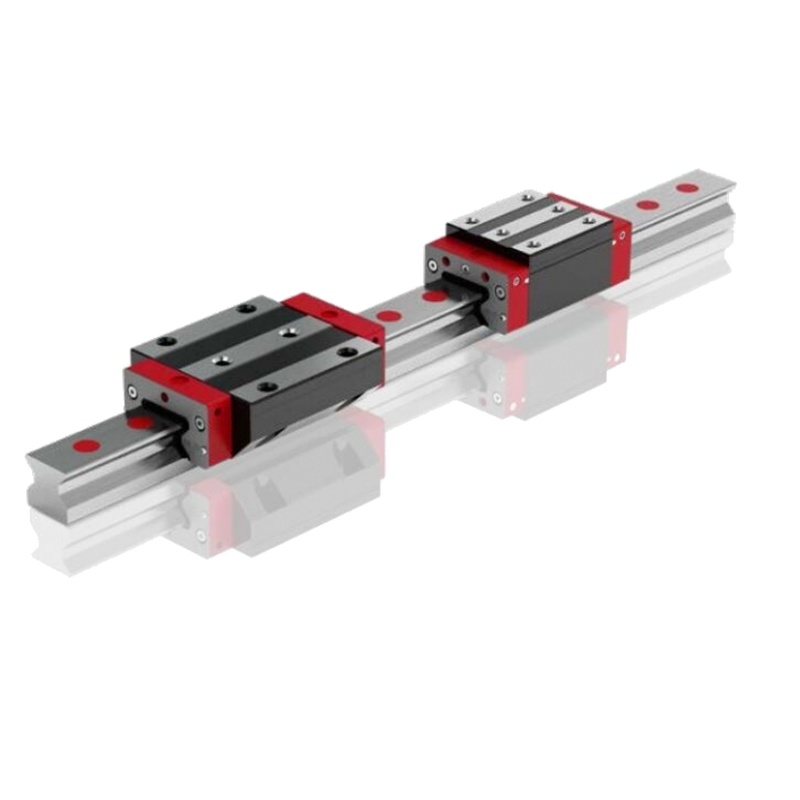

श्नेबर्गर एमआर डब्ल्यू 25-ए-जी 2-वी 2 मोनोरेल गाइडः प्रेसिजन रैखिक मोशन समाधान

　　 श्नेबर्गर एमआर डब्ल्यू 25-ए-जी 2-वी 2 मोनोरेल गाइड औद्योगिक स्वचालन के लिए अल्ट्रा-सटीक रैखिक गति प्रदान करता है। एक कॉम्पैक्ट 25 मिमी रेल चौड़ाई और संक्षारण प्रतिरोधी के साथ

स्टेनलेस स्टील निर्माण, यह माइक्रॉन-स्तर की दोहराव प्राप्त करता है (± 0.003 मिमी)। अर्धचालक विनिर्माण, चिकित्सा उपकरणों और सीएनसी मशीनिंग के लिए आदर्श, यह सुचारू रूप से काम करता है

तापमान -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस तक।

　　 तकनीकी विनिर्देश

　　 पैरामीटर मान

　　 रेल चौड़ाई 25 मिमी

　　 पूर्वभार वर्ग G2 (मध्यम पूर्वभार)

　　 पुनरावृत्ति ± 0.003 मिमी

　　 स्थैतिक भार क्षमता 28.4 kN (C0)

　　 गतिशील भार क्षमता 14.3 kN (सी)

　　 तापमान रेंज -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस

　　 सामग्री स्टेनलेस स्टील(1.4401)

　　 सील प्रकार V2 (एकीकृत स्क्रैपर्स)

　　 स्नेहन जीवनकाल ग्रीस

　　 मुख्य विशेषताएं & amp; एम्पी; लाभ

　　 नैनोमीटर परिशुद्धता

　　 जी 2 प्रीलोड लेजर काटने और ऑप्टिकल संरेखण के लिए महत्वपूर्ण भार के तहत विचलन को कम से कम करता है। चार-पंक्ति बॉल बेयरिंग मानक गाइड की तुलना में 40% कंपन कम करते हैं।

　　 शून्य रखरखाव डिजाइन

　　 V2 सील धूल और शीतलक जैसे दूषित पदार्थों को अवरुद्ध करते हैं। संक्षारण प्रतिरोधी स्टील क्लीनरूम और रासायनिक प्रयोगशालाओं सहित कठोर वातावरण का सामना करता है।

　　 अंतरिक्ष अनुकूलन

　　 कॉम्पैक्ट प्रोफ़ाइल 30% स्थापना स्थान बचाता है। पूर्व-ड्रिल माउंटिंग छेद उपकरण-मुक्त विधानसभा को सक्षम करते हैं, तैनाती समय को 50% द्वारा काटने के लिए।

　　 औद्योगिक अनुप्रयोग

　　 अर्धचालक: वेफर हैंडलिंग रोबोट (आईएसओ क्लास 1 क्लीनरूम) ।

　　 चिकित्सा: एमआरआई घटक स्थिति और सर्जिकल रोबोट।

　　 स्वचालन: 3 डी प्रिंटिंग बेड और सीएनसी टूल चेंजर।

　　 मेट्रोलॉजी: सीएमएम हथियार ± 1μm सटीकता की आवश्यकता है।

　　 स्थापना दिशानिर्देश

　　 सतह तैयारी

　　 संरेखण के लिए सतह flatness≤0.02 मिमी / m.Use सुनिश्चित करें SCHNEEBERGER संदर्भ रेल (Art.No.100.25) ।

　　 टॉर्क सेटिंग्स

　　 क्रॉस-सीक्वेंस में M6 बोल्ट को 10 N · m तक कसलना। ओवर-टॉर्किंग रेल ज्यामिति को विकृत करता है।

　　 स्नेहन

　　 जीवन के लिए पूर्व-तेल उच्च गति ऐप्स (>5 m/s) के लिए, हर 10,000 किमी में Kluber Staburags NBU 12 जोड़ें।

　　 महत्वपूर्ण नोट्स

　　 ⚠️ थर्मल वार्पिंग से बचें

　　 गर्मी स्रोतों से दूर स्थापित करें & amp; एम्पी; gt; 80 डिग्री सेल्सियस। थर्मल विस्तार गुणांक: 10.5μm / m · K।

　　 ⚠️ दूषित संरक्षण

　　 धूल वाले वातावरण में SKF/TTO आवास वाइपर का उपयोग करें। गीली परिस्थितियों में द्विवार्षिक रूप से सील को बदलें।

　　 शीर्ष 10 गूगल अक्सर पूछे जाने वाले प्रश्न

　　 Q1: अन्य वर्गों से G2 प्रीलोड को क्या अलग करता है?

　　 जी 2 प्रीलोड मानक जी 1 की तुलना में 8-10% अक्षीय कठोरता में वृद्धि प्रदान करता है, उच्च टोक़ अनुप्रयोगों में सूक्ष्म आंदोलन क यह सीएनसी स्पिंडल के लिए घर्षण और सटीकता को संतुलित करता है।

गर्मी के निर्माण के कारण उच्च गति वाले उपयोग के लिए G3 से बचें।

　　 प्रश्न 2: क्या एमआर डब्ल्यू 25-ए-जी 2-वी 2 वैक्यूम वातावरण को संभाल सकता है?

　　 हाँ, वैकल्पिक वैक्यूम-संगत ग्रीस (Krytox GPL 227) के साथ। 10 से कम आउटगैसिंग दरें ⁻⁶ Torr·L/s.10 पर SEM कक्षों में परीक्षण किया ⁻⁸mbar. हमेशा के लिए "V2" प्रत्यय निर्दिष्ट करें

वैक्यूम-तैयार सील।

　　 प्रश्न 3: V2 सीलिंग पारंपरिक वाइपर्स से बेहतर कैसे करता है?

　　 V2 का ट्रिपल-लिप डिजाइन आईएसओ 16889 के अनुसार 99.7% द्वारा कण प्रवेश को कम करता है। एकीकृत स्क्रैपर चिप्स और एम्पी को निकालते हैं; एम्पी; gt; 50μm। ठंडे वेल्डिंग को रोकने के लिए टेफ्लॉन-लेपित गेंदों के साथ संयोजन करें

वैक्यूम।

　　 प्रश्न 4: चिकित्सा अनुप्रयोगों पर क्या रखरखाव अंतराल लागू होता है?

　　 गामा विकिरण के साथ नसबंदी (& amp; amp; lt; 50 kGy) । प्रत्येक 2 साल या 15,000 किमी में फिर से लुब्रिकेट करें। एफडीए-ग्रेड स्नेहकों (जैसे, सुपर लुब® 51004) का उपयोग करें। कभी भी नसबंदी क्षेत्रों में विघटित न करें।

　　 Q5: रेल पहनने के बाद फिर से पीसना संभव है?

　　 No.Hardened स्टील (60 एचआरसी) regrinding पर प्रतिबंध लगाता है। एक बार बैकलैश 5μm से अधिक होने के बाद गाड़ियों को बदलें। SCHNEEBERGER के OptiCheck नैदानिक उपकरण के माध्यम से निगरानी।

　　 प्रश्न 6: माइक्रॉन-स्तर की सटीकता के लिए अधिकतम गति क्या है?

　　 ± 0.005 मिमी सटीकता के साथ 3 मीटर / सेकंड बनाए रखें। 5 मीटर / सेकंड से परे, पानी कूलिंग जैकेट (सामान # एमआर-कूल -25) का उपयोग करें। त्वरण सहिष्णुता: 50 मीटर / s²।

　　 प्रश्न 7: असामान्य शोर को समस्या निवारण कैसे करें?

　　 पहले सील क्षति का निरीक्षण करें (90% मामलों) । के लिए जांच करें:

　　 अपर्याप्त स्नेहन (एनबीयू 12 जोड़ें)।

　　 कण संदूषण (आइसोप्रोपाइल अल्कोहल के साथ फ्लश)।

　　 गलत संरेखण (फिर से समतलता को मापें) ।

　　 Q8: क्या एल्यूमीनियम रेल संगत हैं?

　　 केवल SCHNEEBERGER के MR-W-AL एडाप्टर के साथ। थर्मल विस्तार असंगति के लिए तापमान नियंत्रण ± 2 डिग्री सेल्सियस की आवश्यकता होती है। संक्षारण प्रतिरोध के लिए अनिवार्य anodizing।

　　 Q9: क्या मैं V2 सील के साथ पुरानी एमआर श्रृंखला को पुनर्निर्मित कर सकता हूं?

　　Yes. ऑर्डर सील किट # एमआर-वी 2-यूपीजी। गाड़ी विघटन और सटीक प्रेस उपकरण की आवश्यकता होती है। गैर-प्रमाणित तकनीशियनों के लिए अनुशंसित नहीं।

　　 Q10: 24/7 ऑपरेशन के तहत जीवनकाल क्या है?

　　 गणना की गई L10 जीवन: 5 kN भार पर 25,000 किमी। मासिक एनबीयू 12 पुनर्भरण के साथ 40,000 किमी तक विस्तारित करें। प्रारंभिक पहनने का पता लगाने के लिए मासिक कंपन स्पेक्ट्रम की निगरानी करें।
