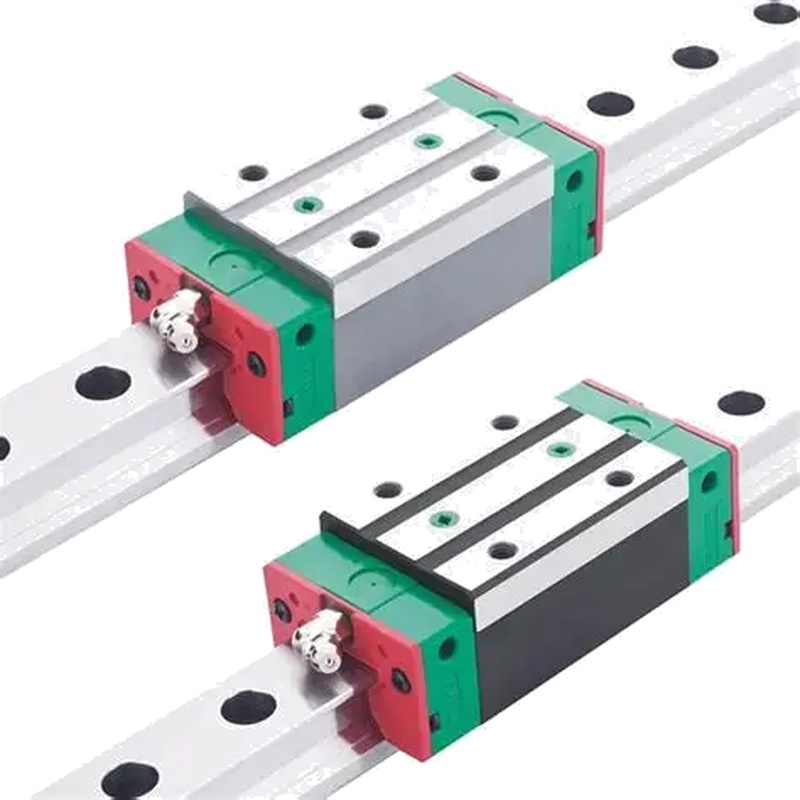

SCHNEEBERGER एमआर डब्ल्यू 35-बी-जी 2-वी 2 रैखिक गाइड रेल: उच्च परिशुद्धता विनिर्देश और; अनुप्रयोग

　　 श्नेबर्गर एमआर डब्ल्यू 35-बी-जी 2-वी 2 मोनोरेल मार्गदर्शन प्रणाली औद्योगिक स्वचालन के लिए असाधारण कठोरता और सटीकता प्रदान करत 35 मिमी रेल चौड़ाई, जी 2 प्रीलोड वर्ग के साथ,

और संक्षारण प्रतिरोधी वी 2 सील, यह सीएनसी मशीनिंग, अर्धचालक विनिर्माण और चिकित्सा रोबोटिक्स जैसे उच्च भार, उच्च गति अनुप्रयो न्यूनतम के लिए अनुकूलित

रखरखाव और लंबे समय तक सेवा जीवन, यह रैखिक गाइड चरम परिस्थितियों में चिकनी गति नियंत्रण सुनिश्चित करता है।

　　 उत्पाद पैरामीटर

　　 पैरामीटर मान

　　 श्रृंखला एमआर डब्ल्यू मोनोरेल मार्गदर्शन प्रणाली

　　 रेल चौड़ाई 35 मिमी

　　 पूर्वभार वर्ग G2 (मध्यम पूर्वभार)

　　 सील प्रकार V2 (उन्नत सीलिंग)

　　 गतिशील भार क्षमता (सी) 28.5 केएन

　　 स्थैतिक भार क्षमता (C0) 42.0 kN

　　 अधिकतम यात्रा गति 5 मीटर / एस

　　 पुनरावृत्ति ± 0.001 मिमी

　　 ऑपरेटिंग तापमान -30 डिग्री सेल्सियस से + 100 डिग्री सेल्सियस

　　 सामग्री कठोर स्टेनलेस स्टील

　　 मुख्य विशेषताएं & amp; एम्पी; लाभ

　　1. अल्ट्रा-प्रेसिजन इंजीनियरिंग

　　 जी 2 प्रीलोड उच्च-सटीकता कार्यों के दौरान विचलन को कम से कम करता है। तंग विनिर्माण सहिष्णुता (± 0.001 मिमी) मेट्रोलॉजी उपकरण और ऑप्टिकल सिस्टम में दोहराव सुनिश्चित

. एकीकृत रेसवे पीस चिकनी गति के लिए घर्षण कम करता है।

　　2. मजबूत पर्यावरण संरक्षण

　　 V2 सीलिंग कठोर कार्यशालाओं में धूल, चिप्स और तरल पदार्थों से लड़ता है। संक्षारण प्रतिरोधी स्टेनलेस स्टील निर्माण शीतलक और रसायनों का सामना करता है। खाद्य प्रसंस्करण या

IP65 समकक्ष सीलिंग की आवश्यकता होने वाले क्लीनरूम।

　　3. उच्च गतिशील भार क्षमता

　　28.5 केएन डायनामिक लोड स्वचालन कोशिकाओं में भारी गैंट्रियों का समर्थन करता है। पेटेंट रोलर डिजाइन तनाव को समान रूप से वितरित करता है, मानक रेलों के खिलाफ 40% सेवा जीवन का विस्तार करता है। कम करता है

24/7 उत्पादन लाइनों में डाउनटाइम।

　　 आवेदन परिदृश्य

　　 मशीन टूल्स: सीएनसी धुरी ड्राइव माइक्रॉन-स्तर की सटीकता की आवश्यकता होती है।

　　 रोबोटिक्स: 500 किलो से अधिक पेलोड को संभालने वाले आर्टिक्युलेटेड हथियार।

　　 अर्धचालक: वेफर हैंडलरों को कंपन-मुक्त गति की आवश्यकता होती है।

　　 चिकित्सा इमेजिंग: एमआरआई घटक स्थिति प्रणाली।

　　 स्थापना & amp; एम्पी; रखरखाव दिशानिर्देश

　　 माउंटिंग निर्देश

　　 सटीकता स्तर (≤0.02 मिमी / मीटर सहिष्णुता का उपयोग करके रेलों को संरेखित करें) । क्रॉस-सीक्वेंस में 22 एनएम तक टॉर्क माउंटिंग स्क्रू। डायल संकेतकों के साथ चल रही समानांतरता की जांच करें। जबरन से बचें

प्रीलोड हानि को रोकने के लिए समायोजन।

　　 स्नेहन प्रोटोकॉल

　　 Schneeberger Optigrease GR-200 को हर 100 किमी या 6 महीने में लागू करें। पुनः स्नेहन से पहले विलायक-मुक्त क्लीनर के साथ रेल साफ करें। धूली में संदूषण के लिए ग्रीस पोर्ट्स की निगरानी

वातावरण

　　 महत्वपूर्ण सावधानी

　　 गाड़ियों को कभी भी अलग न करें - अपरिवर्तनीय क्षति हो सकती है। रेसवे की रक्षा के लिए रेलों को संभालने पर नरम जबड़े का उपयोग करें। स्थिर क्षति को रोकने के लिए विद्युत ग्राउंडिंग सुनिश्चित करें

ईएसडी-संवेदनशील क्षेत्र

　　1. मानक रैखिक गाइड से MR W 35-B-G2-V2 को क्या अलग करता है?

　　 इस मॉडल में जी 2 मध्यम प्रीलोड है, जो शून्य-प्रीलोड गाइड की तुलना में पार्श्व बलों के तहत विचलन को 30% कम करता है। V2 सील ट्रिपल-लिप ज्यामिति को एकीकृत करता है

0.5 माइक्रॉन तक कणों को अवरुद्ध करना। इसका कठोर स्टील निर्माण 42 kN स्थिर भार का समर्थन करता है - ऊर्ध्वाधर Z-अक्ष अनुप्रयोगों के लिए आदर्श।

　　2. उच्च गति स्वचालन में प्रीलोड वर्ग प्रदर्शन को कैसे प्रभावित करता है?

　　 जी 2 प्रीलोड 2 ग्राम से अधिक त्वरण पर कैरेज घुमावदारी को समाप्त करता है। यह तेजी से दिशा परिवर्तन के दौरान स्थितिगत सटीकता कम कंपन असर को रोकता है

पिक-एंड-प्लेस रोबोट्स में दीर्घायु के लिए महत्वपूर्ण brinelling। हमेशा धक्का बल आवश्यकताओं के लिए प्रीलोड का मेल खाएं।

　　3. क्या मैं मौजूदा एमआर डब्ल्यू 35 रेलों पर सील को वी 2 अपग्रेड के साथ बदल सकता हूं?

　　 हाँ, Schneeberger retrofit V2 सील किट (आदेश # सील-V2-35) प्रदान करता है। संगतता के लिए 2019 के बाद रेल पीढ़ी की आवश्यकता होती है। स्थापना के लिए होंठ के क्षति से बचने के लिए विशेष उपकरणों

उन्नयन के बाद, सील को ठीक से सीट करने के लिए 50 किमी रन-इन चक्रों का संचालन करें।

　　4. कौन से स्नेहन अंतराल दूषित वातावरण में सेवा जीवन को अधिकतम करते हैं?

　　 चिप-भारी सीएनसी मिलों में, प्रत्येक 50 ऑपरेटिंग घंटों में रिलुब्रिकेट करें। MoS2 जैसे ठोस योजकों के साथ उच्च चिपचिपापन ग्रीस (एनएलजीआई 2+) का उपयोग करें। धोने वाले क्षेत्रों के लिए, खाद्य ग्रेड ग

200 घंटे तक अंतराल। प्रारंभिक पहनने का पता लगाने के लिए ध्वनि उत्सर्जन की निगरानी करें।

　　5. मैं बढ़ी हुई रोलिंग प्रतिरोध को कैसे निवार करूं?

　　 सबसे पहले, बोरस्कोप का उपयोग करके मलबे के प्रवेश के लिए सील का निरीक्षण करें। ऑप्टिकल फ्लैट्स के साथ रेल समतलता की जांच करें - 0.03 मिमी / मीटर से अधिक विकृति बाध्यकारी होती है। जांच करें कि कैरिज संरेखण शिम बरकरार हैं।

अंत में, पुराने ग्रीस को शुद्ध करें; प्रतिरोध के मुद्दों के 70% के लिए कठोर स्नेहक खाते।

　　6. क्या एमआर डब्ल्यू 35-बी-जी 2-वी 2 वैक्यूम वातावरण के लिए उपयुक्त है?

　　 हाँ, जब वैक्यूम-संगत ग्रीस (जैसे, Apiezon AB-202) के साथ निर्दिष्ट किया गया है। आउटगैसिंग दरें हैं & amp; एम्पी; लाइट; 1x10 ⁻⁹ Torr·L/sec.Remove पहले perfluorinated विलायक का उपयोग करके फैक्टरी ग्रीस

स्थापना। मानक तेल दूषित कक्षों से बचें।

　　7. कौन सी बढ़ती सतह मोटापन इष्टतम प्रदर्शन सुनिश्चित करती है?

　　 पीस या मिलिंग के माध्यम से Ra≤1.6μm प्राप्त करें। कठोर सतह 5μm / m से अधिक रेल विकृति प्रेरित करती हैं। ग्रेनाइट आधारों के लिए, इपॉक्सी लेवलिंग यौगिकों का उपयोग करें। हमेशा डिबर माउंटिंग

तनाव सांद्रता को रोकने के लिए छेद।

　　8. क्या कई गाड़ियां गैंट्री सिस्टम में एक रेल साझा कर सकती हैं?

　　 हाँ, श्नेबर्गर के एसएमबी -30 नियंत्रक का उपयोग करके CANopen या EtherCAT के माध्यम से गाड़ियों को सिंक्रनाइज़ करें। गाड़ियों के बीच 0.05 मिमी ऊंचाई भिन्नता बनाए रखें। कैलिब्रेशन लेजर की आवश्यकता होती है

10 आर्क-सेकंड के भीतर समानांतरता के लिए इंटरफेरोमीटर।

　　9. उच्च तापमान फाउंड्री में V2 सील कैसे प्रदर्शन करते हैं?

　　 फ्लोरोपोलिमर-बढ़ाए गए होंठ 150 डिग्री सेल्सियस का सामना करते हैं। लगातार & amp; के लिए एम्पी; gt; 100 डिग्री सेल्सियस का उपयोग, उच्च तापमान ग्रीस लागू करें (जैसे, Klüber Staburags NBU 30) । मॉनिटर सील

अखंडता तिमाही-थर्मल साइकिल चलाने नाजुकता को तेज करता है।

　　10. इस प्रणाली के लिए कौन से रखरखाव उपकरण आवश्यक हैं?

　　 समानांतरता जांचों के लिए श्नेबर्गर की संरेखण किट (एएलएन -4) का उपयोग करें। जल्दी से ब्रिनेलिंग का पता लगाने के लिए गतिशील भार परीक्षकों को नियोजित करें। 2% सटीकता के साथ टोक़ कुंजी अतिरिक्त कसने को रोकती है।

कंपन विश्लेषक विफलता से पहले अनुनाद मुद्दों की पहचान करते हैं।
