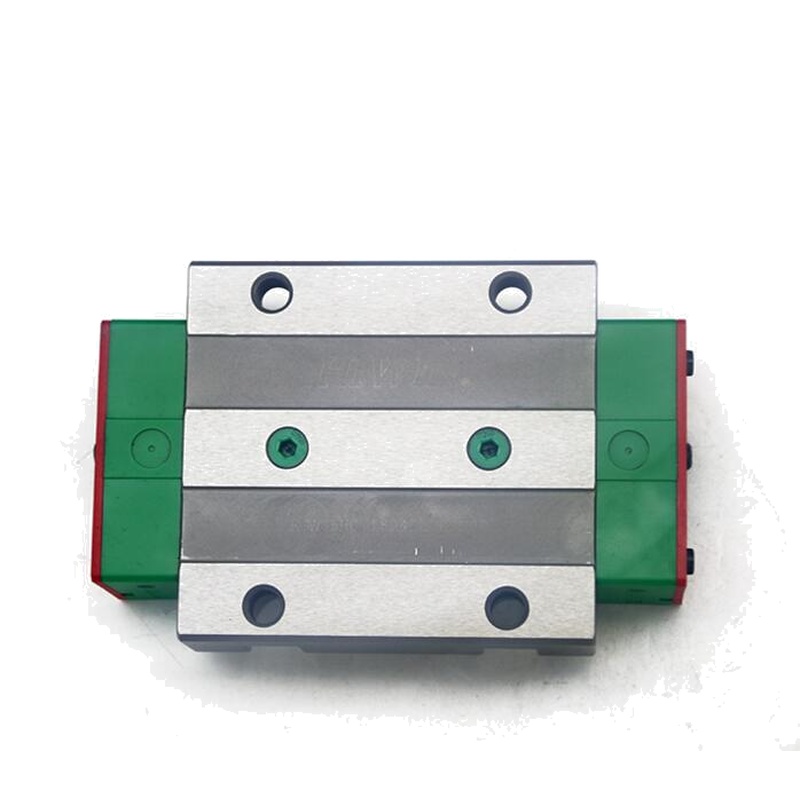

श्नेबर्गर बीएमडब्ल्यू 45-बी-जी 2-वी 2 प्रेसिजन रैखिक गाइडः उच्च भार क्षमता और कठोरता

　　 श्नेबर्गर बीएमडब्ल्यू 45-बी-जी 2-वी 2 सटीक रैखिक गाइड औद्योगिक स्वचालन की मांग के लिए असाधारण कठोरता और भार क्षमता प्रद 45 मिमी रेल चौड़ाई और जी 2 के साथ

प्रीलोड वर्गीकरण, यह उच्च बलों के तहत न्यूनतम विचलन सुनिश्चित करता है। सीएनसी मशीनरी, अर्धचालक विनिर्माण और चिकित्सा उपकरणों के लिए इंजीनियर, यह माइक्रॉन-स्तर प्रदान करता है

सटीकता। इसका संक्षारण प्रतिरोधी डिजाइन और एकीकृत सीलिंग इसे कठोर वातावरण के लिए आदर्श बनाता है।

　　 उत्पाद पैरामीटर

　　 पैरामीटर मान

　　 सीरीज बीएमडब्ल्यू मोनोरेल मार्गदर्शन प्रणाली

　　 रेल चौड़ाई (मिमी) 45

　　 प्रीलोड वर्गीकरण G2 (मध्यम प्रीलोड)

　　 लोड क्षमता (गतिशील) 48 केएन (सी) / 60 केएन (सी 0)

　　 सटीकता ग्रेड पी (उच्च परिशुद्धता)

पुनरावृत्ति (μm) ≤ ± 1

　　 अधिकतम गति (एम / एस) 5

　　 ऑपरेटिंग तापमान -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस

　　 सील प्रकार बहु-परत स्क्रैपर

　　 स्नेहन ग्रीस या तेल

　　 मुख्य विशेषताएं & amp; एम्पी; लाभ

　　 अल्ट्रा-उच्च कठोरता: पेटेंट रेल ज्यामिति भार के तहत विरूपण को कम करती है। भारी पीस और पीस में स्थिति सटीकता बनाए रखता है।

　　 G2 प्रीलोड अनुकूलन: कंपन दमपन के साथ चिकनी गति को संतुलित करता है। उच्च गति मशीनिंग के दौरान चैटर को कम करता है।

　　 IP65 सीलिंग: बहु-परत स्क्रैपर चिप्स और शीतलक को बाहर करते हैं। गंदे सीएनसी वातावरण में सेवा जीवन का विस्तार करता है।

　　 विशिष्ट अनुप्रयोग

　　 सीएनसी मशीनिंग केंद्र (धुरी ड्राइव, गैंट्री)

　　 समन्वय मापने की मशीनें (सीएमएम)

　　 लेजर काटने प्रणाली (रैखिक अक्ष स्थिति)

　　 अर्धचालक वेफर हैंडलर

　　 स्थापना & amp; एम्पी; रखरखाव

　　 0.5μm / m सीधी सहिष्णुता के भीतर रेल संरेखित करें। प्रारंभिक स्नेहन के लिए Schneeberger के SNG-2 ग्रीस का उपयोग करें। 22 एनएम तक टॉर्क माउंटिंग बोल्ट। तिमाही में सील का निरीक्षण करें

उच्च प्रदूषण क्षेत्र। हर 1,000 किमी या 6 महीने में फिर से लुब्रिकेट करें।

　　 महत्वपूर्ण नोट्स

　　 एनोडाइज्ड सतहों पर क्षारीय क्लीनर का उपयोग करने से बचें। स्वचालित स्नेहक पर कण फ़िल्टर सुनिश्चित करें। ग्रीस प्रकारों को कभी मिश्रित न करें। लेजर इंटरफेरोमीटर के साथ रेल समानांतरता की जांच करें

सेटअप के दौरान

　　10 अक्सर पूछे जाने वाले प्रश्न (FAQs)

　　 प्रश्न 1: मानक रैखिक गाइड से बीएमडब्ल्यू 45-बी-जी 2-वी 2 को क्या अलग करता है?

　　 बीएमडब्ल्यू श्रृंखला Schneeberger की असिमेट्रिक रोलर तकनीक का उपयोग करती है। यह डिजाइन गेंद गाइड के तुलना में संपर्क क्षेत्र को 30% बढ़ाता है। यह झुकाव प्रतिरोध के लिए महत्वपूर्ण उच्च क्षण भार रेटिंग प्रदान करता है। जी 2 प्रीलोड अत्यधिक खींचने के बिना इष्टतम कठोरता सुनिश्चित करता है।

　　 प्रश्न 2: आईपी 65 सीलिंग शीतलक-भारी सीएनसी मशीनों में गाइडवे की रक्षा कैसे करता है?

　　 ट्रिपल-लिप स्क्रैपर 99% तरल पदार्थों और स्वार्फ को निकालते हैं। स्टेनलेस स्टील के अंत सील रेल टर्मिन पर प्रवेश को रोकते उच्च दबाव शीतलक जेट के खिलाफ परीक्षण किया गया। सील -30 डिग्री सेल्सियस पर लचीले रहते हैं,

ठंडी शुरुआत में भंगुर विफलता से बचना।

　　 प्रश्न 3: क्या स्नेहन अंतराल बीएमडब्ल्यू 45-बी-जी 2-वी 2 जीवनकाल को अधिकतम करते हैं?

　　 प्रारंभिक स्नेहन मध्यम भार के तहत 500 किमी तक चलता है। हर 1,000 किमी या 6 महीने में SNG-2 ग्रीस फिर से लागू करें। 24/7 अर्धचालक उत्पादन में, मासिक रूप से स्वचालित स्नेहक का उपयोग करें।

प्रदूषण अवरुद्ध के लिए ग्रीस पोर्ट्स की निगरानी करें।

　　 प्रश्न 4: क्या मैं मौजूदा मशीनों पर बीएमडब्ल्यू 45 गाइड्स को पुनर्निर्मित कर सकता हूं?

　　 हाँ, प्रदान की गई बढ़ती सतहें प्रति 100 मिमी 0.01 मिमी समतलता को पूरा करती हैं। बोल्ट पैटर्न संगतता (मानक 60 मिमी अंतराल) की जांच करें। श्नेबर्गर पुनर्निर्माण के लिए सीएडी मॉडल प्रदान करता है

सत्यापन। हमेशा मिलान सेट के रूप में गाड़ी और रेल को बदलें।

　　 प्रश्न 5: जी 2-प्रीलोड गाइड में समय से पहले पहनने का कारण क्या है?

　　 ओवर-टॉर्किंग बढ़ते बोल्ट रेल विकृति को प्रेरित करते हैं। 200μm / m से अधिक गलत संरेखण रोलर स्किडिंग को तेज करता है। दूषित ग्रीस घर्षण पेस्ट बनाता है। हमेशा उपयोग करें

स्थापना के दौरान टॉर्क कुंजी।

　　 प्रश्न 6: क्या बीएमडब्ल्यू 45-बी-जी 2-वी 2 वैक्यूम वातावरण के लिए उपयुक्त है?

　　 हाँ, V2-विनिर्देश सील के साथ। मानक मॉडल आउटगैस & amp; एम्पी; lt;10⁻⁶ mbar·l/s.अर्धचालक वैक्यूम कक्षों में उपयोग करने पर क्लीनरूम पैकेजिंग निर्दिष्ट करें। पेट्रोलियम ग्रीस से बचें; उपयोग करें

परफ्लोरोपॉलीएथर (पीएफपीई) स्नेहक।

　　 प्रश्न 7: मैं स्थापना के बाद संरेखण त्रुटियों का निदान कैसे करूं?

　　 एक बल गेज के साथ गाड़ी रोलिंग प्रतिरोध को मापें। और एम्पी; gt; 15N विचलन गलत संरेखण का संकेत देता है। सीधापन और सत्यापित करने के लिए लेजर ट्रैकर का उपयोग करें; एम्पी; lt; 5μm / m.Audible "चैटर" के दौरान

त्वरण प्रीलोड हानि का सुझाव देता है।

　　 Q8: ऊर्ध्वाधर Z-अक्ष अनुप्रयोगों के लिए गतिशील भार क्षमता क्या है?

　　 ऊर्ध्वाधर माउंटिंग के लिए 20% द्वारा गतिशील भार (सी) डेरेट। 45-बी-जी 2-वी 2 38.4 केएन लंबवत गतिशील बल का समर्थन करता है। हमेशा उपकरण जैसे प्रभाव भार के लिए 1.5 + के सुरक्षा कारकों को शामिल करें

परिवर्तक

　　 Q9: क्या मैं रैखिक मोटर्स के साथ इन गाइड्स का उपयोग कर सकता हूं?

　　 बिल्कुल. जी 2 प्रीलोड कोगिंग हस्तक्षेप को कम से कम करता है। ईएमआई को दूर करने के लिए रेल ग्राउंडिंग सुनिश्चित करें। स्थिति प्रतिक्रिया प्रणालियों को गाइड का लाभ उठाने के लिए ≤1μm संकल्प की आवश्यकता होती है

repeatability है।

　　 Q10: तापमान बीएमडब्ल्यू 45 गाइड सटीकता को कैसे प्रभावित करता है?

　　 थर्मल विस्तार गुणांक 11μm / m · ° C है। 1 मीटर रेल के लिए, 10 डिग्री सेल्सियस शिफ्ट 110μm ड्रिफ्ट का कारण बनता है। नियंत्रण प्रणाली स्केलिंग के माध्यम से मुआवजा। प्रयोगशालाओं में, तापमान को स्थिर करें ± 0.5 डिग्री सेल्सियस के लिए

उप-माइक्रोन सटीकता।
