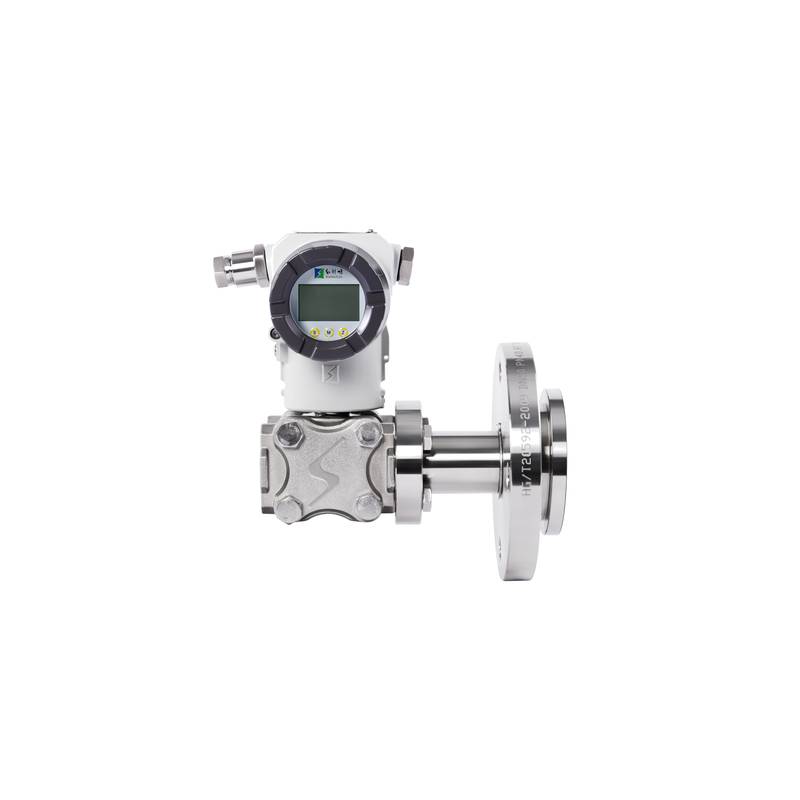

HollySys AT5000 प्रेशर ट्रांसमीटर आंतरिक रूप से सुरक्षित डिज़ाइन

सटीक दबाव माप आधुनिक औद्योगिक प्रक्रिया नियंत्रण के लिए एक महत्वपूर्ण आधार बना हुआ है, ऐसे उपकरणों की मांग करता है जो अत्यधिक परिचालन स्थितियों के तहत दीर्घकालिक स्थिरता और तीव्र प्रतिक्रिया प्रदान करते हैं। HollySys AT5000 प्रेशर ट्रांसमीटर आंतरिक रूप से सुरक्षित डिज़ाइन खतरनाक प्लांट वातावरण में सख्त सुरक्षा अनुपालन बनाए रखते हुए महत्वपूर्ण प्रक्रिया चर के लिए सटीक निगरानी प्रदान करता है।

HollySys AT5000 सीरीज़ स्मार्ट प्रेशर ट्रांसमीटर प्रक्रिया उद्योगों में जटिल माप चुनौतियों का समाधान करने के लिए विकसित एक अगली पीढ़ी के फील्ड उपकरण का प्रतिनिधित्व करता है। प्लांट इंजीनियरों को अक्सर गंभीर परिचालन बाधाओं का सामना करना पड़ता है, जिसमें आक्रामक मीडिया, अत्यधिक थर्मल चक्र, और गंभीर कंपन शामिल हैं जो माप सटीकता से समझौता कर सकते हैं या समय से पहले सेंसर की विफलता का कारण बन सकते हैं। औद्योगिक स्वचालन वास्तुकला के फील्ड इंस्ट्रूमेंटेशन और नियंत्रण परत के भीतर मुख्य रूप से काम करते हुए, यह ट्रांसमीटर वितरित नियंत्रण प्रणालियों में सहज एकीकृत करने के लिए भौतिक दबाव को एक मानकीकृत विद्युत संकेत में परिवर्तित करता है। उन्नत MEMS सिंगल-क्रिस्टल सिलिकॉन सेंसर तकनीक और मालिकाना पैकेजिंग की विशेषता, इकाई भविष्य के रखरखाव रणनीतियों का समर्थन करने के लिए कम-ऊर्जा सर्किट और व्यापक आत्म-निदान क्षमताओं का उपयोग करते हुए उच्च-सटीक प्रक्रिया डेटा प्रदान करती है।

तकनीकी विनिर्देश

दबाव सीमा: (0~1) kPa से (0~40) MPa

डिफरेंशियल प्रेशर रेंज: (0~50) Pa से (0~10) MPa

ऑपरेटिंग तापमान सीमा: -45 °C - 300 °C @ प्रोसेस कनेक्शन

सटीकता वर्ग: 0.05 ग्रेड @ संदर्भ स्थितियाँ

डिफ्राम सामग्री: 316L, Hastelloy C, Tantalum, Monel, Inconel 625, PTFE/PFA कोटिंग, गोल्ड प्लेटिंग

बिजली की आपूर्ति: 24 VDC ± 10% @ टर्मिनल ब्लॉक

आउटपुट सिग्नल: HART प्रोटोकॉल के साथ 4-20 mA @ संचार टर्मिनल

संलग्नक सुरक्षा: IP67 @ स्थापित स्थिति

विस्फोट प्रमाण रेटिंग: Ex ia IIC T6 Ga @ खतरनाक क्षेत्र

प्रतिक्रिया समय: 100 ms @ स्टेप इनपुट परिवर्तन

सिस्टम इंटीग्रेशन और हार्डवेयर सेटअप

उचित यांत्रिक और विद्युत स्थापना विश्वसनीय सिग्नल ट्रांसमिशन सुनिश्चित करती है और पर्यावरणीय शोर या ग्राउंड लूप के कारण होने वाली माप त्रुटियों को रोकती है। कंपन-प्रेरित अस्थिरता को कम करने के लिए रेटेड माउंटिंग ब्रैकेट का उपयोग करके ट्रांसमीटर को एक कठोर 2-इंच पाइप स्टैंड या प्रत्यक्ष प्रक्रिया कनेक्शन पर सुरक्षित रूप से माउंट करें। इलेक्ट्रिकल लूप को कनेक्ट करते समय, पास की वेरिएबल फ़्रीक्वेंसी ड्राइव या हाई-वोल्टेज पावर लाइनों द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप से 4-20 mA और HART संचार संकेतों की रक्षा के लिए ढाल वाले मुड़े हुए जोड़े वाले इंस्ट्रूमेंट केबल्स का उपयोग करें। ग्राउंड लूप धाराओं को रोकने के लिए फील्ड-साइड शील्ड को तैरते हुए छोड़ते हुए नियंत्रण प्रणाली ग्राउंडिंग बार पर केबल शील्ड को समाप्त करें। सुनिश्चित करें कि विस्फोट-प्रूफ बाड़े की अखंडता को बनाए रखने के लिए आवास कवर और नाली प्रविष्टियों को अनुमोदित धागे सीलेंट के साथ कसकर सील किया गया है।

विश्वसनीयता और पर्यावरण स्थायित्व

औद्योगिक प्रक्रिया वातावरण फील्ड उपकरणों को गंभीर थर्मल तनाव, नमी के प्रवेश और संक्षारक पदार्थों के अधीन करते हैं जो हार्डवेयर जीवित रहने की चुनौती देते हैं। ट्रांसमीटर एन्क्लोजर में उच्च-प्रवेश सुरक्षा रेटिंग के साथ एक मजबूत कास्टिंग डिज़ाइन है, जो आंतरिक इलेक्ट्रॉनिक्स डिब्बे के भीतर नमी और धूल के संचय को रोकता है। उन्नत थर्मल क्षतिपूर्ति एल्गोरिदम उप-शून्य स्थितियों से लेकर 300 °C तक के अत्यधिक प्रक्रिया तापमान में सेंसर आउटपुट को गतिशील रूप से समायोजित करते हैं, थर्मल बहाव के बिना स्थिर प्रदर्शन सुनिश्चित करते हैं। गीले हिस्से आक्रामक रासायनिक मीडिया का सामना करने के लिए Hastelloy और Tantalum जैसी विशेष संक्षारण प्रतिरोधी सामग्री का उपयोग करते हैं। अंतर्निहित क्षणिक वोल्टेज दमनकर्ता बिजली के उछال और बिजली के स्पikes के खिलाफ आंतरिक सर्किट की रक्षा करते हैं, निरंतर औद्योगिक संचालन में विफलताओं के बीच एक विस्तारित औसत समय में योगदान करते हैं।

चयन मार्गदर्शन और वैकल्पिक विकल्प

इष्टतम दबाव ट्रांसमीटर का चयन करने के लिए प्रक्रिया दबाव सीमा, मीडिया संगतता और खतरनाक क्षेत्र वर्गीकरण आवश्यकताओं के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है। समय से पहले जंग या पिटिंग को रोकने केلए इंजीनियरों को प्रक्रिया द्रव के रासायनिक गुणों से गीली डायाफ्राम सामग्री का मिलान करना चाहिए। उच्च स्थिर दबाव या अंतर दबाव माप से जुड़े अनुप्रयोगों के लिए, सत्यापित करें कि चयनित सीमा सामान्य ऑपरेटिंग बिंदुओं और संभावित प्रक्रिया अति दबाव स्पikes दोनों को समायोजित करती है। विरासत उपकरणों को बदलने या मौजूदा प्रक्रिया इकाइयों का विस्तार करने पर, तकनीकी टीमें बीजिंग Zhongping Technology (Beijing Zhongping Technology) का समर्थन प्राप्त कर सकती हैं ताकि सटीक क्रॉस-संदर्भ भाग संख्या की पहचान की जा सके, वैकल्पिक गीले सामग्रियों का मूल्यांकन किया जा सके, और प्रोजेक्ट डाउनटाइम को कम करने के लिए स्थानीय सूची से सत्यापित मूल घटकों को सुरक्षित किया जा सके।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. AT5000 श्रृंखला के लिए वर्तमान स्थानीय इन्वेंट्री स्थिति और डिलीवरी लीड टाइम क्या है?

बीजिंग Zhongping Technology (Beijing Zhongping Technology) मानक HollySys AT5000 कॉन्फ़िगरेशन का सक्रिय क्षेत्रीय स्टॉक बनाए रखता है, जिससे विदेशी शिपिंग देरी को खत्म करने के लिए तेजी से उसी दिन प्रेषण और कम लीड समय सक्षम होता है।

2. इन ट्रांसमीटरों पर कौन सी वारंटी कवरेज और RMA रिटर्न प्रक्रियाएं लागू होती हैं?

सभी इकाइयां एक व्यापक 12-महीने की निर्माता वारंटी द्वारा समर्थित हैं, जो बीजिंग Zhongping Technology (Beijing Zhongping Technology) के माध्यम से संभाले गए पूर्व-शिपमेंट गुणवत्ता सत्यापन और सुव्यवस्थित स्थानीय RMA प्रसंस्करण द्वारा पूरक हैं।

3. बिजली की आपूर्ति की आवश्यकताएं और बिजली की खपत की विशेषताएं क्या हैं?

ट्रांसमीटर बहु-ड्रॉप HART नेटवर्क टोपोलॉजी का समर्थन करने के लिए अति-कम बिजली की खपत की विशेषता वाले 12.5 VDC और 30 VDC के बीच एक स्वीकार्य वोल्टेज रेंज के साथ 24 VDC की एक मानक लूप बिजली की आपूर्ति पर संचालित होता है।

4. रिमोट कॉन्फ़िगरेशन के लिए कौन से संचार प्रोटोकॉल और डिजिटल इंटरफेस समर्थित हैं?

डिवाइस ओवरलेड HART डिजिटल संचार प्रोटोकॉल के साथ संयुक्त मानक 4-20 mA एनालॉग आउटपुट का समर्थन करता है, जिससे संगत हैंडहेल्ड कम्युनिकेटर्स या परिसंपत्ति प्रबंधन सॉफ्टवेयर के माध्यम से पूर्ण रिमोट पैरामीटर कॉन्फ़िगरेशन, अंशांकन और नैदानिक निगरानी की अनुमति मिलती है।

5. इकाई के पास कौन सी पर्यावरण संरक्षण रेटिंग और विस्फोट-प्रूफ प्रमाणपत्र हैं?

यह उपकरण IP67 एन्क्लोजर रेटिंग के साथ प्रमाणित है और इसमें विस्फोटक गैस वायुमंडल में सुरक्षित संचालन के लिए Ex ia IIC T6 Ga मानकों के अनुपालन में आंतरिक रूप से सुरक्षित डिज़ाइन है।

6. अंतर और गेज दबाव मॉडल के लिए कौन से यांत्रिक बढ़ते विकल्प उपलब्ध हैं?

ट्रांसमीटर मानक IEC फ्लैंगेस के माध्यम से पारंपरिक 3-वाल्व या 5-वाल्व मैनिफोल्ड माउंटिंग के साथ-साथ स्टेनलेस स्टील इंस्टॉलेशन हार्डवेयर का उपयोग करके सीधे पाइप ब्रैकेट माउंटिंग और दीवार बढ़ते कॉन्फ़िगरेशन का समर्थन करता है।

7. आंतरिक आत्म-निदान प्रणाली नियमित रखरखाव और समस्या निवारण में कैसे सहायता करती है?

एम्बेडेड माइक्रोप्रोसेसर लगातार सेंसर स्वास्थ्य, आपूर्ति वोल्टेज स्थिरता और आंतरिक तापमान सीमा की निगरानी करता है, विफलता होने से पहले असामान्य प्रक्रिया स्थितियों या सेंसर क्षरण के ऑपरेटरों को सचेत करने के लिए विशिष्ट नैदानिक झंडे उत्पन्न करता है।

8. इंजीनियर मौजूदा नियंत्रण प्रणालियों के साथ सॉफ्टवेयर संगतता और पैरामीटर मिलान को कैसे सत्यापित कर सकते हैं?

डिवाइस मानक HART डिवाइस विवरण फ़ाइलों के माध्यम से प्रमुख वितरित नियंत्रण प्रणालियों के साथ मूल रूप से एकीकृत होता है, जो मालिकाना गेटवे हार्डवेयर की आवश्यकता के बिना सुचारू डेटा मैपिंग और कॉन्फ़िगरेशन स्केलिंग की अनुमति देता है।
