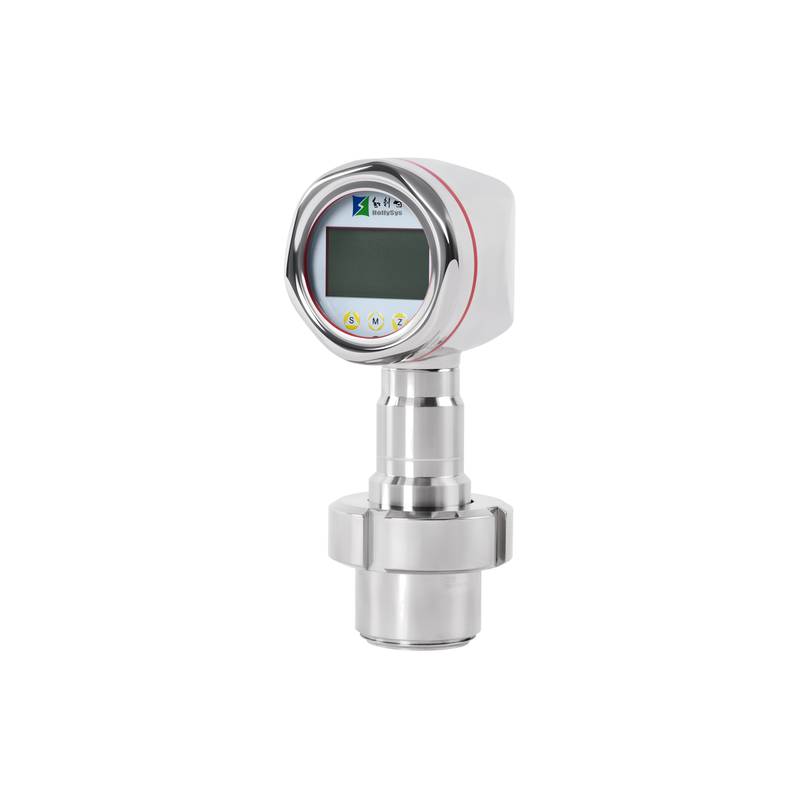

HollySys AT4500S सैनिटरी प्रेशर ट्रांसमीटर टैंक लेवल सेंसर

हॉलीसिज (HollySys) AT4500S सैनिटरी प्रेशर ट्रांसमीटर फार्मास्युटिकल और खाद्य प्रसंस्करण पाइपलाइनों में मीडिया के संचय और सूक्ष्मजीवों की वृद्धि को खत्म करने के लिए फ्लश-माउंटेड 316L डायफ्राम डिज़ाइन का उपयोग करता है। यह सटीक सेंसर कठोर क्लीन-इन-प्लेस और स्टरलाइज़ेशन-इन-प्लेस ऑपरेटिंग चक्रों के तहत विश्वसनीय दबाव और टैंक स्तर माप प्रदान करता है।

आधुनिक aseptic प्रसंस्करण सुविधाओं और बायोफार्मास्युटिकल निर्माण संयंत्रों में, मानक औद्योगिक प्रेशर ट्रांसमीटर अक्सर महत्वपूर्ण इंजीनियरिंग कमजोरियों को पेश करते हैं। पारंपरिक थ्रेडेड कनेक्शन या रिसेस्ड सेंसर पोर्ट मृत क्षेत्र बनाते हैं जहाँ चिपचिपा जैविक मीडिया, किण्वन broth, या डेयरी उत्पाद स्थिर हो सकते हैं। यह फंसा हुआ पदार्थ मानक सफाई नियमित का विरोध करता है, जिससे बैक्टीरिया का प्रसार, क्रॉस-संदूषण और संभावित बैच विफलता होती है। इसके अलावा, उच्च तापमान वाले कॉस्टिक समाधानों से जुड़े आक्रामक क्लीन-इन-प्लेस रूटीन और 120 डिग्री सेल्सियस से अधिक के आवधिक स्टरलाइज़ेशन-इन-प्लेस चक्र मापने वाले उपकरणों को गंभीर थर्मल शॉक के अधीन करते हैं। इस तरह के पर्यावरणीय तनाव आमतौर पर मानक इलेक्ट्रॉनिक इंस्ट्रूमेंटेशन में शून्य-बिंदु बहाव, झिल्ली थकान और सिग्नल क्षरण को प्रेरित करते हैं, जिससे प्रक्रिया सुरक्षा और नियामक अनुपालन से समझौता होता है।

हॉलीसिज (HollySys) AT4500S सैनिटरी प्रेशर ट्रांसमीटर एक समर्पित स्वच्छ यांत्रिक वास्तुकला के माध्यम से इन लगातार रोकथाम चुनौतियों का सीधे समाधान करता है। यह उपकरण पूरी तरह से वेल्डेड 316L स्टेनलेस स्टील बाहरी संरचना को एक अनुकूलित फ्लश डायफ्राम प्रक्रिया कनेक्शन के साथ जोड़ता है, जिसे 0.4 माइक्रोमीटर से कम या उसके बराबर की सतह खत्म खुरदरापन के लिए पॉलिश किया जाता है। आंतरिक दरारों औरPocket क्षेत्रों को समाप्त करके, प्रक्रिया द्रव आइसोलेटिंग झिल्ली पर सुचारू रूप से बहता है, जिससे ड्रेनेज के दौरान पूर्ण उत्पाद रिलीज और तेजी से rinsing सुनिश्चित होती है। आंतरिक दबाव कक्ष FDA-अनुपालक सैनिटरी भरने वाले तरल पदार्थों का उपयोग करता है जो व्यापक तापमान उतार-चढ़ाव का सामना करते हुए प्रक्रिया के दबाव को पीजोरेसिस्टिव सिलिकॉन सेंसर तत्व तक सुरक्षित रूप से पहुंचाते हैं। एक मजबूत डिजिटल तापमान मुआवजा एल्गोरिथ्म ऑनबोर्ड प्रोसेसिंग सर्किट में एकीकृत है, जो लगातार थर्मल विस्तार गुणांक को बेअसर करता है और तेजी से थर्मल साइक्लिंग के दौरान स्थिर आउटपुट प्रदर्शन बनाए रखता है।

तकनीकी विनिर्देश

उत्पाद श्रृंखला: AT4500S सैनिटरी प्रेशर ट्रांसमीटर

माप सीमा: 0 ~ 10 kPa से 0 ~ 10 MPa

आउटपुट सिग्नल: HART, Modbus-RTU / RS485 के साथ 4-20 mA

संदर्भ सटीकता: स्पैन का ± 0.2%, वैकल्पिक स्पैन की ऊपरी सीमा का ± 0.1%

आइसोलेटिंग डायफ्राम सामग्री: 316L स्टेनलेस स्टील, Hastelloy C वैकल्पिक

सतह फिनिश: Ra ≤ 0.4 µm

प्रक्रिया कनेक्शन: सैनिटरी क्लैंप, अंतरराष्ट्रीय मानकों के अनुरूप फ्लेज प्रकार

भरने वाला द्रव: FDA-अनुपालक सैनिटरी ग्रेड

ऑपरेटिंग तापमान सीमा: - 20°C - 85°C (माध्यम पर निर्भर)

संलग्नक सुरक्षा रेटिंग: IP67

सिस्टम एकीकरण और हार्डवेयर सेटअप

AT4500S की सफल भौतिक स्थापना और विद्युत एकीकरण के लिए विद्युत रूप से शोरगुल वाले औद्योगिक वातावरण में वायरिंग टोपोलॉजी और ग्राउंडिंग प्रोटोकॉल पर सावधानीपूर्वक ध्यान देने की आवश्यकता होती है। ट्रांसमीटर में नमी और वाशडाउन जेट के खिलाफ IP67 सुरक्षा रेटिंग बनाए रखने के लिए डिज़ाइन किए गए मानक केबल प्रविष्टियों से लैस एक मजबूत औद्योगिक आवास है। तकनीशियनों को नजदीकी चर आवृत्ति ड्राइव या उच्च-शक्ति ताप तत्वों से विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए 4-20 mA एनालॉग लूप और डिजिटल संचार लाइनों के लिए परिरक्षित मुड़े हुए-जोड़े उपकरण केबल का उपयोग करना चाहिए। केबल शील्ड को एक ही बिंदु पर ग्राउंड किया जाना चाहिए - आमतौर पर नियंत्रण कैबिनेट की तरफ - जमीन के छोर को रोकने के लिए जो निम्न-स्तर के प्रक्रिया संकेतों को विकृत कर सकते हैं। RS485 पर HART या Modbus-RTU के माध्यम से स्थानीय संचार स्थापित करते समय, वितरित नियंत्रण प्रणाली या प्रोग्रामेबल लॉजिक नियंत्रक को लंबी दूरी के संचरण के दौरान डेटा अखंडता सुनिश्चित करने के लिए लूप प्रतिरोध को निर्दिष्ट परिचालन सीमा के भीतर रहना चाहिए।

विश्वसनीयता और पर्यावरणीय स्थायित्व

कठोर खाद्य और फार्मास्युटिकल वातावरण में दीर्घकालिक परिचालन स्थिरता के लिए बेहतर यांत्रिक स्थायित्व और प्रभावी थर्मल प्रबंधन की आवश्यकता होती है। AT4500S को भारी-भरकम ऑल-स्टेनलेस-स्टील बाहरी संलग्नक के साथ इंजीनियर किया गया है जो दैनिक संयंत्र स्वच्छता में आम तौर पर उपयोग किए जाने वाले आक्रामक बाहरी सफाई एजेंटों, अम्लीय वाशडाउन और उच्च दबाव वाले पानी के जेट का सामना करता है। तेजी से परिवेश के तापमान के झूले के दौरान नमी के प्रवेश और संक्षेपण संचय को रोकने के लिए सेंसर तत्व को हर्मेटिक रूप से सील कर दिया जाता है। इसकी उन्नत यांत्रिक अलगाव आंतरिक पीजोरेसिस्टिव कोर को दबाव के स्पikes, पानी के हथौड़े और तेजी से काम करने वाले नियंत्रण वाल्व या सकारात्मक विस्थापन पंपों द्वारा उत्पन्न हाइड्रोलिक झटके से बचाता है। ये संरचनात्मक विशेषताएं विफलता के बीच एक उच्च औसत समय देती हैं, अनियोजित रखरखाव हस्तक्षेप को कम करती हैं और मांग वाले किण्वन और ब्रूइंग लाइनों में निरंतर उत्पादन शेड्यूल को बनाए रखती हैं।

चयन मार्गदर्शन और वैकल्पिक विकल्प

उपयुक्त प्रेशर ट्रांसमीटर कॉन्फ़िगरेशन चुनने में विशिष्ट प्रक्रिया मापदंडों का मूल्यांकन करना शामिल है, जिसमें अधिकतम कार्य दबाव, ऑपरेटिंग तापमान चरम सीमाएं और गीली सामग्री की रासायनिक अनुकूलनशीलता शामिल है। इंजीनियरों को इष्ट कम-दबाव बायोरिएक्टर हेडस्पेस मॉनिटरिंग के लिए 10 kPa से लेकर उच्च-दबाव होमोजिनाइजेशन लाइनों के लिए 10 MPa तक - सही रेंज स्पैन का चयन करना चाहिए - ताकि इष्टतम माप रिज़ॉल्यूशन और सटीकता बनाए रखी जा सके। मानक जलीय अनुप्रयोगों के लिए, 316L स्टेनलेस स्टील डायफ्राम पर्याप्त संक्षारण प्रतिरोध प्रदान करते हैं, जबकि अत्यधिक संक्षारक रासायनिक सफाई एजेंटों या आक्रामक मीडिया को Hastelloy C आइसोलेटिंग झिल्ली की आवश्यकता हो सकती है। बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) इंजीनियरिंग टीमों को स्थानीय इन्वेंट्री से उपयुक्त डिवाइस कॉन्फ़िगरेशन के साथ सटीक प्रक्रिया विनिर्देशों का मिलान करने में मदद करने के लिए विशेषज्ञ तकनीकी सहायता और व्यापक क्रॉस-संदर्भ चयन सेवाएँ प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. इस ट्रांसमीटर के लिए मानक डिलीवरी लीड समय और वारंटी नीति क्या है?

बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) के माध्यम से संसाधित किए गए ऑर्डर आमतौर पर मानक वाणिज्यिक समय सीमा के भीतर स्थानीय स्टॉक से भेजे जाते हैं, और इकाई को सामग्री और कारीगरी दोषों को कवर करने वाली एक व्यापक 12 महीने की निर्माता वारंटी का समर्थन प्राप्त है.

2. क्या बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) पूर्व-शिपमेंट अंशांकन रिपोर्ट प्रदान करता है?

हाँ, प्रेषण से पहले प्रत्येक इकाई कड़े गुणवत्ता सत्यापन से गुजरती है, और अनुरोध पर ट्रैसेबल अंशांकन दस्तावेज़ीकरण की आपूर्ति की जा सकती है।

3. क्या AT4500S निरंतर क्लीन-इन-प्लेस और स्टरलाइज़ेशन-इन-प्लेस प्रक्रियाओं का सामना कर सकता है?

हाँ, गीले घटकों को संरचनात्मक गिरावट के बिना उच्च तापमान वाले क्षारीय सफाई समाधानों और मानक औद्योगिक सैनिटरी阈值 तक भाप नसबंदी चक्रों का सामना करने के लिए डिज़ाइन किया गया है।

4. Ra के सतह खत्म रेटिंग का उद्देश्य 0.4 माइक्रोमीटर से कम या उसके बराबर क्या है?

अति-चिकनी पॉलिश सतह सूक्ष्म अपूर्णताओं को कम करती है जहाँ बैक्टीरिया या कार्बनिक अवशेष पालन कर सकते हैं, प्रभावी सफाई सुनिश्चित करते हैं और जैविक संदूषण को रोकते हैं।

5. HART संचार प्रोटोकॉल फील्ड कैलिब्रेशन को कैसे लाभ पहुंचाता है?

HART प्रोटोकॉल नियंत्रण कक्ष से सीधे या डिवाइस के लिए भौतिक पहुंच की आवश्यकता के बिना हैंडहेल्ड कम्युनिकेटर के माध्यम से ट्रांसमीटर की रिमोट डिजिटल पूछताछ, कॉन्फ़िगरेशन, डैम्पिंग एडजस्टमेंट और डायग्नोस्टिक मॉनिटरिंग सक्षम बनाता है।

6. क्या हैंडहेल्ड कम्युनिकेटर के बिना स्थानीय रूप से शून्य और स्पैन सेटिंग्स को समायोजित करना संभव है?

हाँ, डिवाइस चयनित स्थानीय डिस्प्ले और आवास कॉन्फ़िगरेशन विकल्प के आधार पर बाहरी शून्य और स्पैन समायोजन तंत्र का समर्थन करता है।

7. AT4500S के मानक संचालन के लिए किस बिजली आपूर्ति वोल्टेज की आवश्यकता है?

ट्रांसमीटर एक मानक लूप-संचालित डीसी वोल्टेज रेंज पर काम करता है जो विशिष्ट आउटपुट कॉन्फ़िगरेशन और लोड प्रतिरोध के आधार पर आम तौर पर 12 VDC और 30 VDC के बीच होता है।

8. क्या गैर-मानक पाइप व्यास के लिए वैकल्पिक प्रक्रिया कनेक्शन उपलब्ध हैं?

यह श्रृंखला विविध पाइपिंग बुनियादी ढांचा आवश्यकताओं से मेल खाने के लिए ट्राई-क्लैंप, थ्रेड और फ्लैंज कॉन्फ़िगरेशन सहित अंतरराष्ट्रीय मानक सैनिटरी कनेक्शन की एक wide variety प्रदान करती है।

9. अत्यधिक संक्षारक सफाई रसायनों के लिए किस आइसोलेटिंग डायफ्राम सामग्री को चुना जाना चाहिए?

आक्रामक ऑक्सीकरण एजेंटों या गंभीर रासायनिक हमले के संपर्क में आने वाली प्रक्रियाओं के लिए, मानक 316L स्टेनलेस स्टील के विकल्प के रूप में Hastelloy C आइसोलेटिंग डायफ्राम की सिफारिश की जाती है।

10. एकीकृत तापमान मुआवजा एल्गोरिथ्म माप सटीकता में कैसे सुधार करता है?

ऑनबोर्ड प्रोसेसर उतार-चढ़ाव वाले प्रक्रिया तापमान के कारण होने वाले थर्मल विस्तार प्रभावों का मुकाबला करने के लिए वास्तविक समय में आउटपुट सिग्नल को गतिशील रूप से सही करता है, जिससे स्थिर दबाव रीडिंग सुनिश्चित होती है।
