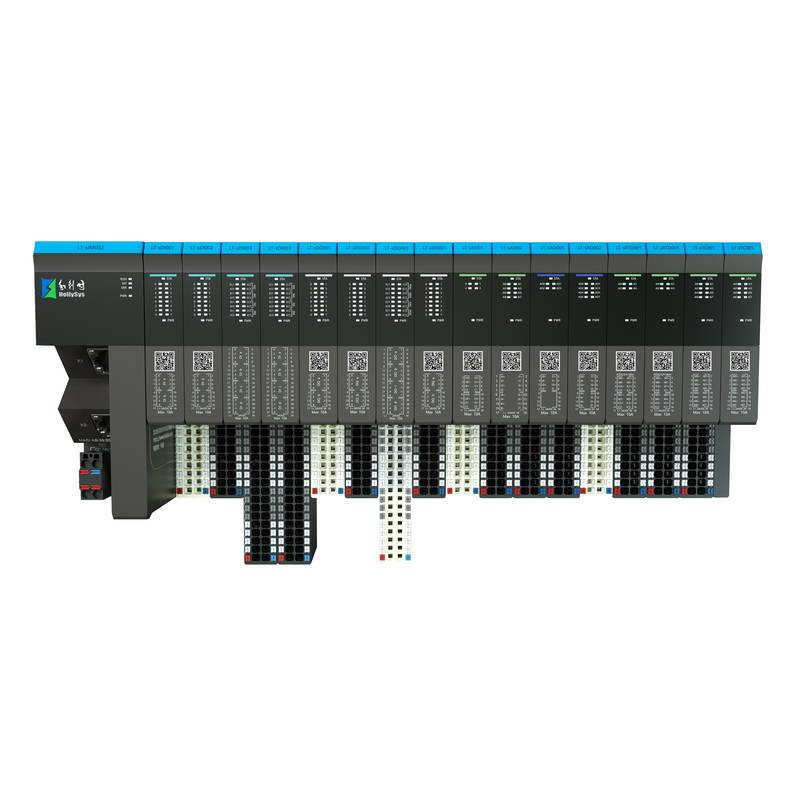

होलीसिस (HollySys) LTs वितरित आईओ औद्योगिक स्वचालन नियंत्रण प्रणालियाँ

HollySys LT-s वितरित IO प्रणाली औद्योगिक स्वचालन नियंत्रण प्रणालियों के लिए अति-तेज वास्तविक समय संकेत अधिग्रहण प्रदान करती है, जिसमें मॉड्यूलर हॉट-स्वैपिंग और बहु-बस प्रोटोकॉल संगतता की विशेषता है। स्मार्ट विनिर्माण लाइनों में तैनात, यह मजबूत रिमोट नोड समाधान औद्योगिक डेटा संचरण दक्षता को बढ़ाता है और रखरखाव डाउनटाइम को कम करता है।

आधुनिक औद्योगिक स्वचालन नियंत्रण प्रणालियों को जटिल मशीनरी में नियंत्रण बाधाओं को खत्म करने के लिए उच्च-घनत्व संकेत अधिग्रहण और नियतात्मक नेटवर्क प्रदर्शन की आवश्यकता होती है। HollySys LT-s वितरित IO श्रृंखला एक अति-कॉम्पैक्ट स्लाइस वास्तुकला के माध्यम से इन चुनौतियों का समाधान करती है जो PROFINET, EtherCAT और Modbus TCP सहित मुख्यधारा के औद्योगिक प्रोटोकॉल का समर्थन करते हुए मूल्यवान नियंत्रण कैबिनेट पदचिह्न को बचाती है। PUSH-IN कनेक्शन तकनीक के माध्यम से स्थायी आधार टर्मिनलों से कार्यात्मक इलेक्ट्रॉनिक मॉड्यूल को अलग करके, प्रणाली क्षेत्र के केबल बिछाने को परेशान किए बिना टूल-फ्री वायरिंग और तेजी से हॉट-स्वैपिंग सक्षम करती है। माइक्रोसेकंड-स्तरीय बैकप्लेन प्रतिक्रिया और चैनल-स्तरीय नैदानिक क्षमताएं उच्च गति डेटा अखंडता सुनिश्चित करती हैं, इस श्रृंखला को स्मार्ट कारखानों के लिए एक विश्वसनीय संवेदी परिधीय के रूप में स्थापित करती हैं।

तकनीकी विनिर्देश

IM मॉड्यूल PROFINET चिप: 2xRJ45, अधिकतम इनपुट 1440 बाइट्स, अधिकतम आउटपुट 1440 बाइट्स @ 24 VDC

IM मॉड्यूल EtherNet/IP चिप: 2xRJ45, अधिकतम इनपुट 500 बाइट्स, अधिकतम आउटपुट 500 बाइट्स @ 24 VDC

CM मॉड्यूल RS232/485/422: अधिकतम बॉड दर 500 kbps, Modbus RTU/ASCII @ 500 kbps का समर्थन करता है

CM मॉड्यूल PROFINET स्लेव: इनपुट और आउटपुट बाइट्स <= 256 BYTE @ PROFINET नेटवर्क

DI मॉड्यूल 16-चैनल PNP: DI 16x24 VDC, उच्च स्तर इनपुट, 4-चैनल 200 Hz गिनती @ 24 VDC

DI मॉड्यूल 32-चैनल PNP: DI 32x24 VDC, उच्च स्तर इनपुट @ 24 VDC

DO मॉड्यूल 16-चैनल सोर्स: DO 16x24 VDC / 0.5 A, सोर्स आउटपुट @ 24 VDC

AI मॉड्यूल 4-चैनल यूनिवर्सल: AI 04xUI, 24-bit ADC, अंतर मापन, सटीकता <= ±0.1% FS @ 24 VDC

AI मॉड्यूल 8-चैनल RTD: AI 04xRTD, 24-bit ADC, PT100/PT1000 सेंसर, 2/3/4-वायर @ 24 VDC

AO मॉड्यूल 4-चैनल करंट: AO 04xI, 16-bit, 0-20 mA / 4-20 mA, लोड प्रतिबाधा <= 580 Ω @ 24 VDC

हाई-स्पीड काउंटर मॉड्यूल: 2-चैनल वृद्धिशील एनकोडर, अधिकतम इनपुट आवृत्ति 500 kHz @ 24 VDC

SSI पूर्ण एनकोडर मॉड्यूल: 2-चैनल SSI इनपुट, अधिकतम इनपुट आवृत्ति 2 MHz @ 24 VDC

बेस टर्मिनल यूनिट BU001: सफेद, मानक मॉड्यूल के लिए पावर फीडिंग बेस यूनिट @ 24 VDC

बेस टर्मिनल यूनिट BU002: धूसर, सिग्नल मॉड्यूल के लिए मानक बेस यूनिट @ 24 VDC

प्रणाली एकीकरण और हार्डवेयर सेटअप

औद्योगिक स्वचालन नियंत्रण प्रणालियों के भीतर वितरित IO नोड्स को तैनात करने के लिए भौतिक टोपोलॉजी, ग्राउंडिंग रणनीतियों और टर्मिनल सुरक्षा पर कठोर ध्यान देने की आवश्यकता होती है। इंजीनियरों को निरंतर बैकप्लेन पावर वितरण बनाए रखने के लिए पावर-फीडिंग बेस (जैसे LT-sBU001 या LT-sBU201) और मानक सिग्नल बेस के बीच उचित इंटरलॉकिंग सुनिश्चित करते हुए मानक DIN रेल पर क्रमिक रूप से LT-s बेस यूनिट्स को माउंट करना चाहिए। उच्च-आवृत्ति विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए EMC क्लैंप टर्मिनलों का उपयोग करके कैबिनेट प्रवेश द्वार पर सुरक्षित रूप से केबल शील्ड के साथ, सभी संचार लिंक के लिए परिरक्षित मुड़े हुए-जोड़े के केबल का उपयोग किया जाना चाहिए। क्षेत्र सेंसर और एक्चुएटर विशेष पेचकश की आवश्यकता के बिना PUSH-IN स्प्रिंग टर्मिनलों से सीधे जुड़ते हैं, जो गैस-टाइट, कंपन-प्रतिरोधी विद्युत संपर्क प्रदान करते हुए स्थापना श्रम को काफी कम करते हैं। बेस टर्मिनलों पर मैकेनिकल कोडिंग स्लॉट हॉट-स्वैप प्रतिस्थापन प्रक्रियाओं के दौरान गलत मॉड्यूल प्रविष्टि को रोकते हैं, फील्ड सर्किट को क्रॉस-वायरिंग क्षति से बचाते हैं।

विश्वसनीयता और पर्यावरणीय स्थायित्व

कठोर औद्योगिक वातावरण को निरंतर संचालन की गारंटी के लिए उच्च थर्मल स्थिरता, मजबूत विद्युत अलगाव और भरोसेमंद यांत्रिक डिजाइन की आवश्यकता होती है। LT-s मॉड्यूल उन्नत ऑप्टोकूपलर का उपयोग करके चैनल-से-चैनल और चैनल-से-बस अलगाव की सुविधा देते हैं, जो बाहरी उच्च-वोल्टेज क्षणिक और ग्राउंड लूप से आंतरिक प्रोसेसर तर्क की रक्षा करते हैं। कॉम्पैक्ट पॉलीमर हाउसिंग उत्कृष्ट लौ मंदता और यांत्रिक झटके और कंपन के प्रतिरोध प्रदान करती है जो आमतौर पर स्टैंपिंग प्रेस और रोबोटिक हथियारों पर पाए जाते हैं। संचालन तापमान सीमाएं मानक औद्योगिक विनिर्देशों का पालन करती हैं, जबकि आंतरिक मुद्रित सर्किट बोर्डों पर अनुरूप कोटिंग आर्द्रता और संक्षारक हवाई कणों से बचाती है। फ्रंट पैनल पर एलईडी संकेतक पावर, नेटवर्क संचार लिंक गतिविधि और व्यक्तिगत चैनल त्रुटियों के लिए वास्तविक समय नैदानिक स्थिति प्रदान करते हैं, जिससे रखरखाव कर्मियों को मल्टी-मीटर परीक्षण के बिना वायरिंग दोषों या सेंसर विफलताओं को जल्दी से अलग करने में सक्षम बनाते हैं।

चयन मार्गदर्शन और वैकल्पिक विकल्प

एक इष्टतम वितरित IO स्टेशन को कॉन्फ़िगर करने में संयंत्र तल पर सिग्नल प्रकार, चैनल गणना और मास्टर नियंत्रक संगतता का मूल्यांकन करना शामिल है। तकनीशियनों को मुख्य पीएलसी नियंत्रक वास्तुकला के साथ इंटरफेस मॉड्यूल (IM) प्रोटोकॉल प्रकार—जैसे PROFINET (LT-sIM002) या EtherNET/IP (LT-sIM005)—का मिलान करना चाहिए, यह सुनिश्चित करना चाहिए कि कुल इनपुट और आउटपुट बाइट आवंटन बस विनिर्देशों के भीतर रहें। उच्च-घनत्व असतत अनुप्रयोगों के लिए, विशेष आधार इकाइयों (LT-sBU201, LT-sBU202) के साथ 32-चैनल डिजिटल मॉड्यूल (LT-sDI003, LT-sDO003) को तैनात करना कैबिनेट स्थान दक्षता को अधिकतम करता है। लिगेसी आर्किटेक्चर का विस्तार करते समय या तत्काल रखरखाव के लिए सटीक भाग संख्या प्राप्त करते समय, बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) क्रॉस-संदर्भ चयन और तेजी से घटक प्रतिस्थापन की सुविधा के लिए व्यापक इंजीनियरिंग सहायता और स्थानीय इन्वेंट्री पहुंच प्रदान करती है।

विशिष्ट अनुप्रयोग परिदृश्य और औद्योगिक मूल्य

वित्रीकृत IO प्लेटफार्मों की मॉड्यूलर वास्तुकला 3C इलेक्ट्रॉनिक्स विधानसभा, स्वचालित रसद, लिथियम बैटरी उत्पादन लाइनों और पैकेजिंग मशीनरी सहित विभिन्न विनिर्माण क्षेत्रों में मापने योग्य दक्षता लाभ प्रदान करती है। मशीन एक्चुएटर के करीब सिग्नल संग्रह नोड्स को स्थानांतरित करके, सिस्टम निर्माता नाटकीय रूप से क्षेत्र के केबल रन को छोटा करते हैं, तांबे के तार के उपयोग को कम करते हैं, और लंबी दूरी पर सिग्नल क्षीणन को कम करते हैं। माइक्रोसेकंड प्रतिक्रिया गति और मजबूत नैदानिक प्रतिक्रिया का संयोजन उच्च गति छँटाई और गति समन्वय कार्यों के दौरान सटीक सिंक्रनाइज़ेशन सुनिश्चित करता है। अंततः, यह मॉड्यूलर रणनीति पैनल निर्माण के घंटों को कम करती है, नियमित रखरखाव समस्या निवारण को सरल बनाती है, और औद्योगिक स्वचालन नियंत्रण प्रणालियों को तैनात करने वाले मूल उपकरण निर्माताओं के लिए स्वामित्व की कुल लागत को कम करती है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. LT-s मॉड्यूल के लिए मानक वितरण लीड समय और स्टॉक उपलब्धता क्या है?

त्वरित प्रेषण का समर्थन करने और उपकरण डाउनटाइम को कम करने के लिए इंटरफेस मॉड्यूल, डिजिटल/एनालॉग I/O कार्ड और बेस यूनिट की मानक व्यावसायिक मात्रा क्षेत्रीय इन्वेंट्री में बनाए रखी जाती है।

2. इन औद्योगिक स्वचालन नियंत्रण प्रणालियों के घटकों के लिए कौन सी वारंटी कवरेज प्रदान की जाती है?

सभी वितरित IO हार्डवेयर घटक सामान्य परिचालन स्थितियों के तहत सामग्री दोषों और विनिर्माण विसंगतियों को कवर करने वाली एक व्यापक 12-महीने की कारखाने की वारंटी द्वारा समर्थित हैं।

3. कौन सा मास्टर पीएलसी प्लेटफॉर्म LT-s इंटरफेस मॉड्यूल के साथ पूरी तरह से संगत है?

इंटरफेस मॉड्यूल PROFINET, EtherCAT और Modbus TCP सहित मुख्यधारा के औद्योगिक संचार प्रोटोकॉल का समर्थन करते हैं, जिससे LX श्रृंखला, LK श्रृंखला और तृतीय-पक्ष प्रोग्रामेबल लॉजिक नियंत्रकों के साथ सहज एकीकरण की अनुमति मिलती है।

4. नियमित रखरखाव के दौरान हॉट-स्वैप कार्यक्षमता कैसे संचालित होती है?

नवीन आधार इकाई डिजाइन इलेक्ट्रॉनिक मॉड्यूल सर्किट बोर्ड से फील्ड वायरिंग टर्मिनलों को अलग करती है, जिससे तकनीशियनों को बाहरी सेंसर या एक्चुएटर केबल को डिस्कनेक्ट किए बिना बिजली के तहत दोषपूर्ण मॉड्यूल को बदलने की अनुमति मिलती है।

5. एकल संचार इंटरफेस नोड के लिए अधिकतम बैकप्लेन विस्तार सीमा क्या है?

एकल संचार इंटरफेस मॉड्यूल कुल बिजली खपत सीमा और अधिकतम प्रक्रिया डेटा बाइट लंबाई बाधाओं द्वारा शासित विस्तार I/O मॉड्यूल के एक निर्दिष्ट क्लस्टर का प्रबंधन कर सकता है।

6. क्या व्यक्तिगत I/O मॉड्यूल की खरीद के साथ टर्मिनल ब्लॉक शामिल हैं?

विभिन्न पावर फीडिंग और सिग्नल घनत्व आवश्यकताओं को समायोजित करने के लिए बेस टर्मिनल इकाइयां (जैसे LT-sBU001, LT-sBU002, या विशेष रिले बेस) अलग से मंगाई जाती हैं।

7. एनालॉग इनपुट मॉड्यूल पर किस स्तर की नैदानिक प्रतिक्रिया उपलब्ध है?

एनालॉग मॉड्यूल उच्च-शुद्धता डेटा अधिग्रहण सुनिश्चित करने के लिए फ़िल्टरिंग, ओपन-सर्किट पहचान और रेंज स्केलिंग के लिए चैनल-स्तरीय कॉन्फ़िगरेशन के साथ 24-bit ADC रिज़ॉल्यूशन की सुविधा देते हैं।

8. डिजिटल मॉड्यूल पर हाई-स्पीड पल्स इनपुट को कैसे संभाला जाता है?

चयनित डिजिटल इनपुट वेरिएंट 200 Hz गिनती के अधिकतम 4 चैनलों का समर्थन करते हैं, जबकि समर्पित काउंटर मॉड्यूल (LT-sCNT001, LT-sCNT002) सटीक स्थिति कार्यों के लिए 500 kHz तक एनकोडर इनपुट को संभालते हैं।

9. क्या डिजिटल आउटपुट को शॉर्ट सर्किट के खिलाफ बाहरी फ्यूज सुरक्षा की आवश्यकता होती है?

जबकि मॉड्यूल में आंतरिक सुरक्षात्मक सर्किट शामिल हैं, गंभीर ओवरकरंट स्थितियों के खिलाफ फील्ड उपकरणों और वायरिंग की रक्षा के लिए बिजली वितरण लाइनों पर बाहरी फ्यूजिंग की सिफारिश की जाती है।

10. IO मापदंडों को कॉन्फ़िगर और मैप करने के लिए किन सॉफ़्टवेयर टूल की आवश्यकता होती है?

मानक डिवाइस विवरण फ़ाइलें (विशिष्ट बस प्रोटोकॉल से संबंधित GSD या XML फ़ाइलें) नेटवर्क कॉन्फ़िगरेशन के लिए प्राथमिक स्वचालन नियंत्रक के इंजीनियरिंग सॉफ़्टवेयर वातावरण में आयात की जाती हैं।
