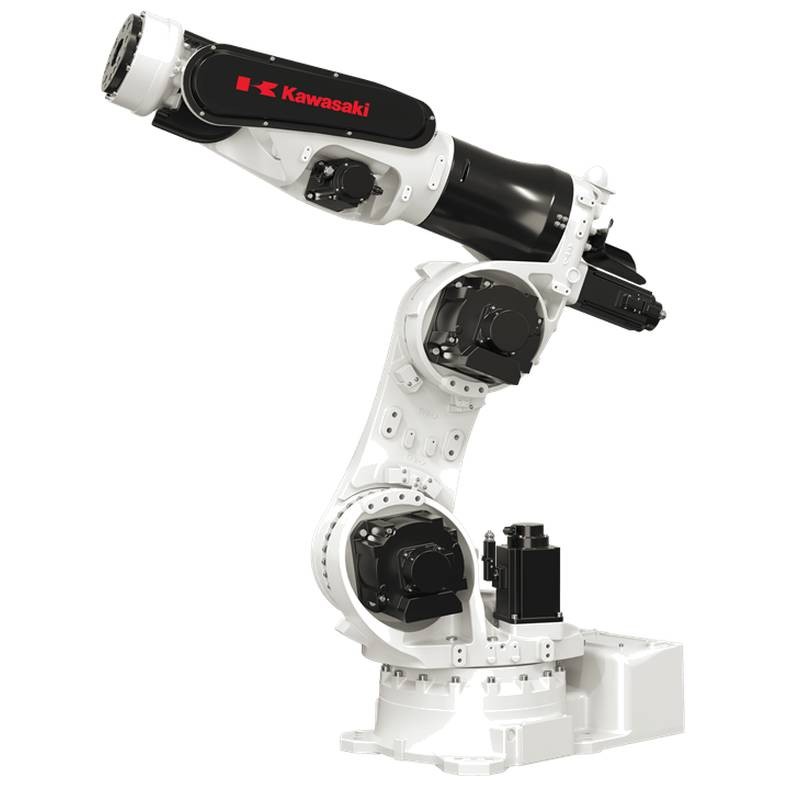

Kawasaki ZX300S 6-अक्षीय औद्योगिक रोबोट स्पॉट वेल्डिंग के लिए

Kawasaki ZX300S एक 6-एक्सिस आर्टिकुलेटेड हेवी-ड्यूटी औद्योगिक रोबोट है जिसे ऑटोमोटिव बॉडी-इन-व्हाइट और सामान्य निर्माण लाइनों में रोबोटिक स्पॉट वेल्डिंग और उच्च-पेलोड सामग्री हैंडलिंग के लिए इंजीनियर किया गया है। 300 किलोग्राम अधिकतम पेलोड, 2,501 मिमी क्षैतिज पहुंच (horizontal reach), और ±0.3 मिमी (ISO 9283) की स्थितिगत पुनरावृत्ति (positional repeatability) के साथ, ZX300S रेलकार साइड सिल्स, भारी ट्रक कैब, और फोर्जिंग प्रेस टेंडरिंग जैसी बड़ी असेंबली की स्वचालित स्पॉट वेल्डिंग के लिए आवश्यक संरचनात्मक कठोरता और साइकिल-टाइम स्थिरता प्रदान करता है। यह इकाई नई मूल पैकेजिंग (फैक्ट्री सीलबंद) स्थिति में आपूर्ति की जाती है, जो E02 कंट्रोलर एकीकरण और फर्श-माउंट स्थापना के लिए तैयार है।

अवलोकन और प्राथमिक तकनीकी विनिर्देश

ब्रांड और सीरीज: Kawasaki Z सीरीज - बड़े पेलोड वाले रोबोट

मॉडल पार्ट नंबर (MPN): ZX300S

कोर श्रेणी: 6-एक्सिस आर्टिकुलेटेड हेवी-ड्यूटी औद्योगिक रोबोट

उत्पाद की स्थिति: नई मूल पैकेजिंग (फैक्ट्री सीलबंद)

स्वतंत्रता की डिग्री: 6 एक्सिस

अधिकतम पेलोड: 300 kg

अधिकतम क्षैतिज पहुंच: 2,501 mm

अधिकतम ऊर्ध्वाधर पहुंच: 3,115 mm

स्थितिगत पुनरावृत्ति: ±0.3 mm (ISO 9283 के अनुरूप)

अधिकतम रैखिक गति: 2,500 mm/s

गति सीमा: आर्म रोटेशन (JT1) ±180°; आर्म आउट-इन (JT2) +75°/−60°; आर्म अप-डाउन (JT3) +250°/−120°; रिस्ट स्विवेल (JT4) ±360°; रिस्ट बेंड (JT5) ±120°; रिस्ट ट्विस्ट (JT6) ±360°

अधिकतम गति (JT1–JT6): 100°/s, 85°/s, 85°/s, 90°/s, 90°/s, 150°/s

अनुमेय रिस्ट मोमेंट: JT4/JT5 = 1,715 N•m; JT6 = 862 N•m

अनुमेय जड़त्व आघूर्ण (Moment of Inertia): JT4/JT5 = 166.6 kg•m²; JT6 = 107.8 kg•m²

द्रव्यमान (रोबोट आर्म): 1,400 kg

माउंटिंग: केवल फर्श स्थापना

परिवेश संचालन तापमान: 0°C से 45°C

सापेक्ष आर्द्रता: 35% से 85% (गैर-संघनक)

कंट्रोलर: E02 यूनिवर्सल कंट्रोलर

बिजली की आवश्यकता: 7.5 kVA (पेलोड और गति प्रोफ़ाइल पर निर्भर)

एकीकृत कार्य: एयर पाइपिंग (12 mm व्यास × 2 लाइनें); वेल्डिंग गन के लिए आंतरिक शीतलन जल पाइप; सोलनॉइड वाल्व वायरिंग (DC24V); FRL यूनिट

प्राथमिक अनुप्रयोग: रोबोटिक स्पॉट वेल्डिंग, सामग्री हैंडलिंग, असेंबली, मशीन टेंडिंग, पैलेटाइजिंग, प्लाज्मा कटिंग

मुख्य विशेषताएं और इंजीनियरिंग प्रदर्शन

स्पॉट वेल्डिंग के लिए 300 kg उच्च-पेलोड क्षमता: ZX300S एक ही स्वचालित सेल में भारी वेल्डिंग गन और बड़े वर्कपीस का समर्थन करता है। 2,501 मिमी की पहुंच के साथ संयुक्त, यह औद्योगिक 6 एक्सिस रोबोट अतिरिक्त पोजिशनिंग एक्सिस की आवश्यकता के बिना गहरे कैविटी और बड़े पैनल सतहों तक पहुंच सकता है, जिससे सिस्टम की जटिलता और फर्श-स्थान के उपयोग में कमी आती है।

सुसंगत वेल्ड गुणवत्ता के लिए ±0.3 mm पुनरावृत्ति: ISO 9283 के लिए प्रमाणित, ZX300S ±0.3 मिमी की स्थितिगत पुनरावृत्ति प्रदान करता है। यह सटीकता हर स्पॉट वेल्ड चक्र में सुसंगत इलेक्ट्रोड संरेखण सुनिश्चित करती है, जिससे उच्च-मात्रा वाले रोबोटिक स्पॉट वेल्डर अनुप्रयोगों में एक्सपल्शन (expulsion) कम होता है और इलेक्ट्रोड ड्रेसिंग आवृत्ति कम हो जाती है।

उच्च टॉर्क क्षमता के साथ विस्तृत रिस्ट मोशन रेंज: रिस्ट स्विवेल (JT4) और ट्विस्ट (JT6) दोनों ±360° निरंतर रोटेशन प्रदान करते हैं, जिसमें JT4/JT5 पर 1,715 N•m के अनुमेय मोमेंट मिलते हैं। यह त्वरण या सेटिंग समय का त्याग किए बिना जटिल गन-एंगलिंग युद्धाभ्यास और मल्टी-प्लेन वेल्डिंग स्थितियों को सक्षम बनाता है।

मांग वाले थर्मल वातावरण के लिए हीट-रेसिस्टेंट रिस्ट: ZX300S में हीट-रेसिस्टेंट रिस्ट डिज़ाइन है, जो इसे स्पॉट वेल्डिंग स्टेशनों के बगल में हॉट फोर्जिंग और प्लाज्मा कटिंग कार्यों में उच्च-तापमान वाले वर्कपीस को संभालने के लिए उपयुक्त बनाता है। यह फाउंड्री-समीप या पोस्ट-हीट जॉइनिंग कोशिकाओं में सील और असर जीवन का विस्तार करता है।

वेल्डिंग उपकरणों के लिए एकीकृत यूटिलिटी पास-थ्रू: फैक्ट्री-एकीकृत 12 मिमी व्यास वाली एयर पाइपिंग (दो लाइनें), वेल्डिंग गन के लिए आंतरिक शीतलन जल पाइप, और DC24V सोलनॉइड वाल्व वायरिंग बाहरी केबल-ड्रेसिंग जटिलताओं को समाप्त करते हैं। FRL यूनिट और एंड-इफेक्टर इंटरनल बुशिंग रखरखाव बिंदुओं को कम करते हैं और विफलताओं के बीच औसत समय (MTBF) में सुधार करते हैं।

ZX300S के लिए मॉडल कोड डिकोडिंग और चयन मानदंड

Kawasaki Z सीरीज नामकरण को समझना उचित विनिर्देश के लिए आवश्यक है। "ZX" उपसर्ग Z सीरीज आर्टिकुलेटेड रोबोट प्लेटफॉर्म को निर्दिष्ट करता है। संख्यात्मक "300" किलोग्राम में अधिकतम पेलोड क्षमता को इंगित करता है - रिस्ट फेसप्लेट पर 300 किग्रा। "S" प्रत्यय ZX300 परिवार के भीतर मानक-पहुंच संस्करण को दर्शाता है। (इसके विपरीत, एक "G" प्रत्यय उसी पेलोड वर्ग के भीतर एक अलग कॉन्फ़िगरेशन को इंगित करेगा)।

रोबोटिक स्पॉट वेल्डर एप्लिकेशन के लिए मुख्य चयन मानदंड:

गन वजन + इलेक्ट्रोड बल: वेल्ड गन, ट्रांसफार्मर, केबल और टूलिंग का कुल द्रव्यमान 300 किग्रा के भीतर रहना चाहिए। इसके अतिरिक्त, अनुमेय रिस्ट मोमेंट (JT4/JT5 पर 1,715 N•m) और जड़त्व आघूर्ण (166.6 kg•m²) को गन के गुरुत्वाकर्षण केंद्र के ऑफसेट और इलेक्ट्रोड क्लोजिंग से प्रतिक्रिया बलों को समायोजित करना चाहिए।

रीच लिफाफा बनाम भाग ज्यामिति: 2,501 मिमी क्षैतिज पहुंच और 3,115 मिमी ऊर्ध्वाधर पहुंच के साथ, ZX300S ट्रक साइड फ्रेम, रेलकार सिल्स और EV बैटरी हाउसिंग जैसे बड़े पैनलों तक पहुंच सकता है। सत्यापित करें कि सभी वेल्ड बिंदु ऑफलाइन सिमुलेशन टूल का उपयोग करके, सिंगुलैरिटी के बिना रोबोट के कार्यशील लिफाफे के भीतर आते हैं।

साइकिल समय बनाम गति क्षमताएं: अधिकतम एक्सिस गति 85°/s (JT2/JT3) से 150°/s (JT6) तक होती है। उच्च-घनत्व वाले स्पॉट पैटर्न के लिए, प्रति मिनट लक्ष्य चक्र प्राप्त करने के लिए सेटिंग समय के साथ पथ त्वरण को संतुलित करें।

कंट्रोलर संगतता: ZX300S विशेष रूप से E02 यूनिवर्सल कंट्रोलर के साथ जोड़ा गया है, जो फील्डबस एकीकरण (EtherNet/IP, Profinet, DeviceNet) का समर्थन करता है और समन्वित मल्टी-रोबोट स्पॉट वेल्डिंग कोशिकाओं के लिए प्रसंस्करण शक्ति प्रदान करता है।

पर्यावरणीय स्थिति: रोबोट 0°C से 45°C तक के परिवेश के तापमान में 85% तक आर्द्रता (गैर-संघनक) के साथ मज़बूती से काम करता है। फाउंड्री या हॉट-स्टैम्पिंग अनुप्रयोगों के लिए, हीट-रेसिस्टेंट रिस्ट अतिरिक्त थर्मल सुरक्षा प्रदान करता है।

स्थापना, वायरिंग और कमीशनिंग दिशानिर्देश

यांत्रिक स्थापना: ZX300S विशेष रूप से फर्श माउंटिंग के लिए डिज़ाइन किया गया है। बेस प्लेट को कंक्रीट की नींव पर मजबूती से तय किया जाना चाहिए जो उच्च-गति एक्सिस गति के दौरान 1,400 किग्रा रोबोट आर्म प्लस गतिशील भार का समर्थन करने में सक्षम हो। निर्दिष्ट नींव बोल्ट टॉर्क मानों (उच्च-तन्यता बोल्ट SCM435, ग्रेड 10.9 या उच्चतर के लिए 56.84 N•m) के लिए Z सीरीज स्थापना और कनेक्शन मैनुअल देखें। सुनिश्चित करें कि माउंटिंग सतह की समतलता Kawasaki के सहिष्णुता विनिर्देशों को पूरा करती है।

इलेक्ट्रिकल और फील्डबस वायरिंग: E02 कंट्रोलर को 7.5 kVA बिजली आपूर्ति की आवश्यकता होती है (वास्तविक पेलोड और गति पैटर्न पर निर्भर)। सभी आपातकालीन स्टॉप सर्किट रिडंडेंट डुअल-चैनल सुरक्षा आर्किटेक्चर के साथ हार्ड-वायर्ड हैं। कंट्रोलर का सुरक्षा सर्किट ISO 13849-1:2006 के अनुसार श्रेणी 3 में PLd को संतुष्ट करता है। स्पॉट वेल्डिंग एकीकरण के लिए, रोबोट आर्म में क्लैंप एक्चुएशन के लिए प्री-वायर्ड DC24V सोलनॉइड वाल्व लाइनें और वेल्डिंग गन के लिए आंतरिक शीतलन जल पाइप पास-थ्रू शामिल हैं। उच्च-EMI वेल्डिंग वातावरण में सिग्नल अखंडता बनाए रखने के लिए फीडबैक और एनकोडर सिग्नल के लिए शील्डेड केबल का उपयोग करें।

पैरामीट्राइजेशन और कमीशनिंग: E02 कंट्रोलर टीच-पेंडेंट प्रोग्रामिंग और ऑफलाइन सिमुलेशन दोनों का समर्थन करता है। टीच पेंडेंट में तीन-स्थिति सक्षम डिवाइस शामिल है; सुरक्षा के लिए टीच और चेक मोड वेग 250 mm/s तक सीमित हैं। प्रमुख कमीशनिंग चरणों में शामिल हैं:

शून्यिंग और मास्टेरिंग: निर्देश मैनुअल प्रक्रिया के अनुसार पूर्ण एनकोडर शून्यिंग करें।

टूल सेंटर पॉइंट (TCP) अंशांकन: छह-बिंदु या प्रत्यक्ष-प्रविष्टि विधियों के साथ वेल्ड गन TCP को परिभाषित करें।

वेल्ड अनुसूची एकीकरण: फील्डबस या असतत I/O के माध्यम से वेल्ड टाइमर और वर्तमान प्रोफाइल के लिए रोबोट स्थितियों को मैप करें।

पथ अनुकूलन: ±0.3 मिमी पुनरावृत्ति बनाए रखते हुए साइकिल समय को कम करने के लिए E02 कंट्रोलर के पथ स्मूथिंग और त्वरण फ़िल्टरिंग का उपयोग करें।

ध्वनिक शोर: विशिष्ट परिचालन स्थितियों के तहत, ZX300S 70 dB(A) से नीचे ध्वनिक शोर स्तर उत्पन्न करता है, जो अतिरिक्त ध्वनि बाड़ों की आवश्यकता के बिना मानक औद्योगिक कार्यस्थल शोर नियमों को पूरा करता है।

तकनीकी और व्यावसायिक अक्सर पूछे जाने वाले प्रश्न (FAQ)

स्पॉट वेल्डिंग के लिए ZX300S और अन्य Z सीरीज रोबोट के बीच मुख्य अंतर क्या हैं?

ZX300S Kawasaki की Z सीरीज के भीतर 300 किग्रा पेलोड संस्करण है, जो अपनी 2,501 मिमी पहुंच, ±0.3 मिमी पुनरावृत्ति और हीट-रेसिस्टेंट रिस्ट डिज़ाइन के संयोजन से प्रतिष्ठित है। ZX200S (200 किग्रा पेलोड) की तुलना में, ZX300S भारी वेल्ड गन और बड़े वर्कपीस का समर्थन करता है। ZX165U या ZX130S की तुलना में, ZX300S काफी उच्च रिस्ट टॉर्क क्षमता (JT4/JT5 पर 1,715 N•m बनाम छोटे मॉडल पर कम रेटिंग) प्रदान करता है। "S" प्रत्यय मानक-पहुंच कॉन्फ़िगरेशन को दर्शाता है; ZX300G उसी पेलोड वर्ग के भीतर एक अलग संस्करण है।

Kawasaki ZX300S के लिए विशिष्ट मूल्य सीमा और लीड समय क्या है?

E02 कंट्रोलर सहित नई मूल पैकेजिंग (फैक्ट्री सीलबंद) ZX300S के लिए, मूल्य निर्धारण आमतौर पर कॉन्फ़िगरेशन (केबल लंबाई, फील्डबस विकल्प, और एकीकृत वेल्डिंग-विशिष्ट उपयोगिता पैकेज) के आधार पर $75,000–$110,000 USD सीमा में आता है। लीड समय क्षेत्र और फैक्ट्री ऑर्डर बैकलॉग के अनुसार भिन्न होता है; मानक लीड समय ऑर्डर पुष्टिकरण से लगभग 8-16 सप्ताह है। स्पॉट वेल्डिंग कोशिकाओं के लिए, अतिरिक्त लागतों में वेल्डिंग गन, ट्रांसफार्मर, जल परिसंचरक और सुरक्षा फेंसिंग शामिल हैं। अपनी विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर फर्म कोट के लिए Beijing Zhongping Technology से संपर्क करें।

मैं Kawasaki ZX300S की प्रामाणिकता को कैसे सत्यापित करूं और नकली इकाइयों से कैसे बचें?

प्रामाणिक Kawasaki ZX300S इकाइयों में मॉडल नंबर, सीरियल नंबर और Munsell 10GY9/1 समकक्ष बॉडी कलर के साथ फैक्ट्री-उत्कीर्ण नेमप्लेट होती है। Kawasaki Robotics के क्षेत्रीय सेवा केंद्र के साथ सीधे सीरियल नंबर सत्यापित करें। E02 कंट्रोलर में फैक्ट्री-एप्लाइड प्रमाणीकरण लेबल शामिल है। वास्तविक इकाइयां पूर्ण प्रलेखन (निर्देश मैनुअल, स्थापना और कनेक्शन मैनुअल, और डाउनलोड के लिए उपलब्ध CAD डेटा) के साथ आपूर्ति की जाती हैं। "उपयोग की गई" या "रिकंडीशंड" के रूप में बेची जाने वाली इकाइयां बिना फैक्ट्री-सीलबंद पैकेजिंग के नई मूल पैकेजिंग स्थिति पदनाम नहीं लेती हैं। हमेशा Kawasaki के अधिकृत वितरण नेटवर्क के माध्यम से खरीदारी करें।

स्पॉट वेल्ड गुणवत्ता विसंगतियों या पथ विचलन को संबोधित करने के लिए नैदानिक प्रक्रियाएं क्या हैं?

वेल्ड गुणवत्ता विसंगतियां आमतौर पर TCP ड्रिफ्ट, इलेक्ट्रोड घिसाव, या रोबोट पुनरावृत्ति गिरावट से उत्पन्न होती हैं। नैदानिक वर्कफ़्लो: (1) एक निश्चित संदर्भ बिंदु के खिलाफ एक TCP चेक चक्र चलाएं - ±0.3 मिमी से अधिक विचलन यांत्रिक या मास्टेरिंग मुद्दों का संकेत देते हैं। (2) सत्यापित करें कि रिस्ट मोमेंट और जड़त्व अनुमेय सीमाओं (1,715 N•m और 166.6 kg•m²) के भीतर रहते हैं - अधिभार की स्थिति विक्षेपण और खराब पुनरावृत्ति का कारण बनती है। (3) एनकोडर बैटरी वोल्टेज और पूर्ण स्थिति प्रतिधारण की जाँच करें। (4) लीक या प्रतिबंधों के लिए आंतरिक शीतलन जल पाइप का निरीक्षण करें जो गन के अधिक गर्म होने का कारण बन सकते हैं। (5) सर्वो त्रुटि इतिहास और पथ प्रक्षेपवक्र विसंगतियों की समीक्षा करने के लिए E02 कंट्रोलर के नैदानिक लॉग का उपयोग करें। लगातार समस्याओं के लिए, निर्देश मैनुअल के अनुसार पूर्ण री-मास्टेरिंग प्रक्रिया करें और वेल्ड गन TCP को पुन: कैलिब्रेट करें।

उच्च-ड्यूटी स्पॉट वेल्डिंग कार्यों में ZX300S के लिए कौन सा निवारक रखरखाव कार्यक्रम अनुशंसित है?

उच्च-ड्यूटी स्पॉट वेल्डिंग (प्रति दिन 2+ शिफ्ट) में, Kawasaki अनुशंसा करता है: हर 6,000 परिचालन घंटों या सालाना (जो भी पहले हो) ग्रीस प्रतिस्थापन; हर 2 साल में पूर्ण एनकोडर के लिए बैटरी प्रतिस्थापन; हर 3 महीने में रिस्ट सील निरीक्षण - हीट-रेसिस्टेंट रिस्ट डिज़ाइन सील जीवन का विस्तार करता है लेकिन थर्मल साइकिलिंग अभी भी घिसाव को तेज करती है; लीक और प्रवाह दर के लिए साप्ताहिक शीतलन जल पाइप निरीक्षण; त्रैमासिक माउंटिंग बोल्ट टॉर्क सत्यापन (M10 उच्च-तन्यता बोल्ट के लिए 56.84 N•m)। एनकोडर बैटरी, रिस्ट सील और FRL यूनिट सर्विस किट सहित स्पेयर पार्ट्स की सूची बनाए रखें। रोबोट का ध्वनिक शोर स्तर (<70 dB(A)) एक नैदानिक संकेतक के रूप में कार्य कर सकता है - अचानक वृद्धि असर घिसाव या स्नेहन गिरावट का संकेत दे सकती है
