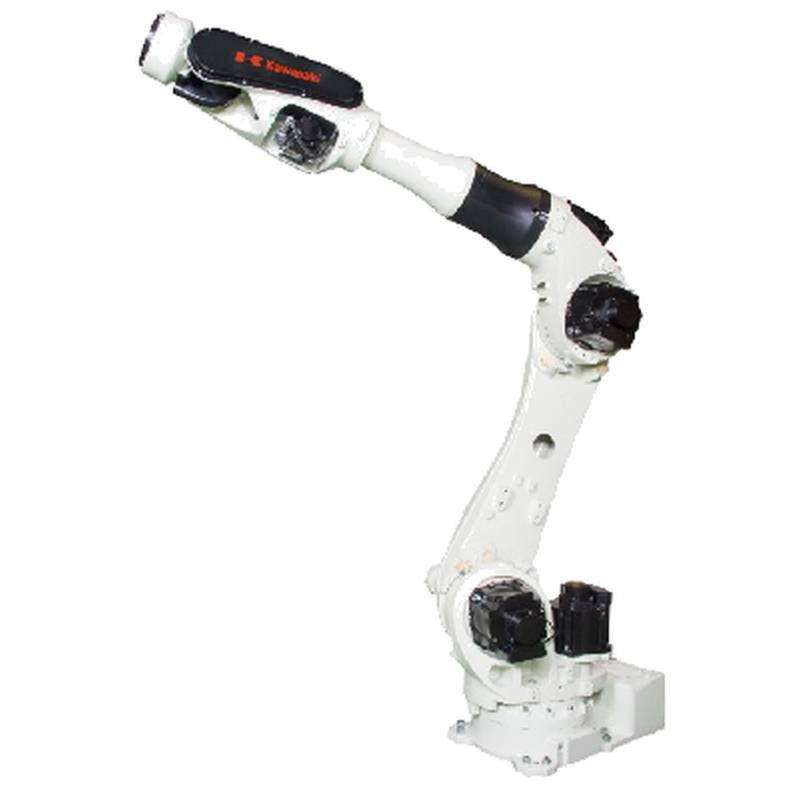

स्पॉट वेल्डिंग के लिए Kawasaki BX200X औद्योगिक रोबोटिक आर्म

Kawasaki BX200X एक 6-अक्षीय आर्टिकुलेटेड औद्योगिक रोबोटिक आर्म है, जिसे विशेष रूप से ऑटोमोटिव बॉडी-इन-व्हाइट और भारी निर्माण अनुप्रयोगों में हाई-स्पीड रोबोटिक स्पॉट वेल्डिंग के लिए बनाया गया है। 200 किग्रा की अधिकतम पेलोड क्षमता, 3,412 मिमी की विस्तारित क्षैतिज पहुंच (horizontal reach) और ±0.07 मिमी (ISO 9283) की स्थिति दोहराने की सटीकता (positional repeatability) के साथ, BX200X बड़े पैनल वेल्डिंग कार्यों के लिए आवश्यक पहुंच, कठोरता और हाई-स्पीड शॉर्ट-पिच गति प्रदर्शन प्रदान करता है। यह इकाई नई और मूल पैकेजिंग (फैक्ट्री सीलबंद) स्थिति में आपूर्ति की जाती है, जो E02 यूनिवर्सल कंट्रोलर के साथ एकीकृत है और फ्लोर-माउंट इंस्टॉलेशन के लिए कॉन्फ़िगर की गई है।

अवलोकन और प्राथमिक तकनीकी विनिर्देश

ब्रांड और श्रृंखला: Kawasaki B Series–हाई-स्पीड बॉडी शॉप रोबोट

मॉडल पार्ट नंबर (MPN): BX200X-C/BX200X-F (कंट्रोलर वेरिएंट)

मुख्य श्रेणी: 6-अक्षीय आर्टिकुलेटेड औद्योगिक रोबोटिक आर्म

उत्पाद की स्थिति: नई और मूल पैकेजिंग में (फैक्ट्री सीलबंद)

स्वतंत्रता की डिग्री: 6 अक्ष (7 अक्षों का विकल्प उपलब्ध)

अधिकतम पेलोड: 200 किग्रा

अधिकतम क्षैतिज पहुंच: 3,412 मिमी – B श्रृंखला लाइन में सबसे लंबी पहुंच

ऊर्ध्वाधर पहुंच: 4,734 मिमी

स्थिति दोहराने की सटीकता: ±0.07 मिमी (कलाई फ्लैंज सतह, ISO 9283 के अनुरूप)

गति सीमा: आर्म रोटेशन (JT1) ±180°; आर्म आउट-इन (JT2) +76°/−60°; आर्म अप-डाउन (JT3) +90°/−110°; रिस्ट स्विवेल (JT4) ±210°; रिस्ट बेंड (JT5) ±125°; रिस्ट ट्विस्ट (JT6) ±210°

अधिकतम अक्ष गति: JT1 125°/s; JT2 102°/s; JT3 85°/s; JT4 105°/s; JT5 120°/s; JT6 200°/s

अनुमेय रिस्ट मोमेंट: JT4/JT5=1,334 N•m; JT6=588 N•m

अनुमेय मोमेंट ऑफ इनर्शिया: JT4/JT5=199.8 kg•m²; JT6=154.9 kg•m²

द्रव्यमान (रोबोट आर्म): 1,450 किग्रा

माउंटिंग: केवल फर्श स्थापना

परिवेश परिचालन तापमान: 0°C से 45°C

सापेक्ष आर्द्रता: 35% से 85% (गैर-संघनक)

सुरक्षा की डिग्री: कलाई: IP67 समतुल्य; बेस एक्सिस: IP54 समतुल्य

कंट्रोलर: E02 यूनिवर्सल कंट्रोलर/7.5 kVA

रंग: Munsell 10GY9/1 समतुल्य

प्राथमिक अनुप्रयोग: रोबोटिक स्पॉट वेल्डिंग, सामग्री हैंडलिंग, सामग्री हटाना, डिस्पेंसिंग, सीलेंट अनुप्रयोग, बड़े-भागों का हेरफेर

मुख्य विशेषताएं और इंजीनियरिंग प्रदर्शन

विस्तारित 3,412 मिमी पहुंच – मानक 200 किग्रा मॉडल पर 815 मिमी का लाभ: BX200X 3,412 मिमी की क्षैतिज पहुंच प्रदान करता है – जो BX200L (2,597 मिमी) से 815 मिमी अधिक है। यह विस्तारित पहुंच इस औद्योगिक रोबोटिक आर्म को अतिरिक्त बाहरी अक्षों या रिपोजिशनर्स की आवश्यकता के बिना बड़े बॉडी पैनल, ट्रक कैब और रेलकार असेंबली के वेल्ड बिंदुओं तक पहुंचने में सक्षम बनाती है, जिससे सिस्टम की जटिलता और फर्श-स्थान की आवश्यकता काफी कम हो जाती है।

दोषरहित वेल्ड गुणवत्ता के लिए ±0.07 मिमी अल्ट्रा-हाई रिपीटेबिलिटी: ±0.07 मिमी की रिपीटेबिलिटी के साथ – जो विशिष्ट ±0.2–0.3 मिमी उद्योग मानक से कहीं बेहतर है – BX200X हर वेल्ड चक्र में इलेक्ट्रोड संरेखण स्थिरता सुनिश्चित करता है। यह परिशुद्धता वेल्ड निष्कासन (weld expulsion) को कम करती है, इलेक्ट्रोड ड्रेसिंग की आवृत्ति को घटाती है, और हाई-स्पीड शॉर्ट-पिच गतिविधियों के दौरान भी सुसंगत नगेट निर्माण बनाए रखती है, जिससे यह स्पॉट वेल्ड रोबोट हाई-वॉल्यूम बॉडी शॉप उत्पादन में एक चैंपियन स्प्रिंटर बन जाता है।

एकीकृत ड्रेस पैकेज के साथ खोखली कलाई (Hollow Wrist): BX200X में एक खोखली कलाई और ऊपरी भुजा के लिए खोखली रिडक्शन इकाइयां हैं, जो आधार से टूल माउंटिंग प्लेट तक केबलों, होज़ और कूलिंग लाइनों को आंतरिक रूप से ले जाने की अनुमति देती हैं। यह एकीकृत ड्रेस पैकेज आस-पास के रोबोटों या परिधीय उपकरणों के साथ उजागर हार्नेस के हस्तक्षेप को समाप्त करता है, डिजिटल इंजीनियरिंग समय को कम करता है, और टीच-पेंडेंट प्रोग्रामिंग दक्षता में सुधार करता है।

हैवी-ड्यूटी मोटर्स के साथ हाई-स्पीड शॉर्ट-पिच मोशन: उन्नत गति नियंत्रण तकनीक और हैवी-ड्यूटी मोटर्स BX200X को हाई-स्पीड शॉर्ट-पिच गतिविधियों - जो स्पॉट वेल्डिंग का विशिष्ट गति पैटर्न है - में उत्कृष्ट बनाती हैं। स्वचालित अंशांकन (calibration) सर्वो वेल्डिंग गन की गति के त्वरण और मंदी को अनुकूलित करता है, जिससे चक्र-समय में काफी कमी आती है और अधिकतम उत्पादन थ्रूपुट प्राप्त होता है।

स्लिम आर्म प्रोफाइल के साथ स्पेस-सेविंग डिज़ाइन: अपने 1,450 किग्रा द्रव्यमान और 200 किग्रा पेलोड क्षमता के बावजूद, BX200X में एक कॉम्पैक्ट फुटप्रिंट और संकीर्ण आर्म बॉडी है। आंतरिक केबल रूटिंग के साथ मिलकर, यह उच्च-घनत्व वाले बॉडी शॉप कॉन्फ़िगरेशन में स्थापना को सक्षम बनाता है जहां कई रोबोट प्रदर्शन में बाधा डाले बिना एक-दूसरे के निकट काम करते हैं।

BX200X के लिए मॉडल कोड डिकोडिंग और चयन मानदंड

Kawasaki BX200X नामकरण का अर्थ इस प्रकार है: "BX" B श्रृंखला प्लेटफॉर्म को निर्दिष्ट करता है – जो कि Kawasaki की सिद्ध उन्नत तकनीक का उपयोग करके विशेष रूप से स्पॉट वेल्डिंग अनुप्रयोगों के लिए विकसित किया गया परिवार है। संख्यात्मक "200" रिस्ट फेसप्लेट पर 200 किग्रा की अधिकतम पेलोड क्षमता को इंगित करता है। प्रत्यय "X" 200 किग्रा पेलोड श्रेणी के भीतर विस्तारित-पहुंच संस्करण को दर्शाता है, जो इसे BX200L (2,597 मिमी पहुंच) से अलग करता है। पूर्ण MPN में "-C" या "-F" प्रत्यय कंट्रोलर केबल कॉन्फ़िगरेशन वेरिएंट को संदर्भित करता है।

लॉन्ग-रीच स्पॉट वेल्ड रोबोट के लिए आवश्यक चयन मानदंड:

वर्क एनवेलप बनाम पार्ट ज्योमेट्री: 3,412 मिमी क्षैतिज पहुंच और 4,734 मिमी ऊर्ध्वाधर पहुंच के साथ, BX200X ऑटोमोटिव बॉडी साइड्स, रूफ पैनल, फ्लोर पैन और भारी ट्रक कैब जैसी बड़ी असेंबली के लिए उपयुक्त है। सत्यापित करें कि सभी लक्षित वेल्ड बिंदु रोबोट के वर्किंग एनवेलप के भीतर बिना किसी सिंगुलैरिटी के आते हैं। BX200X न्यूनतम डेड स्पेस भी प्रदान करता है, जो वर्क एनवेलप में अधिक लचीलापन प्रदान करता है।

वेल्ड गन वेट + इलेक्ट्रोड फोर्स + मोमेंट ऑफ इनर्शिया: वेल्डिंग गन, ट्रांसफार्मर, केबल और टूलिंग का कुल द्रव्यमान 200 किग्रा के भीतर रहना चाहिए। इसके अलावा, सत्यापित करें कि संयुक्त एंड-इफेक्टोर मास × सेंटर-ऑफ-ग्रेविटी ऑफसेट अनुमेय रिस्ट मोमेंट सीमा (JT4/JT5 पर 1,334 N·m) और मोमेंट ऑफ इनर्शिया (199.8 kg·m²) के भीतर आता है। भारी, लंबी-पहुंच वाली गन के लिए, मोमेंट ऑफ इनर्शिया अक्सर सीमित करने वाला कारक होता है – इन मानों से अधिक होने पर त्वरण और सेटलिंग समय खराब हो जाएगा।

चक्र समय बनाम गति क्षमताएं: JT6 पर अधिकतम अक्ष गति 200°/s तक पहुंचती है, जो वेल्ड बिंदुओं के बीच त्वरित गन पोजिशनिंग का समर्थन करती है। उच्च-घनत्व स्पॉट पैटर्न (प्रति असेंबली 60+ स्पॉट) के लिए, E02 कंट्रोलर की प्रक्षेपवक्र स्मूथिंग (trajectory smoothing) सुविधाओं का उपयोग करके पाथ त्वरण के साथ सेटलिंग समय को संतुलित करें।

कंट्रोलर और फील्डबस संगतता: E02 यूनिवर्सल कंट्रोलर EtherNet/IP, Profinet, DeviceNet और CC-Link का समर्थन करता है। मल्टी-रोबोट सिंक्रोनाइज़्ड वेल्डिंग सेल के लिए, सुनिश्चित करें कि चयनित फील्डबस विकल्प वास्तविक समय इंटरलॉक सिग्नलिंग (विशिष्ट चक्र समय ≤ 4 ms) के लिए पर्याप्त बैंडविड्थ प्रदान करता है। E02 कंट्रोलर में कलर TFT LCD टचस्क्रीन, USB और ईथरनेट कनेक्टिविटी, और AS-भाषा प्रोग्रामिंग भी शामिल है।

पर्यावरण और सुरक्षा आवश्यकताएँ: कलाई IP67-समतुल्य सुरक्षा प्रदान करती है – जो वेल्डिंग स्पैटर, कूलेंट मिस्ट और धातु की धूल वाले बॉडी शॉप वातावरण के लिए आवश्यक है। बेस एक्सिस IP54-समतुल्य सुरक्षा प्रदान करता है। अत्यधिक वेल्ड स्पैटर जोखिम वाले अनुप्रयोगों के लिए, वैकल्पिक JT6 सील सुरक्षा फ्लैंज की सिफारिश की जाती है।

खोखली कलाई (Hollow Wrist) एकीकृत ड्रेस पैकेज – बॉडी शॉप परिनियोजन में इंजीनियरिंग लाभ

उजागर हार्नेस (Exposed Harnesses) की चुनौती: बाहरी रूप से रूट किए गए केबल हार्नेस वाले पारंपरिक रूप से तैयार रोबोट महत्वपूर्ण परिचालन कमियाँ प्रस्तुत करते हैं। उजागर केबल और होज़ इन-फील्ड टीचिंग और प्लेबैक निष्पादन के दौरान आस-पास के रोबोटों या परिधीय उपकरणों के साथ हस्तक्षेप का जोखिम पैदा करते हैं। बाहरी ड्रेसिंग केबल घर्षण, कूलेंट होज़ की थकान और विद्युत शॉर्ट्स के जोखिम को भी बढ़ाती है – विशेष रूप से हाई-साइकिल स्पॉट वेल्डिंग वातावरण में जहां रोबोट प्रति घंटे सैकड़ों शॉर्ट-पिच गतिविधियां निष्पादित करते हैं।

BX200X समाधान – खोखली संरचना के माध्यम से आंतरिक रूटिंग: BX200X एक परिष्कृत एकीकृत ड्रेस पैकेज के माध्यम से इन समस्याओं को समाप्त करता है। रोबोट की ऊपरी भुजा और कलाई को खोखली रिडक्शन इकाइयों का उपयोग करके निर्मित किया गया है, जो आधार से टूल माउंटिंग प्लेट तक एक निरंतर आंतरिक नाली (conduit) बनाती है। यह स्पॉट वेल्डिंग के लिए केबल हार्नेस – जिसमें पावर केबल, वेल्ड टाइमर सिग्नल, कूलिंग वॉटर लाइन और वायवीय होज़ शामिल हैं – को आधार और कलाई के बीच आंतरिक रूप से रूट करने में सक्षम बनाता है।

परिचालन लाभ:

कम डिजिटल इंजीनियरिंग समय: आंतरिक रूटिंग जटिल बाहरी केबल-ड्रेसिंग सिमुलेशन की आवश्यकता को समाप्त करती है, जिससे ऑफलाइन प्रोग्रामिंग और वर्चुअल कमीशनिंग में तेजी आती है।

उन्नत टीच-पेंडेंट दक्षता: उभरे हुए हार्नेस के बिना, इन-फील्ड टीचिंग तेज और सुरक्षित हो जाती है – ऑपरेटर केबल फंसने के जोखिम के बिना रोबोट को मैन्युअल रूप से वेल्ड पथों के माध्यम से निर्देशित कर सकते हैं।

उच्च-घनत्व वाले सेल में न्यूनतम हस्तक्षेप: आंतरिक ड्रेसिंग रोबोट-टू-रोबोट दूरी को कम करने में सक्षम बनाती है, जो सीमित बॉडी शॉप स्थानों के भीतर बड़ी संख्या में B श्रृंखला के रोबोटों की स्थापना का समर्थन करती है।

विस्तारित घटक स्थायित्व: आंतरिक रूटिंग केबलों और होज़ों को वेल्ड स्पैटर, यांत्रिक घर्षण और पर्यावरणीय संदूषण से बचाती है, जिससे सेवा जीवन बढ़ता है और अनियोजित डाउनटाइम कम होता है।

खोखली-कलाई का डिज़ाइन BX200X की 3,412 मिमी की विस्तारित पहुंच के लिए विशेष रूप से महत्वपूर्ण है – लंबी भुजाएं कलाई के जोड़ के दौरान अधिक केबल तनाव डालती हैं। Kawasaki की आंतरिक ड्रेसिंग आर्किटेक्चर इस तनाव को कम करती है, जो लाखों चक्रों में विश्वसनीय संचालन सुनिश्चित करती है।

तकनीकी और व्यावसायिक अक्सर पूछे जाने वाले प्रश्न

1. Kawasaki BX200X रोबोटिक स्पॉट वेल्डर के लिए विशिष्ट मूल्य सीमा क्या है?

E02 कंट्रोलर, टीच पेंडेंट और मानक 7-मीटर केबल सेट के साथ नई और मूल पैकेजिंग (फैक्ट्री सीलबंद) BX200X के लिए, कीमत आमतौर पर $85,000 से $120,000 USD तक होती है। अंतिम लागत इस पर निर्भर करती है: (1) कंट्रोलर वेरिएंट (C या F केबल कॉन्फ़िगरेशन); (2) फील्डबस विकल्प बोर्ड चयन (EtherNet/IP, Profinet, DeviceNet, या CC-Link); (3) सॉफ्टवेयर विकल्प पैकेज (कनवेयर ट्रैकिंग, मल्टी-रोबोट समन्वय, विजन गाइडेंस इंटरफेस); (4) केबल एक्सटेंशन लंबाई; (5) अत्यधिक स्पैटर वातावरण के लिए वैकल्पिक JT6 सील सुरक्षा फ्लैंज। एंड-ऑफ-आर्म टूलिंग (सर्वो वेल्ड गन, ट्रांसफार्मर, इलेक्ट्रोड ड्रेसर) और सुरक्षा फेंसिंग के लिए अलग से उद्धरण दिया जाता है। 14-महीने की वारंटी के साथ बिल्कुल नए यूनिट अधिकृत वितरकों के माध्यम से उपलब्ध हैं।

2. BX200X के लिए वर्तमान उपलब्धता और शिपिंग लीड टाइम क्या है?

इन्वेंट्री की स्थिति क्षेत्र और ऑर्डर की मात्रा के आधार पर भिन्न होती है। उत्तरी अमेरिकी और यूरोपीय वितरण केंद्रों के लिए, फैक्ट्री-सीलबंद BX200X यूनिट अक्सर क्षेत्रीय स्टॉकिंग प्रोग्राम से 2 से 4 सप्ताह के शिपिंग लीड टाइम के साथ मानक कॉन्फ़िगरेशन के लिए उपलब्ध होते हैं। कस्टम कॉन्फ़िगरेशन (विशेष फील्डबस विकल्प, विस्तारित केबल, या विकल्प हार्नेस पैकेज) के लिए आमतौर पर ऑर्डर पुष्टि से फैक्ट्री शिपमेंट तक 6-12 सप्ताह की आवश्यकता होती है। शीघ्र एयर-फ्रेट विकल्प उपलब्ध हैं लेकिन इनमें अतिरिक्त रसद लागत लगती है। कुछ वितरक 2-3 दिनों के लीड टाइम के साथ रेडी-टू-शिप इन्वेंट्री बनाए रखते हैं – उद्धरण के समय वर्तमान स्टॉक स्तर और उपलब्धता की पुष्टि करें।

3. BX200X के साथ कौन सी वारंटी कवरेज प्रदान की जाती है?

BX200X में शिपमेंट की तारीख से 14-महीने की मानक निर्माता वारंटी शामिल है, जो रोबोट आर्म, कंट्रोलर, टीच पेंडेंट और केबल सेट के लिए सामग्री और कारीगरी में दोषों को कवर करती है। विस्तारित वारंटी योजनाएं (36 महीने तक) वैकल्पिक खरीद आइटम के रूप में उपलब्ध हैं। तकनीकी सहायता में शामिल हैं: (1) स्थानीय व्यावसायिक घंटों के दौरान टेलीफोन और ईमेल सहायता; (2) E02 कंट्रोलर के ईथरनेट पोर्ट के माध्यम से रिमोट डायग्नोस्टिक सहायता; (3) ऑन-साइट कमीशनिंग सहायता (गैर-स्थानीय स्थापनाओं के लिए यात्रा और आवास के लिए अलग से उद्धरण)। अनियोजित डाउनटाइम को कम करने के लिए एक व्यापक स्पेयर पैकेज (एनकोडर बैटरी, कलाई सील और FRL सर्विस किट) को स्टॉक करने की सिफारिश की जाती है।

4. BX200X और BX200L के बीच मुख्य अंतर क्या हैं?

BX200X और BX200L समान पेलोड क्षमता (200 किग्रा), रिस्ट टॉर्क रेटिंग (JT4/JT5 पर 1,334 N·m) और खोखली-कलाई डिज़ाइन साझा करते हैं। महत्वपूर्ण अंतर पहुंच का है: BX200X 3,412 मिमी क्षैतिज पहुंच प्रदान करता है – जो BX200L की 2,597 मिमी पहुंच से 815 मिमी अधिक है। यह विस्तारित पहुंच BX200X को बड़े-पैनल वेल्डिंग अनुप्रयोगों के लिए उपयुक्त बनाती है जहां BX200L को अतिरिक्त बाहरी अक्षों या रिपोजिशनर्स की आवश्यकता होगी। दोनों मॉडल हाई-स्पीड शॉर्ट-पिच गतिविधियों के लिए चैंपियन स्प्रिंटर हैं। महत्वपूर्ण रूप से, BX200X कॉन्फ़िगरेशन काफी हद तक BX200L और BX300L पर आधारित है – जिसका अर्थ है कि मौजूदा B श्रृंखला के स्पेयर पार्ट्स क्रॉस-संगत हैं।

5. क्या BX200X मेरी उत्पादन लाइन में मौजूदा स्पॉट वेल्डिंग रोबोट को बदल सकता है?

हाँ। BX200X को विशेष रूप से अक्षम मौजूदा रोबोटों के आसान प्रतिस्थापन के लिए डिज़ाइन किया गया है। इसका माउंटिंग इंटरफेस (केवल फर्श माउंटिंग) और कंट्रोलर आर्किटेक्चर (E02 यूनिवर्सल कंट्रोलर) B श्रृंखला लाइन के भीतर मानकीकृत हैं, जो लाइन रेट्रोफिट जटिलता को कम करते हैं। आंतरिक केबल रूटिंग बाहरी हार्नेस पुनर्गठन की आवश्यकता को समाप्त करती है, और AS-भाषा प्रोग्रामिंग वातावरण Kawasaki के B और Z श्रृंखला रोबोटों के बीच सुसंगत है। हालाँकि, स्थापना से पहले सत्यापित करें कि आपके मौजूदा फाउंडेशन बोल्ट और बेस प्लेट BX200X के 1,450 किग्रा द्रव्यमान और गतिशील भार आवश्यकताओं को पूरा करते हैं।

6. स्पॉट वेल्ड गुणवत्ता विचलन के लिए मुझे किन नैदानिक प्रक्रियाओं का पालन करना चाहिए?

स्पॉट वेल्ड रोबोट अनुप्रयोगों में वेल्ड गुणवत्ता में विसंगतियां आमतौर पर TCP ड्रिफ्ट, इलेक्ट्रोड घिसाव, गन मिसअलाइनमेंट, या रोबोट रिपीटेबिलिटी गिरावट से उत्पन्न होती हैं। अनुशंसित नैदानिक कार्यप्रवाह: (1) एक निश्चित संदर्भ बिंदु के विरुद्ध TCP चेक चक्र चलाएं – ±0.07 मिमी से अधिक विचलन यांत्रिक, मास्टरींग, या थर्मल विस्तार के मुद्दों का संकेत देते हैं। (2) सत्यापित करें कि रिस्ट मोमेंट और इनर्शिया अनुमेय सीमाओं (1,334 N·m और 199.8 kg·m²) के भीतर रहते हैं – ओवरलोड स्थितियों के कारण विक्षेपण और खराब रिपीटेबिलिटी होती है। (3) एनकोडर बैटरी वोल्टेज और एब्सोल्यूट पोजीशन रिटेंशन की जांच करें। (4) लीक या प्रतिबंधों के लिए आंतरिक कूलेंट लाइनों का निरीक्षण करें जो गन को ओवरहीट कर सकते हैं। (5) सर्वो त्रुटि इतिहास, पथ प्रक्षेपवक्र विसंगतियों, और त्वरण/मंदी प्रोफाइल की समीक्षा करने के लिए E02 कंट्रोलर के डायग्नोस्टिक लॉग का उपयोग करें। लगातार समस्याओं के लिए, निर्देश मैनुअल के अनुसार पूर्ण री-मास्टरींग प्रक्रिया निष्पादित करें और वेल्ड गन TCP को पुनः कैलिब्रेट करें।

7. BX200X के लिए अनुशंसित निवारक रखरखाव अनुसूची क्या है?

हाई-ड्यूटी स्पॉट वेल्डिंग कार्यों (प्रति दिन 2+ शिफ्ट, प्रति सप्ताह 5+ दिन) में, Kawasaki सिफारिश करता है: हर 6,000 परिचालन घंटों या वार्षिक (जो भी पहले हो) में ग्रीस प्रतिस्थापन; हर 2 साल में एनकोडर बैटरी प्रतिस्थापन; हर 3 महीने में कलाई सील का निरीक्षण – IP67-समतुल्य कलाई सुरक्षा सील के जीवन को बढ़ाती है लेकिन थर्मल साइकिलिंग अभी भी घिसाव को तेज करती है; लीक, प्रवाह दर और संदूषण के लिए साप्ताहिक कूलिंग वॉटर लाइन का निरीक्षण; त्रैमासिक माउंटिंग बोल्ट टॉर्क सत्यापन (निर्दिष्ट टॉर्क मानों के लिए इंस्टॉलेशन और कनेक्शन मैनुअल देखें); फ्लेक्स बिंदुओं पर घिसाव के लिए अर्ध-वार्षिक केबल हार्नेस निरीक्षण (खोखली-कलाई डिज़ाइन केबल तनाव को कम करती है लेकिन समाप्त नहीं करती है)। एनकोडर बैटरी, कलाई सील और FRL यूनिट सर्विस किट सहित स्पेयर पार्ट्स इन्वेंट्री बनाए रखें। रोबोट का ध्वनिक सिग्नेचर एक नैदानिक संकेतक के रूप में कार्य कर सकता है – शोर में अचानक वृद्धि बेयरिंग घिसाव या स्नेहन गिरावट का संकेत दे सकती है।

8. निर्यात ऑर्डरों के लिए BX200X पर कौन से शिपिंग और पैकेजिंग मानक लागू होते हैं?

BX200X को आंतरिक एंटी-वाइब्रेशन पैडिंग, नमी अवरोधक और डेसिकेंट पैक के साथ एक हैवी-ड्यूटी लकड़ी के क्रेट में पैक किया जाता है। क्रेट का आयाम लगभग 2.5 मीटर × 1.8 मीटर × 2.4 मीटर (लंबाई × चौड़ाई × ऊंचाई) है, जिसमें कंट्रोलर, टीच पेंडेंट और केबल सेट सहित लगभग 1,800 किग्रा का सकल शिपिंग वजन है। शिपिंग शर्तें आमतौर पर FOB (नागोया फैक्ट्री) या EXW (क्षेत्रीय गोदाम) होती हैं, जिसमें Incoterms पर बातचीत की जा सकती है। विदेशी शिपमेंट के लिए, पैकेजिंग लकड़ी की सामग्री के लिए ISPM 15 हीट-ट्रीटमेंट मानकों का अनुपालन करती है। पारगमन क्षति को कवर करने के लिए बीमित समुद्री या एयर फ्रेट की पुरजोर सिफारिश की जाती है। सभी निर्यात दस्तावेज (वाणिज्यिक चालान, पैकिंग सूची, मूल प्रमाण पत्र, और देश-विशिष्ट सीमा शुल्क घोषणाएं) शिपमेंट पर प्रदान किए जाते हैं।

9. BX200X के लिए कौन से फील्डबस और संचार विकल्प उपलब्ध हैं?

BX200X का समर्थन करने वाला E02 कंट्रोलर कई फील्डबस विकल्प प्रदान करता है: EtherNet/IP, Profinet, DeviceNet, और CC-Link। कंट्रोलर में मानक कनेक्टिविटी भी शामिल है: प्रोग्राम ट्रांसफर और डेटा लॉगिंग के लिए USB पोर्ट, नेटवर्क एकीकरण और रिमोट डायग्नोस्टिक्स के लिए ईथरनेट (100BASE-TX), और सीरियल संचार के लिए RS-232C। टीच पेंडेंट में व्यापक ऑपरेटर हैंड-मोशन अध्ययनों के आधार पर एक अनुकूलित कुंजी व्यवस्था है, जिसमें कलर TFT LCD टचस्क्रीन इंटरफेस है। प्रोग्रामिंग का समर्थन Kawasaki की AS भाषा (पॉइंट-टू-पॉइंट, लीनियर, और सर्कुलर इंटरपोलेशन) या Klogic सॉफ्टवेयर के माध्यम से किया जाता है। मल्टी-रोबोट सिंक्रोनाइज़्ड वेल्डिंग सेल के लिए, सुनिश्चित करें कि चयनित फील्डबस विकल्प वास्तविक समय इंटरलॉक सिग्नलिंग के लिए पर्याप्त बैंडविड्थ प्रदान करता है।

10. BX200X की बिजली आवश्यकताएं और ऊर्जा खपत क्या है?

BX200X के लिए 7.5 kVA बिजली आपूर्ति (200V AC, 50/60 Hz) की आवश्यकता होती है। वास्तविक बिजली की खपत गति प्रोफ़ाइल, पेलोड, त्वरण सेटिंग्स और वेल्ड गन ड्यूटी चक्र पर निर्भर करती है। विशिष्ट बॉडी शॉप स्पॉट वेल्डिंग अनुप्रयोग (प्रति असेंबली 60 स्पॉट, प्रति घंटे 30 असेंबली) के लिए, सक्रिय संचालन के दौरान औसत बिजली की खपत 4.5 से 6.5 kW तक होती है, जिसमें एक साथ मल्टी-अक्ष त्वरण के दौरान चरम मांग होती है। स्टैंडबाय बिजली की खपत काफी कम है। E02 कंट्रोलर में इष्टतम ऊर्जा दक्षता के लिए पूरी तरह से डिजिटल सर्वो सिस्टम के साथ अप्रत्यक्ष कूलिंग की सुविधा है। स्थानीय विद्युत कोड के अनुसार एक समर्पित 7.5 kVA सर्किट ब्रेकर और उचित आकार के केबल की आवश्यकता होती है। केबल की लंबाई के आधार पर विशिष्ट वायर गेज सिफारिशों के लिए इंस्टॉलेशन और कनेक्शन मैनुअल देखें।
