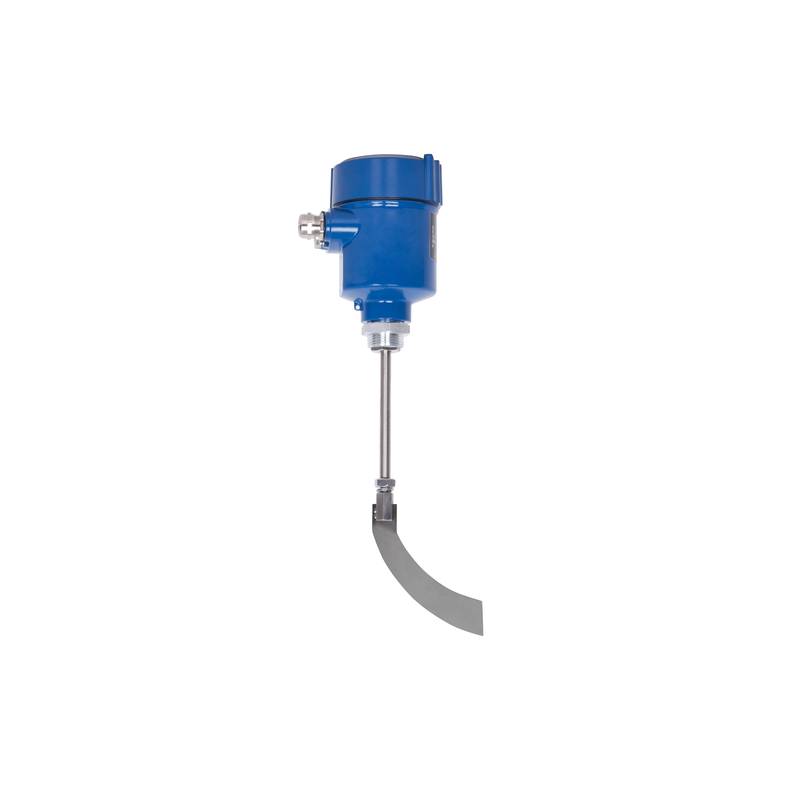

ALZK-500 रोटरी पैडल लेवल स्विच पाउडर और दानेदार अनुप्रयोगों के लिए विश्वसनीय सॉलिड-स्टेट सामग्री पहचान प्रदान करता है। मजबूत प्रदर्शन के लिए इंजीनियर, यह इकाई औद्योगिक नियंत्रण आर्किटेक्चर में सहजता से एकीकृत होती है।
ALZK-500 रोटरी पैडल लेवल स्विच एक विशेष फील्ड कंट्रोल डिवाइस है जिसे औद्योगिक प्रसंस्करण वातावरण में पाउडर और दानेदार पदार्थों जैसी ठोस सामग्री की स्तर की ऊंचाई का पता लगाने के लिए इंजीनियर किया गया है। खाद्य प्रसंस्करण, फार्मास्यूटिकल्स और रासायनिक विनिर्माण जैसे क्षेत्रों में प्लांट ऑपरेटर और रखरखाव इंजीनियर कठोर धूल भरी परिस्थितियों, सामग्री के जमने और यांत्रिक टूट-फूट के तहत विश्वसनीय ठोस पहचान के संबंध में लगातार चुनौतियों का सामना करते हैं। यह उत्पाद एक विशेष सीलिंग डिज़ाइन, असाधारण ओवरलोड सुरक्षा क्षमताओं और एक सरल यांत्रिक स्थापना ढांचे को नियोजित करके इन समस्याओं का समाधान करता है। औद्योगिक स्वचालन वास्तुकला की फील्ड कंट्रोल लेयर के भीतर मुख्य रूप से काम करते हुए, यह बिन ओवरफ्लो, ड्राई-रन स्थितियों और सामग्री की कमी को रोकने के लिए स्थानीय रिले लॉजिक या प्रोग्रामेबल लॉजिक कंट्रोलर के साथ सीधे इंटरफेस करता है। यांत्रिक पैडल प्रतिरोध को विश्वसनीय विद्युत स्विचिंग संकेतों में परिवर्तित करके, यह जटिल अंशांकन रूटीन की आवश्यकता के बिना निरंतर, स्वचालित इन्वेंट्री मॉनिटरिंग सुनिश्चित करता है।
तकनीकी विनिर्देश
माप सीमा: 0 ~ 2000 मिमी
ऑपरेटिंग तापमान: -10 ~ 350 ℃
बिजली की आपूर्ति: 24 VDC / 220 VAC
आवास सामग्री: डाई-कास्ट एल्यूमीनियम मिश्र धातु
संलग्नक सुरक्षा: IP65
प्रक्रिया कनेक्शन: G1 थ्रेड फ्लैंज
टोक़ सीमा: समायोज्य बहु-चरण तनाव
आउटपुट संपर्क: SPDT रिले आउटपुट 5 A @ 250 VAC
यह कैसे काम करता है
ऑपरेशनल चक्र एक सिंक्रोनस माइक्रो-मोटर पर निर्भर करता है जो मापने वाले कक्ष में सामग्री न होने पर एक निरंतर, कम वेग पर घूर्णन पैडल को चलाता है।
जैसे-जैसे थोक ठोस पदार्थ जमा होते हैं और पैडल ब्लेड को डुबोते हैं, भौतिक प्रतिरोध आंतरिक शाफ्ट के रोटेशन को रोक देता है, जिससे आंतरिक वसंत तंत्र के खिलाफ एक प्रतिक्रियाशील टोक़ उत्पन्न होता है।
यह घूर्णन विक्षेप एक माइक्रो-स्वच अधिनियमक (एक्ट्यूएटर) को ट्रिगर करने के लिए मजबूर करता है, उच्च-स्तर के अलार्म या नियंत्रण इंटरलॉक स्थिति का संकेत देने के लिए विद्युत संपर्क स्थिति को बदलता है।
एक बार जब सामग्री का स्तर पैडल त्रिज्या से नीचे आ जाता है, तो आंतरिक वसंत तनाव प्राथमिक शाफ्ट को उसकी मूल स्थिति में पुनर्स्थापित कर देता है, जिससे माइक्रो-स्विच जारी हो जाता है और मोटर का घूमना फिर से शुरू हो जाता है।
उपयोगकर्ता हल्के पाउडर बनाम भारी ग्रैन्यूल के लिए संवेदनशीलता संतुलन सुनिश्चित करते हुए विशिष्ट सामग्री थोक घनत्व से मेल खाने के लिए आंतरिक तनाव सेटिंग को समायोजित कर सकते हैं।
[DIAGRAM: ALZK-500 आंतरिक मोटर, स्प्रिंग टेंशन एडजस्टमेंट असेंबली, और पैडल शाफ्ट सीलिंग व्यवस्था का विस्फोटित दृश्य]
यह उत्पाद क्यों
जब आपकी थोक हैंडलिंग सुविधा को घने, अपघर्षक मीडिया में विश्वसनीय स्तर की पहचान की आवश्यकता होती है, तो यह उत्पाद एक प्रबलित शाफ्ट और असर संरचना के माध्यम से असाधारण स्थायित्व प्रदान करता है जो भारी साइड-लोड का सामना करता है।
जब आपका अनुप्रयोग अत्यधिक थर्मल प्रक्रियाओं के प्रतिरोध की मांग करता है, तो यह इकाई विशेष उच्च तापमान अलगाव डिजाइन के माध्यम से 350 ℃ तक परिचालन स्थिरता प्रदान करती है।
जब आपके स्थापना इंजीनियरों को तेज़, परेशानी मुक्त यांत्रिक सेटअप की आवश्यकता होती है, तो यह स्विच मानकीकृत थ्रेडेड फ्लैंज माउंटिंग प्रदान करता है जो सीधे मौजूदा पोत पोर्ट में एकीकृत होता है।
जब आपके प्लांट को विविध विद्युत पैनलों के लिए बहु-वोल्टेज संगतता की आवश्यकता होती है, तो यह उपकरण 24 VDC और 220 VAC दोनों आपूर्ति मानकों को आसानी से समायोजित करता है।
जब आपके रखरखाव कार्यक्रम को अप्रत्याशित डाउनटाइम को कम करने की आवश्यकता होती है, तो मजबूत ओवरलोड सुरक्षा क्लच गंभीर यांत्रिक रुकावटों के दौरान मोटर बर्नआउट को रोकता है।
जब आपकी खरीद टीम दीर्घकालिक जीवनचक्र मूल्य का मूल्यांकन करती है, तो यह स्विच बीजिंग झोंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) द्वारा समर्थित विश्वसनीय, कम रखरखाव वाली सेवा जीवन सुनिश्चित करता है, जो पेशेवर तकनीकी सहायता और विश्वसनीय स्थानीय घटक उपलब्धता प्रदान करता है।
सिस्टम एकीकरण और हार्डवेयर सेटअप
औद्योगिक नियंत्रण मंत्रिमंडलों या क्षेत्र जंक्शन बक्से में एकीकरण के लिए आम औद्योगिक विफलता मोड को रोकने के लिए विद्युत तारों के प्रथाओं पर सावधानीपूर्वक ध्यान देने की आवश्यकता होती है। उच्च-वोल्टेज मोटर लाइनों और चर आवृत्ति ड्राइव से नियंत्रण संकेतों को अलग करने के लिए ढाल वाले बहु-कोर केबल का उपयोग करके बिजली की आपूर्ति और रिले आउटपुट टर्मिनलों को कनेक्ट करें। विद्युत चुम्बकीय हस्तक्षेप और ग्राउंड लूप को खत्म करने के लिए सुनिश्चित करें कि केबल शील्ड नियंत्रण पैनल ग्राउंड बस पर ठीक से समाप्त हो गए हैं। भंडारण साइलो या प्रक्रिया जहाजों पर इकाई को माउंट करते समय, सत्यापित करें कि प्रविष्टि कोण वायवीय भरने के चक्र के दौरान सीधे, उच्च-वेग सामग्री के प्रभाव से बचता है। संरचनात्मक अखंडता बनाए रखने और बढ़ते फ्लैंज इंटरफ़ेस पर धूल के प्रवेश को रोकने के लिए प्रक्रिया पोत दबाव रेटिंग से मेल खाने वाले उचित धागे सीलेंट या गा गैसकेट का उपयोग करें।
विश्वसनीयता और पर्यावरण स्थायित्व
मांग औद्योगिक सेवा के लिए डिज़ाइन किया गया, इकाई में एक IP65 प्रवेश सुरक्षा रेटिंग है जो ठीक धूल संचय और वाशडाउन स्प्रे से आंतरिक इलेक्ट्रोमैकेनिकल घटकों को ढालती है। आंतरिक ड्राइव तंत्र 350 ℃ तक कठोर थर्मल वातावरण में परिचालन अखंडता बनाए रखने के लिए विशेष थर्मल बैरियर और उच्च तापमान स्नेहक को शामिल करता है। परिचालन दीर्घायु को अधिकतम करने के लिए, नियमित रखरखाव में अनुसूचित संयंत्र शटडाउन के दौरान सामग्री निर्माण या घर्षण पहनने के लिए बाहरी पैडल शाफ्ट का निरीक्षण करना शामिल होना चाहिए। मजबूत यांत्रिक निर्माण और कठोर कारखाने गुणवत्ता नियंत्रण मानक विफलताओं के बीच एक विस्तारित माध्य समय सुनिश्चित करते हैं, महत्वपूर्ण सामग्री हैंडलिंग लाइनों में अप्रत्याशित परिचालन रुकावटों को कम करते हैं।
चयन मार्गदर्शन और वैकल्पिक विकल्प
सही स्तर के स्विच का चयन करने के लिए प्रक्रिया बाधाओं को सटीक रूप से मिलान करने के लिए पोत के तापमान, सामग्री घनत्व और फ्लैंज कनेक्शन संगतता का मूल्यांकन करने की आवश्यकता होती है। हल्के पाउडर से जुड़े मानक परिवेश के तापमान अनुप्रयोगों के लिए, मानक कॉन्फ़िगरेशन इष्टतम संवेदनशीलता और लागत-प्रभावशीलता प्रदान करते हैं। उच्च तापमान कुल डिब्बे या चिपचिपा रासायनिक ग्रेन्युल को संभालते समय, विशेष उच्च तापमान वेरिएंट या विस्तारित शाफ्ट कॉन्फ़िगरेशन की सिफारिश की जाती है। बीजिंग झोंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) मूल औद्योगिक स्वचालन घटकों की एक व्यापक सूची बनाए रखती है और पेशेवर क्रॉस-रेफरेंस चयन सहायता प्रदान करती है, जो आपके विशिष्ट संयंत्र आवश्यकताओं के लिए तेजी से वितरण और निर्बाध प्रतिस्थापन सुनिश्चित करती है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. ALZK-500 के लिए वर्तमान स्थानीय स्टॉक उपलब्धता और वितरण लीड समय क्या है?
बीजिंग झोंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) तत्काल प्रेषण का समर्थन करने और उपकरण विफलताओं के कारण होने वाले परिचालन डाउनटाइम को कम करने के लिए इस इकाई की सक्रिय क्षेत्रीय इन्वेंट्री बनाए रखती है।
2. इस इकाई पर कौन सी वारंटी कवरेज और RMA प्रक्रियाएं लागू होती हैं?
यह उत्पाद एक व्यापक 12-महीने की कारखाने की वारंटी द्वारा समर्थित है, जिसमें स्थानीय तकनीकी सहायता और बीजिंग झोंगपिंग टेक्नोलॉजी (Beijing Zhongping Technology) द्वारा प्रबंधित कुशल रिटर्न मर्चेंडाइज प्राधिकरण प्रसंस्करण है।
3. विद्युत बिजली आपूर्ति आवश्यकताएं और बिजली की खपत विनिर्देश क्या हैं?
यह इकाई सामान्य मोटर रोटेशन के दौरान 5 W से कम की आंतरिक बिजली खपत रेटिंग के साथ 24 VDC या 220 VAC के दोहरे शक्ति इनपुट विकल्पों का समर्थन करती है।
4. स्विच नियंत्रण प्रणाली को किस प्रकार का विद्युत आउटपुट सिग्नल प्रदान करता है?
यह 250 VAC पर 5 A तक स्विच करने के लिए रेटेड एक मानक सिंगल-पोल डबल-थ्रो रिले आउटपुट संपर्क प्रदान करता है।
5. उच्च तापमान अनुप्रयोगों के लिए अधिकतम तापमान रेटिंग क्या है?
इकाई को 350 ℃ तक परिवेश प्रक्रिया के तापमान में लगातार काम करने के लिए इंजीनियर किया गया है।
6. प्रक्रिया बढ़ते के लिए किस यांत्रिक धागे या फ्लैंज आकार का उपयोग किया जाता है?
यह सुरक्षित पोत संलग्नक के लिए एक मानक G1 थ्रेडेड फ्लैंज कनेक्शन का उपयोग करता है।
7. विभिन्न सामग्री घनत्व के लिए पैडल संवेदनशीलता को कैसे समायोजित किया जाता है?
संवेदनशीलता एक आंतरिक वसंत तनाव तंत्र के माध्यम से समायोजित की जाती है जो ऑपरेटरों को पाउडर या ग्रैन्यूल वजन के आधार पर टोक़ सीमा को कैलिब्रेट करने की अनुमति देती है।
8. धूल और नमी के खिलाफ बाड़े की प्रवेश सुरक्षा रेटिंग क्या है?
आवास को IP65 मानकों के लिए रेट किया गया है, जो धूल के प्रवेश और कम दबाव वाले पानी के जेट के खिलाफ विश्वसनीय सुरक्षा प्रदान करता है।
