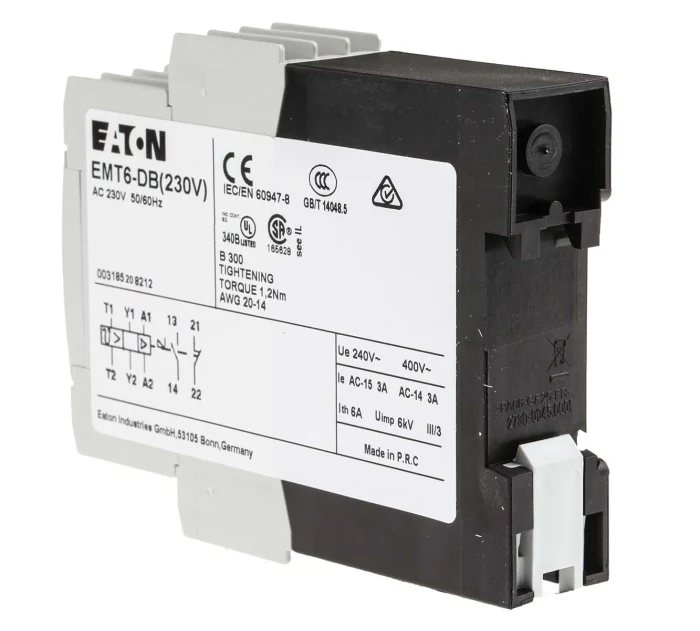

ईटन ईएमटी 6-डीबी (230V) पीटीसी थर्मिस्टर के साथ मोटर ओवरलोड प्रोटेक्शन रिले

ईटन ईएमटी 6-डीबी (230V) एक परिष्कृत मोटर ओवरलोड रिले है जो मांग वाले औद्योगिक वातावरण में इलेक्ट्रिक मोटर्स और संबंधित मशीनरी के लिए व्यापक सुरक्षा प् इस उपकरण को विशेष रूप से कठिन प्रारंभिक कर्तव्यों, ब्रेकिंग, वोल्टेज अनियमितताओं और उच्च स्विचिंग आवृत्तियों के कारण होने वाले अति मोटर वाइंडिंग्स में सीधे एम्बेडेड पीटीसी थर्मिस्टर सेंसर के माध्यम से तापमान की लगातार निगरानी करके, यह पीटीसी थर्मिस्टर रिले रक्षा की एक महत्वपूर्ण परत प्रदान करता है, महंगे इसकी लचीली रीसेट कार्यक्षमताएं और व्यापक प्रमाणन पोर्टफोलियो इसे वैश्विक अनुप्रयोगों के लिए एक बहुमुखी और व

1. उत्पाद अवलोकन और मूल परिचालन सिद्धांत

ईटन ईएमटी 6-डीबी (230V) एक समर्पित मोटर ओवरलोड रिले के रूप में कार्य करता है, जो किसी भी मोटर नियंत्रण केंद्र में एक महत्वपूर्ण इसकी प्राथमिक भूमिका मोटर सर्किट को डिस्कनेक्ट करना है जब यह असामान्य संचालन स्थितियों का पता लगाता है जिससे अतिगर्म पारंपरिक थर्मल ओवरलोड रिले के विपरीत जो केवल द्विधातु पट्टियों और वर्तमान माप पर निर्भर करते हैं, यह उपकरण पीटीसी (सकारात्मक तापमान गुणांक) थर्मिस्टर के माध्

ये पीटीसी थर्मिस्टर तापमान-संवेदनशील प्रतिरोधक हैं जो सीधे मोटर के घुमावदार, असर या गियरबॉक्स में रखे जा सामान्य तापमान के तहत, थर्मिस्टर कम प्रतिरोध प्रदर्शित करते हैं। हालांकि, एक बार जब एक पूर्वनिर्धारित तापमान सीमा पार हो जाती है, तो उनका प्रतिरोध नाटकीय रूप से बढ़ जा ईएमटी 6-डीबी (230V) पीटीसी थर्मिस्टर रिले इस प्रतिरोध परिवर्तन की निगरानी करता है। जब एक दोष स्थिति का पता लगाया जाता है, तो रिले यात्राएं, सर्किट को तोड़ने और इस प्रकार मोटर क्षति को रोकने के लिए संबं यह प्रत्यक्ष तापमान निगरानी अप्रत्यक्ष गणना-आधारित प्रणालियों की तुलना में अधिक सटीक और विश्वसनीय सुरक्ष

2. तकनीकी विनिर्देश और डिजाइन विशेषताएं

ईएमटी 6-डीबी (230 वी) को 230 वी एसी के नियंत्रण वोल्टेज के लिए डिज़ाइन किया गया है। इसके सहायक संपर्कों को 400 वी एसी और 3 ए के लिए रेट किया गया है, जिससे यह विभि इस उपकरण में लगभग 102 मिमी x 78 मिमी x 22.5 मिमी के आयामों के साथ एक कॉम्पैक्ट, अंतरिक्ष-बचत डिजाइन है, जो नियंत्रण पैनलों में आसान एकीकरण यह मानक डीआईएन रेल माउंटिंग के लिए डिज़ाइन किया गया है, एक एडाप्टर का उपयोग करके स्क्रू माउंटिंग के लिए एक विकल्प के साथ, स

यह मोटर ओवरलोड रिले -25 डिग्री सेल्सियस से +45 डिग्री सेल्सियस तक की एक विस्तृत परिवेश तापमान सीमा में विश्वसनीय रूप यह 2W की नाममात्र शक्ति का उपभोग करता है, जो इसके ऊर्जा-कुशल संचालन को दर्शाता है। रिले एक मैनुअल / रिमोट रीसेट सिलेक्टर स्विच, कार्यात्मक जांचों के लिए एक परीक्षण बटन और बिजली और दोष स्थिति के लिए स्पष्ट एलईडी संकेतकों से लैस इसके अलावा, ईएमटी 6-डीबी (230 वी) मॉडल में एक दोष मेमोरी शामिल है और शून्य-वोल्टेज सुरक्षा प्रदान करता है, जो पावर वोल्टेज दोष की स्थिति म

3. मुख्य विशेषताएं और कार्यात्मक लाभ

उन्नत निगरानी के लिए दोहरी-सेंसर सर्किट क्षमता

इस पीटीसी थर्मिस्टर रिले श्रृंखला की एक स्टैंडआउट विशेषता दो सेंसर सर्किट का समर्थन करने की इसकी क्षमता है। यह एक एकल उपकरण को दो अलग-अलग बिंदुओं पर तापमान की निगरानी करने की अनुमति देता है, जैसे कि एक साथ मोटर वाइंडिंग और असर तापमान या गियरबॉक यह दोहरी-निगरानी क्षमता एक अधिक व्यापक सुरक्षा योजना प्रदान करती है, इसका उपयोग एक प्रारंभिक चेतावनी प्रणाली को लागू करने के लिए किया जा सकता है, और दो

लचीला रीसेट और नैदानिक कार्य

EMT6-DB ((230V) मैनुअल, स्वचालित और रिमोट रीसेट सहित एक चयनकर्ता स्विच के माध्यम से ऑपरेटरों को कई रीसेट विकल्प प्रदान करता है। यह लचीलापन विभिन्न परिचालन और सुरक्षा प्रोटोकॉल के लिए महत्वपूर्ण है। एकीकृत परीक्षण बटन वास्तविक मोटर पर दोष स्थिति का अनुकरण करने की आवश्यकता के बिना रिले के सुरक्षित और नियमित कार्यात्मक परीक बिजली और दोष स्थिति के लिए स्पष्ट एलईडी संकेतक तेजी से दृश्य निदान को सक्षम करते हैं, एक आउटेज के दौरान मरम्मत के लिए औसत समय

वैश्विक उपयोग के लिए मजबूत सुरक्षा और अनुपालन

इस मोटर ओवरलोड रिले को सख्त अंतरराष्ट्रीय मानकों को पूरा करने के लिए डिज़ाइन किया गया है, जो यूएल, सीएसए और सीई प्रमा इसके सेंसर सर्किट नियंत्रण शक्ति वोल्टेज से अलग हैं, जिससे कर्मियों के लिए परिचालन सुरक्षा बढ़ जाती है। शून्य-वोल्टेज सुरक्षा को शामिल करने से यह सुनिश्चित होता है कि दोष संकेत बनाए रखे जाते हैं और प्रणाली बिजली वोल्टेज विफलताओं के दौरान भी

4. अनुप्रयोग दायरा और उद्योग समाधान

ईटन ईएमटी 6-डीबी (230V) औद्योगिक सेटिंग्स में अपरिहार्य है जहां मोटर विश्वसनीयता सर्वोच्च है। यह मशीनों में मोटर्स की रक्षा के लिए आदर्श रूप से उपयुक्त है जो अक्सर शुरू होती है और स्टॉप होती है, भारी भार और ब्रेकिंग जैसे मां इसकी प्रत्यक्ष तापमान निगरानी इसे विस्फोट से संरक्षित मोटर्स (ईईएक्स ई) की सुरक्षा के लिए विशेष रूप से

अनुप्रयोग केवल मोटर घुमावदार सुरक्षा से परे फैलते हैं। इस पीटीसी थर्मिस्टर रिले का उपयोग मोटर बीयरिंग, गियरबॉक्स और शीतलन प्रणालियों में तापमान की निगरानी करने के लिए भी किया जाता है, इससे इसे विनिर्माण, प्रक्रिया स्वचालन, जल उपचार और सामग्री संभालन जैसे उद्योगों में एक महत्वपूर्ण घटक बनाता है, जहां यह समग्र प्रणाली सुरक्षा को बढ

विस्तारित परिप्रेक्ष्य: आधुनिक मोटर सुरक्षा में पीटीसी थर्मिस्टर रिले की भूमिका

पारंपरिक ओवरलोड रिले से उन्नत पीटीसी थर्मिस्टर रिले सिस्टम में तकनीकी बदलाव को समझना ईएमटी 6-डीबी (230 वी) के मूल्य की सराहना करने के लि

1. पारंपरिक थर्मल बनाम उन्नत पीटीसी थर्मिस्टर सुरक्षा

पारंपरिक थर्मल ओवरलोड रिले मोटर वर्तमान द्वारा गर्म एक द्विधातु पट्टी का उपयोग करके मोटर की थर्मल विशेषताओं का अनुकरण करके मोटरों जबकि सामान्य अतिभार के खिलाफ प्रभावी हैं, वे खराब वेंटिलेशन, उच्च परिवेश का तापमान, या असंतुलित शीतलन जैसे कारकों के लिए खाता नह

इसके विपरीत, ईएमटी 6-डीबी (230 वी) जैसा पीटीसी थर्मिस्टर रिले प्रत्यक्ष और सटीक सुरक्षा प्रदान करता है। चूंकि पीटीसी सेंसर मोटर वाइंडिंग में भौतिक रूप से एम्बेडेड हैं, इसलिए वे हीटिंग के कारण के बावजूद मोटर के सबसे महत्वपूर्ण भाग के वास्तव यह मोटर की थर्मल स्टेट का अधिक सटीक और विश्वसनीय प्रतिबिंब प्रदान करता है, इसे ओवरलोड, लॉक रोटर स्थितियों और उच्च सटीकता के साथ अपर्याप्त शीत यह प्रत्यक्ष तापमान संवेदन विधि मोटर सुरक्षा तकनीक में एक महत्वपूर्ण विकासवादी कदम है।

2. सिस्टम एकीकरण और चयन दिशानिर्देश

एक मोटर नियंत्रण प्रणाली में EMT6-DB ((230V) को एकीकृत करने के लिए इसे एक संगत मोटर संपर्क के साथ जोड़ने की आवश्यकता होती ह मोटर में एम्बेडेड पीटीसी थर्मिस्टर को रिले के सेंसर टर्मिनल से जोड़ा जाना चाहिए। यह सत्यापित करना महत्वपूर्ण है कि मोटर इन पीटीसी सेंसर से लैस है और उनकी विशेषता (यात्रा तापमान) रिले के विनिर्देशों के साथ सं

एक विशिष्ट अनुप्रयोग के लिए मोटर ओवरलोड रिले का चयन करते समय, इंजीनियरों को ईएमटी 6 श्रृंखला के संस्करणों पर विचार करना मानक ईएमटी 6 स्वचालित रीसेट प्रदान करता है। ईएमटी 6-डीबी मॉडल, यहां चर्चा की, एक मैनुअल / रिमोट रीसेट चयनकर्ता, एक परीक्षण बटन और एक दोष मेमोरी जोड़ता है। ईएमटी 6-डीबीके संस्करण में सेंसर केबल शॉर्ट्स और शून्य-वोल्टेज सुरक्षा के खिलाफ सुरक्षा शामिल है। सही मॉडल का चयन आवश्यक सुरक्षा कार्यों, वांछित रीसेट विधि और अनुप्रयोग की महत्वपूर्णता पर निर्भर करता है।

अक्सर पूछे जाने वाले प्रश्न (FAQs)

EMT6-DB ((230V) पर मैनुअल / रिमोट रीसेट सिलेक्टर के परिचालन लाभ क्या हैं?

मैनुअल/रिमोट रीसेट सिलेक्टर परिचालन लचीलापन प्रदान करता है और सुरक्षा को बढ़ाता है। "मैनुअल" मोड में, रिले को यात्रा के बाद डिवाइस पर भौतिक रूप से साइट पर रीसेट किया जाना चाहिए, जिससे कर्मियों को फिर से शुरू "रिमोट" रीसेट विकल्प रिले को एक नियंत्रण पैनल से रीसेट करने में सक्षम बनाता है, जो स्वचालित या कठिन से पहुंचने वाली स्थापनाओं यह लचीलापन सुविधा की विशिष्ट सुरक्षा और परिचालन प्रक्रियाओं के अनुरूप रीसेट रणनीति को अनुकूलित करने की अनुमत

इस रिले में पीटीसी थर्मिस्टर-आधारित सुरक्षा पारंपरिक द्वि-धातु थर्मल ओवरलोड रिले से कैसे अलग है?

एक पारंपरिक द्वि-धातु रिले केवल मोटर सर्किट के माध्यम से बहते वर्तमान पर आधारित उल्टा-समय सुरक्षा प्रदान करता है। यह मोटर के हीटिंग वक्र की नकल करता है लेकिन वास्तविक तापमान को नहीं मापता है। पीटीसी थर्मिस्टर रिले सेंसर के माध्यम से मोटर वाइंडिंग के अंदर सीधे तापमान निगरानी प्रदान करता है। इसका मतलब है कि यह मोटर की वास्तविक थर्मल स्थिति का जवाब देता है, न केवल अतिप्रवाह से बल्कि उच्च परिवेश के तापमान, अवरुद्ध वेंटिलेशन या अक्सर शुरू होने जैसे अन्

क्या दोहरी-सेंसर सर्किट क्षमता का उपयोग पूर्व-अलार्म प्रणाली बनाने के लिए किया जा सकता है?

हाँ, दो स्वतंत्र सेंसर इनपुटों की उपलब्धता एक प्रमुख विशेषता है जिसका लाभ पूर्व-अलार्म या चेतावनी प्रणाली के लिए लि एक सेंसर सर्किट को महत्वपूर्ण तापमान तक पहुंचने से पहले प्रारंभिक चेतावनी प्रदान करने के लिए कम तापमान सीमा पर सेट किया जा सकता है, जिससे ऑपरेटर दूसरे सेंसर सर्किट को महत्वपूर्ण यात्रा तापमान पर सेट किया जा सकता है। यह भविष्यवाणी रखरखाव को सक्षम बनाता है और अनावश्यक उत्पादन स्टॉपअप को रोकने में मदद कर सकता है।

क्या यह रिले संभावित विस्फोटक वातावरण में मोटर्स की रक्षा के लिए उपयुक्त है?

ईएमटी 6-डीबी (230V) पीटीसी थर्मिस्टर रिले को विभिन्न मांग वाले वातावरण में मोटर्स की सुरक्षा में उपयोग के लिए डिज़ाइन कि यह ध्यान दिया जाता है कि ईएमटी 6 श्रृंखला, पीटीसी थर्मिस्टर के माध्यम से अपनी प्रत्यक्ष तापमान निगरानी के साथ, ईईएक्स ई वि हालांकि, संभावित विस्फोटक वातावरण में किसी भी विशिष्ट अनुप्रयोग के लिए, वर्तमान और पूर्ण प्रमाणनों को सत्यापित करना और यह सुनिश्चित करना आवश्यक है कि मोटर, स

ईएमटी 6-डीबीके संस्करण में 'शून्य-वोल्टेज सुरक्षा' सुविधा का महत्व क्या है?

उच्च अंत EMT6-DBK संस्करण में पाई जाने वाली 'शून्य-वोल्टेज सुरक्षा' सुविधा एक महत्वपूर्ण सुरक्षा कार्य है। यह सुनिश्चित करता है कि यदि बिजली वोल्टेज विफलता होती है, तो रिले के दोष संकेत को बनाए रखा जाता है। यह मशीन को स्वचालित रूप से फिर से शुरू करने से रोकता है जब बिजली बहाल हो जाती है यदि बिजली के नुकसान से पहले कोई दोष म यह सुविधा आधुनिक मशीन सुरक्षा मानकों के अनुरूप अप्रत्याशित स्टार्टअप से कर्मियों और उपकरण दोनों की रक्षा के लिए महत्
