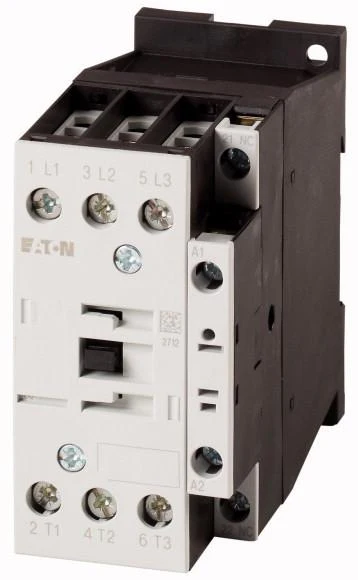

ईटन DILM32-01 3 ध्रुव औद्योगिक शक्ति संपर्क 40 ए रेटिंग

ईटन डीआईएलएम32-01 औद्योगिक नियंत्रण पैनलों में एक मौलिक घटक के रूप में खड़ा है, जो मांग वाले अनुप्रयोगों के लिए डिज़ाइन किए गए उच्च गु ईटन की डीआईएलएम श्रृंखला के सदस्य के रूप में, यह औद्योगिक संपर्क तीन चरण भार, विशेष रूप से इलेक्ट्रिक मोटर्स को नियंत्रित करने में विश इसका प्राथमिक कार्य बार-बार विद्युत सर्किट बनाना और तोड़ना है, सरल पंपों और प्रशंसकों से लेकर जटिल मशीनरी तक उपकरणों के रिमोट कंट्र एक मजबूत निर्माण के साथ जो उच्च यांत्रिक और विद्युत जीवनकाल सुनिश्चित करता है, DILM32-01 विनिर्माण और प्रक्रिया नियंत्रण से लेकर बुनियादी ढांचे और भवन प्

1. उत्पाद अवलोकन और परिचालन सिद्धांत

ईटन डीआईएलएम32-01 एक इलेक्ट्रोमैकेनिकल रूप से संचालित 3 पोल संपर्क है, जिसका अर्थ है कि यह एक साथ मुख्य शक्ति संपर्कों के तीन सेट को खोलने य इसके संचालन का मूल सरल है: जब नियंत्रण वोल्टेज को कॉइल टर्मिनल पर लागू किया जाता है (आमतौर पर A1 और A2 को नामित किया जाता है), तो यह एक चुंबकीय क्षेत्र यह भौतिक आंदोलन मुख्य संपर्कों में स्थानांतरित किया जाता है, उन्हें बंद कर देता है और वर्तमान को भार में प्रवाह करन जब कॉइल डी-एनर्जीकृत होता है, तो एक वसंत तंत्र आर्मेचर को अपनी मूल स्थिति में लौटाता है, मुख्य संपर्कों को सर्किट खोलने और बाधित करन यह विश्वसनीय और सिद्ध इलेक्ट्रोमैकेनिकल सिद्धांत नियंत्रण सर्किट और उच्च शक्ति वाले मुख्य सर्किट के बीच उत्क

यह विशिष्ट मॉडल मानक एसी -3 शुल्क अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो गिलची-पिंजरे मोटर्स शुरू करने और रोकने के लिए श् इसके पदनाम में "32" इसकी वर्तमान रेटिंग को संदर्भित करता है, जो इंगित करता है कि यह 400V पर 15 kW (20 HP) तक की मोटर्स के लिए उपयुक्त है। DILM32-01 एक मॉड्यूलर प्रणाली का हिस्सा है, जो सहायक संपर्क ब्लॉकों, यांत्रिक इंटरलॉक और अन्य सामानों के सीधे अनुलग्नक की अनुमति देता है, जो जटिल नियंत्रण योजन

2. तकनीकी विनिर्देश और प्रदर्शन विशेषताएं

DILM32-01 की विशेषता सटीक तकनीकी मापदंडों के एक सेट द्वारा है जो इसके अनुप्रयोग दायरे को परिभाषित करते हैं। इसे 690V एसी तक के परिचालन वोल्टेज और 1000V के रेटेड इन्सुलेशन वोल्टेज के लिए रेटेड किया गया है। इसकी थर्मल वर्तमान रेटिंग, Ith, 32 ए है, और मानक एसी -3 उपयोग श्रेणी के लिए, इसे 400 वी पर 15 किलोवाट के लिए रेट किया गया है। कॉइल कंट्रोल वोल्टेज मानक एसी और डीसी वोल्टेज की एक विस्तृत श्रृंखला में उपलब्ध है, जो लगभग किसी भी नियंत्रण प्रणाल

इस औद्योगिक संपर्क के प्रदर्शन मीट्रिक प्रभावशाली हैं। यह उच्च संख्या में विद्युत संचालनों के लिए डिज़ाइन किया गया है, अक्सर लाखों यांत्रिक संचालनों की सीमा में, इसकी स्थायित्व उपकरण में एक कम बिजली की खपत होल्ड कॉइल है, जो प्रारंभिक पुल-इन सर्ज के बाद नियंत्रण पैनल में ऊर्जा उपयोग और गर्मी उत्पादन को कम करता है। इसके अलावा, इसे उच्च इनरश धाराओं का सामना करने के लिए डिज़ाइन क

3. डिजाइन विशेषताएं और निर्माण विवरण

मजबूत निर्माण और सामग्री का चयन

DILM32-01 का भौतिक निर्माण स्थायित्व और सुरक्षा पर केंद्रित है। आवास उच्च ग्रेड, स्व-बुझाने वाले इंजीनियरिंग प्लास्टिक से बना है जो प्रभाव, रसायनों और गर्मी के लिए उत्कृष्ट प्रत यह सुरक्षित संचालन सुनिश्चित करता है और आग के प्रसार से बचाता है। मुख्य संपर्क आमतौर पर चांदी-कैडमियम ऑक्साइड (एजीसीडीओ) या चांदी-टिन ऑक्साइड (एजीएसएनओ 2) जैसे चांदी-आधारित मिश्र धातु से बने होते हैं, जो बेहतर चाप-शमन गुण, वेल्डिंग के प्रत

मॉड्यूलरिटी और एक्सेसरी एकीकरण

इस 3 ध्रुव संपर्क की एक प्रमुख विशेषता इसका मॉड्यूलर डिजाइन है। आधार इकाई को आसानी से स्नैप-ऑन सहायक संपर्क ब्लॉक के साथ विस्तारित किया जा सकता है, जो नियंत्रण और सिग्नलिंग सर्किट में उपयोग के लिए या तो सामान यह एक एकल संपर्क को अपनी स्थिति के बारे में एक प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) को प्रतिक्रिया प्रदान इसके अतिरिक्त, दो डीआईएलएम32-01 संपर्ककर्ताओं के बीच एक यांत्रिक इंटरलॉक सामान लगाया जा सकता है ताकि उन्हें एक साथ बंद होने से रोका जा सके, जो म देरी से संचालन शुरू करने के लिए वायवीय टाइमर को भी जोड़ा जा सकता है।

सुरक्षा और पर्यावरण अनुपालन

DILM32-01 को आईईसी / एन 60947-4-1 सहित प्रमुख अंतरराष्ट्रीय मानकों को पूरा करने के लिए डिज़ाइन और परीक्षण किया गया है, जो कम वोल्टेज संपर्क और मोटर- इन मानकों का अनुपालन प्रदर्शन, सुरक्षा और गुणवत्ता के एक निश्चित स्तर की गारंटी देता है। संपर्क आमतौर पर स्पष्ट टर्मिनल अंकन, ऑपरेटर सुरक्षा के लिए फिंगर गार्ड और कॉइल टर्मिनल के लिए पारदर्शी धूल कवर होते हैं। कई वेरिएंट्स मानकीकृत माउंटिंग फुटप्रिंट्स के साथ भी आते हैं, जिससे मानक डीआईएन रेल पर आसान प्रतिस्थापन और स्था

4. प्राथमिक अनुप्रयोग क्षेत्र और उद्योग समाधान

ईटन डीआईएलएम32-01 औद्योगिक संपर्क के लिए प्राथमिक अनुप्रयोग तीन चरण विद्युत मोटर्स का नियंत्रण है। यह औद्योगिक वातावरण में सर्वव्यापी बनाता है। आप इसे कन्वेयर सिस्टम के लिए नियंत्रण पैनलों में पाएंगे, जहां यह शुरू होता है और ड्राइव मोटर्स को रोकता है। इसका उपयोग मशीन टूल्स में धुरी और शीतलक पंप मोटर्स को नियंत्रित करने के लिए किया जाता है। एचवीएसी सिस्टम में, इसका उपयोग वाणिज्यिक वायु हैंडलिंग इकाइयों में कंप्रेसर और बड़े पंखा मोटर्स को संचालित करने के ल

मोटर नियंत्रण से परे, यह 3 ध्रुव संपर्क अन्य प्रतिरोधी और प्रेरक तीन चरण भार स्विच करने के लिए भी पूरी तरह से उपयुक्त है। इसमें औद्योगिक ताप तत्व, ट्रांसफार्मर बैंक और बिजली कारक सुधार के लिए संधारित्र बैंक शामिल हैं। इसकी विश्वसनीयता इसे महत्वपूर्ण बुनियादी ढांचे अनुप्रयोगों जैसे जल उपचार संयंत्रों, पंपिंग स्टेशनों और बिजली वितरण प्रणालियों के इसकी बहुमुखी प्रतिभा यह सुनिश्चित करती है कि यह विनिर्माण, खाद्य और पेय और ऑटोमोटिव क्षेत्रों में स्वचालन पैनलों में एक मौ

5. परिचालन लाभ और आर्थिक लाभ

सिस्टम विश्वसनीयता और अपटाइम में सुधार

DILM32-01 की उच्च यांत्रिक और विद्युत स्थायित्व सीधे मशीनरी और प्रक्रियाओं के लिए कम अनियोजित डाउनटाइम में अनुवाद करती ह इसका मजबूत डिजाइन आर्क अवरोध के विद्युत तनाव और लगातार संचालन के यांत्रिक पहनने के प्रतिरोधी है। यह विश्वसनीयता यह सुनिश्चित करती है कि उत्पादन लाइनें चल रही हों और महत्वपूर्ण प्रक्रियाएं परिचालन बनी रहें, जो उत्पादकता और रखरखाव लागत

सरलीकृत रखरखाव और सूची प्रबंधन

DILM32-01 प्रणाली की मॉड्यूलर प्रकृति रखरखाव को सरल बनाती है और इन्वेंट्री लागत को कम करती है। विभिन्न कार्यों के लिए पूर्ण संपर्क विधानसभाओं को स्टॉक करने के बजाय, एक सुविधा मानक आधार इकाइयों और सामान्य सहायक म यदि एक सहायक संपर्क विफल हो जाता है, तो केवल उस विशिष्ट ब्लॉक को प्रतिस्थापन की आवश्यकता होती है, पूरे संपर्क क इस मॉड्यूलरिटी, उत्पाद के लंबे सेवा जीवन के साथ संयुक्त, नियंत्रण पैनल के जीवनकाल में स्वामित्व की कम कुल लागत के परिण

लचीलापन और एकीकरण की आसानी

पैनल बिल्डर्स और सिस्टम इंटीग्रेटर्स के लिए, DILM32-01 असाधारण लचीलापन प्रदान करता है। कई कॉइल वोल्टेज की उपलब्धता विभिन्न नियंत्रण वोल्टेज सिस्टमों में डिजाइन मानकीकरण की अनुमति देती है। पैनल विधानसभा के दौरान सरल माउंटिंग और वायरिंग मूल्यवान समय बचाती है। सामान जोड़ने की क्षमता का मतलब है कि एक ही आधार संपर्क को एक सरल स्टार्ट / स्टॉप फ़ंक्शन या एक अधिक जटिल इंटरलॉक और निगरानी की गई नियंत्रण योजना के लिए

अक्सर पूछे जाने वाले प्रश्न (FAQs)

एक संपर्क और रिले के बीच मुख्य अंतर क्या है?

जबकि दोनों इलेक्ट्रोमैकेनिकल स्विच हैं, DILM32-01 जैसे एक 3 पोल संपर्ककर्ता को विशेष रूप से उच्च-वर्तमान भार, आमतौर पर मोटर्स को संभालने के लिए डिज़ाइन किया गया एक सामान्य उद्देश्य रिले आमतौर पर छोटा होता है, इसमें कम वर्तमान रेटिंग होती है, और इसका उपयोग नियंत्रण और सिग्नलिंग सर्किट क मोटर्स द्वारा उत्पन्न उच्च शक्ति वाले स्विचिंग आर्क का प्रबंधन करने के लिए कॉन्टैक्टर अधिक मजबूत आर्क-चैंबर और संपर्क सा

मैं DILM32-01 के लिए सही कॉइल वोल्टेज कैसे चुनूं?

कॉइल वोल्टेज एक महत्वपूर्ण चयन पैरामीटर है और आपके सिस्टम में उपलब्ध नियंत्रण वोल्टेज से मेल खाना चाहिए। यह वोल्टेज स्विच किए जा रहे मुख्य बिजली वोल्टेज से पूरी तरह से अलग है। DILM32-01 आम एसी वोल्टेज (जैसे, 24V, 110V, 230V, 400V) और डीसी वोल्टेज (जैसे, 24V, 110V) के लिए कॉइल के साथ उपलब्ध है। उचित संचालन सुनिश्चित करने के लिए आपको अपने आवश्यक कॉइल वोल्टेज के अनुरूप विशिष्ट लेख संख्या के लिए निर्माता की

इस संपर्क में सहायक संपर्क जोड़ने का उद्देश्य क्या है?

सहायक संपर्क कम-वर्तमान संपर्क हैं जो यांत्रिक रूप से मुख्य संपर्क के आंदोलन से जुड़े हुए हैं। उनका उपयोग नियंत्रण प्रणाली को स्थिति प्रतिक्रिया प्रदान करने के लिए किया जाता है। उदाहरण के लिए, एक सामान्य रूप से खुले सहायक संपर्क को एक पायलट प्रकाश से तारित किया जा सकता है ताकि इंगित किया जा सके कि मोटर कब चल रहा है, या यह पुष्टि करने के लिए पीएलसी इन

क्या DILM32-01 का उपयोग तीन चरण मोटर को उलटाने के लिए किया जा सकता है?

हाँ, लेकिन इसके लिए दो DILM32-01 संपर्क और एक यांत्रिक इंटरलॉक सहायक उपकरण की आवश्यकता होती है। तीन चरण मोटर को उल्टा करने में तीन चरणों में से दो को बदलना शामिल है। दो संपर्क इन अलग-अलग चरण अनुक्रमों को प्रदान करने के लिए तारित हैं। यांत्रिक इंटरलॉक को भौतिक रूप से उनके बीच घुड़सवार किया जाता है ताकि दोनों एक ही समय में ऊर्जा प्राप्त होने से रोका जा सके, जि

DILM32-01 जैसे एक संपर्क को प्रतिस्थापन की आवश्यकता होने वाले विशिष्ट संकेत क्या हैं?

दृश्यमान संकेतों में संपर्क क्षरण या वेल्डिंग शामिल है जो निरीक्षण पर देखा जा सकता है, एक विफल कुंडल से एक चैटिंग या हममिंग शोर, या टर्मिनल या शरीर पर अत परिचालन संकेतों में संपर्क लगातार खींचने में विफलता शामिल है, जुड़ी मोटर शुरू नहीं होती है, या संपर्क भार के तहत अप्रत्याशित रूप स नियमित थर्मोग्राफिक निरीक्षण विफलता के कारण होने से पहले ओवरहीटिंग समस्याओं का भी पता लगा सकते हैं।
