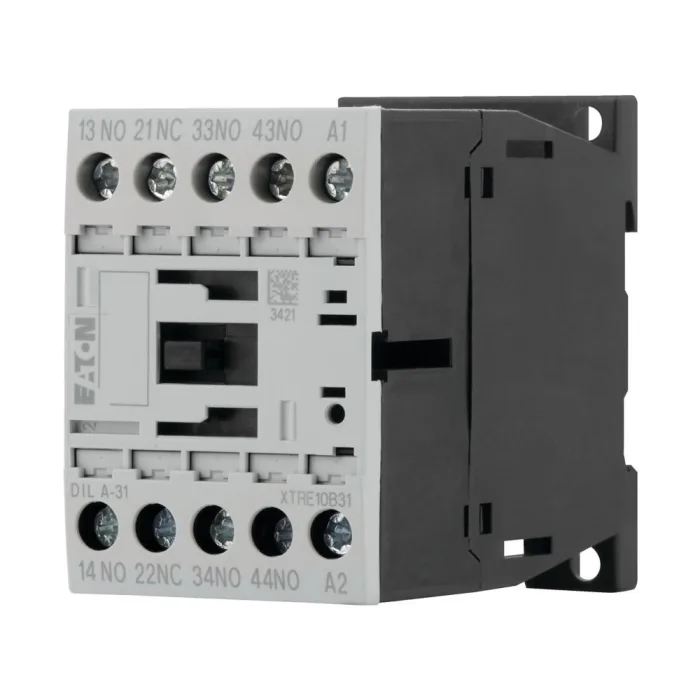

ईटन डीआईएलए -31 एक मजबूत और बहुमुखी 4 ध्रुव संपर्क है जो विशेष रूप से आधुनिक औद्योगिक नियंत्रण प्रणालियों की जटिल स्विच ईटन की प्रसिद्ध मोलर श्रृंखला के हिस्से के रूप में, यह एसी संपर्क रिले एक कॉम्पैक्ट, मॉड्यूलर फॉर्म फैक्टर में विश्वसनी इसका प्राथमिक कार्य एक भारी-शुल्क स्विचिंग इंटरफ़ेस के रूप में कार्य करना है, जो अक्सर प्रोग्राम योग्य तर्क नियंत्रकों (पीएलसी) द्वारा सी 4A की अधिकतम परिचालन वर्तमान और एक बहुमुखी संपर्क विन्यास के साथ, DILA-31 एक महत्वपूर्ण युग्मन और इंटरफ़ेस घटक के रूप में कार्य करता है, जो असाधारण दक्षता और विश्वसनी इसका डिजाइन मोटर प्रारंभ, नियंत्रण और सुरक्षा में ईटन के सदी के अनुभव को दर्शाता है, जो सुरक्षा और परिचालन स्थायित्व दोनों की मांग करन
1. उत्पाद अवलोकन और परिचालन सिद्धांत
ईटन डीआईएलए -31 संपर्क रिले के एक परिवार से संबंधित है जो उनके मॉड्यूलर, विस्तार योग्य डिजाइन और चार-ध्रुव स्विचिंग क्षमत इसके मूल में, यह एक विद्युत संचालित स्विच के रूप में काम करता है। जब नियंत्रण वोल्टेज (एसी और डीसी संस्करणों जैसे 230V एसी या 24V डीसी में उपलब्ध) को इसके कॉइल पर लागू किया जाता है, तो यह एक चुंबकीय क्षेत्र उत्पन्न यह भौतिक आंदोलन एक साथ कई शक्ति संपर्कों को खोलता या बंद करता है। DILA-31 विशेष रूप से अपने लचीले संपर्क विन्यास के लिए जाना जाता है, जिसे सामान्य रूप से खुला (NO) और सामान्य रूप से बंद (NC) संपर्कों के संयोजन के रूप में निर् यह लचीलापन इसे जटिल नियंत्रण कार्यों को करने की अनुमति देता है, जैसे कि एक मोटर के तीन चरणों को स्विच करते हुए एक साथ चौथे ध्रुव के म एक एसी संपर्ककर्ता रिले के रूप में, यह औद्योगिक वातावरण में आमतौर पर पाए जाने वाले वैकल्पिक वर्तमान भार के लिए अनुकूलित है, जो लगातार स्विच
2. तकनीकी विनिर्देश और प्रदर्शन विशेषताएं
DILA-31 को मजबूत विद्युत और यांत्रिक विनिर्देशों के एक सेट द्वारा परिभाषित किया गया है जो इसे औद्योगिक वातावरण की एक वि इलेक्ट्रिकल रूप से, इसे प्रति ध्रुव 4 ए की अधिकतम निरंतर परिचालन वर्तमान के लिए रेट किया गया है। यह विभिन्न नियंत्रण कॉइल वोल्टेज के साथ उपलब्ध है, जिसमें 230V एसी (50/60 हर्ट्ज) और 24V डीसी जैसे सामान्य औद्योगिक मानक शामिल हैं, जो व यांत्रिक रूप से, संपर्क में 45 मिमी की एक समान चौड़ाई, 68 मिमी की ऊंचाई और एसी मॉडल के लिए लगभग 254 ग्राम के वजन के साथ एक कॉम्पैक्ट, अंतरिक्ष-बचत इस कॉम्पैक्ट 4 पोल संपर्क को मानक डीआईएन रेल पर आसानी से बढ़ने के लिए डिज़ाइन किया गया है, जो औद्योगिक नियंत्रण पैनलों में एक सर्वव विद्युत कनेक्शन विश्वसनीय पेंच टर्मिनलों के माध्यम से बनाए जाते हैं, जो बिजली और नियंत्रण सर्किट दोनों के लिए सुरक्षित और उच निर्माण को अंतरराष्ट्रीय मानकों को पूरा करने के लिए डिज़ाइन किया गया है, जिसमें RoHS अनुपालन शामिल है, जो वैश्विक पर्
3. डिजाइन विशेषताएं और निर्माण विवरण
मॉड्यूलर और विस्तार योग्य वास्तुकला
DILA-31 श्रृंखला की एक स्टैंडआउट विशेषता इसका मॉड्यूलर और विस्तार योग्य डिजाइन है। बुनियादी चार-ध्रुवीय इकाई को अतिरिक्त सहायक संपर्क ब्लॉकों के साथ विस्तारित किया जा सकता है जो शीर्ष-घुड़सवार हैं, जिस यह मॉड्यूलरिटी इंजीनियरों को बड़े पदचिह्न या पूरी तरह से अलग डिवाइस की आवश्यकता के बिना अनुप्रयोग की सटीक आवश्यकताओं के अनुरूप संपर् असेंबली के भीतर सभी संपर्क इंटरलॉक और विपरीत हैं, सटीक यांत्रिक सिंक्रनाइजेशन और सुरक्षित संचालन सुनिश्चित करते हैं।
लंबे सेवा जीवन के लिए मजबूत निर्माण
DILA-31 को मांग वाले औद्योगिक सेटिंग्स में स्थायित्व के लिए बनाया गया है। सामग्री और निर्माण का चयन लंबे यांत्रिक और विद्युत जीवन सुनिश्चित करने के लिए किया जाता है, जो लाखों परिचालन चक्र संपर्क प्रणाली को विद्युत आर्किंग को प्रभावी ढंग से प्रबंधित करने के लिए डिज़ाइन किया गया है, और उनसे लैस 灭弧室 शॉर्ट सर्किट को रोकने के लिए ऑपरेशन के दौरान कभी नहीं हटाया जाना चाहिए। संपर्क, कॉइल और इन्सुलेटिंग आवास के लिए उच्च ग्रेड की सामग्री का उपयोग पहनने, जंग और विद्युत टूटने के लिए लगातार प्रदर्शन और प्रति
एकीकृत सुरक्षा और विश्वसनीयता विशेषताएं
इस एसी संपर्क रिले के डिजाइन में सुरक्षा सर्वोच्च महत्व है। सकारात्मक रूप से निर्देशित संपर्क एक महत्वपूर्ण सुरक्षा सुविधा हैं, जिसका अर्थ है कि एनसी और कोई संपर्क कभी भी एक साथ बंद नहीं किए जा सकते हैं, जो स यह यांत्रिक जबरन मार्गदर्शन विफलता मोड को रोकता है जो खतरनाक स्थितियों का कारण बन सकता है, इसे सुरक्षा से संबंधित नियंत्रण सर्
4. प्राथमिक अनुप्रयोग क्षेत्र और उद्योग समाधान
ईटन डीआईएलए -31 की बहुमुखी प्रतिभा इसे कई औद्योगिक स्वचालन और नियंत्रण परिदृश्यों में एक आधारशिला बनाती है।
औद्योगिक स्वचालन और मोटर नियंत्रण
इसका प्राथमिक अनुप्रयोग औद्योगिक स्वचालन में है, जहां यह एक इंटरफ़ेस रिले के रूप में कार्य करता है। इसका उपयोग आमतौर पर पीएलसी के आउटपुट से सीधे बड़े संपर्क या मोटर स्टार्टर को नियंत्रित करने के लिए किया जाता ह यह सेटअप जटिल मशीनरी में, मल्टी-स्पीड मोटर्स, स्टार-डेल्टा स्टार्टर्स, या प्रशंसकों, पंपों और कंप्रेसरों के लिए सहायक मोटर्स को नियंत्रित करने के लि
बिजली प्रबंधन और वितरण प्रणाली
एक 4 ध्रुव संपर्क के रूप में, यह तीन चरण बिजली अनुप्रयोगों के लिए पूरी तरह से उपयुक्त है। इसका उपयोग तीन चरणों और एक मोटर या हीटिंग लोड की तटस्थ लाइन को एक साथ स्विच करने के लिए किया जा सकता है। यह बिजली वितरण प्रणालियों में अनुप्रयोगों के लिए आदर्श बनाता है, जैसे कि स्वचालित हस्तांतरण योजनाएं, बिजली कारक सुधार के लिए संधारित्र ब
भवन स्वचालन और नियंत्रण
भारी उद्योग के अलावा, DILA-31 भवन स्वचालन प्रणालियों में उपयोग पाता है। यह तीन चरणीय एचवीएसी इकाइयों, बड़ी प्रकाश सरणियों और वाणिज्यिक इमारतों में अन्य महत्वपूर्ण विद्युत भार को नियंत्र इसका विश्वसनीय प्रदर्शन और सुरक्षा मानकों का अनुपालन इसे आवश्यक भवन सेवाओं के प्रबंधन के लिए एक विश्वसनीय घटक बना
5. स्थापना, तारों और रखरखाव विचार
DILA-31 संपर्क के विश्वसनीय संचालन और लंबे समय तक सेवा जीवन सुनिश्चित करने के लिए उचित स्थापना महत्वपूर्ण है। स्थापना से पहले, यह सत्यापित करने की सिफारिश की जाती है कि कॉइल वोल्टेज नियंत्रण आपूर्ति वोल्टेज से मेल खाता है और मैन्युअल रूप से ज स्थापना के दौरान, संपर्क को सुरक्षित रूप से एक डीआईएन रेल पर घुड़सवार किया जाना चाहिए, और यह सुनिश्चित करने के लिए ध्यान दिया जाना चाहिए कि इकाई में को अच्छा विद्युत संपर्क सुनिश्चित करने और कंपन के कारण ढीले होने को रोकने के लिए पेंच टर्मिनलों को निर्दिष्ट टोक़ के लिए
रखरखाव के लिए, आवधिक निरीक्षण की सलाह दी जाती है। इसमें टर्मिनल पर अतिगर्म होने के संकेतों की जांच करना, यह सुनिश्चित करना कि संपर्क अत्यधिक धूल और दूषित होने से मुक्त है, और यह सत्यापित करना शाम एक महत्वपूर्ण रखरखाव पहलू संपर्कों को शामिल करता है। जबकि चांदी के मिश्र धातु संपर्क स्वाभाविक रूप से एक अंधेरे ऑक्साइड परत बनाते हैं जो प्रवाहक है और इसे दूर नहीं दायर किया जाना चाहिए, किसी भी गंभीर यह भी महत्वपूर्ण है कि यदि संपर्क के साथ आपूर्ति की जाती है 灭弧室, इस घटक को सुरक्षित रूप से चापों को बुझाने और चरण-से-चरण दोषों को रोकने के लिए संचालन के दौरान हमेशा जगह पर होना चा
6. तुलनात्मक लाभ और मूल्य प्रस्ताव
अंतरिक्ष दक्षता और डिजाइन लचीलापन
DILA-31 की कॉम्पैक्ट 45 मिमी चौड़ाई 4 पोल संपर्क के लिए अंतरिक्ष अनुकूलन की एक उच्च डिग्री का प्रतिनिधित्व करती है। यह नियंत्रण पैनल डिजाइनरों को एक छोटे पदचिह्न में अधिक कार्यक्षमता बनाने की अनुमति देता है, नियंत्रण संलग्नकों के समग्र आक इसकी मॉड्यूलर
सिस्टम सुरक्षा और विश्वसनीयता में सुधार
सकारात्मक रूप से निर्देशित संपर्कों का समावेश नियंत्रण प्रणालियों के सुरक्षा स्तर को बढ़ाता है। यह सुविधा मशीन सुरक्षा मानकों के अनुपालन की आवश्यकता वाले अनुप्रयोगों के लिए अपरिहार्य है, क्योंकि यह दोषों की घटना को रोकने में मदद करता है जो अप्रत ईटन मोलर श्रृंखला से विरासत में प्राप्त मजबूत निर्माण और सिद्ध डिजाइन सिद्धांत विफलताओं के बीच उच्च औसत समय (एमटीबीएफ) में योगदा
परिचालन लागत प्रभावकारिता
DILA-31 का लंबा विद्युत और यांत्रिक जीवन सीधे कम प्रतिस्थापन लागत और स्वामित्व की कम कुल लागत में अनुवाद करता है। पीएलसी के साथ सीधे इंटरफ़ेस करने की इसकी क्षमता नियंत्रण प्रणाली वास्तुकला को सरल बनाती है, संभावित रूप से मध्यवर्ती इंटरफ़ेस मॉड्यूल की आवश्
अक्सर पूछे जाने वाले प्रश्न (FAQs)
DILA-31 जैसे 4 पोल संपर्क को मानक 3 पोल संपर्क से क्या अलग करता है?
एक मानक 3 ध्रुव संपर्क आमतौर पर एक मोटर या लोड के तीन चरण कंडक्टर को स्विच करने के लिए उपयोग किया जाता है। एक 4 ध्रुव संपर्क एक चौथा ध्रुव जोड़ता है, जो एक महत्वपूर्ण अतिरिक्त स्विचिंग तत्व प्रदान करता है। इस अतिरिक्त ध्रुव का उपयोग पूर्ण भार पृथक्करण के लिए तटस्थ कंडक्टर को स्विच करने, सिग्नलिंग या इंटरलॉकिंग के लिए एक नियंत्रण सर्किट को स्विच करने, या ल DILA-31 के अपने ध्रुवों पर लचीले NO/NC विन्यास इसे इन सभी भूमिकाओं के लिए अनुकूलनीय बनाता है।
क्या DILA-31 का उपयोग एसी और डीसी नियंत्रण वोल्टेज दोनों के लिए किया जा सकता है?
DILA-31 श्रृंखला विशिष्ट वोल्टेज प्रकारों और रेंजों के लिए डिज़ाइन किए गए कॉइल वाले मॉडल प्रदान करती है। एसी ऑपरेशन (जैसे, 230V एसी 50 / 60Hz) और डीसी ऑपरेशन (जैसे, 24V डीसी) के लिए डिज़ाइन किए गए संस्करणों के साथ संस्करण हैं। उचित संचालन सुनिश्चित करने और क्षति से बचने के लिए अनुप्रयोग में उपलब्ध नियंत्रण आपूर्ति से मेल खाने वाले कॉइल वोल्टे
इस संपर्क की विस्तार क्षमता व्यवहार में कैसे काम करती है?
मूल DILA-31 इकाई को अतिरिक्त, अलग से उपलब्ध सहायक संपर्क मॉड्यूल से लैस किया जा सकता है जो मुख्य इकाई के शीर्ष पर संलग्न होत ये मॉड्यूल, जो अतिरिक्त सामान्य रूप से खुले या सामान्य रूप से बंद संपर्क प्रदान कर सकते हैं, मुख्य संपर्क पर यां जब मुख्य संपर्ककर्ता का कॉइल ऊर्जा प्राप्त होता है और आर्मेचर चलता है, तो यह इन सहायक मॉड्यूलों में संपर्कों को भी सक्रिय करता है, प्रभावी रूप से सर्किटों की संख्य
'सकारात्मक मार्गदर्शित संपर्क' का महत्व क्या है?
सकारात्मक रूप से निर्देशित (या यांत्रिक रूप से जुड़े हुए) संपर्क एक मौलिक सुरक्षा विशेषता हैं। वे यह सुनिश्चित करते हैं कि सामान्य रूप से खुले और सामान्य रूप से बंद संपर्क भौतिक रूप से इस तरह से जुड़े हुए हैं कि दोनों को एक यह "ब्रेक-फ्री-मेक" कार्रवाई सुरक्षा इंटरलॉक सर्किट के लिए महत्वपूर्ण है, क्योंकि यह एक ऐसी स्थिति को रोकता है जहां, उदाहरण के लिए, एक साथ एक मोटर पर एक आगे
DILA-31 को समस्या निवारण के लिए क्या प्रमुख कदम हैं जो संचालित नहीं होते हैं?
सबसे पहले, सत्यापित करें कि कॉइल टर्मिनलों में सही नियंत्रण वोल्टेज मौजूद है। यदि वोल्टेज मौजूद है लेकिन संपर्क में नहीं खींचता है, तो कॉइल दोषपूर्ण हो सकता है। यदि यह चैटर या ठीक से सील नहीं करता है, तो वोल्टेज बहुत कम हो सकता है। यदि कॉइल ऊर्जा प्राप्त है और आर्मेचर चलता है लेकिन भार को शक्ति नहीं मिलती है, तो मुख्य संपर्क पहने या क्षतिग्रस्त हो सकते हैं। संपर्क या इसके लोड कनेक्शन पर किसी भी भौतिक निरीक्षण या रखरखाव करने से पहले हमेशा सुनिश्चित करें कि बिजली डिस्कनेक्ट
