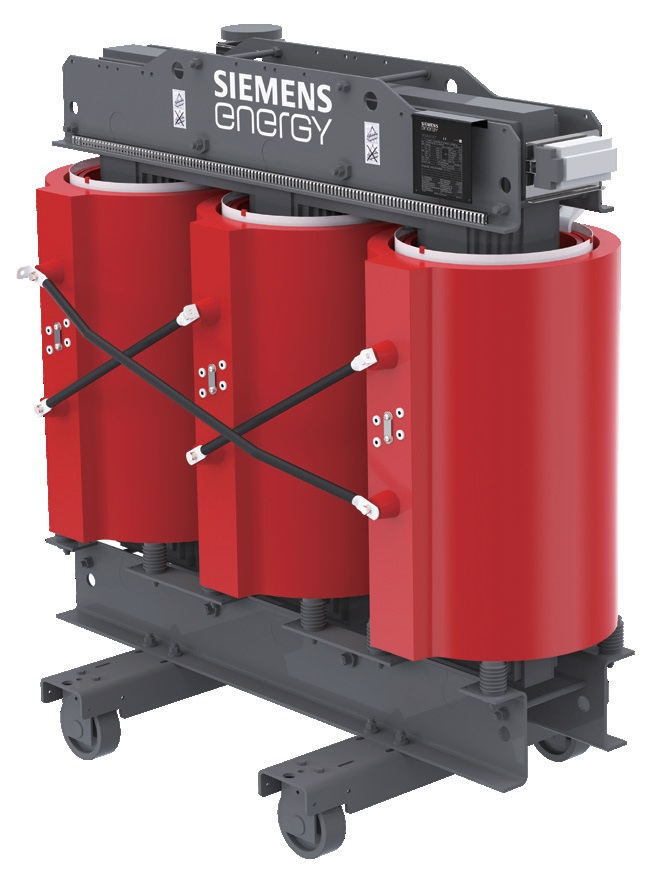

यह 35kV कास्ट-रेसिन डिस्ट्रीब्यूशन ट्रांसफार्मर विश्वसनीय ड्राई-टाइप संचालन के साथ 200–2500 kVA की रेटेड क्षमता प्रदान करता है। मध्यम-वोल्टेज इनडोर डिस्ट्रीब्यूशन के लिए इंजीनियर किया गया, यह पर्यावरणीय खतरों को कम करने के लिए आग से सुरक्षित, तेल-मुक्त डिज़ाइन को शामिल करता है।
शहरी औद्योगिक सुविधाओं और घने वाणिज्यिक परिसरों का निरंतर विस्तार मध्यम-वोल्टेज बिजली वितरण नेटवर्क पर गंभीर दबाव पैदा करता है, जिसके परिणामस्वरूप अक्सर स्थानिक बाधाएं और सख्त अग्नि सुरक्षा मांगें होती हैं। पारंपरिक तेल में डूबे हुए ट्रांसफार्मर आंतरिक आग के खतरे पैदा करते हैं और व्यापक समावेशन बुनियादी ढांचे की आवश्यकता होती है, जिससे वे इनडोर या भूमिगत स्थापना के लिए अनुपयुक्त हो जाते हैं। यह 35kV कास्ट-रेसिन ड्राई-टाइप डिस्ट्रीब्यूशन ट्रांसफार्मर वैक्यूम-कास्ट एपॉक्सी रेसिन वाइंडिंग आर्किटेक्चर का उपयोग करके इन कमियों को दूर करता है जो दहनशील इन्सुलेटिंग तरल पदार्थों को पूरी तरह से समाप्त कर देता है। 35, 36, 37, और 38.5 kV पर हाई-वोल्टेज टैपिंग और 0.4 kV के लो-वोल्टेज आउटपुट के साथ सिस्टम वोल्टेज पर काम करते हुए, यूनिट इलेक्ट्रोमैग्नेटिक डिस्ट्रीब्यूशन को अनुकूलित करने के लिए उन्नत फ़ॉइल वाइंडिंग तकनीक को एकीकृत करती है। यह डिज़ाइन पैकेज सबस्टेशन और सीमित उपयोगिता कक्षों में सहज एकीकरण के लिए एक कॉम्पैक्ट पदचिह्न बनाए रखते हुए शॉर्ट-सर्किट यांत्रिक शक्ति में काफी सुधार करता है।
उत्पाद का अवलोकन और मुख्य विशेषताएं
यह उत्पाद सुरक्षित, कुशल इनडोर मध्यम-वोल्टेज बिजली वितरण के लिए विशेष रूप से डिज़ाइन किए गए 35kV कास्ट-रेसिन ड्राई-टाइप डिस्ट्रीब्यूशन ट्रांसफार्मर का एक वर्ग है। यह 200 से 2500 kVA तक की क्षमता रेटिंग को समायोजित करता है, जो इसे वाणिज्यिक भवनों, औद्योगिक संयंत्रों और उपयोगिता बुनियादी ढांचे के लिए अत्यधिक बहुमुखी बनाता है।
वैक्यूम-कास्ट एपॉक्सी रेसिन वाइंडिंग बेहतर नमी प्रतिरोध, दरार की रोकथाम और असाधारण रूप से कम आंशिक डिस्चार्ज स्तर प्रदान करती है। फ़ॉइल वाइंडिंग निर्माण अक्षीय बलों को समान रूप से वितरित करके शॉर्ट-सर्किट स्थितियों के तहत यांत्रिक स्थिरता में सुधार करता है। तेल-मुक्त, अग्नि-सुरक्षित कॉन्फ़िगरेशन आग के जोखिमों और पर्यावरणीय संदूषण को समाप्त करता है, जिससे लोड केंद्रों के ठीक बगल में स्थापना की अनुमति मिलती है।
कम-नुकसान प्रदर्शन विशेषताएं परिचालन ऊर्जा की बर्बादी को कम करती हैं, जबकि अनुकूलित कोर और कॉइल ज्यामिति शोर-संवेदनशील वातावरण के लिए ध्वनिक शोर को कम करती हैं। PT100 तापमान सेंसर और RS485 संचार पोर्ट को शामिल करने वाले वैकल्पिक बुद्धिमान निगरानी पैकेज वास्तविक समय थर्मल ट्रैकिंग और पर्यवेक्षी नियंत्रण एकीकरण को सक्षम करते हैं।
कोर उच्च श्रेणी के अनाज-उन्मुख सिलिकॉन स्टील शीट का उपयोग करता है जो कोर के नुकसान और उत्तेजना वर्तमान को कम करने के लिए सटीक स्टेप-लैप जोड़ों के साथ इकट्ठा होते हैं। हाई-वोल्टेज और लो-वोल्टेज वाइंडिंग उच्च शुद्धता वाले तांबे या एल्यूमीनियम कंडक्टर का उपयोग करके संरचित होती हैं जो इन्सुलेटिंग फ़ॉइल से लिपटी होती हैं। प्राकृतिक वायु शीतलन (AN) मानक है, जिसमें अल्पकालिक अधिभार क्षमता को बढ़ाने के लिए एक उन्नयन के रूप में जबरन वायु शीतलन (AF) उपलब्ध है।
तकनीकी विनिर्देश
रेटेड वोल्टेज HV: 35 kV @ 50 Hz
रेटेड वोल्टेज LV: 0.4 kV @ 50 Hz
क्षमता रेंज: 200 - 2500 kVA @ निरंतर संचालन
HV टैपिंग: 35 / 36 / 37 / 38.5 kV @ ऑफ-सर्किट टैप चेंजर
वेक्टर समूह: Dyn11 / Yyn0 @ मानक कॉन्फ़िगरेशन
नुकसान का स्तर: 13-प्रकार का कम-नुकसान स्तर @ रेटेड लोड
कंडक्टर सामग्री: तांबा या एल्यूमीनियम @ फ़ॉइल वाइंडिंग
शीतलन विधि: AN / AF @ प्राकृतिक या जबरन हवा
इन्सुलेशन वर्ग: वर्ग F / H @ 155°C / 180°C तापमान सूचकांक
संलग्नक सुरक्षा: IP00 / IP20 / IP23 @ इनडोर स्थापना
वाइंडिंग एनकैप्सुलेशन: वैक्यूम प्रेशर कास्टिंग एपॉक्सी रेसिन @ 100% ठोस सामग्री
आंशिक डिस्चार्ज: 10 pC से कम @ 1.3 Um
अनुप्रयोग और चयन गाइड
यह ट्रांसफार्मर उच्च अग्नि सुरक्षा और कॉम्पैक्ट उपकरण पदचिह्न की मांग करने वाले वातावरण में मध्यम-वोल्टेज बिजली वितरण के लिए इंजीनियर किया गया है। विशिष्ट अनुप्रयोग परिदृश्यों में ऊंची-मंजिल वाणिज्यिक परिसर, अस्पताल, डेटा सेंटर, भूमिगत पारगमन स्टेशन और औद्योगिक विनिर्माण संयंत्र शामिल हैं। इन वातावरणों में, उचित इकाई के चयन के लिए विशिष्ट स्थानिक बाधाओं, ध्वनिक उत्सर्जन सीमाओं और स्थानीय भवन अग्नि कोड का मूल्यांकन करने की आवश्यकता होती है।
चयन प्रक्रिया प्रणाली वोल्टेज मापदंडों और आवश्यक स्पष्ट शक्ति क्षमता के निर्धारण के साथ शुरू होने वाले एक संरचित इंजीनियरिंग पथ का अनुसरण करती है। इसके बाद, खरीदारों को सुविधा संचालन व्यय लक्ष्यों के साथ संरेखित करने के लिए 13-प्रकार के कम-नुकसान स्तर जैसे उचित ऊर्जा-कुशलता टियर को निर्दिष्ट करना होगा। पर्यावरण के संपर्क के आधार पर संलग्नक सुरक्षा वर्गों को चुना जाना चाहिए, जो समर्पित विद्युत कक्षों के लिए ओपन-फ्रेम IP00 से लेकर रहने योग्य स्थानों के लिए IP20 या IP23 तक होता है। विशिष्ट परिचालन मांगों को पूरा करने के लिए दोहरे लो-वोल्टेज आउटपुट, विशेष संलग्नक, या एम्बेडेड तापमान नियंत्रक सहित वैकल्पिक अनुकूलन को एकीकृत किया जा सकता है।
स्थापना और अनुपालन
उचित यांत्रिक प्लेसमेंट के लिए संरचनात्मक अनुनाद को अलग करने के लिए एंटी-वाइब्रेशन पैड या स्टीयरेबल रोलर्स का उपयोग करते हुए, ट्रांसफार्मर बेस को एक स्तर के कंक्रीट फाउंडेशन पर मजबूती से लंगर डालने की आवश्यकता होती है। ठोस विदेशी वस्तुओं के प्रवेश को रोकने के लिए मानक इनडोर सबस्टेशन के लिए आम तौर पर IP20 या IP21 का उपयोग करते हुए, संलग्नक चयन पर्यावरण के संपर्क से मेल खाना चाहिए। हाई-वोल्टेज कनेक्शन विशेष टर्मिनल बशिंग्स या वियोज्य कनेक्टर के माध्यम से निष्पादित किए जाते हैं, जबकि लो-वोल्टेज टर्मिनेशन थर्मल विस्तार को समायोजित करने के लिए लचीले तांबे के बसबार का उपयोग करते हैं।
केबल रूटिंग के लिए विद्युत चुम्बकीय हस्तक्षेप को रोकने के लिए मध्यम-वोल्टेज बिजली लाइनों को कम-वोल्टेज नियंत्रण और तापमान निगरानी तारों से अलग करने की आवश्यकता होती है। लोड उतार-चढ़ाव के दौरान थर्मल तनाव और गतिशील यांत्रिक कंपन को कम करने के लिए लो-वोल्टेज बसबार में लचीले विस्तार जोड़ों की सुविधा होनी चाहिए। मुख्य लोहे के कोर, ट्रांसफार्मर फ्रेम और धातु के संलग्नक को लागू सुरक्षा कोड के अनुपालन में सुविधा मुख्य पृथ्वी ग्रिड से जुड़े कम-प्रतिबाधा ग्राउंडिंग रास्तों को बनाए रखना चाहिए।
ट्रांसफार्मर डिज़ाइन और निर्माण प्रक्रियाएं ड्राई-टाइप पावर ट्रांसफार्मर को कवर करने वाले प्रासंगिक अंतरराष्ट्रीय और राष्ट्रीय मानकों का अनुपालन करती हैं। प्रकार के परीक्षणों में परिचालन सुरक्षा की गारंटी के लिए बिजली आवेग वोल्टेज परीक्षण, तापमान वृद्धि परीक्षण, और शॉर्ट-सर्किट विदस्टैंड मूल्यांकन शामिल हैं। नियमित कारखाना परीक्षण प्रेषण से पहले इन्सुलेशन प्रतिरोध, परिवर्तन अनुपात, वेक्टर समूह सत्यापन, और नो-लोड नुकसान माप को सत्यापित करता है।
चयन मार्गदर्शन और वैकल्पिक विकल्प
मध्यम-वोल्टेज ड्राई-टाइप उपकरणों को निर्दिष्ट करने वाली इंजीनियरिंग टीमों को मौजूदा स्विचगियर कॉन्फ़िगरेशन से मेल खाने के लिए क्षमता रेटिंग, प्रतिबाधा वोल्टेज और भौतिक आयामों को संतुलित करना चाहिए। जब विशिष्ट परियोजना पदचिह्न या विशिष्ट विद्युत मापदंडों को अनुकूलित इंजीनियरिंग की आवश्यकता होती है, तो स्थानीय तकनीकी सहायता आवश्यक हो जाती है। बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) वैकल्पिक रेटिंग या रेट्रोफ़िट आवश्यकताओं से मेल खाने में मदद करने के लिए पेशेवर इंजीनियरिंग परामर्श और क्रॉस-रेफरेंस चयन सेवाएं प्रदान करती है। उनकी तकनीकी टीम प्रोक्योरमेंट वर्कफ़्लो को सुव्यवस्थित करने के लिए घटक सत्यापन और स्थानीय उपलब्धता में सहायता करती है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. Q: मानक क्षमता रेटिंग के लिए वर्तमान स्टॉक उपलब्धता और डिलीवरी समयसीमा क्या है?
A: लीड समय को कम करने के लिए क्षेत्रीय वितरण इन्वेंट्री में 200 से 2500 kVA तक के मानक 35kV कास्ट-रेसिन ट्रांसफार्मर बनाए रखे जाते हैं। बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) लंबे विनिर्माण बैकलॉग को दरकिनार करने के लिए तेजी से प्रेषण शेड्यूल का समन्वय करती है।
2. Q: इन ड्राई-टाइप डिस्ट्रीब्यूशन ट्रांसफार्मर पर कौन सी वारंटी शर्तें और बिक्री के बाद की सहायता लागू होती है?
A: इकाइयां विनिर्माण दोषों और सामग्री अखंडता को कवर करने वाली एक व्यापक कारखाने की वारंटी द्वारा समर्थित हैं। बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) स्थानीय तकनीकी सहायता, नैदानिक सहायता, और त्वरित प्रतिस्थापन समन्वय प्रदान करती है।
3. Q: तांबे और एल्यूमीनियम वाइंडिंग के बीच प्राथमिक प्रदर्शन अंतर और चयन मानदंड क्या हैं?
A: तांबे की वाइंडिंग उच्च विद्युत चालकता और यांत्रिक तन्य शक्ति प्रदान करती है, जिसके परिणामस्वरूप प्रतिबंधित स्थानों के लिए अधिक कॉम्पैक्ट ट्रांसफार्मर पदचिह्न होता है। एल्यूमीनियम वाइंडिंग उन स्थापनाओं के लिए हल्का संरचनात्मक वजन और एक लागत प्रभावी विकल्प प्रदान करती है जहां स्थान की सीमाएं कम प्रतिबंधात्मक हैं।
4. Q: क्या इस कास्ट-रेसिन ड्राई-टाइप ट्रांसफार्मर को बाहरी वातावरण में स्थापित किया जा सकता है?
A: मानक कॉन्फ़िगरेशन IP00, IP20, या IP23 मानकों को पूरा करने वाले सुरक्षात्मक विद्युत कक्षों या स्विचगियर संलग्नकों के भीतर इनडोर स्थापना के लिए रेटेड हैं। बाहरी तैनाती के लिए वर्षा और प्रत्यक्ष सौर विकिरण से बचाने के लिए IP54 या उससे अधिक रेटेड एक विशेष वेदरप्रूफ संलग्नक की आवश्यकता होती है।
5. Q: ऊंचे परिवेश की स्थिति के तहत इस ट्रांसफार्मर की अल्पकालिक अधिभार क्षमता क्या है?
A: एपॉक्सी रेसिन कास्ट संरचना में मजबूत थर्मल जड़ता होती है, जिससे ड्राई-टाइप ट्रांसफार्मर के लिए मानक लोडिन गाइड के अनुसार अस्थायी अधिभार की अनुमति मिलती है। रेटेड क्षमता से परे निरंतर संचालन के लिए पर्याप्त परिवेश वेंटिलेशन या जबरन एयर कूलिंग प्रशंसकों के कार्यान्वयन की आवश्यकता होती है।
6. Q: तेल-मुक्त कास्ट-रेसिन ट्रांसफार्मर के लिए कौन सा नियमित रखरखाव आवश्यक है?
A: इन्सुलेटिंग तेल की अनुपस्थिति द्रव नमूनाकरण, ढांकता हुआ निस्पंदन, या हर्मेटिक सील निरीक्षण की आवश्यकता को समाप्त करती है। नियमित रखरखाव सुविधा पर्यावरणीय स्थितियों के अनुसार वाइंडिंग सतहों और टर्मिनल निरीक्षण से समय-समय पर धूल हटाने तक सीमित है।
7. Q: अस्पतालों या वाणिज्यिक भवनों जैसे शोर-संवेदनशील स्थानों में ध्वनिक शोर स्तर कैसा प्रदर्शन करता है?
A: कोर और कॉइल विधानसभाओं को कम डेसीबल उत्सर्जन स्तर बनाए रखने के लिए अनुकूलित चुंबकीय फ्लक्स घनत्व और पृथक नम समर्थन के साथ डिज़ाइन किया गया है। यह भारी ध्वनिक संलग्नकों की आवश्यकता के बिना रहने वाले क्षेत्रों के पास स्थापना के लिए इकाई को उपयुक्त बनाता है।
8. Q: 13-प्रकार के कम-नुकसान पदनाम का परिचालन कार्य क्या है?
A: 13-प्रकार का कम-नुकसान पदनाम नो-लोड और लोड पावर अपव्यय को कम करने के लिए डिज़ाइन किए गए अनुकूलित कोर स्टील उपयोग और वाइंडिंग ज्यामिति को इंगित करता है। यह दक्षता स्तर परिचालन बिजली की खपत को कम करता है और सबस्टेशन कक्ष के भीतर जीवन-चक्र गर्मी अपव्यय को कम करता है।
9. Q: ट्रांसफार्मर सक्रिय होने पर क्या ऑफ-सर्किट टैप चेंजर को समायोजित किया जा सकता है?
A: नहीं, 35, 36, 37, और 38.5 kV पर हाई-वोल्टेज टैपिंग को एक ऑफ-सर्किट टैप लिंक के माध्यम से प्रबंधित किया जाता है जिसे केवल तभी समायोजित किया जाना चाहिए जब ट्रांसफार्मर पूरी तरह से डी-एरोर्जाइज्ड और आइसोलेटेड हो। लोड के तहत टैप समायोजन का प्रयास करने से गंभीर विद्युत चाप के खतरे पैदा होते हैं।
10. Q: तापमान नियंत्रक के साथ कौन से निगरानी संकेत और सुरक्षा इंटरफेस शामिल हैं?
A: यूनिट में डिजिटल तापमान नियंत्रक से जुड़े लो-वोल्टेज वाइंडिंग ब्लॉकों के भीतर एम्बेडेड PT100 प्रतिरोध तापमान डिटेक्टर हैं। सिस्टम उच्च तापमान चरणों के लिए प्रोग्राम योग्य अलार्म आउटपुट और अपस्ट्रीम सर्किट ब्रेकर के लिए स्वचालित ट्रिप सिग्नल प्रदान करता है।
