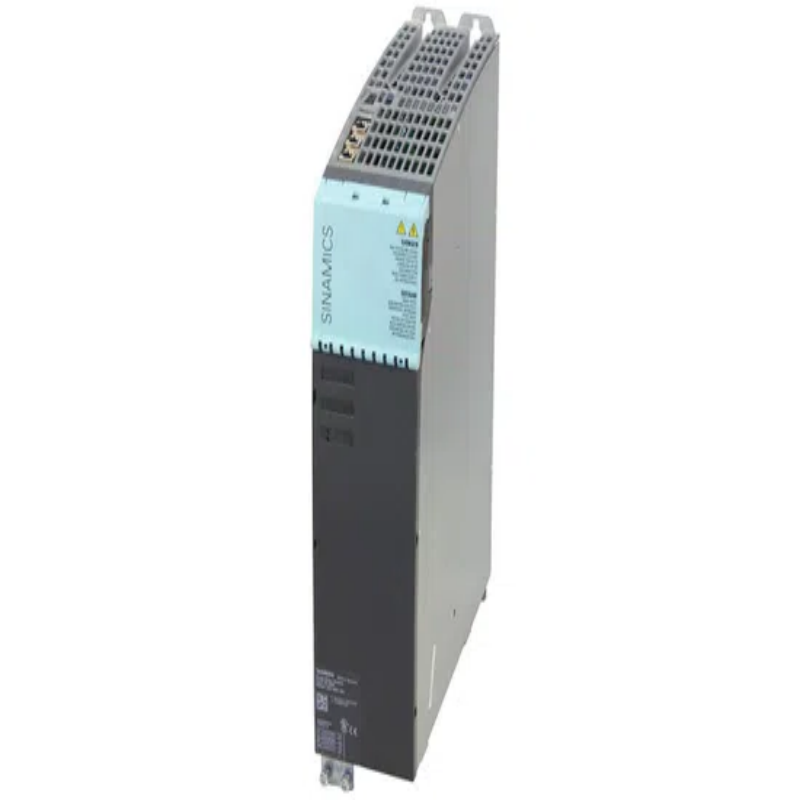

सीमेंस 6SL3130-7TE21-6AA3 एएलएम सक्रिय पावर मॉड्यूल (बुक-स्टाइल)

सीमेंस 6SL3130-7TE21-6AA3 प्रसिद्ध SINAMICS S120 ड्राइव सिस्टम से एक एक्टिव लाइन मॉड्यूल (एएलएम) है। यह 16 किलोवाट, बुकसाइज़-स्वरूपित बिजली आपूर्ति मॉड्यूल एक सरल रेक्टिफायर से अधिक है - यह एक उच्च परिशुद्धता, पुनर्जीवित शक्ति कनवर्टर है जो परिष्कृत बहु-अक

यह ग्रिड में ऊर्जा वसूली को सक्षम करते हुए एक स्थिर, विनियमित डीसी बस वोल्टेज प्रदान करता है, उच्च-गतिशील मशीन टूल से लेकर सटीक पैकेजिंग सिस्टम तक नीचे इस एएलएम मॉडल की विस्तृत जांच दी गई है, साथ ही औद्योगिक स्वचालन में बिजली मॉड्यूल की व्यापक भूमिका और चयन मानदंडों

<एसजी>उत्पाद कोर: तकनीकी विनिर्देश और कार्यात्मक शरीर रचना

अपने मूल में, 6SL3130-7TE21-6AA3 डाउनस्ट्रीम मोटर मॉड्यूल की आपूर्ति के लिए तीन चरण एसी पावर को एक सटीक रूप से विनियमित डीसी बस वोल्टेज म

<एसजी>प्रमुख तकनीकी डेटा

लेख संख्या: 6SL3130-7TE21-6AA3

उत्पाद प्रकार: सिनामिक्स एस120 सक्रिय लाइन मॉड्यूल (एएलएम)

इनपुट वोल्टेज: 3 एसी 380-480 वी, 50/60 हर्ट्ज

आउटपुट पावर: 16 किलोवाट

आउटपुट डीसी वर्तमान: 27 ए

विनियमित डीसी लिंक वोल्टेज: 600 वी डीसी

शीतलन विधि: आंतरिक हवा शीतलन

डिजाइन: पुस्तक आकार

संचार: एकीकृत DRIVE-CLiQ इंटरफ़ेस

मुख्य विशेषताएं और घटक

आईजीबीटी-आधारित सक्रिय सुधार: बुनियादी डायोड पुलों के विपरीत, यह द्विदिशात्मक बिजली प्रवाह के लिए आईजीबीटी (इन्सुलेटेड-गेट द्व इससे यह मोटर मोटर चलाने के दौरान एक रेक्टिफायर और मोटर ब्रेकिंग के दौरान ग्रिड में ऊर्जा वापस प्रदान करने के लिए एक इन्वर्टर क

स्थिर डीसी लिंक वोल्टेज: मुख्य आपूर्ति उतार-चढ़ाव के बावजूद एक स्थिर डीसी बस वोल्टेज (जैसे, 600V) बनाए रखता है। यह मोटर वोल्टेज को आपूर्ति वोल्टेज से अलग करता है, सभी कनेक्टेड ड्राइवों के लिए सुसंगत प्रदर्शन सुनिश्चित

एकीकृत प्रणाली कनेक्टिविटी: DRIVE-CLiQ के माध्यम से S120 पारिस्थितिकी तंत्र में पूरी तरह से एकीकृत। यह डिजिटल इंटरफ़ेस स्वचालित विन्यास, व्यापक निदान और नियंत्रण सीयू (नियंत्रण इकाई) के साथ वास्तविक समय डेट

व्यापक सुरक्षा और शील्डिंग: उचित ईएमसी प्रथाओं का समर्थन करने के लिए केबल शील्ड (पावर और सिग्नल केबल) को जोड़ने के लिए इंटर इसमें एकीकृत सुरक्षा कार्य भी हैं (जैसे, समर्पित टर्मिनलों के माध्यम से सुरक्षित टॉर्क ऑफ / एसटीओ) ।

<एसजी>प्रदर्शन लाभ: इस एएलएम क्यों चुनें?

6SL3130-7TE21-6AA3 का तकनीकी डिजाइन महत्वपूर्ण ऑन-साइट लाभों का अनुवाद करता है:

असाधारण शक्ति गुणवत्ता: लगभग साइनसोइडल इनपुट वर्तमान का उत्पादन करता है, जिसके परिणामस्वरूप एक उच्च शक्ति कारक (cos φ ≈ 1) ह यह आपूर्ति नेटवर्क में प्रतिक्रियाशील शक्ति और हार्मोनिक विकृति को कम से कम करता है, अक्सर बाहरी शक्ति कारक सुधार इकाइयों की आवश्यक

ऊर्जा दक्षता और लागत बचत: ब्रेकिंग ऊर्जा को सीधे संयंत्र के विद्युत ग्रिड में वापस उत्पन्न करता है, ऊर्जा खपत और गर्मी उत्पा यह विशेष रूप से अक्सर स्टार्ट-स्टॉप चक्र या उच्च जड़ता भार, परिचालन लागत को कम करने और कार्बन पदचिह्न को कम करने वाले अनुप्

अधिकतम प्रक्रिया गुणवत्ता और अपटाइम: स्थिर डीसी बस वोल्टेज यह सुनिश्चित करता है कि मोटर मॉड्यूल कम गति पर भी पूर्ण टोक़ प्रदान करते ह यह उच्च परिशुद्धता मशीनिंग, सिंक्रनाइज्ड गति और प्रक्रिया स्थिरता के लिए महत्वपूर्ण है, उत्पादन दोषों और अनियोजित डाउनटाइ

एकीकरण और विशिष्ट अनुप्रयोग

इस मॉड्यूल को आमतौर पर एक केंद्रीय इकाई (जैसे, CU320-2) द्वारा नियंत्रित किया जाता है या एक SIMATIC / SINUMERIK स्वचालन वातावरण में एक यह SINAMICS S120 "कॉमन डीसी बस" वास्तुकला का एक आधारशिला है, जहां एक एएलएम एक ही डीसी बस पर कई मोटर मॉड्यूल (सर्वो या वेक्टर नियंत्रण) की आपूर्ति कर सकता है।

<एसजी>प्रमुख अनुप्रयोग क्षेत्र

मशीन टूल्स: उच्च गतिशील प्रतिक्रिया और सटीकता की आवश्यकता होने वाले सीएनसी मशीनिंग केंद्र, लेथ और ग्राइंडर।

पैकेजिंग मशीनरी: भरने, पैलेटाइज़िंग और लपेटने की मशीनों में रोबोट और सर्वो-संचालित अक्ष।

सामग्री हैंडलिंग: उच्च गति वाले गैंट्री रोबोट, स्वचालित भंडारण और पुनर्प्राप्ति प्रणाली (एएस / आरएस) ।

परीक्षण बेंच: सिमुलेटर और डायनामोमीटर जिन्हें मोटर चलाने और पुनर्जनन क्षमताओं की आवश्यकता होती है।

मॉडल से परे: औद्योगिक स्वचालन में पावर मॉड्यूल को समझना

सूचित निर्णय लेने के लिए, सीमेंस के पावर मॉड्यूल लाइनअप के भीतर सक्रिय लाइन मॉड्यूल को संदर्भित करना और प्रमुख प्रणाली डि

<एसजी>पावर मॉड्यूल स्पेक्ट्रम: एएलएम बनाम एसएलएम बनाम बीएलएम

SINAMICS S120 तीन मुख्य पावर मॉड्यूल प्रकार प्रदान करता है, प्रत्येक विभिन्न प्रदर्शन और लागत आवश्यकताओं के अनुरूप

<एसजी>1.1 सक्रिय लाइन मॉड्यूल (एएलएम)

डीसी लिंक वोल्टेज: विनियमित (जैसे, 600V)

ऊर्जा प्रतिक्रिया: हां (पुनर्जन्मात्मक)

प्रौद्योगिकी: आईजीबीटी-आधारित सक्रिय फ्रंट एंड

इनपुट पावर फैक्टर: ~ 1 (उत्कृष्ट)

विशिष्ट उपयोग का मामला: उच्च परिशुद्धता, गतिशील, ऊर्जा-बचत अनुप्रयोग (जैसे, सीएनसी मशीनें, उच्च गति रोबोट) ।

<एसजी>1.2 स्मार्ट लाइन मॉड्यूल (एसएलएम)

डीसी लिंक वोल्टेज: गैर-विनियमित (~ 1.35 एक्स इनपुट वोल्टेज)

ऊर्जा प्रतिक्रिया: हां (पुनर्जन्मात्मक)

प्रौद्योगिकी: आईजीबीटी-आधारित

इनपुट पावर फैक्टर: & amp; gt;0.96 (बहुत अच्छा)

विशिष्ट उपयोग का मामला: ऊर्जा वसूली की आवश्यकता वाले अनुप्रयोग लेकिन उतार-चढ़ाव वाले डीसी लिंक वोल्टेज (जैसे, कुछ प

<एसजी>1.3 बेसिक लाइन मॉड्यूल (बीएलएम)

डीसी लिंक वोल्टेज: गैर-विनियमित (~ 1.35 एक्स इनपुट वोल्टेज)

ऊर्जा प्रतिक्रिया: नहीं (गैर-पुनर्जननीय)

प्रौद्योगिकी: डायोड / थायरिस्टर आधारित

इनपुट पावर फैक्टर: लाइन रिएक्टर पर निर्भर

विशिष्ट उपयोग का मामला: दुर्लभ ब्रेकिंग (जैसे, पंप, प्रशंसक) के साथ लागत-संवेदनशील अनुप्रयोग। ब्रेकिंग ऊर्जा को बर्बाद करने के लिए एक ब्रेकिंग प्रतिरोधक की आवश्यकता होती है।

1.4 कैसे चुनने के लिए

एएलएम का चयन करें: जब आपको स्थिर डीसी लिंक वोल्टेज, उत्कृष्ट बिजली की गुणवत्ता और अधिकतम ऊर्जा वसूली (सटीकता या गतिशील का

एसएलएम का चयन करें: जब ऊर्जा वसूली महत्वपूर्ण है, लेकिन उतार-चढ़ाव डीसी लिंक वोल्टेज स्वीकार्य है (प्रदर्शन और ल

बीएलएम का चयन करें: न्यूनतम ब्रेकिंग के साथ सरल, बजट-केंद्रित अनुप्रयोगों के लिए (कोई ऊर्जा वसूली की आवश

<एसजी> 2। सिस्टम डिजाइन के लिए महत्वपूर्ण विचार

एक एएलएम को एकीकृत करने के लिए तीन प्रमुख विवरणों पर ध्यान देने की आवश्यकता होती है:

अनिवार्य सक्रिय इंटरफ़ेस मॉड्यूल (एआईएम): ग्रिड और एएलएम के बीच एक एआईएम स्थापित किया जाना चाहिए। यह ईएमसी अनुपालन और सुरक्षित संचालन के लिए आवश्यक

शीतलन और अंतरिक्ष: बुकसाइज़ डिजाइन नियंत्रण अलमारियों में कॉम्पैक्ट, साइड-बाय-साइड माउंटिंग की अनुमत अतिगर्मी से बचने के लिए पर्याप्त वायु प्रवाह और परिवेश के तापमान सीमा (0-40 डिग्री सेल्सियस बिना डिग्रेटिंग) क

सिस्टम कॉन्फ़िगरेशन: पूरी ड्राइव सिस्टम (एएलएम, मोटर मॉड्यूल, मोटर्स) को सीमेंस के सिनामिक्स स्टार्टड्राइव सॉफ़्टवेयर (टी

अक्सर पूछे जाने वाले प्रश्न (FAQs)

<एसजी> 1। एक बुनियादी बिजली आपूर्ति की तुलना में एक एएलएम ऊर्जा कैसे बचाता है?

एक एएलएम ब्रेकिंग ऊर्जा को पुनर्जीवित करता है: ब्रेकिंग के दौरान, मोटर्स जनरेटर के रूप में कार्य करती बेसिक मॉड्यूल (बीएलएम) इस ऊर्जा को प्रतिरोधकों के माध्यम से गर्मी के रूप में बर्बाद करते हैं, लेकिन एएलएम इसे ग्रिड में वापस उलटाते हैं। यह पुनर्नवीन

<एसजी> 2। क्या एएलएम से विनियमित डीसी वोल्टेज वास्तव में महत्वपूर्ण है?

हाँ, उच्च प्रदर्शन कार्यों के लिए। एक स्थिर डीसी बस यह सुनिश्चित करती है कि मोटर मॉड्यूल सभी गतियों पर पूर्ण टोक़ प्रदान करते हैं, मुख्य उतार-चढ़ाव या भारी भार यह सटीक मशीनिंग या सिंक्रनाइज्ड गति के लिए महत्वपूर्ण वोल्टेज सैग के दौरान प्रदर्शन मुद्दों को रोकता है।

<एसजी> 3। मेरा आवेदन अक्सर ब्रेक नहीं करता है। क्या मुझे अभी भी एलएम की आवश्यकता है?

यदि ऊर्जा बचत महत्वपूर्ण नहीं है, तो अन्य एएलएम लाभों पर ध्यान केंद्रित करेंः रॉक-सॉलिड डीसी बस वोल्टेज (प्रक्रिया स्थिरता के लिए) और लग यदि इनमें कोई फर्क नहीं पड़ता है, तो एक एसएलएम या बीएलएम अधिक लागत प्रभावी है।

<एसजी> 4। इस एएलएम का उपयोग करने के लिए मुझे किस प्रमुख घटक को जोड़ना चाहिए?

आपको मुख्य शक्ति और एएलएम के बीच एक सक्रिय इंटरफ़ेस मॉड्यूल (एआईएम) की आवश्यकता है। यह वैकल्पिक नहीं है-यह सुरक्षित, ईएमसी-अनुरूप संचालन के लिए आवश्

<एसजी> 5। क्या यह 16kW ALM शक्ति मिश्रित मोटर मॉड्यूल कर सकता है?

हां, सामान्य DC बस के माध्यम से। एएलएम निरंतर शक्ति की 16 किलोवाट की आपूर्ति करता है; आप S120 मोटर मॉड्यूल (जैसे, 10kW + दो 3kW) के किसी भी संयोजन को कनेक्ट कर सकते हैं जब तक कि कुल मांग 16kW से अधिक नहीं है (पीक लोड के लिए लेखांकन)।

<एसजी> 6। एएलएम रखरखाव के प्रमुख बिंदु क्या हैं?

रोकथाम पर ध्यान केंद्रित करेंः शीतलन पंखों/पंखों को साफ रखें (अतिगर्मी से बचें), डाउनटाइम के दौरान बिजली कनेक्शन की कसनता की जांच करें, और भविष्यवाणी रखरखाव के
