मांग को पूरा करने वाले सब-ट्रांसमिशन नेटवर्क और उच्च-क्षमता वाले औद्योगिक अनुप्रयोगों के लिए इंजीनियर किया गया, यह 35kV कास्ट-रेसिम ड्राई-टाइप पावर ट्रांसफार्मर 4000 से 20000 kVA तक विश्वसनीय वोल्टेज रूपांतरण प्रदान करता है। तेल-मुक्त, अग्नि-सुरक्षित विन्यास और उन्नत वैक्यूम-कास्ट फॉइल विंडिंग्स के साथ निर्मित, यह शॉर्ट-सर्किट घटनाओं के दौरान विद्युत चुम्बकीय बलों के खिलाफ असाधारण संरचनात्मक प्रतिरोध सुनिश्चित करते हुए आग के जोखिम को समाप्त करता है।
डेटा केंद्रों, भारी विनिर्माण सुविधाओं और शहरी उपयोगिताओं की सेवा करने वाले आधुनिक बिजली वितरण नेटवर्क आग की सुरक्षा, पर्यावरण संरक्षण और पदचिह्न सीमाओं के संबंध में बढ़ती चुनौतियों का सामना करते हैं। पारंपरिक तेल में डूबे हुए यूनिटों को व्यापक समावेशन बुनियादी ढांचे की आवश्यकता होती है, जबकि यह ड्राई-टाइप आर्किटेक्चर बेहतर नमी प्रतिरोध, न्यूनतम आंशिक डिस्चार्ज और मजबूत थर्मल प्रदर्शन प्रदान करने के लिए उच्च-श्रेणी के एपॉक्सी रेज़िन वैक्यूम-कास्ट इंसुलेशन का उपयोग करता है। उच्च-दक्षता वाले कोर सामग्रियों और अनुकूलित फॉइल वाइंडिंग ज्यामिति के साथ काम करते हुए, यह यूनिट लोड केंद्रों के करीब इनडोर सबस्टेशनों के लिए उपयुक्त कम ध्वउत्सर्जन को बनाए रखते हुए नो-लोड और लोड दोनों नुकसान को कम करता है।
उत्पाद का अवलोकन और मुख्य विशेषताएं

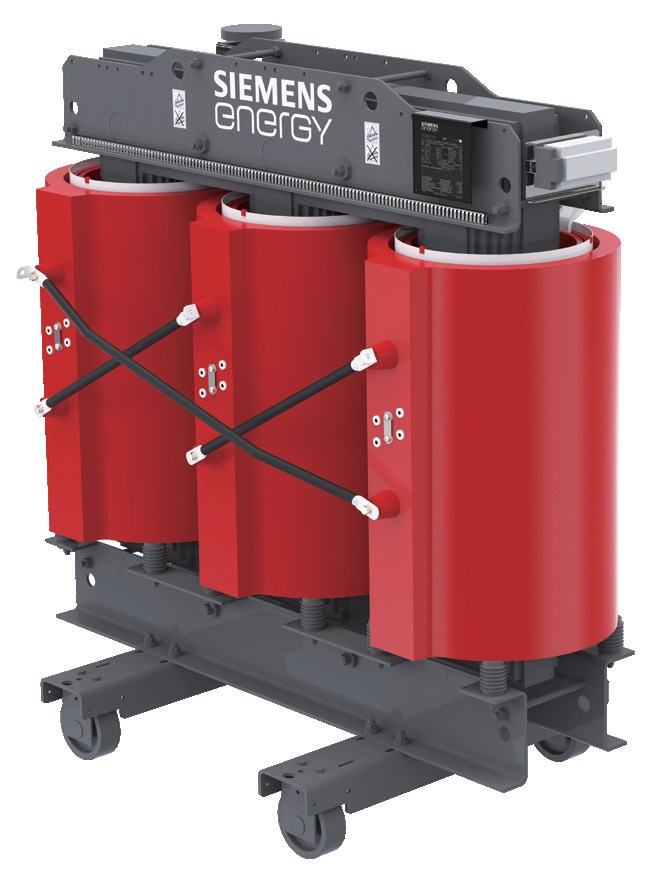

इस 35kV कास्ट-रेज़िन ड्राई-टाइप पावर ट्रांसफार्मर को इनडोर स्थापनाओं या विशेष मौसम-संरक्षित बाड़ों के लिए इंजीनियर एक उन्नत वितरण और सब-ट्रांसमिशन यूनिट के रूप में वर्गीकृत किया गया है। यह उच्च-क्षमता वाले ग्रिड पावर और भारी औद्योगिक भार के बीच के अंतर को पाटता है, जो मानक माध्यमिक वितरण स्तरों पर कदम रखते हुए 35kV टियर में प्राथमिक वोल्टेज स्वीकार करता है। तरल डाइलेक्ट्रिक तरल पदार्थों की अनुपस्थिति पर्यावरणीय संदूषण के जोखिम और जटिल अग्नि दमन आवश्यकताओं को समाप्त करती है।
वैक्यूम-कास्ट एपॉक्सी रेज़िन इंसुलेशन सिस्टम गहरे वैक्यूम के तहत हाई-वोल्टेज कंडक्टरों को एनकैप्सुलेट करता है, जिससे एक शून्य-मुक्त मैट्रिक्स बनता है जो आंतरिक विद्युत ट्रैकिंग को रोकता है, आंशिक डिस्चार्ज स्तर को कम करता है, और परिवेश की आर्द्रता, धूल और संक्षारक हवाई एजेंटों से बचाता है। उच्च और निम्न-वोल्टेज दोनों वर्गों में फॉइल वाइंडिंग तकनीक समान अक्षीय एम्पीयर-टर्न वितरण सुनिश्चित करती है, जो गंभीर दोष स्थितियों के तहत यांत्रिक स्थिरता और शॉर्ट-सर्किट सहन करने की क्षमता को नाटकीय रूप से बढ़ाती है।
कोर को उच्च-पारगम्यता वाले ग्रेन-ओरिएंटेड सिलिकॉन स्टील शीट से बनाया गया है जो कोर के नुकसान और ध्वनिक शोर उत्पादन को रोकने के लिए सटीक स्टेप-लैप माइटर्ड जोड़ों के साथ इकट्ठा किया गया है। प्राकृतिक वायु शीतन (AN) मानक है, जिसमें पीक ऑपरेशनल साइकिल के दौरान क्षमता को 40% तक बढ़ाने के लिए बुद्धिमान तापमान मॉनिटर द्वारा नियंत्रित वैकल्पिक फोर्स्ड एयर (AF) कूलिंग है। कम-वोल्टेज वाइंडिंग के भीतर सीधे एम्बेडेड एकीकृत PT100 थर्मल सेंसर वास्तविक समय थर्मल ट्रैकिंग और स्वचालित ट्रिप सिग्नलिंग प्रदान करते हैं।
तकनीकी विनिर्देश
रेटेड क्षमता: 4000 - 20000 kVA @ 50 Hz / 60 Hz
हाई वोल्टेज रेटिंग: 35 / 36 / 37 / 38.5 kV @ No-Load
लो वोल्टेज रेटिंग: 6 / 6.3 / 10 / 10.5 kV @ No-Load
कनेक्शन समूह: Dyn11 / Yd11 @ Standard Vector Configuration
इम्पीडेंस वोल्टेज: 8 / 10 / 11 % @ 75 °C Reference Temperature
HV टैपिंग रेंज: ± 2 x 2.5 % @ Off-Circuit Tap Changer
इंसुलेशन स्तर: LI 200 AC 85 kV @ High Voltage Terminal
वाइंडिंग सामग्री: Copper or Aluminum @ Foil Conductor Specification
कूलिंग विधि: AN / AF @ Natural Air or Forced Air
संलग्नक सुरक्षा: IP00 (Standard Open) / IP20 / IP23 @ Customized Enclosure
आंशिक डिस्चार्ज स्तर: < 10 pC @ Rated Voltage Test
तापमान वृद्धि: 100 K @ Class F Insulation System
अनुप्रयोग और चयन मार्गदर्शिका
लक्षित परिनियोजन वातावरण में बड़े औद्योगिक विनिर्माण संयंत्र, डेटा सेंटर, नगरपालिका उपयोगिताएँ और नवीकरणीय ऊर्जा एकीकरण सबस्टेशन शामिल हैं जहाँ सुरक्षा और विश्वसनीयता महत्वपूर्ण हैं। डेटा केंद्रों और वाणिज्यिक परिसरों में, कम शोर हस्ताक्षर और अग्नि-सुरक्षित निर्माण बिजली वितरण कक्षों के अंदर या समीप सीधी स्थापना की अनुमति देते हैं, जिससे माध्यमिक कम-वोल्टेज केबल रन और संबंधित तांबे के नुकसान कम से कम होते हैं। भारी औद्योगिक स्थलों को बार-बार मोटर शुरुआती सर्ज और परिवर्तनशील गतिशील भार को संभालने के लिए आवश्यक उच्च शॉर्ट-सर्किट यांत्रिक शक्ति और मजबूत थर्मल क्षमता से लाभ मिलता है.
चयन वर्कफ़्लो उपलब्ध 35kV सब-ट्रांसमिशन फ़ीड से मेल खाने वाले प्राथमिक सिस्टम वोल्टेज को सत्यापित करने और 4000 और 20000 kVA के बीच सही क्षमता टियर का चयन करने के लिए पीक स्पष्ट शक्ति मांग को निर्धारित करने के साथ शुरू होता है। इंजीनियरों को आवश्यक माध्यमिक वोल्टेज स्तर, अपस्ट्रीम और डाउनस्ट्रीम स्विचगियर के साथ वेक्टर समूह संगतता, और परिवेश के तापमान और पार्टिकुलेट प्रदूषण स्तर जैसे पर्यावरणीय मापदंडों का मूल्यांकन करना चाहिए। पर्याप्त गलती वर्तमान सीमा सुनिश्चित करने के लिए विद्युत नेटवर्क के गलती-स्तर के अध्ययन के साथ 8%, 10%, या 11% के मानक प्रतिबाधा मानों को पार-संदर्भित किया जाना चाहिए।
वैकल्पिक अनुकूलन मापदंडों में मांग वाले वातावरण के लिए IP23 तक विशेष बाड़े सुरक्षा रेटिंग, सक्रिय क्षेत्रों के लिए प्रबलित भूकंपीय माउंटिंग, और SCADA ऊर्जा प्रबंधन प्रणालियों में एकीकरण के लिए RS485 इंटरफेस का उपयोग करने वाले रिमोट संचार मॉड्यूल शामिल हैं। बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) जटिल सिस्टम आवश्यकताओं के साथ ट्रांसफार्मर कॉन्फ़िगरेशन का मिलान करने में डिज़ाइन टीमों की सहायता के लिए विशेषज्ञ इंजीनियरिंग परामर्श और तकनीकी सहायता प्रदान करती है।
स्थापना और अनुपालन
उचित यांत्रिक स्थिति के लिए ट्रांसफार्मर असेंबली के कुल संरचनात्मक वजन का समर्थन करने में सक्षम एक कठोर, स्तर के कंक्रीट फाउंडेशन की आवश्यकता होती है। आने वाले उच्च-वोल्टेज केबलों और जाने वाले कम-वोल्टेज बसबारों के साथ स्थिर संरेखण सुनिश्चित करते हुए, यूनिट को द्वि-दिशात्मक फ्लैट रोलर्स के माध्यम से या निर्दिष्ट बेस माउंटिंग चैनलों के माध्यम से सुरक्षित किया जा सकता है। हाई-वोल्टेज कनेक्शन आमतौर पर संलग्न बस डक्ट्स या परिरक्षित केबल समाप्ति के माध्यम से निष्पादित किए जाते हैं, जबकि लो-वोल्टेज कनेक्शन ट्रांसफार्मर टर्मिनलों से थर्मल विस्तार और यांत्रिक कंपन को अलग करने के लिए लचीले तांबे बसबार लिंक का उपयोग करते हैं.
ऑफ-सर्किट टैप परिवर्तकों को विशेष रूप से तब समायोजित किया जाना चाहिए जब ट्रांसफार्मर पूरी तरह से डी-एनर्जीकृत और ग्राउंडेड हो, री-एनर्जीकरण से पहले सभी तीन चरणों में समान टैप स्थिति को सत्यापित किया जाए। ग्राउंडिंग प्रोटोकॉल अनिवार्य करते हैं कि सुरक्षा कोड के सख्त अनुपालन में कोर, क्लैंपिंग फ्रेम और बाड़े को कम प्रतिबाधा स्टेशन अर्थ ग्रिड से बांधा जाना चाहिए। तापमान नियंत्रण इकाइयों को PT100 सेंसर सिग्नल लूप पर विद्युत चुम्बकीय हस्तक्षेप को रोकने के लिए उच्च-वर्तमान पावर कंडक्टरों से अलग परिरक्षित मुड़े हुए-जोड़े के केबलों का उपयोग करके तारयुक्त होना चाहिए।
डिज़ाइन, विनिर्माण और नियमित परीक्षण को नियंत्रित करने वाले अनुपालन मानकों में ड्राई-टाइप पावर ट्रांसफार्मर को कवर करने वाले प्रासंगिक अंतरराष्ट्रीय इलेक्ट्रोोटेक्निकल और राष्ट्रीय फ्रेमवर्क शामिल हैं। रूटीन टेस्टिंग रेजिमेंस टर्न रेशियो, वेक्टर ग्रुप आइडेंटिटी, शॉर्ट-सर्किट इम्पीडेंस, लोड लॉस, नो-लोड लॉस, डाइलेक्ट्रिक स्ट्रेंथ और पार्शियल डिस्चार्ज इनसेप्शन थ्रेशोल्ड को सत्यापित करते हैं। रेटेड ऑपरेटिंग परिस्थितियों के तहत थर्मल सहनशक्ति और गतिशील शॉर्ट-सर्किट यांत्रिक स्थिरता की पुष्टि करने के लिए टाइप टेस्ट दस्तावेज़ बनाए रखा जाता है।
अक्सर पूछे जाने वाले प्रश्न
Q: 1. इस ट्रांसफार्मर श्रृंखला के लिए डिलीवरी लीड समय और स्टॉक की उपलब्धता क्या है?
A: मानक कॉन्फ़िगरेशन सुव्यवस्थित उत्पादन शेड्यूलिंग से लाभान्वित होते हैं, और बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) न्यूनतम प्रोजेक्ट डाउनटाइम और तेजी से डिलीवरी समयसीमा सुनिश्चित करने के लिए उत्तरदायी आपूर्ति श्रृंखला समन्वय बनाए रखता है।
Q: 2. डिलीवरी होने पर कौन सी वारंटी कवरेज और बिक्री के बाद समर्थन प्रोटोकॉल लागू होते हैं?
A: यूनिट को संरचनात्मक और परिचालन अखंडता को कवर करने वाली एक व्यापक निर्माता वारंटी द्वारा समर्थित किया जाता है, जो शीघ्र नैदानिक सहायता और क्षेत्र संकल्प के लिए बीजिंग众平科技股份有限公司 (Beijing Zhongping Technology) की तकनीकी सेवा टीमों द्वारा समर्थित है।
Q: 3. तांबे और एल्यूमीनियम वाइंडिंग के बीच परिचालन अंतर और चयन मानदंड क्या हैं?
A: कॉपर वाइंडिंग उच्च विद्युत चालकता और यांत्रिक तन्यता ताकत प्रदान करते हैं, जिसके परिणामस्वरूप अधिक कॉम्पैक्ट पदचिह्न और कम परिचालन नुकसान होते हैं, जबकि एल्यूमीनियम वाइंडिंग मानक औद्योगिक लोड प्रोफाइल के लिए हल्का वजन और लागत प्रभावी विकल्प प्रदान करते हैं।
Q: 4. क्या इस कास्ट-रेज़िन ड्राई-टाइप ट्रांसफार्मर को बाहर स्थापित किया जा सकता है?
A: कोर और कॉइल असेंबली डिफ़ॉल्ट रूप से IP00 रेटिंग की सुविधा देती है और यदि बाहरी वातावरण में तैनात किया जाता है तो नमी के प्रवेश और प्रत्यक्ष सौर विकिरण को रोकने के लिए IP23 या उच्चतर रेटेड एक वेदरप्रूफ सुरक्षात्मक बाड़े की आवश्यकता होती है।
Q: 5. यूनिट की अनुमत निरंतर और अल्पकालिक अधिभार क्षमता क्या है?
A: निरंतर संचालन 100 K वृद्धि के साथ क्लास F इंसुलेशन थर्मल सीमा से घिरा हुआ है, जबकि वाइंडिंग तापमान मॉनिटर द्वारा नियंत्रित सक्रिय फोर्स्ड एयर (AF) कूलिंग प्रशंसकों से लैस होने पर 40% तक अल्पकालिक ओवरलोड स्वीकार्य हैं।
Q: 6. तेल-मुक्त कास्ट-रेज़िन ट्रांसफार्मर के लिए किस नियमित रखरखाव की आवश्यकता होती है?
A: ठोस एपॉक्सी इंसुलेशन और तेल-मुक्त निर्माण के कारण, रखरखाव कम से कम है, जिसके लिए वाइंडिंग सतहों पर धूल संचय के आवधिक दृश्य निरीक्षण, कूलिंग प्रशंसकों के कार्यात्मक जांच और टर्मिनल टॉर्क कनेक्शन के सत्यापन की आवश्यकता होती है।
Q: 7. ट्रांसफार्मर अस्पतालों जैसे संवेदनशील वातावरण में ध्वनिक शोर स्तर को कैसे प्रबंधित करता है?
A: कोर मैग्नेटोस्ट्रिक्शन शोर को दबाने के लिए बेस फ्रेम के तहत स्टेप-लैप माइटर्ड सिलिकॉन स्टील निर्माण और एंटी-वाइब्रेशन डैम्पिंग पैड का उपयोग करता है, मानक वाणिज्यिक भवन कोड के भीतर ध्वनि दबाव के स्तर को अच्छी तरह से बनाए रखता है।
Q: 8. Dyn11 वेक्टर समूह पदनाम सिस्टम एकीकरण के लिए क्या दर्शाता है?
A: Dyn11 कॉन्फ़िगरेशन 30-डिग्री चरण बदलाव के साथ डेल्टा-कनेक्टेड हाई-वोल्टेज प्राइमरी और स्टार-कनेक्टेड लो-वोल्टेज सेकेंडरी को इंगित करता है, जो प्रभावी रूप से तीसरे हार्मोनिक धाराओं को अवशोषित करता है और संतुलित सिंगल-फेज लोडिंग के लिए एक तटस्थ बिंदु प्रदान करता है।
