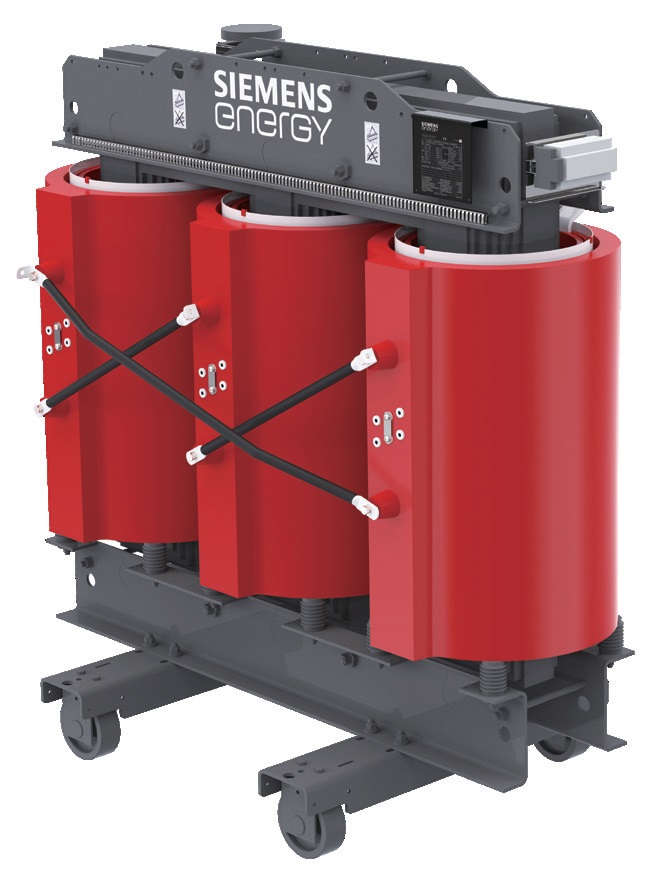

यह 20kV कास्ट-रेसिन डिस्ट्रीब्यूशन ट्रांसफार्मर वाणिज्यिक और औद्योगिक सुविधाओं में मध्यम-वोल्टेज इनडोर वितरण के लिए इंजीनियर किया गया है, जिसकी रेटेड क्षमता 200 - 2500 kVA है। वैक्यूम-कास्ट फ़ॉइल वाइंडिंग और तेल-मुक्त आग-सुरक्षित निर्माण के साथ निर्मित, यह कम परिचालन हानि स्तर को बनाए रखते हुए विश्वसनीय प्रदर्शन प्रदान करता है।
औद्योगिक वितरण नेटवर्क के भीतर संचालन के लिए ऐसे लचीले उपकरणों की आवश्यकता होती है जो बिना किसी अप्रत्याशित डाउनटाइम के थर्मल और मैकेनिकल तनाव का सामना कर सकें। यह ड्राई-टाइप डिस्ट्रीब्यूशन ट्रांसफार्मर अपनी वाइंडिंग को उच्च-ग्रेड एपॉक्सी रेसिन में एनकेस करने के लिए उन्नत वैक्यूम-प्रेशर कास्टिंग तकनीक का उपयोग करता है, जो उतार-चढ़ाव वाले भार के तहत नमी के प्रवेश को प्रभावी ढंग से रोकता है और सूक्ष्म-दरारों का विरोध करता है। 20 kV, 22 kV और 24 kV पर हाई-वोल्टेज टैपिंग विभिन्न ग्रिड विभवों के लिए लचीले अनुकूलन की अनुमति देती हैं, जो डाउनस्ट्रीम लो-वोल्टेज स्विचबोर्ड के लिए उन्हें कुशलता से 0.4 kV तक कम कर देती हैं। पारंपरिक वायर वाउंड डिज़ाइन के बजाय फ़ॉइल वाइंडिंग का एकीकरण फॉल्ट स्थितियों के दौरान अक्षीय बलों को समान रूप से वितरित करके शॉर्ट-सर्किट मैकेनिकल स्थिरता को काफी हद तक बढ़ाता है, जिससे यह उच्च-मांग वाले वाणिज्यिक परिसरों, विनिर्माण संयंत्रों और महत्वपूर्ण बुनियादी ढांचा सुविधाओं के लिए एक इष्टतम विकल्प बन जाता है।
तकनीकी विनिर्देश (Technical Specifications)
रेटेड प्राइमरी वोल्टेज: 20 kV, 22 kV, 24 kV @ नो-लोड
रेटेड सेकेंडरी वोल्टेज: 0.4 kV @ नो-लोड
रेटेड क्षमता: 200 - 2500 kVA @ निरंतर संचालन
हाई वोल्टेज टैपिंग रेंज: ± 2 x 2.5% @ ऑफ-सर्किट
वेक्टर ग्रुप: Dyn11 / Yyn0 @ मानक कॉन्फ़िगरेशन
कूलिंग विधि: AN / AF @ प्राकृतिक वायु या जबरन वायु (Forced Air)
वाइंडिंग सामग्री: तांबा या एल्यूमीनियम @ कंडक्टर विनिर्देश
इन्सुलेशन सिस्टम तापमान वर्ग: क्लास F / क्लास H @ थर्मल रेटिंग
संलग्नक सुरक्षा स्तर: IP00 (मानक) / IP20 / IP23 @ इनडोर स्थापना
डाइलेक्ट्रिक विदस्टैंड वोल्टेज: 50 kV / 125 kV @ पावर फ्रीक्वेंसी और लाइटनिंग इम्पल्स
उत्पाद का अवलोकन और मुख्य विशेषताएं
20kV रेसिन कास्ट डिस्ट्रीब्यूशन ट्रांसफार्मर ड्राई-टाइप ट्रांसफार्मर इंजीनियरिंग के शिखर का प्रतिनिधित्व करता है, जिसे विशेष रूप से सुरक्षित और कुशल इनडोर मध्यम-वोल्टेज वितरण के लिए तैयार किया गया है। इसका प्राथमिक डिज़ाइन दर्शन 200 kVA से 2500 kVA तक की क्षमता वाले विभिन्न श्रेणियों में विश्वसनीय वोल्टेज परिवर्तन प्रदान करते हुए तेल-भरे विकल्पों से जुड़े अग्नि खतरों को खत्म करने पर केंद्रित है।
कई मुख्य विशेषताएं क्षेत्र में इसके परिचालन लाभों को परिभाषित करती हैं। वैक्यूम-कास्ट एपॉक्सी रेसिन वाइंडिंग संरचना नमी, रासायनिक प्रदूषकों और औद्योगिक धूल के खिलाफ असाधारण प्रतिरोध प्रदान करती है, जो आर्द्र या हल्के संक्षारक वातावरण में स्थिर प्रदर्शन सुनिश्चित करती है। हाई-वोल्टेज और लो-वोल्टेज दोनों अनुभागों में उपयोग की जाने वाली फ़ॉइल वाइंडिंग एड़ी धारा (eddy current) हानियों को कम करती हैं और थर्मल अपव्यय में सुधार करती हैं, जिसके परिणामस्वरूप कूलर संचालन और विस्तारित इन्सुलेशन जीवन मिलता है।
इन्सुलेटिंग तेल की अनुपस्थिति विस्फोट के जोखिम को दूर करती है और जटिल तेल रोकथाम प्रणालियों की आवश्यकता को समाप्त करती है, जिससे यह अस्पतालों, ऊंची इमारतों और डेटा केंद्रों के अंदर इनडोर स्थापना के लिए असाधारण रूप से सुरक्षित हो जाता है। इसके अलावा, इसका कम-नुकसान वाला कोर डिज़ाइन कड़े ऊर्जा दक्षता मानकों के साथ संरेखित होता है, जो निष्क्रिय बिजली की खपत को कम करता है और जीवन-चक्र परिचालन खर्चों को कम करता है।
सटीक स्टेप-लैप जोड़ों के साथ इकट्ठे अनाज-उन्मुख सिलिकॉन स्टील कोर के साथ निर्मित, इकाई उल्लेखनीय रूप से कम ध्वतिक शोर स्तर प्राप्त करती है। यह ध्वतिक प्रदर्शन ट्रांसफार्मर को लोड केंद्रों के करीब स्थापित करने की अनुमति देता है, जिससे लो-वोल्टेज केबल रन की लंबाई और संबंधित तांबे के नुकसान कम हो जाते हैं। वैकल्पिक निगरानी सहायक उपकरण, जैसे कि डिजिटल नियंत्रकों से जुड़े वाइंडिंग में एम्बेडेड PT100 तापमान सेंसर, RS485 संचार पोर्ट के माध्यम से वास्तविक समय थर्मल ट्रैकिंग सक्षम करते हैं।
अनुप्रयोग और चयन मार्गदर्शिका
यह ट्रांसफार्मर उच्च सुरक्षा मानकों और विश्वसनीय मध्यम-वोल्टेज स्टेप-डाउन क्षमताओं की आवश्यकता वाले वातावरण के लिए आदर्श रूप से अनुकूल है। वाणिज्यिक परिसरों, डेटा केंद्रों और स्वास्थ्य सेवा सुविधाओं में, इसका आग-सुरक्षित, तेल-मुक्त निर्माण श्रव्य शोर उत्सर्जन को न्यूनतम रखते हुए कड़े भवन कोड को संतुष्ट करता है। औद्योगिक विनिर्माण संयंत्र इसकी उच्च शॉर्ट-सर्किट गतिशीलता स्थिरता से लाभान्वित होते हैं, जो आंतरिक वाइंडिंग को नुकसान पहुँचाए बिना भारी मोटर शुरुआती भार और क्षणिक वर्तमान स्पाइक्स को संभालती है।
सही इकाई का चयन करने में एक संरचित मूल्यांकन पथ शामिल होता है। इंजीनियरों को पहले 20 kV, 22 kV, या 24 kV टैपिंग आवश्यकताओं से मेल खाने वाले प्राथमिक सिस्टम वोल्टेज को सत्यापित करना चाहिए, उसके बाद 200 kVA और 2500 kVA के बीच उचित kVA रेटिंग निर्धारित करने के लिए पीक और निरंतर लोड मांगों की गणना करनी चाहिए। इसके बाद, ऊर्जा दक्षता की अपेक्षाएं कोर लॉस मापदंडों को निर्धारित करती हैं, जबकि पर्यावरणीय स्थिति यह निर्धारित करती है कि IP00 ओपन चेसिस या IP20/IP23 सुरक्षात्मक संलग्नक आवश्यक है या नहीं। अद्वितीय स्थापना बाधाओं के लिए विशेष कॉन्फ़िगरेशन, जैसे कि दोहरे लो-वोल्टेज आउटपुट या उन्नत फोर्स्ड-एयर कूलिंग पैकेज, निर्दिष्ट किए जा सकते हैं।
स्थापना और अनुपालन
उचित यांत्रिक प्लेसमेंट के लिए सटीक स्थिति के लिए निर्दिष्ट एंकर पॉइंट या दिशात्मक स्वivel रोलर्स का उपयोग करके ट्रांसफार्मर के आधार को एक सपाट, समतल कंक्रीट नींव पर सुरक्षित करने की आवश्यकता होती है। इनडोर स्थानों के लिए, IP20 या IP23 रेटेड संलग्नक पर्याप्त प्राकृतिक संवहन वायु प्रवाह की अनुमति देते हुए लाइव हाई-वोल्टेज भागों के साथ आकस्मिक संपर्क को रोकते हैं। स्विचगियर इंटरफ़ेस के आधार पर मानक ओपन-प्रकार के चीनी मिट्टी के बरतन bushing या वियोज्य एल्बो कनेक्टर के माध्यम से हाई-वोल्टेज समाप्ति प्राप्त की जा सकती है, जबकि लो-वोल्टेज कनेक्शन थर्मल विस्तार और परिचालन कंपन को अवशोषित करने के लिए लचीले तांबे के बसबार का उपयोग करते हैं।
आंतरिक तापमान की निगरानी सीधे लो-वोल्टेज वाइंडिंग के भीतर एम्बेडेड PT100 सेंसर पर निर्भर करती है, जो एक समर्पित नियंत्रण इकाई से जुड़ी होती है जो अलार्म और ट्रिप सिग्नल के लिए स्थानीयकृत डिजिटल रीडआउट और रिले आउटपुट प्रदान करती है। सुरक्षा नियमों का पालन करने और विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए कोर फ्रेम, संलग्नक और इलेक्ट्रोस्टैटिक ढाल में ग्राउंडिंग अनिवार्य है। ऑफ़-सर्किट टैप चेंजर लिंक को केवल तभी समायोजित किया जाना चाहिए जब ट्रांसफार्मर पूरी तरह से डी-एनर्जेटिक हो और पावर ग्रिड से अलग हो गया हो।
उत्पाद का डिज़ाइन और नियमित विनिर्माण परीक्षण IEC और GB विनिर्देशों सहित ड्राई-टाइप ट्रांसफार्मर को नियंत्रित करने वाले प्रासंगिक अंतरराष्ट्रीय मानकों का पालन करते हैं। प्रकार परीक्षण प्रयोगशाला स्थितियों के तहत थर्मल सहन करने की क्षमताओं, डाइलेक्ट्रिक इम्पल्स शक्ति और शॉर्ट-सर्किट मैकेनिकल सहनशक्ति को मान्य करते हैं।
अक्सर पूछे जाने वाले प्रश्न (FAQs)
Q1: इस 20kV ट्रांसफार्मर मॉडल के लिए वर्तमान स्टॉक उपलब्धता और मानक शिपिंग लीड टाइम क्या है?
A: बीजिंग 众平科技 (Beijing Zhongping Technology) मानक क्षमता रेटिंग के लिए रणनीतिक क्षेत्रीय इन्वेंट्री बनाए रखता है, जिससे तेजी से प्रेषण की अनुमति मिलती है और विस्तारित विदेशी विनिर्माण लीड समय से जुड़े प्रोजेक्ट में देरी कम होती है।
Q2: इस उपकरण पर कौन सी वारंटी कवरेज और बिक्री के बाद की सहायता लागू होती है?
A: प्रत्येक इकाई व्यापक 12-महीने की परिचालन वारंटी द्वारा समर्थित है, जिसे पूर्व-कमीशनिंग मार्गदर्शन और त्वरित प्रतिक्रिया समस्या निवारण के लिए बीजिंग 众平科技 (Beijing Zhongping Technology) की तकनीकी सेवा टीम द्वारा समर्थन प्राप्त है।
Q3: तांबे और एल्यूमीनियम वाइंडिंग कंडक्टर के बीच मुख्य अंतर और चयन मानदंड क्या हैं?
A: तांबे के कंडक्टर उच्च विद्युत चालकता और यांत्रिक शक्ति प्रदान करते हैं, जिसके परिणामस्वरूप अधिक कॉम्पैक्ट पदचिह्न होता है, जबकि एल्यूमीनियम मानक अनुप्रयोगों के लिए एक हल्का और अधिक लागत प्रभावी समाधान प्रदान करता है जहां स्थान की कमी न्यूनतम होती है।
Q4: क्या इस ड्राई-टाइप ट्रांसफार्मर को बाहरी वातावरण में स्थापित किया जा सकता है?
A: मानक कॉन्फ़िगरेशन एक सुरक्षित संलग्नक के भीतर इनडोर उपयोग के लिए डिज़ाइन किया गया है; बाहरी तैनाती के लिए कम से कम IP23 या उससे अधिक की रेटेड विशेष वेदरप्रूफ आवास की आवश्यकता होती है जिसमें अनुकूलित एंटी-कॉरोशन उपचार हो।
Q5: इस रेसिन कास्ट ट्रांसफार्मर की अधिकतम अल्पकालिक अधिभार (short-term overload) क्षमता क्या है?
A: रेसिन कास्ट ट्रांसफार्मर IEC लोडिंग गाइड के अनुसार मध्यम अल्पकालिक अधिभार को संभाल सकते हैं, बशर्ते कि वाइंडिंग हॉट-स्पॉट तापमान क्लास F या क्लास H इन्सुलेशन सिस्टम द्वारा परिभाषित अधिकतम थर्मल सीमाओं से अधिक न हो।
Q6: तेल-मुक्त वितरण ट्रांसफार्मर के लिए किन नियमित रखरखाव प्रक्रियाओं की आवश्यकता होती है?
A: सील ठोस इन्सुलेशन प्रणाली के कारण रखरखाव न्यूनतम है, जिसके लिए धूल संचय के लिए केवल आवधिक दृश्य निरीक्षण, टर्मिनल कनेक्शन को कसने और तापमान नियंत्रक और कूलिंग प्रशंसकों के कार्यात्मक परीक्षण की आवश्यकता होती है।
Q7: संचालन के दौरान ध्वतिक शोर स्तर की तुलना कैसे होती है, और क्या यह शोर-संवेदनशील स्थानों के लिए उपयुक्त है?
A: कोर को स्टेप-लैप जोड़ों का उपयोग करके उच्च-ग्रेड अनाज-उन्मुख सिलिकॉन स्टील के साथ बनाया गया है, जो परिचालन शोर को मानक नियामक थ्रेशोल्ड से काफी नीचे रखता है और इसे अस्पतालों और वाणिज्यिक कार्यालय भवनों के लिए आदर्श बनाता है।
Q8: 13-प्रकार का कम-नुकसान वाला डिज़ाइन किस ऊर्जा दक्षता मानक के अनुरूप है?
A: 13-प्रकार की कम-नुकसान वाली श्रृंखला उन्नत क्षेत्रीय ऊर्जा दक्षता बेंचमार्क से मेल खाने के लिए इंजीनियर की गई है, जो परिचालन जीवनचक्र पर कुल लागत को कम करने के लिए नो-लोड और लोड लॉस को काफी कम करती है।
